6. Simulador de Circuitos
(Tinkercad)
proyecto

7. Integrantes : Yamano Mitsui, Zuñiga Ayelen,
Uriarte Anderson, Terrones Anderson.
Grado y Sección : 4to A
Tema : Simulador de Circuitos
Docente: Walter Dávila
Auxiliar : Juan Requena

8. Propósito de la sesión
Utilizar el Simulador de Circuitos (TINKERCAD) ; y aplicar
un circuito sencillo en el simulador. Finalizar haciendo
una analogía con los datos obtenidos sobre la pandemia
que vivimos.

12. Resistencia

13. Batería de 3 V

14. Placa de pruebas
pequeña

15. Protoboard
La protoboard (breadboard en inglés) es una
placa que posee unos orificios conectados
eléctricamente entre sí siguiendo un patrón
horizontal o vertical. Es empleada para
realizar pruebas de circuitos electrónicos,
insertando en ella componentes electrónicos
y cables como puente.
La ventaja de este dispositivo es que no requiere
soldar sus componentes para tener un circuito
operativo.
Los orificios se encuentran conectados por bajo a
través de pequeñas láminas metálicas que siguen un
patrón determinado:
– Los orificios ubicados en una misma fila se
encuentran unidos entre sí.
– Los que están en filas diferentes no tienen
conductividad entre sÍ.

16. Resistencias
Código de colores de resistencia
Las primeras dos bandas establecen el valor del
resistor como en el caso del primer color es (verde),
que en la tabla el color equivale a 5 entonces es la
primer cifra. Luego la segunda banda es de color
(blanco) en la tabla su valor es 9 esta sería la segunda
cifra. La tercera es el multiplicador en esta es la que
nos indicará los ceros al final, es de color café esta
vale un 0 y posteriormente encontraremos su valor
que es 590 Ohm. La cuarta banda de color dorado que
es la tolerancia, es donde la resistencia tiene un
porcentaje. En el cual el valor de la resistencia se
puede encontrar entre un valor máximo y un mínimo.
Como la resistencia es de 590 Ohm pero tiene una
tolerancia de 5%.

17. TABLA DEL CÓDIGO DE
COLORES DE LAS
RESISTENCIAS
El código de colores de resistencia nos
indica cuantos Ohms tiene esa
resistencia. Hay resistencias que sus
valores vienen impresos sobre ellas, ya
que tienen un tamaño grande. Pero
cuando son muy pequeñas es más
difícil, de manera que es mejor utilizar
un código de colores.

18. Óhmetro
Es un instrumento para medir la
resistencia eléctrica. Su diseño se compone
de una pequeña batería para aplicar un
voltaje a la resistencia de baja medida,
para luego, mediante un galvanómetro,
medir la corriente que circula a través de la
resistencia.

19. ¿Cómo se conecta?
La resistencia se mide con un
óhmetro, y se conecta entre los
dos extremos de la resistencia a
medir, estando ésta desconectada
del circuito eléctrico.

20. Analizamos las
resistencias

25. Circuito Sencillo

27. Voltímetro
Medida de la tensión
La tensión se mide con un voltímetro y se
conecta en paralelo a los dos puntos donde se
desea medir la tensión. El terminal positivo
del voltímetro se conecta al terminal positivo
de la tensión.

29. Amperímetro
El amperímetro es un instrumento de
medición compuesto por un galvanómetro y
una serie de resistencias conectadas en
paralelo, y lo que mide es la corriente
eléctrica que pasa por un circuito.
La intensidad se mide con un amperímetro
que se intercala en serie en el circuito donde
se quiere medir la intensidad. Aquí también
hay que tener en cuenta la polaridad de la
conexión.

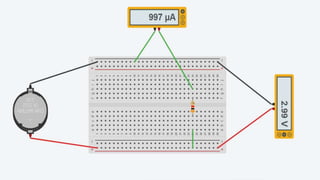

31. Cálculos
Manuales
Sabemos que la fuente de tensión es 3 v
debido a que lo indica en la batería y la
resistencia se saca por los códigos de
colores que seria 3000 Ω, así que con
respecto a la corriente la sacaremos
manualmente con la ley de OHM.

32. Analizamos el LED

33. Led
Uno de los problemas clásicos cuando se
conecta un led es calcular el valor de la
resistencia. Sin resistencia el led se quema
por exceso de corriente. Los leds comunes son
muy eficientes y por lo tanto la corriente
necesaria para encenderlos es bastante baja.

34. Conexión de un
Led
Al conectar un led, siempre debemos
tener una resistencia que nos
permitirá poder encender el led sin
dificultades, ya que esta puede llegar
a quemarse por exceso de corriente.

35. NIVEL 2
Realizar un circuito con una
resistencia de 10 000 Ω, un led
verde y una fuente de tensión de
preferencia del estudiante.

37. NIVEL 3
Analogía
Circuito con una resistencia mayor a
10 000Ω, con un led rojo y una
fuente de tensión de acuerdo a la
preferencia del estudiante.

39. Analogía La analogía a la que hemos llegado es
que al tener el valor de la resistencia
mayor a 10 000 Ω y sabemos que la
resistencia ayuda a que el led se
encienda, nosotros establecemos lo
siguiente: Cuando la cantidad de
infectados por Covid-19 es mayor a 10
000, el led rojo se enciende
significando una especie de alarma
que indica que entramos en una
nueva fase de alerta. Lo que en la
actualidad se podría traducir como la
extensión del estado de emergencia.

40. Analogía
de
Corriente y Tensión
Primero tengamos claro algo, la tensión
(Voltios) es la presión, el empuje que se
da a la corriente eléctrica (Amperios).
Osea, a más tensión, más corriente
eléctrica.
Proponemos la siguiente analogía: La
Tensión llega a ser la desobediencia de
los ciudadanos al protocolo del
gobierno de su país. Y la corriente
eléctrica viene a ser la propagación del
virus. Entonces se cumple lo
mencionado al principio: a más
desobediencia de la ciudadanía, la
propagación del virus aumenta. Esta
analogía representa muy bien la
actualidad peruana. Lamentablemente.

41. Gracias
