El documento describe diferentes materiales de uso técnico como la madera y los metales. Se centra en los metales, clasificándolos en férricos como el hierro y no férricos como el cobre, y describiendo sus propiedades, obtención y aplicaciones principales. También cubre las herramientas para trabajar la madera y los metales.

1. Tema 4: Materiales de uso técnico:
madera y metales.
1.- Materias primas, materiales y producto tecnológico.
2.- Diferentes tipos de materiales.
3.- Propiedades de los materiales.
4.- La madera y sus derivados.
5.- Herramientas para trabajar la madera.
6.- Clasificación, obtención, propiedades y
aplicaciones de los metales.
7.- Herramientas para trabajar los metales.

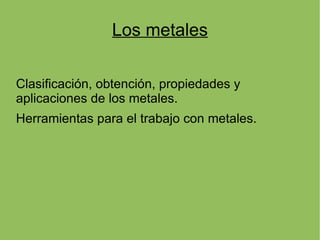

26. Los metales
Clasificación, obtención, propiedades y
aplicaciones de los metales.
Herramientas para el trabajo con metales.

27. Propiedades generales de los metales
Conducen bien el calor y la electricidad
Tienen brillo característico (brillo metálico)
Suelen ser sólidos a temperatura ambiente
Funden a una temperatura determinada (Tf)
Son resistentes, soportan bien las fuerzas de
compresión, tracción o flexión.
Son maleables y dúctiles.
Tenaces, aguantan los golpes sin romperse.
Pueden mezclarse con otros materiales para dar
lugar a aleaciones

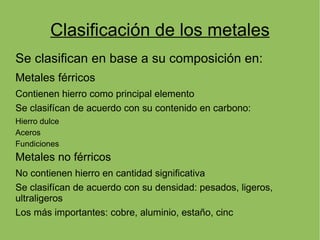

28. Clasificación de los metales
Se clasifican en base a su composición en:
Metales férricos
Contienen hierro como principal elemento
Se clasifícan de acuerdo con su contenido en carbono:
Hierro dulce
Aceros
Fundiciones
Metales no férricos
No contienen hierro en cantidad significativa
Se clasifícan de acuerdo con su densidad: pesados, ligeros,
ultraligeros
Los más importantes: cobre, aluminio, estaño, cinc

29. Clasificación de los metales
Se clasifican en base a su composición en:
Metales férricos
Contienen hierro como principal elemento
Se clasifícan de acuerdo con su contenido en carbono:
Hierro dulce
Aceros
Fundiciones
Metales no férricos
No contienen hierro en cantidad significativa
Se clasifícan de acuerdo con su densidad: pesados, ligeros,
ultraligeros
Los más importantes: cobre, aluminio, estaño, cinc

30. Metales férricos: Hierro dulce
Obtención
Es muy abundante
Suele presentarse combinado con otros elementos
Minerales: siderita, pirita
Propiedades
Color gris azulado y pesado
Dúctil y maleable
Bajas propiedades mecánicas
Aplicaciones
Núcleos de bobinados y electroimanes

31. Metales férricos: Acero
Obtención
Es una aleación de hierro y carbono (hasta el 1,76%)
Propiedades
Es el material férrico más utilizado
Dúctil y maleable
Facilidad para el moldeo
Gran resistencia a esfuerzos de tracción
Son tenaces
Pueden modificarse las propiedades con la adición de
elementos como:cromo, titanio o níquel (p.e. con la
adición de cromo obtenemos acero inoxidable)

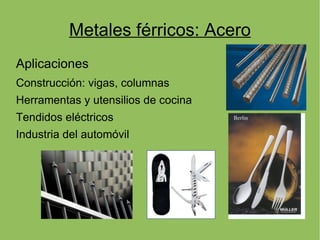

32. Metales férricos: Acero
Aplicaciones
Construcción: vigas, columnas
Herramentas y utensilios de cocina
Tendidos eléctricos
Industria del automóvil

33. Metales férricos: Fundiciones
Obtención
Es una aleación de hierro y carbono (1,76<C< 5%)
Propiedades
Son menos dúctiles y maleables que los aceros pero
más duras.
Funden a más baja temperatura que los aceros.
Pueden fabricarse piezas complicadas empleando
moldes.

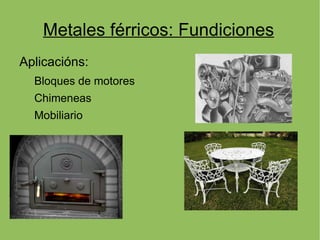

34. Metales férricos: Fundiciones
Aplicacións:
Bloques de motores
Chimeneas
Mobiliario

35. Metales no férricos: Cobre
Obtención
Minerales: cuprita, calcopirita y malaquita
Propiedades
Color rojo brillante y pesado
Muy resistente a la corrosión
Muy dúctil y maleable (fácil de trabajar)
Muy buen conductor del calor y la electricidad
Aleaciones
Cobre + cinc para dar LATÓN
Cobre + estaño para dar BRONCE

36. Metales no férricos: Cobre
Aplicaciones
Cables eléctricos
Tubos en los sistemas de calefacción
Utensilios de cocina
Campanas (bronce)
Bisagras, tornillos (latón)

37. Metales no férricos: Aluminio
Obtención
Minerales: bauxita
Propiedades
Color plateado claro y muy ligero
Muy resistente a la corrosión
Muy dúctil y maleable
Muy buen conductor del calor y la electricidad
Aleaciones
Aleaciones ligeras de igual resistencia que los aceros
pero menos pesadas

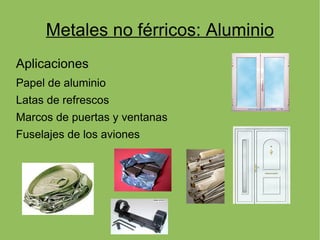

38. Metales no férricos: Aluminio
Aplicaciones
Papel de aluminio
Latas de refrescos
Marcos de puertas y ventanas
Fuselajes de los aviones

39. Metales no férricos: Estaño
Obtención
Minerales: casiterita
Propiedades
Color blanco brillante y pesado
Muy resistente al aire, no es tóxico
Fácil de fundir y de trabajar
Muy maleable en frío y quebradizo una vez caliente
Es blando
Aleaciones
Estaño + cobre para dar bronce

40. Metales no férricos: Estaño
Aplicaciones
Soldadura blanda (junto con plomo)
Recubrimentos:
Hierro: hoja de lata
Cobre: para evitar que el cobre se oxide
Industria de alimentación (no es tóxico)

41. Metales no férricos: Cinc
Obtención
Minerales: blenda
Propiedades
Color blanco azulado
Blando y resistente a la intemperie
Aleaciones
Cinc + cobre para dar latón
Cinc + cobre + níquel para dar alpaca

42. Metales no férricos: Cinc
Aplicaciones
Recipientes
Cubiertas para tejados
Recubrimentos de piezas y planchas de hierro:
Cincado: las piezas se introdúcen dentro de un baño de cinc
fundido
Galvanización: mediante electrólisis, el cinc se deposita sobre el
objeto que se quiere recubrir

43. Etapas del proceso de obtención del
acero
Extracción del mineral de hierro.
Separación de la mena y de la ganga.
Calcinación del mineral en un alto horno para
obtener arrabio.
Transformación del arrabio en acero.

44. Alto horno

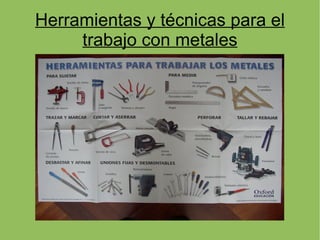

45. Herramientas y técnicas para el
trabajo con metales
