Este documento presenta un resumen de un proyecto realizado en Tinkercad por un grupo de estudiantes. El propósito del proyecto era utilizar el simulador de circuitos Tinkercad para implementar un circuito sencillo y analizar los datos obtenidos. El documento explica los componentes básicos de Tinkercad como protoboards, multímetros, resistencias y fuentes de tensión. Luego, detalla cómo el grupo implementó un circuito simple y comparó los resultados teóricos con los obtenidos en la simulación.

7. Tinkercad
Integrantes:
❖ Joaquin Montoro
❖ Anderson Maldonado
❖ Alisson Muñoz
❖ Yanira Matias
4

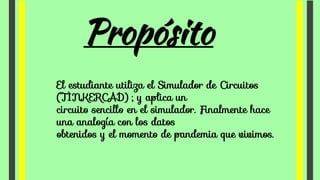

8. Propósito
El estudiante utiliza el Simulador de Circuitos
(TINKERCAD) ; y aplica un
circuito sencillo en el simulador. Finalmente hace
una analogía con los datos
obtenidos y el momento de pandemia que vivimos.

9. Proceso

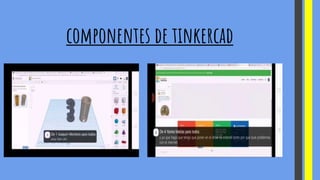

10. componentes de tinkercad

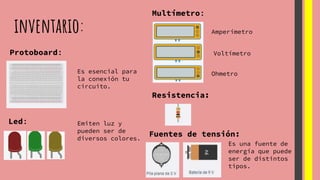

11. inventario:
Protoboard:
Es esencial para
la conexión tu
circuito.
Multímetro:
Emiten luz y
pueden ser de
diversos colores.
Es una fuente de
energía que puede
ser de distintos
tipos.
Resistencia:
Fuentes de tensión:
Led:
Amperímetro
Voltímetro
Ohmetro

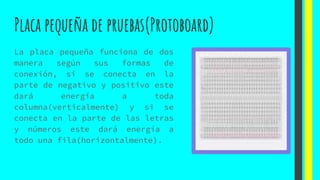

12. Placa pequeña de pruebas(Protoboard)
La placa pequeña funciona de dos
manera según sus formas de
conexión, si se conecta en la
parte de negativo y positivo este
dará energía a toda
columna(verticalmente) y si se
conecta en la parte de las letras
y números este dará energía a
todo una fila(horizontalmente).

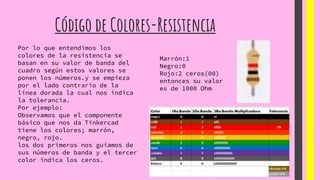

13. Código de Colores-Resistencia
Por lo que entendimos los
colores de la resistencia se
basan en su valor de banda del
cuadro según estos valores se
ponen los números.y se empieza
por el lado contrario de la
línea dorada la cual nos indica
la tolerancia.
Por ejemplo:
Observamos que el componente
básico que nos da Tinkercad
tiene los colores; marrón,
negro, rojo.
los dos primeros nos guiamos de
sus números de banda y el tercer
color indica los ceros.
Marrón:1
Negro:0
Rojo:2 ceros(00)
entonces su valor
es de 1000 Ohm

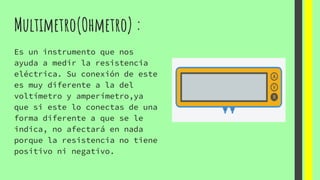

14. Multimetro(Ohmetro) :
Es un instrumento que nos
ayuda a medir la resistencia
eléctrica. Su conexión de este
es muy diferente a la del
voltímetro y amperímetro,ya
que si este lo conectas de una
forma diferente a que se le
indica, no afectará en nada
porque la resistencia no tiene
positivo ni negativo.

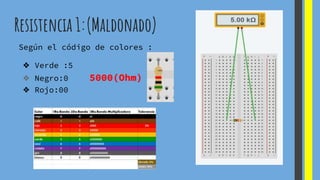

15. Resistencia 1:(Maldonado)
Según el código de colores :
❖ Verde :5
❖ Negro:0 5000(Ohm)
❖ Rojo:00

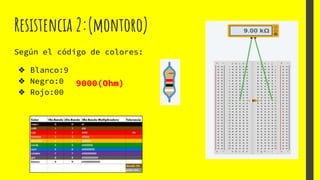

16. Resistencia 2:(montoro)
Según el código de colores:
❖ Blanco:9
❖ Negro:0
❖ Rojo:00
9000(Ohm)

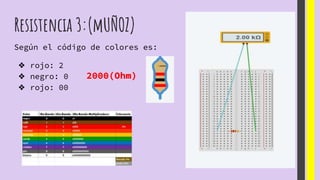

17. Resistencia 3:(mUÑOZ)
Según el código de colores es:
❖ rojo: 2
❖ negro: 0
❖ rojo: 00
2000(Ohm)

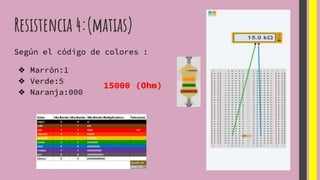

18. Resistencia 4:(matias)
Según el código de colores :
❖ Marrón:1
❖ Verde:5
❖ Naranja:000
15000 (Ohm)

19. Logrado

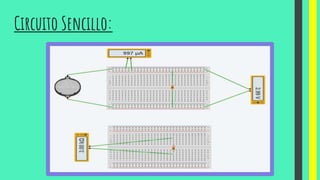

20. Circuito Sencillo:

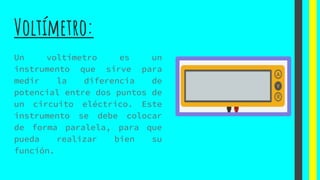

21. Voltímetro:
Un voltímetro es un
instrumento que sirve para
medir la diferencia de
potencial entre dos puntos de
un circuito eléctrico. Este
instrumento se debe colocar
de forma paralela, para que
pueda realizar bien su
función.

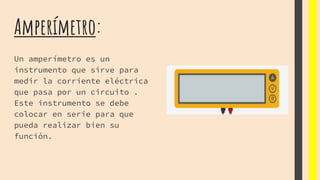

22. Amperímetro:
Un amperímetro es un
instrumento que sirve para
medir la corriente eléctrica
que pasa por un circuito .
Este instrumento se debe
colocar en serie para que
pueda realizar bien su
función.

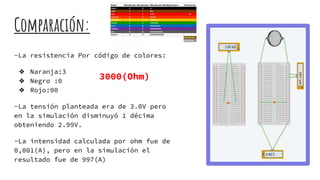

23. Comparación:
-La resistencia Por código de colores:
❖ Naranja:3
❖ Negro :0
❖ Rojo:00
-La tensión planteada era de 3.0V pero
en la simulación disminuyó 1 décima
obteniendo 2.99V.
-La intensidad calculada por ohm fue de
0,001(A), pero en la simulación el
resultado fue de 997(A)
3000(Ohm)

24. Destacado
