El documento habla sobre conceptos básicos de electricidad como voltaje, corriente eléctrica, resistencia y otros componentes. Explica que el voltaje es la cantidad de energía eléctrica necesaria para transportar carga a través de un circuito, y que puede ser continuo o alterno. También define la corriente eléctrica y la potencia, y describe diferentes tipos de resistencias como fijas, variables, termistores y más.

1. Voltaje
Llamado diferencia de potencial o
(fem)
Es la cantidad de W eléctrico que
se necesita para transportar una
carga eléctrica de un punto a otro
de un circuito.
Unidad de medida :Voltio (V)
Volate Continuo Voltaje Alterno

2. Voltaje Continuo Voltaje Alterno
El valor varia en forma constante y se
repite en intervalos de tiempos
constantes periodos o ciclos.
No pósee polaridad, puede ser
generado por la instalación eléctrica.
Posee Polaridad
Necesita de 2 polos
Puede ser generado por pilas, baterias,
paneles fuentes de alimentación

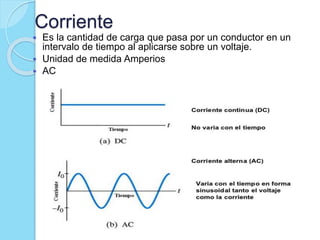

3. Corriente
 Es la cantidad de carga que pasa por un conductor en un
intervalo de tiempo al aplicarse sobre un voltaje.
 Unidad de medida Amperios
 AC

4. Potencia = I * V
Prefijos. Son letras que se anteponen a una unidad de medidas
utilizadas en la electrónica

5. Resistencia Según su Valor
 Resistencias Variables:
Su valor varia por
influencia de algún
agente externo:
Potenciómetros,
luz,temperatura,
 Resistencia Fijas: Sus
valores permanecen
constante a pesar de
influencia externa

6. Resistencias según su
Potencia
 Resistencias de baja
potencia hasta 2 W
 Resistencia de alta
potencia. Son
superiores a los 2
Watts

7. Resistencias Fijas
 Según el material utilizado en su
fabricación:
 Resistencias de hilo bobinado:
 Resistencias de carbón prensado:
 Resistencias de película de carbón:
 Resistencias de película óxido
metálico:
 Resistencia de película metálica:
Ruido y estabilidad mejorada
 Resistencia de metal vidriado:
(Vidrio con polvo metálico)
 Resistencias SMD (Montaje de
Superficie)

8. Potenciómetro
 Es una resistencia de
tipo variable.
 Potenciómetros
rotatorios: Giran en su
eje
 Potenciómetros
deslizantes: La pista es
recta
 Potenciómetros
múltiples: Son varios

9. Termistor
 Es una resistencia de tipo
variable a la temperatura
 Los termistores NTC cuyo valor
va decreciendo a medida que
aumenta la temperatura con ello,
mayor flujo de corriente eléctrica
que podemos medir como una
diferencia de voltaje
 Termistor PTC. Su valor aumenta
a medida que aumenta la
temperatura. Sensor de
Temperatura, recalentamiento de
equipos

10. Termistores- Clasificación
 Tipo Perla: Mezcla de
Oxidos metálicos
+material semiconductor
 Tipo Arandela.
 Tipo disco. Forma
circular
Polvo de oxido metálico +
amalgama+ presión.
* Tipo Chip.

11. Ejercicio : Indique el tipo de
Termistor

12. Fotoresistencia LDR
 Son resistencias cuyo valor
varia de acuerdo al nivel de
luz al que están expuestas.
 Sensibles al espectro de
luz:
◦ Sulfuro de Cadmio – CdS
◦ Seleniuro de Cadmio-CdSe
 Sensible al espectro de
luzinfrarrojo
◦ Silicio, sulfuro de Plomo- PbS
◦ Seleniuro de Plomo -PbSe

13. Varistor - VDR
 Es una resistencia dependiente de
la tensión o voltaje. Disminuye su
valor Ohmnico cuando sube la
tension
 Carburo de silicio
 Actua como amortiguador
protegiendo los componentes +
valiosos.
 El varistor normalmente tiene una
resistencia muy alta.
 Un varistor q recibió una fuete
descarga se mantendrá en baja
resistencia.

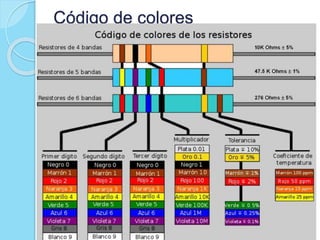

14. Código de colores

15. Resistencias SMD

17. Código EIA-96
(resistencias
de precisión)

19. Ley de Ohm
Potencia Eléctrica
P = Potencia y se mide en Watts
V= Voltajes y se mide en Voltios
R = Resistencia y se mide en Ohmnios

20. Resistencias en Serie y
Paralelo
 Dos resistencias están en serie si por ellas pasa
exactamente la misma corriente. Resistencias en
serie se suman para obtener una resistencia
equivalente:
 Req = R1 + R2.
 It = I1 =I2 =I3
 Vt=V1+V2+V3
 Rt =R1+R2+R3

21. Rt = R1 + R2 + R3 = 10 + 5 + 15 = 30Ω. El circuito equivalente quedaría
como el de la derecha con una sola resistencia de 30 ohmios. Ahora
podríamos calcular la Intensidad total del circuito. Según lal ey de ohm:
It = Vt/Rt = 6/30 = 0,2 A que resulta que como todas las intensidades en
serie son iguales:
It = I1 = I2 = I3 = 0,2A Todas valen 0,2 amperios.
Ahora solo nos queda aplicar la ley de ohm en cada receptor para calcular
la tensión en cada uno de ellos:
V1 = I1 x R1 = 0,2 x 10 = 2V
V2 = I2 x R2 = 0,2 x 5 = 1V
V3 = I3 x R3 = 0,2 x 15 = 3V

22. Resistencia en Paralelo
 Dos resistencias están en paralelo si
sobre los terminales correspondientes de
éstas se establece un mismo voltaje. La
resistencia equivalente de dos
resistencias es el producto de éstas
dividido por la suma de ambas: Req =
(R1× R2)/(R1+R2).
Los Voltajes son iguales Vt= V1 = V2=V3
Las corrientes se suman It = I1+I2+I3

23. Sabemos que todas las tensiones son iguales, por lo que:
Vt = V1 = V2 = V3 = 5V; todas valen 5 voltios.
Ahora calculamos la intensidad en cada receptor con la ley de ohm I = V
/ R.
I1 = V1 / R1 = 5/10 = 0,5A
I2 = V2 / R2 = 5/5 = 1A
I3 = V3 / R3 = 5/15 = 0,33A
La intensidad total del circuito será la suma de todas las de los
receptores.
It = I1 + I2 + I3 = 0,5 + 1 +0,33 = 1,83A Date cuenta que la I3 realmente

24. Ejercicios
