Este documento presenta la práctica 1 sobre el uso del transistor como interruptor en un circuito electrónico. La práctica tiene como objetivo que los estudiantes conozcan, diseñen y analicen la configuración del transistor para utilizar sus estados de corte y saturación. Se explica brevemente el funcionamiento teórico del transistor como interruptor y se proporcionan los cálculos y componentes necesarios para el montaje del circuito. Finalmente, se discuten algunas aplicaciones comunes del transistor como interruptor y se concluye que aunque la práctica parece

1. IN S T I T U T O TE C NOLOGICO
ELAPAZ
D
IngenieriaElectromecanica
E l e c t r o n i c a Analógica
Profesor:Ing. Juan Pablo Morales Álvarez
Practica 1
Transistor como Interruptor
Alumnos:
Rogelio Omar Beltrán cota
José Jesús Romero castro
Isaac Alexis Salazar rodarte
9/Abril/2013
INSTITUTO TECNOLOGICO DE LA PAZ

2. ELECTRONICA 1
PAGINA
1
FECHA: 09/ABR/2013
VERSION
INFORMACION BASICA
NOMBRE DE LA PRACTICA:
“Transistor como interruptor”
PRACTICA No.
1
ASIGNATURA:
“ELECTRONICA ANALOGICA”
LABORATORIO A UTILIZAR:
EAB
CONTENIDO DE LA GUIA
OBJETIVOS:
*conocer, diseñar y analizar la configuración del transistor para utilizar sus estados de corte
y saturación
INTRODUCCION:
Un transistor funciona como un interruptor para el circuito conectado al colector (Rc) si se hace
pasar rápidamente de corte a saturación y viceversa. En corte es un interruptor abierto y en
saturación es un interruptor cerrado. Los datos para calcular un circuito de transistor como
interruptor son: el voltaje del circuito que se va a encender y la corriente que requiere con ese
voltaje. El voltaje Vcc se hace igual al voltaje nominal del circuito, y la corriente corresponde a
la corriente Icsat. Se calcula la corriente de saturación mínima, luego la resistencia de base
mínima:
INSTITUTO TECNOLOGICO DE LA PAZ

3. ELECTRONICA 2
FECHA: 06/NOV/2012
PAGINA
2
VERSION

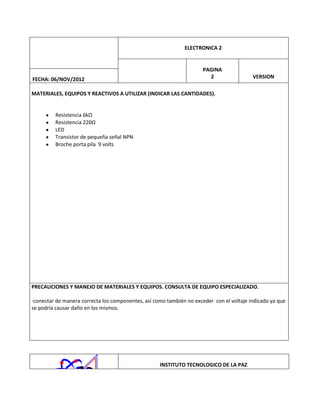

MATERIALES, EQUIPOS Y REACTIVOS A UTILIZAR (INDICAR LAS CANTIDADES).
Resistencia 6kΩ
Resistencia 220Ω
LED
Transistor de pequeña señal NPN
Broche porta pila 9 volts
PRECAUCIONES Y MANEJO DE MATERIALES Y EQUIPOS. CONSULTA DE EQUIPO ESPECIALIZADO.
-conectar de manera correcta los componentes, así como también no exceder con el voltaje indicado ya que
se podría causar daño en los mismos.
INSTITUTO TECNOLOGICO DE LA PAZ

4. ELECTRONICA 1
FECHA: 09/ABR/2013
PAGINA
3
DIAGRAMA:
INSTITUTO TECNOLOGICO DE LA PAZ
VERSION

5. ELECTRONICA 2
PAGINA
4
FECHA:09/ABR/13
VERSION
APLICACIONES:
La principal aplicación de transistor como interruptor es en los circuitos e integrados lógicos, allí se
mantienen trabajando los transistores entre corte o en saturación, en otro campo se aplican para
activar y desactivar relés, en este caso como la carga es inductiva (bobina del relé) al pasar el
transistor de saturación a corte se presenta la "patada inductiva" que al ser repetitiva quema el
transistor se debe hacer una protección con un diodo en una aplicación llamada diodo volante.
INSTITUTO TECNOLOGICO DE LA PAZ

6. ELECTRONICA 1
PAGINA
4
FECHA: 09/ABR/2013

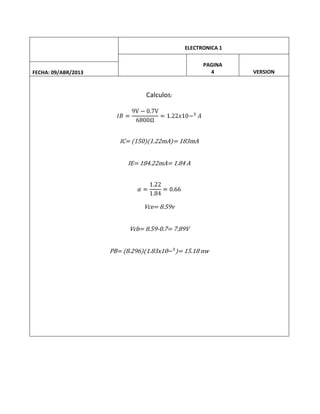

Calculos:
IC= (150)(1.22mA)= 183mA
IE= 184.22mA= 1.84 A
Vce= 8.59v
Vcb= 8.59-0.7= 7.89V
PB= (8.296)(1.83x10
)= 15.18 nw
VERSION

7. INSTITUTO TECNOLOGICO DE LA PAZ
ELECTRONICA 1
PAGINA
4
VERSION
FECHA: 09/ABR/2013
Conclusion:
Aunque la práctica se ve sencilla a primera vista está algo complicada, porque los cálculos que se deben
hacer, por tener tan solo un número o voltaje mal calculado pueden hacer que el transistor se “queme” o
simplemente deje de funcionar. Para poder lograr culminar esta práctica se necesita paciencia y
perseverancia, ya que no se termina de un día para otro y aparte se necesita lograr un buen cableado y no
equivocarse.
