Este documento describe tres tipos de microcontroladores PIC de 14 bits: el PIC16F84, PIC16C84 y PIC12C508. Estos microcontroladores integran un microprocesador, memoria RAM y ROM, puertos de entrada y salida en una sola cápsula programable para diversas tareas. El documento también describe las características clave de cada microcontrolador como su memoria, instrucciones, puertos y aplicaciones.

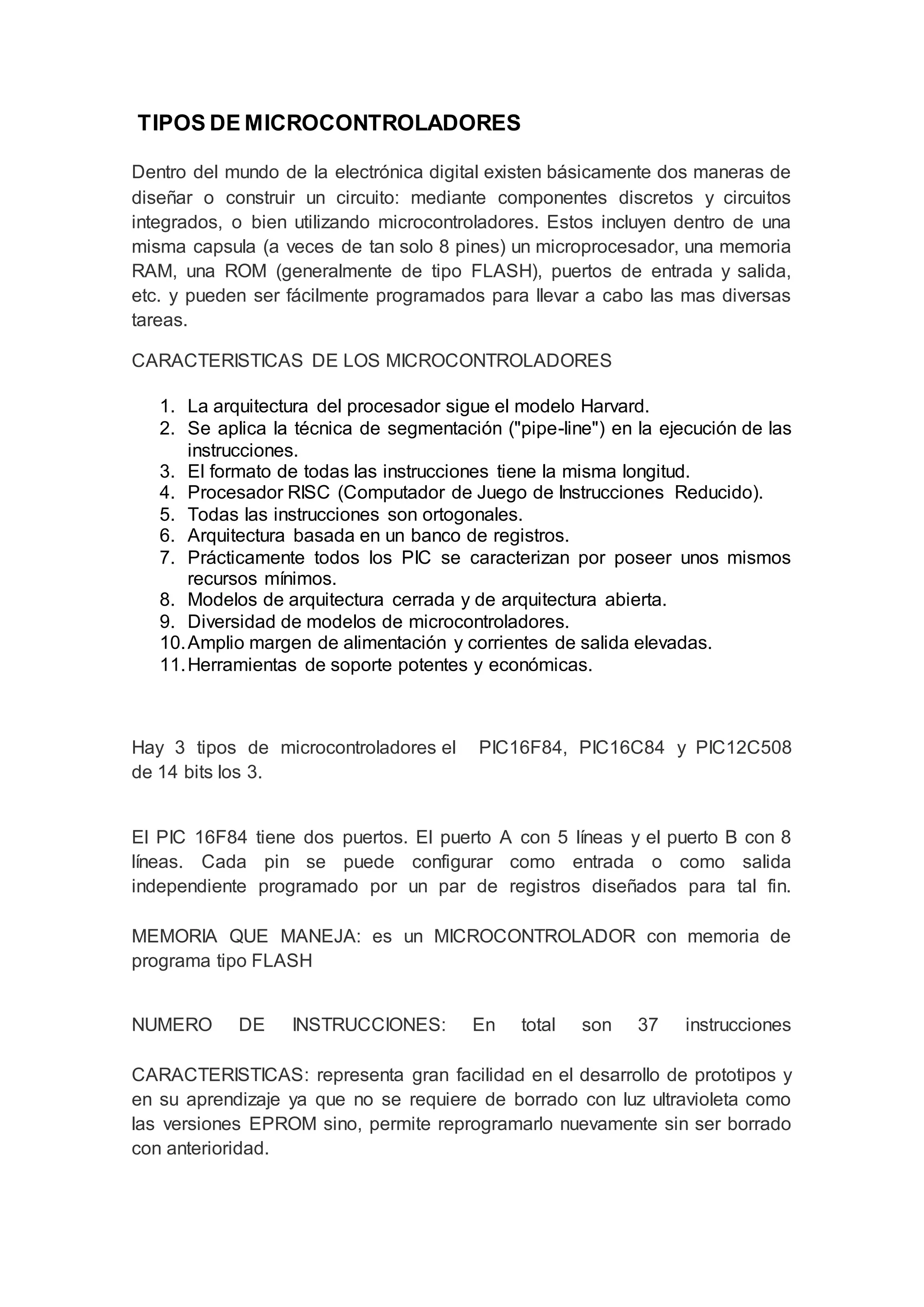

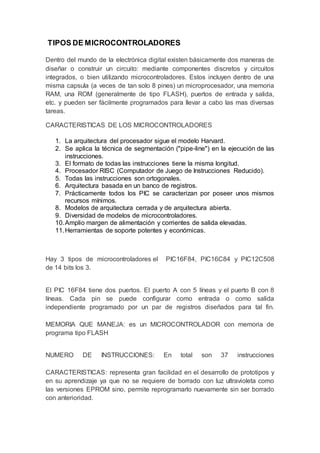

1. TIPOS DE MICROCONTROLADORES
Dentro del mundo de la electrónica digital existen básicamente dos maneras de
diseñar o construir un circuito: mediante componentes discretos y circuitos
integrados, o bien utilizando microcontroladores. Estos incluyen dentro de una
misma capsula (a veces de tan solo 8 pines) un microprocesador, una memoria
RAM, una ROM (generalmente de tipo FLASH), puertos de entrada y salida,
etc. y pueden ser fácilmente programados para llevar a cabo las mas diversas
tareas.
CARACTERISTICAS DE LOS MICROCONTROLADORES
1. La arquitectura del procesador sigue el modelo Harvard.
2. Se aplica la técnica de segmentación ("pipe-line") en la ejecución de las
instrucciones.
3. El formato de todas las instrucciones tiene la misma longitud.
4. Procesador RISC (Computador de Juego de Instrucciones Reducido).
5. Todas las instrucciones son ortogonales.
6. Arquitectura basada en un banco de registros.
7. Prácticamente todos los PIC se caracterizan por poseer unos mismos
recursos mínimos.
8. Modelos de arquitectura cerrada y de arquitectura abierta.
9. Diversidad de modelos de microcontroladores.
10.Amplio margen de alimentación y corrientes de salida elevadas.
11.Herramientas de soporte potentes y económicas.
Hay 3 tipos de microcontroladores el PIC16F84, PIC16C84 y PIC12C508
de 14 bits los 3.
El PIC 16F84 tiene dos puertos. El puerto A con 5 líneas y el puerto B con 8
líneas. Cada pin se puede configurar como entrada o como salida
independiente programado por un par de registros diseñados para tal fin.
MEMORIA QUE MANEJA: es un MICROCONTROLADOR con memoria de
programa tipo FLASH
NUMERO DE INSTRUCCIONES: En total son 37 instrucciones
CARACTERISTICAS: representa gran facilidad en el desarrollo de prototipos y
en su aprendizaje ya que no se requiere de borrado con luz ultravioleta como
las versiones EPROM sino, permite reprogramarlo nuevamente sin ser borrado
con anterioridad.

2. BITS: La memoria de programa esta organizada en palabras de 14 bits, el
tamaño de la pila es de 8 niveles
NUMERO DE PUERTOS :Se dispone de dos puertos paralelo A y B. Las líneas
de estos puertos se pueden programar individualmente como entradas o como
salidas, y se utilizan casi de la misma forma.
Teniendo en cuenta que el encapsulado se propone con 18 pines,
determinadas líneas de estos puertos se comparten con otros recursos
internos. el puerto a dispone de un ancho de 5 bits y el puerto B es un puerto
bidireccional de 8 bits completo.
MEMORIA QUE MANEJA: posee memoria "EEPROM"
INSTRUCCIONES : El conjunto de instrucciones de los microprocesadores PIC
16CXX consiste en un pequeño repertorio de solo 33 instrucciones de 12 bits,
que pueden ser agrupadas para su estudio en tres a cinco grupos.

3. Con respecto al PIC16F84, este microcontrolador presenta dos diferencias:
• La memoria de datos tiene menor tamaño, aquí se tienen 32 registros de
propósito general (el mapa de memoria de datos llega hasta 2Fh).
• En el momento de programar el microcontrolador, el fusible de selección del
temporizador de arranque (Power Up Timer) trabaja de forma inversa, es decir,
si en el PIC 16F84 se selecciona la opción "Low" para activarlo, en el PIC
16C84 se debe seleccionar "High". DIFERENCIAS PINES: un microcontrolador
de 8 pines con muchas características aprovechables
INSTRUCCIONES :solo tiene 33 simples instrucciones
MEMORIA Y CAPACIDAD : 512 Bytes EPROM de memoria de programa, 25
Bytes RAM de memoria de datos
OSCILADOR: oscilador interno RC de 4MHz con calibración programable,
soporte para programación ICSP.
UTILIZACION: El Pic12C508 de apenas 8 pines es el corazón de la tarjeta
“Control de motor de pasos” de Pic micro Estudio.
