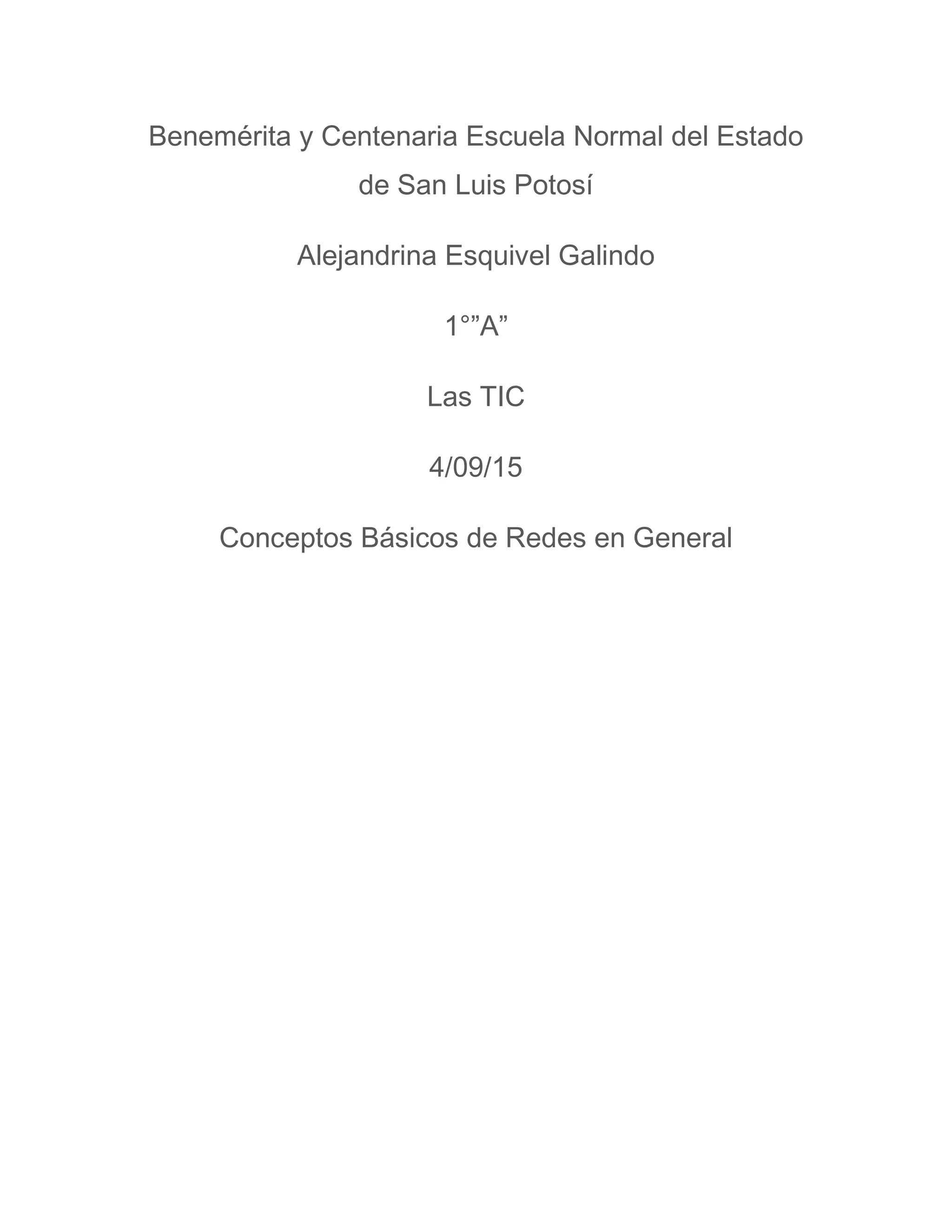

1. Benemérita y Centenaria Escuela Normal del Estado
de San Luis Potosí
Alejandrina Esquivel Galindo
1°”A”
Las TIC
4/09/15
Conceptos Básicos de Redes en General

2. ¿QUÉ ES RED?
Conjunto de computadores, equipos de comunicaciones y otros dispositivos que se pueden
comunicar entre sí, a través de un medio en particular.
Parecida a su propia red de contactos, proveedores, partners y clientes, una red informática es
simplemente una conexión unificada de sus ordenadores, impresoras, faxes, módems, servidores y,
en ocasiones, también sus teléfonos. Las conexiones reales se realizan utilizando un cableado que
puede quedar oculto detrás de las mesas de trabajo, bajo el suelo o en el techo. La red informática
permite que sus recursos tecnológicos (y, por tanto, sus empleados) "hablen" entre sí; también
permitirá conectar su empresa con la Internet y le puede aportar numerosos beneficios adicionales
como teleconferencia, actividad multimedia, transferencia de archivos de vídeo y archivos gráficos
a gran velocidad, servicios de información de negocio en línea, etc.. Hace referencia a un conjunto
de entidades (objetos, personas, etc.) conectadas entre sí. Por lo tanto, una red permite que circulen
elementos materiales o inmateriales entre estas entidades, según reglas bien definidas.
TIPOS DE RED:
RED DE ÁREA LOCAL o LA: (local área network). Esta red conecta equipos en un área geográfica
limitada, tal como una oficina o edificio. De esta manera se logra una conexión rápida, sin
inconvenientes, donde todos tienen acceso a la misma información y dispositivos de manera
sencilla.
RED DE ÁREA METROPOLITANA o MAN: (metropolitan área network). Ésta alcanza un área
geográfica equivalente a un municipio. Se caracteriza por utilizar una tecnología análoga a las redes
LAN, y se basa en la utilización de dos buses de carácter unidireccional, independientes entre sí en
lo que se refiere a la transmisión de datos.
RED DE ÁREA AMPLIA o WAN: (wide área network). Estas redes se basan en la conexión de
equipos informáticos ubicados en un área geográfica extensa, por ejemplo entre distintos
continentes. Al comprender una distancia tan grande la transmisión de datos se realiza a una
velocidad menor en relación con las redes anteriores. Sin embargo, tienen la ventaja de trasladar
una cantidad de información mucho mayor. La conexión es realizada a través de fibra óptica o
satélites.
RED DE ÁREA LOCAL INALÁMBRICA o WLAN: (Wireless Local Área Network). Es un sistema
de transmisión de información de forma inalámbrica, es decir, por medio de satélites, microondas,
etc. Nace a partir de la creación y posterior desarrollo de los dispositivos móviles y los equipos
portátiles, y significan una alternativa a la conexión de equipos a través de cableado.

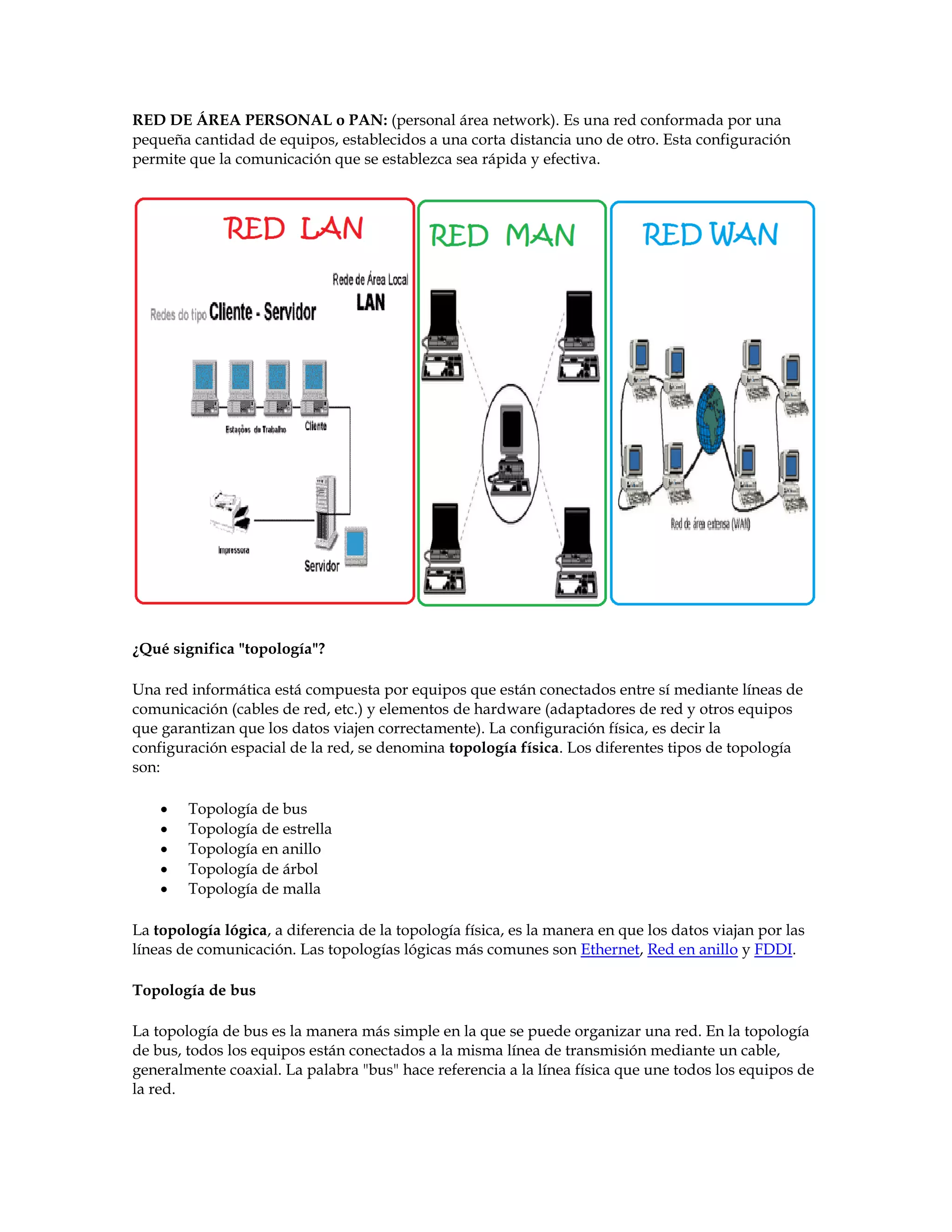

3. RED DE ÁREA PERSONAL o PAN: (personal área network). Es una red conformada por una
pequeña cantidad de equipos, establecidos a una corta distancia uno de otro. Esta configuración
permite que la comunicación que se establezca sea rápida y efectiva.
¿Qué significa "topología"?
Una red informática está compuesta por equipos que están conectados entre sí mediante líneas de
comunicación (cables de red, etc.) y elementos de hardware (adaptadores de red y otros equipos
que garantizan que los datos viajen correctamente). La configuración física, es decir la
configuración espacial de la red, se denomina topología física. Los diferentes tipos de topología
son:
 Topología de bus
 Topología de estrella
 Topología en anillo
 Topología de árbol
 Topología de malla
La topología lógica, a diferencia de la topología física, es la manera en que los datos viajan por las
líneas de comunicación. Las topologías lógicas más comunes son Ethernet, Red en anillo y FDDI.
Topología de bus
La topología de bus es la manera más simple en la que se puede organizar una red. En la topología
de bus, todos los equipos están conectados a la misma línea de transmisión mediante un cable,
generalmente coaxial. La palabra "bus" hace referencia a la línea física que une todos los equipos de
la red.

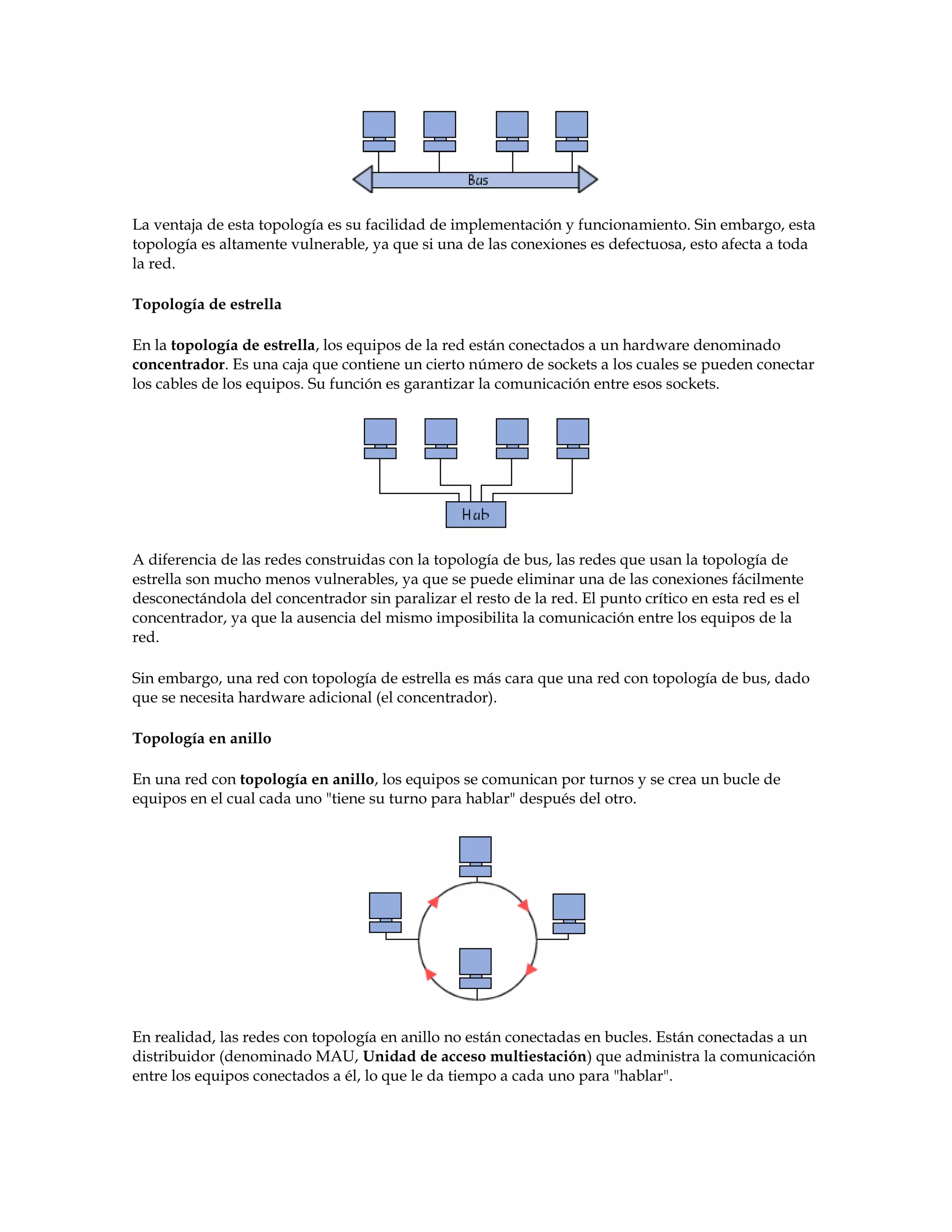

4. La ventaja de esta topología es su facilidad de implementación y funcionamiento. Sin embargo, esta
topología es altamente vulnerable, ya que si una de las conexiones es defectuosa, esto afecta a toda
la red.
Topología de estrella
En la topología de estrella, los equipos de la red están conectados a un hardware denominado
concentrador. Es una caja que contiene un cierto número de sockets a los cuales se pueden conectar
los cables de los equipos. Su función es garantizar la comunicación entre esos sockets.
A diferencia de las redes construidas con la topología de bus, las redes que usan la topología de
estrella son mucho menos vulnerables, ya que se puede eliminar una de las conexiones fácilmente
desconectándola del concentrador sin paralizar el resto de la red. El punto crítico en esta red es el
concentrador, ya que la ausencia del mismo imposibilita la comunicación entre los equipos de la
red.
Sin embargo, una red con topología de estrella es más cara que una red con topología de bus, dado
que se necesita hardware adicional (el concentrador).
Topología en anillo
En una red con topología en anillo, los equipos se comunican por turnos y se crea un bucle de
equipos en el cual cada uno "tiene su turno para hablar" después del otro.
En realidad, las redes con topología en anillo no están conectadas en bucles. Están conectadas a un
distribuidor (denominado MAU, Unidad de acceso multiestación) que administra la comunicación
entre los equipos conectados a él, lo que le da tiempo a cada uno para "hablar".

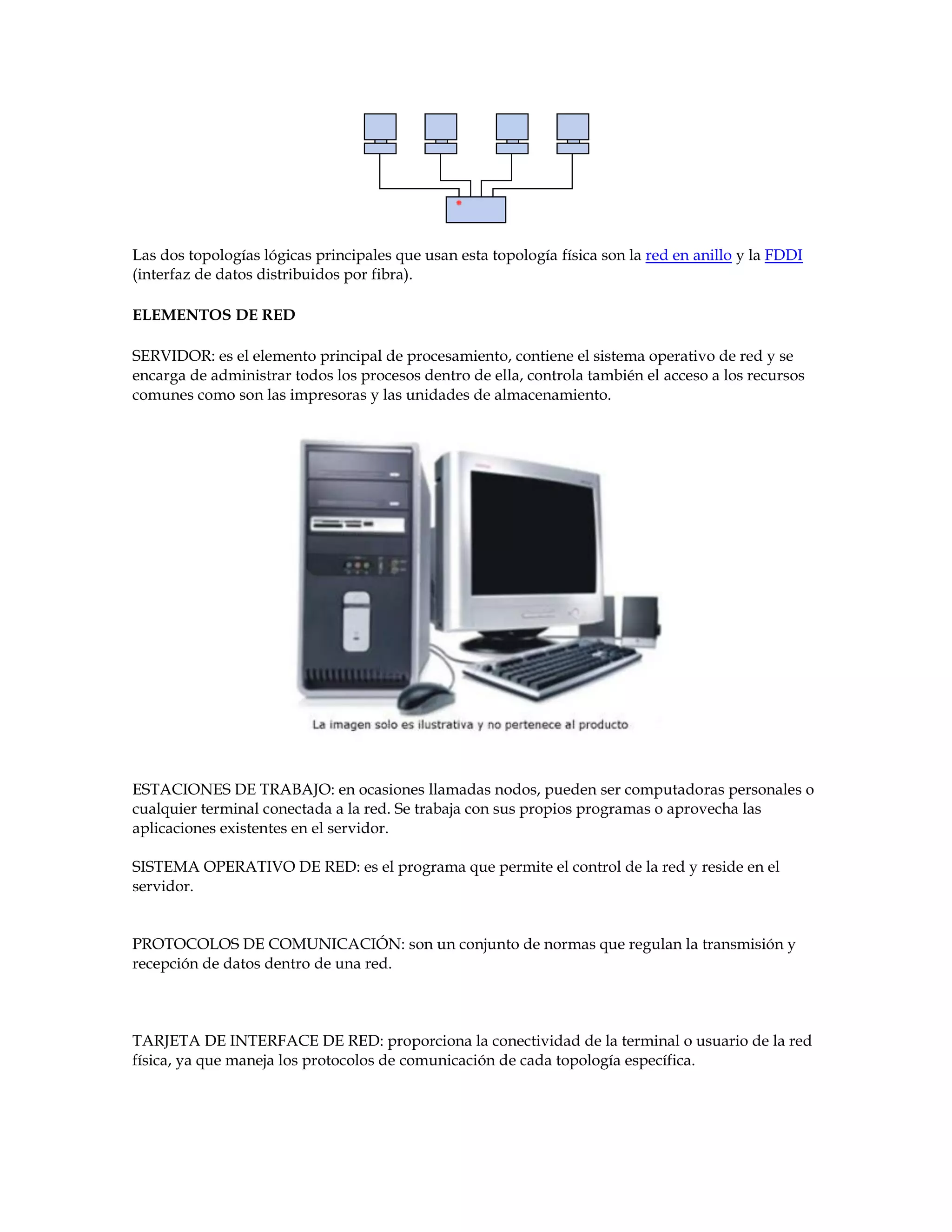

5. Las dos topologías lógicas principales que usan esta topología física son la red en anillo y la FDDI
(interfaz de datos distribuidos por fibra).
ELEMENTOS DE RED
SERVIDOR: es el elemento principal de procesamiento, contiene el sistema operativo de red y se
encarga de administrar todos los procesos dentro de ella, controla también el acceso a los recursos
comunes como son las impresoras y las unidades de almacenamiento.
ESTACIONES DE TRABAJO: en ocasiones llamadas nodos, pueden ser computadoras personales o
cualquier terminal conectada a la red. Se trabaja con sus propios programas o aprovecha las
aplicaciones existentes en el servidor.
SISTEMA OPERATIVO DE RED: es el programa que permite el control de la red y reside en el
servidor.
PROTOCOLOS DE COMUNICACIÓN: son un conjunto de normas que regulan la transmisión y
recepción de datos dentro de una red.
TARJETA DE INTERFACE DE RED: proporciona la conectividad de la terminal o usuario de la red
física, ya que maneja los protocolos de comunicación de cada topología específica.

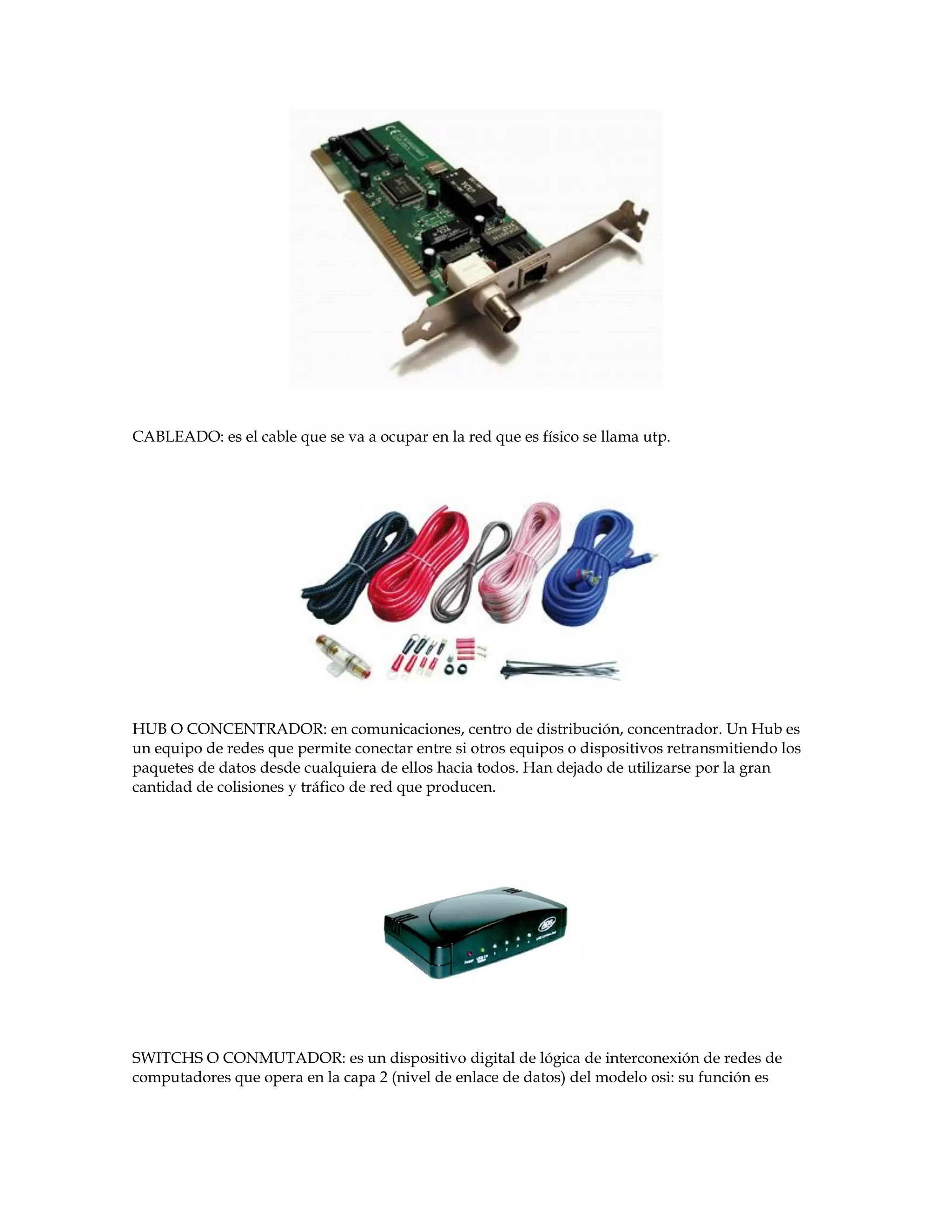

6. CABLEADO: es el cable que se va a ocupar en la red que es físico se llama utp.
HUB O CONCENTRADOR: en comunicaciones, centro de distribución, concentrador. Un Hub es
un equipo de redes que permite conectar entre si otros equipos o dispositivos retransmitiendo los
paquetes de datos desde cualquiera de ellos hacia todos. Han dejado de utilizarse por la gran
cantidad de colisiones y tráfico de red que producen.
SWITCHS O CONMUTADOR: es un dispositivo digital de lógica de interconexión de redes de
computadores que opera en la capa 2 (nivel de enlace de datos) del modelo osi: su función es

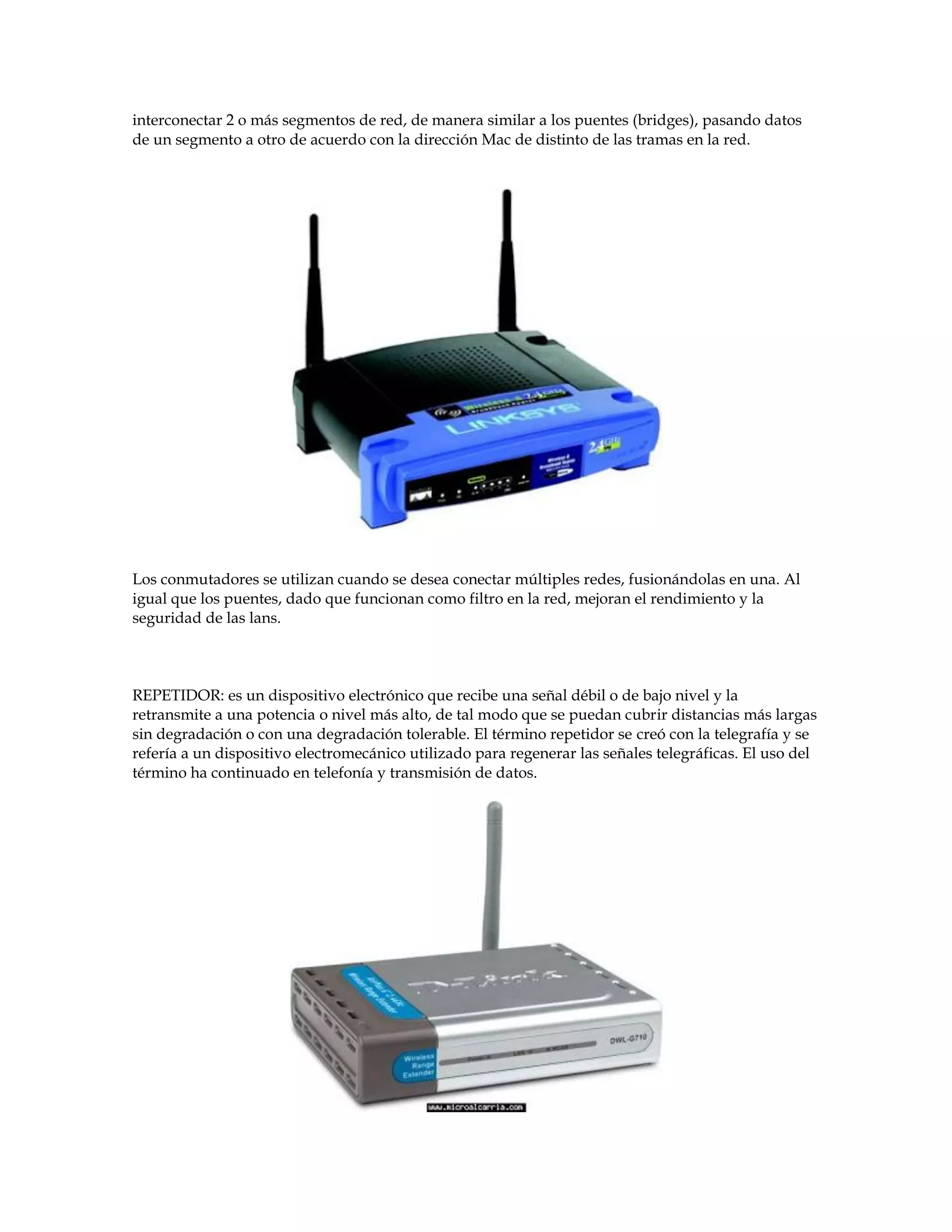

7. interconectar 2 o más segmentos de red, de manera similar a los puentes (bridges), pasando datos
de un segmento a otro de acuerdo con la dirección Mac de distinto de las tramas en la red.
Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una. Al
igual que los puentes, dado que funcionan como filtro en la red, mejoran el rendimiento y la
seguridad de las lans.
REPETIDOR: es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la
retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas
sin degradación o con una degradación tolerable. El término repetidor se creó con la telegrafía y se
refería a un dispositivo electromecánico utilizado para regenerar las señales telegráficas. El uso del
término ha continuado en telefonía y transmisión de datos.

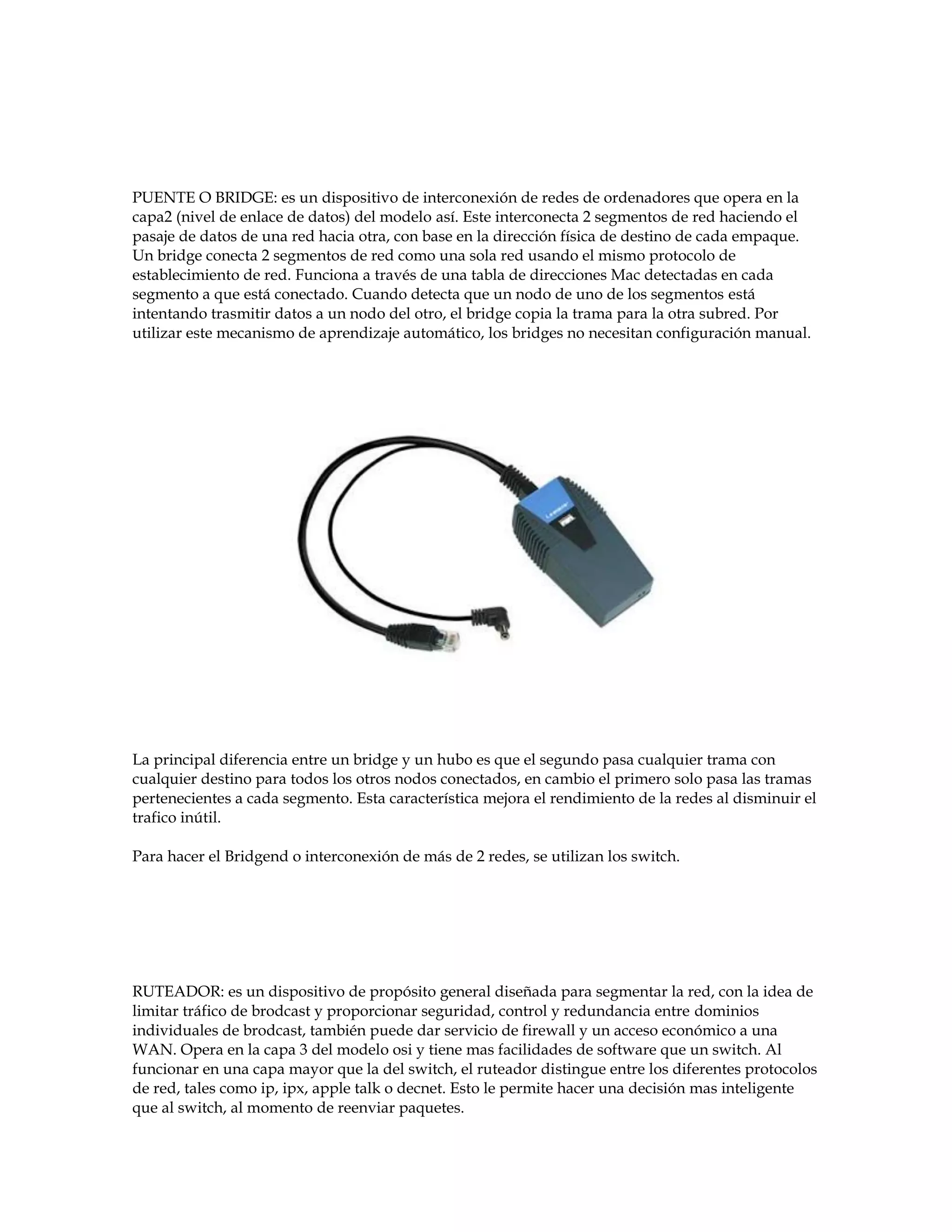

8. PUENTE O BRIDGE: es un dispositivo de interconexión de redes de ordenadores que opera en la
capa2 (nivel de enlace de datos) del modelo así. Este interconecta 2 segmentos de red haciendo el
pasaje de datos de una red hacia otra, con base en la dirección física de destino de cada empaque.
Un bridge conecta 2 segmentos de red como una sola red usando el mismo protocolo de
establecimiento de red. Funciona a través de una tabla de direcciones Mac detectadas en cada
segmento a que está conectado. Cuando detecta que un nodo de uno de los segmentos está
intentando trasmitir datos a un nodo del otro, el bridge copia la trama para la otra subred. Por
utilizar este mecanismo de aprendizaje automático, los bridges no necesitan configuración manual.
La principal diferencia entre un bridge y un hubo es que el segundo pasa cualquier trama con
cualquier destino para todos los otros nodos conectados, en cambio el primero solo pasa las tramas
pertenecientes a cada segmento. Esta característica mejora el rendimiento de la redes al disminuir el
trafico inútil.
Para hacer el Bridgend o interconexión de más de 2 redes, se utilizan los switch.
RUTEADOR: es un dispositivo de propósito general diseñada para segmentar la red, con la idea de
limitar tráfico de brodcast y proporcionar seguridad, control y redundancia entre dominios
individuales de brodcast, también puede dar servicio de firewall y un acceso económico a una
WAN. Opera en la capa 3 del modelo osi y tiene mas facilidades de software que un switch. Al
funcionar en una capa mayor que la del switch, el ruteador distingue entre los diferentes protocolos
de red, tales como ip, ipx, apple talk o decnet. Esto le permite hacer una decisión mas inteligente
que al switch, al momento de reenviar paquetes.

9. GATEWAY (PURTA DE ENLACE): es un dispositivo con frecuencia un ordenador, que permite
interconectar redes con protocolos y arquitecturas diferentes a todos los niveles de comunicación.
Su propósito es traducir la información del protocolo utilizado en una red al protocolo usado en la
red del destino.
La dirección ip de un Gateway (o purta de enlace) a menudo se parece a 192.168.1.1 o 192.168.0.1 y
utiliza algunos rangos predefinidos, 127 x.x.x, 10 x.x.x, 172 x.x.x, 192 x.x.x, que engloban o se
reservan a las redes locales, ademas se debe notar que necesariamente un equipo que cumpla el rol
de puerta de enlace en una red, debe tener 2 tarjetas de red.

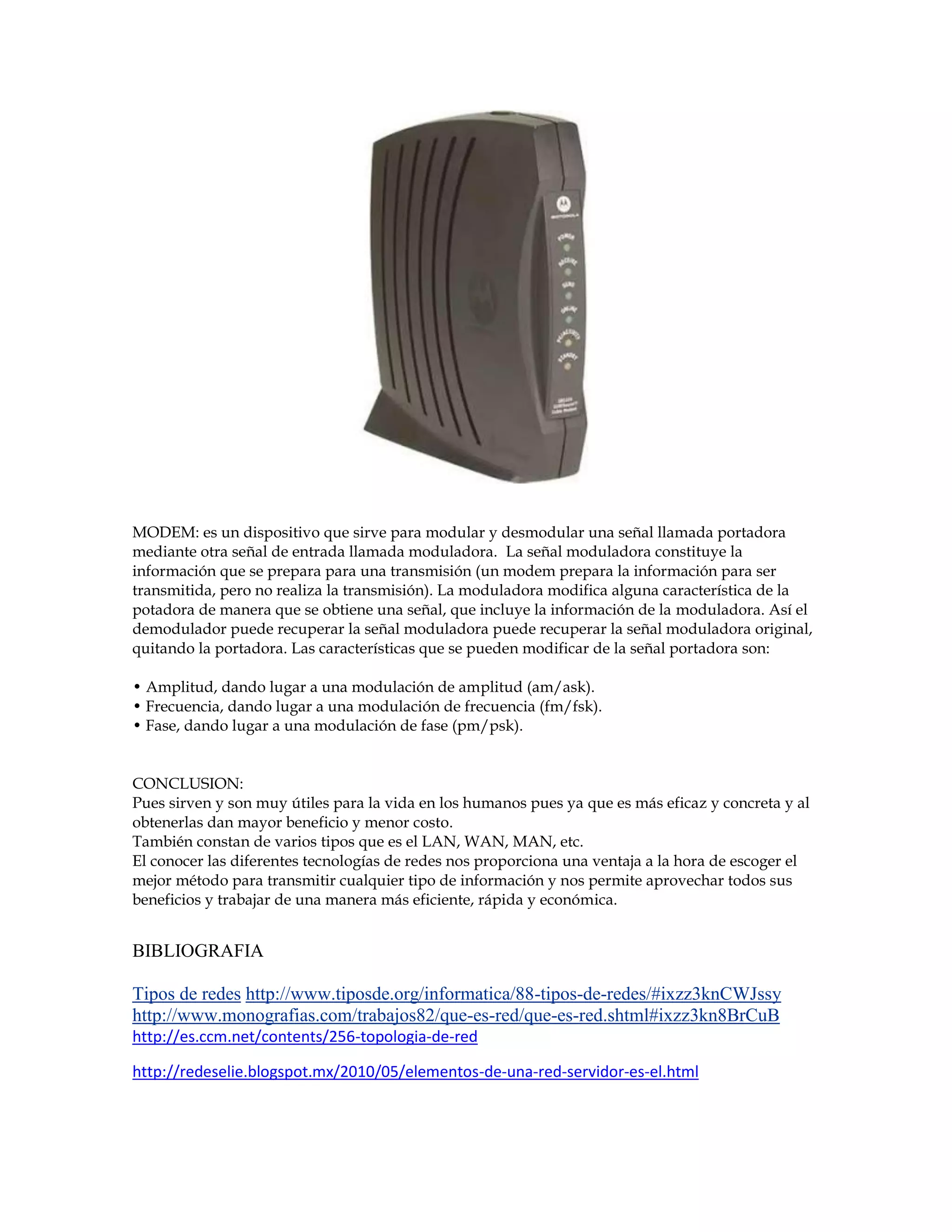

10. MODEM: es un dispositivo que sirve para modular y desmodular una señal llamada portadora
mediante otra señal de entrada llamada moduladora. La señal moduladora constituye la
información que se prepara para una transmisión (un modem prepara la información para ser
transmitida, pero no realiza la transmisión). La moduladora modifica alguna característica de la
potadora de manera que se obtiene una señal, que incluye la información de la moduladora. Así el
demodulador puede recuperar la señal moduladora puede recuperar la señal moduladora original,
quitando la portadora. Las características que se pueden modificar de la señal portadora son:
• Amplitud, dando lugar a una modulación de amplitud (am/ask).
• Frecuencia, dando lugar a una modulación de frecuencia (fm/fsk).
• Fase, dando lugar a una modulación de fase (pm/psk).
CONCLUSION:
Pues sirven y son muy útiles para la vida en los humanos pues ya que es más eficaz y concreta y al
obtenerlas dan mayor beneficio y menor costo.
También constan de varios tipos que es el LAN, WAN, MAN, etc.
El conocer las diferentes tecnologías de redes nos proporciona una ventaja a la hora de escoger el
mejor método para transmitir cualquier tipo de información y nos permite aprovechar todos sus
beneficios y trabajar de una manera más eficiente, rápida y económica.
