1. Maquetación
La retícula base

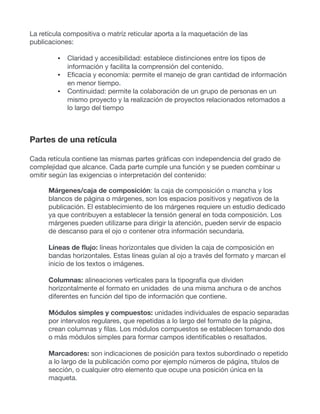

2. La retícula compositiva o matríz reticular aporta a la maquetación de las
publicaciones:
• Claridad y accesibilidad: establece distinciones entre los tipos de
información y facilita la comprensión del contenido.
• Eficacia y economía: permite el manejo de gran cantidad de información
en menor tiempo.
• Continuidad: permite la colaboración de un grupo de personas en un
mismo proyecto y la realización de proyectos relacionados retomados a
lo largo del tiempo
Partes de una retícula
Cada retícula contiene las mismas partes gráficas con independencia del grado de
complejidad que alcance. Cada parte cumple una función y se pueden combinar u
omitir según las exigencias o interpretación del contenido:
Márgenes/caja de composición: la caja de composición o mancha y los
blancos de página o márgenes, son los espacios positivos y negativos de la
publicación. El establecimiento de los márgenes requiere un estudio dedicado
ya que contribuyen a establecer la tensión general en toda composición. Los
márgenes pueden utilizarse para dirigir la atención, pueden servir de espacio
de descanso para el ojo o contener otra información secundaria.
Líneas de flujo: líneas horizontales que dividen la caja de composición en
bandas horizontales. Estas líneas guían al ojo a través del formato y marcan el
inicio de los textos o imágenes.
Columnas: alineaciones verticales para la tipografía que dividen
horizontalmente el formato en unidades de una misma anchura o de anchos
diferentes en función del tipo de información que contiene.
Módulos simples y compuestos: unidades individuales de espacio separadas
por intervalos regulares, que repetidas a lo largo del formato de la página,
crean columnas y filas. Los módulos compuestos se establecen tomando dos
o más módulos simples para formar campos identificables o resaltados.
Marcadores: son indicaciones de posición para textos subordinado o repetido
a lo largo de la publicación como por ejemplo números de página, títulos de
sección, o cualquier otro elemento que ocupe una posición única en la
maqueta.

3. Tipos de retícula
Retícula de manuscrito
La retícula de bloque o manuscrito es la estructura más simple. Su estructura de
base está formada por un área rectangular de un solo bloque donde se insertan
textos largos y contínuos, por los márgenes que definen la posición de este bloque
en la página y por los marcadores de obra/título de capítulo, numeración de páginas
y notas.
Debe prestar especial atención a la facilidad, comodidad y motivación de la lectura:
• Estudio de la tríada: longitud de línea,cuerpo de la tipografía e
interlineado.
• Ajuste de las proporciones de los márgenes: márgenes interiores
amplios.
• El tratamiento de la información secundaria.
• El uso del color en la tipografía, el resaltado y la alineación a la hora de
percibir la jerarquía de la información en la página

4. Retícula de columnas
La información dispuesta en columnas verticales puede establecerse entre columnas
relacionadas o independientes. la retícula de columnas es muy flexible y puede
utilizarse para separar distintos tipos de información.
En este tipo de retícula es muy importante cuidar:
• El ancho de columna en relación al cuerpo de la tipografía en cada caso y las
particiones de palabra que origina.
• La medianil o espacio en blanco entre columnas.
• Las líneas de flujo horizontales que crean los cortes de la información.
• La retícula de columnas compuesta forma una retícula de columna diferente
para distintos tipos de información en una misma página.

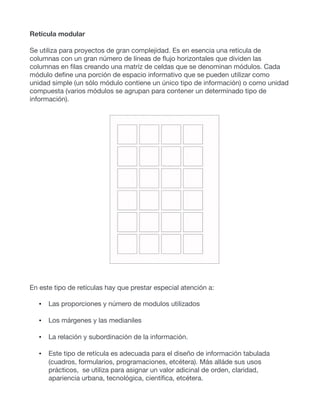

5. Retícula modular
Se utiliza para proyectos de gran complejidad. Es en esencia una retícula de
columnas con un gran número de líneas de flujo horizontales que dividen las
columnas en filas creando una matríz de celdas que se denominan módulos. Cada
módulo define una porción de espacio informativo que se pueden utilizar como
unidad simple (un sólo módulo contiene un único tipo de información) o como unidad
compuesta (varios módulos se agrupan para contener un determinado tipo de
información).
En este tipo de retículas hay que prestar especial atención a:
• Las proporciones y número de modulos utilizados
• Los márgenes y las medianiles
• La relación y subordinación de la información.
• Este tipo de retícula es adecuada para el diseño de información tabulada
(cuadros, formularios, programaciones, etcétera). Más alláde sus usos
prácticos, se utiliza para asignar un valor adicinal de orden, claridad,
apariencia urbana, tecnológica, científica, etcétera.

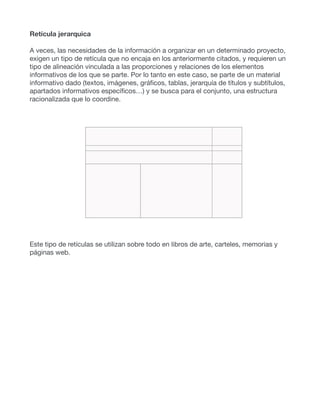

6. Retícula jerarquica
A veces, las necesidades de la información a organizar en un determinado proyecto,
exigen un tipo de retícula que no encaja en los anteriormente citados, y requieren un
tipo de alineación vinculada a las proporciones y relaciones de los elementos
informativos de los que se parte. Por lo tanto en este caso, se parte de un material
informativo dado (textos, imágenes, gráficos, tablas, jerarquía de títulos y subtítulos,
apartados informativos específicos…) y se busca para el conjunto, una estructura
racionalizada que lo coordine.
Este tipo de retículas se utilizan sobre todo en libros de arte, carteles, memorias y
páginas web.
