Principiios del diseño editorial

Katherine Portillo/Clara Velís

Katherine Portillo/Clara Velís
Título Original
Principios básicos del Diseño editorial
Año 2011
Edición 1
Diseñadoras: Kathrine Stefany Portillo
Clara María Velís
Diseño del Libro : Katherine Portillo
Diagramación: Katherine Portillo
Clara María Velís
Todos los derechos reservados
Ninguna parte de esta publicación, incluido el diseño de la
cubierta, puede reproducirse, almacenarse o transmitirse de
ninguna forma, ni por ningún medio, sea este de grabación o
fotocopia, eléctrico, sin la previa autorización escrita por parte
de la Editorial y los Diseñadores.
El Salvador, San Salvador 2011

1
2
3
4
5
La retícula
La columna
El Titular
Infografía
Créditos
Glosario
Bibliografía
Utilización de textos
• ¿Qué es una retícula?
• Conceptos básicos de una
retícula
• Tipos de retícula
• Ejemplos de desconstrucción de
una retícula
• Como organizar una pagina
• Uso de los pies de figura
• Uso de la letra capital
• Uso de notas separadas o
destacados
• Creación de un titulo
• Colocación de títulos en un texto
• Color en los textos
• ¿Qué es la Infografía?
• Tipos de Infográfia
• Perfil del Infográfista
• Creación de formas con textos
• Introducción de las formas de
figuras
• Tamaño de tipo y longitud de tipo
Introducción 6
99
102
103

6 Introducción 7Introducción
El libro Principios Básicos del Diseño
Editorial es un pequeño “vistazo” a la
perspectiva que se tiene hoy en día del
diseño gráfico a través de los medios
impresos y la organización de elementos
básicos dentro de un diseño. En el
mundo del diseño gráfico se pueden
apreciar diversidad de tendencias y en
la actualidad, sobre todo de manera
digital; lo cual al hacer uso de estas
herramientas digitales ha ayudado a que
los diseñadores superen dificultades
sobre el manejo técnico en los diseños.
Dentro del libro se pueden apreciar
diversos estilos para trabajar con esas
herramientas básicas, el cómo manejar
de manera correcta lo visual para
realizar diseños diferentes, atractivos y
sobresalientes del resto que ya existe;
además de diagramaciones acorde a
los diferentes temas que se puedan
manejar en determinado momento. Es
una recopilación breve de información
En base a esto se analizan diferentes
elementos de interés primordial dentro
del diseño y que deben ser pensados de
manera detenida para hacer un buen uso
de los recursos, entre los elementos más
importantes que se deben analizar están
las retículas que dicho sea de paso son la
base dentro de todo diseño, en qué consiste
una retícula, cuáles son sus diferentes
aplicaciones y ejemplos donde se muestran
como es aplicada la retícula según lo que se
está trabajando.
Siguiendo con los temas tratados dentro del
libro podemos apreciar la utilización de los
textos la utilización de las formas basadas
en los textos y el equilibrio que debe de
existir entre la imagen y las cajas de texto
que se utilizan dentro del área donde se
está trabajando, como se sabe el texto debe
manejardiferentespuntajessegúndondese
esté aplicando, las distancias que deberían
existir entre cada párrafo del escrito para
su fácil lectura, y el uso de estos dentro de
un documento editorial, la organización de
elementos dentro del área de trabajo, y todo
lo relacionado a lo editorial y su debido uso.
La correcta organización de elementos
dentro de una página o área de trabajo es un
temamuyimportantedentrodeldiseño,para
una lectura y comprensión mucho más clara
de lo que está leyendo, formas creativas de
ubicación de elementos que permitan variar
diseños, que se conviertan en innovadores
pero que se mantengan dentro de lo
correcto que se debe hacer en un diseño
son temas importantes que son tratados
dentro del libro con un apoyo visual a través
de imágenes.
sobre las bases y principios que se deben
utilizar para la realización del diseño editorial
y que son infaltables a la hora de diseñar y
que como diseñadores integrales deben de
estar siempre presentes en cada uno de los
diseños realizado.

10 ¿Qué es una retícula? 11¿Qué es una retícula?
Los márgenes son los
espacios negativos entre
el borde del formato y el
contenido
Las líneas de flujo son
alineaciones que rompen
el espacio dividiéndolo
en bandas horizontales.
Las zonas espaciales
son grupos de módulos
que, en conjunto, forman
campos claramente
indentificables.
Los marcadores son
indicaciones de posición
para texto subordinado
o repetido a lo largo del
documento.
Los módulos son unidades
individuales de espacio que
están separados por intervalos
regulares que cuando se
repiten en el formato de la
página, crean columnas y
filas.
Las columnas son alineaciones
verticales de tipografía que
crean divisiones horizontales
entre los márgenes. Puede
haber un número cualquiera
de columnas a veces todas
tienen la misma anchura
¿Qué es una retícula?
"Una retícula consiste en un conjunto determinado de
relaciones basadas en la alineación, que actúan como guías
para la distribución de los elementos en todo el formato.
Cada retícula contiene las mismas partes básicas, con
independencia del grado de complejidad que alcance. Cada
parte cumple una función determinada; estas partes pueden
combinarse en función de las necesidades, o bien omitirse
de la estructura general, según la voluntad del diseñador y
dependiendo de la forma en que interprete los requisitos de
información del material".
Construir una estructura adecuada. El trabajo con
retículas depende de dos fases de desarrollo. En
la primera fase, el diseñador se propone valorar
las características informativas y los requisitos de
producción del contenido.
Esta fase es extremadamente importante; la retícula
es un sistema cerrado una vez ha sido desarrollada
y, a la hora de construirla, el diseñador debe tener
en cuenta la idiosincrasia del contenido.
La segunda fase consiste en maquetar el material
de acuerdo con las guías establecidas por la retícula.
Es importante comprender que la retícula, a pesar
de ser una guía precisa, nunca debería imponerse
a los elementos que se colocarán dentro de ella.
Su trabajo es proporcionar una unidad global sin
rebajar la vitalidad de la composición. Un diseñador
no debería tener miedo de tener su propia retícula,
sino forzarla a fin de proponer sus limites.

12 Conceptos básicos de una retícula 13Tipos de retícula
Fragmentar lapáginaenpartes. Construiruna
retícula eficaz para un proyecto determinado
significa valorar de forma profunda el
contenido, especifico de dicho proyecto, en lo
que se refiere a las características visuales y
semánticas del espacio tipográfico. El espacio
tipografíco es gobernado por una serie de
relaciones entre partes y el todo.
Una línea tras otra, se convierte en un párrafo.
Ya no se trata simplemente de una línea, sino
de una forma con un límite físico y visual. El
límite físico crea una referencia para la pagina
y, a medida que se estira y crece, el párrafo
se convierte en una columna, que rompe el
espacio y, al mismo tiempo, convierte en
espacio por sí misma.
Conceptos básicos de una retícula
Retícula Manuscrito
La retícula de bloque o manuscrito es,
estructuralmente, la retícula más sencilla que
puede existir. Su estructura base es un área
grande y rectangular que ocupa la mayor parte
dela página. Su tarea es acoger textos largos
y continuos, como en un libro, y se desarrolló a
partir e la tradición de manuscritos que finalmente
condujo a la impresión de libros.
• Revista a! Diseño México D.F página
interna.

14 Tipos de retícula 15Tipos de retícula
Retícula Jerárquica
A veces, las necesidades informativas y visuales
de un proyecto exigen una retícula extraña que no
encaje en ninguna otra categoría. Estas retículas
se adaptan a las necesidades de la información
que organizan, pero ya están basadas más
bien en la disposición intuitiva de alineaciones
vinculadas a las proporciones de los elementos,
y no intervalos regulares y repetidos. La anchura
de las columnas, al igual que los intervalos entre
estas, tiende a presentar variaciones.
interna.
Retícula Modular
Los proyectos de gran complejidad requieren cierto
grado de control que va más allá del que ofrecería
una retícula de columnas. En esta situación,
la elección más eficaz podría ser una retícula
modular. Una retícula modular es, en esencia
una retícula de columnas con un gran numero
de líneas de flujo horizontales que subdividen las
columnas en filas, creando una matriz de celdas
que se denominan módulos.
interna.

16 Tipos de retícula 17Desconstrucción de retícula
Retícula de Columna
La información que es discontinua presenta la
ventaja de que puede disponerse en columnas
verticales. Dado que las columnas pueden
depender unas de las otras en el caso del texto
corrido, pueden ser independientes si se trata de
pequeños bloques de texto, o bien pueden cruzarse
para crear columnas más anchas, la retícula de
columna es muy flexible y pueden utilizarse para
separar diversos tipos de información.
• Revista a! Diseño México D.F página interna.
Desconstrucciones
conceptuales/verbales
• Niklaus Troxlex, Posters 1977-1999. Cartel
para exposición serigrafía en negro.
El cartel desconstruye el formato a partir de sí
mismo. La maquetación, austera y dramática,con
tipografía negra sobre fondo blanco, muestra la
redundancia conceptual inherente al proyecto.
Ejemplos de desconstrucción de
retícula

18 Desconstrucción de retícula 19Desconstrucción de retícula
Desconstrucciones
conceptuales/verbales
• ImproPlakate, Improvised Posters. Cartel de
exposición, Niklaus Troxlex.
Aquí no existen líneas de base, ni alineaciones,
ni márgenes: las letras flotan libremente como si
estuvieran diseminadas por todo el formato dle
cartel.
Retícula de columnas
desconstruida mediante
collage
• AIGA Nueva York cartel para temporada
cultural.
Una retícula de columnas proporcionada
modularmente se contrapone a una composición
cuyos criterios visuales estan en relación con el
mundo del diseño. Su interación tambien está
modulada por el movimiento sobre y a través de
unos visibles marcos concéntricos1
que generan
una serie de formatos tridimensionales dentro
del cartel.
1 Concéntrico objetos comparta igual centro, eje o
origen con un interior el otro.

Composición geométrica
espontánea
• LIFT cartel promocional, London
Internacional Festival os theatre.
Las diagonales se cruzan y los movimientos
angulares, derivados de yuxtaponer elemntos
lineales fotográficos y tipográficos, organizan
la imaginería y la información de este cartel
dinámicamente. El diseñador utiliza la diagonal
vertical del brazo de la grúa y el repentino ángulo
de la farola que esta más arriba para desorientar
al observador, y al mismo tiempo contar con una
estructura primaria.
Composición óptica
espontánea
El espacio se organiza de modo pictórico,
intuitivo ; las áreas de tensión se equilibran con
áreas de mayor solidez, como por ejemplo líneas
de tipografía con zonas abiertas y nebulosas de
luz y color. La tipografía actúa de acuerdo con
los elementos que la rodean, lo que da lugar a
la cohesión general dentro del cartel, y todos los
elemntos dentro de este pueden interactuar con
total libertad.
• Objects in Space, American Institute os
Graphics Arts, sección Los Ángeles.

• Rhode Island School, cartel de exposición.
La organización de los elementos del collage se
ha realizadoen base a su jerarquía. Cambiando
la ubicación y la cálidad de las texturas, la luz y
la sombra, varia el orden perceptivo de dicha
jerarquía.
Collage tridimensional Retícula jerárquica con
desconstrucción de collage
• Electronic for Imaging, fabricantes de
sistemas de impresión digital

• Los Urbaines, Organización para la
divulgación del arte
• Los Urbaines, Organización para la
divulgación del arte
Composición jerárquica
espontánea

28 Creación de formas de textos 29Creación de formas de textos
Creación de formas de texto
El texto esta en una disposición creativa, sin
interferir con la imágen.
• Árticulo de Revista a!, México "Así como en la educación
tradicional de diseño se
utiliza la manipulación
de formas para que estos
sean más interesantes y
logren captar la atención
del lector, podemos utilizar
el formato de software
DTP para empezar nuestra
exploración del diseño.
El software DTP nos brinda
una gran ventaja en el
sentido que el instrumento
que vamos a utilizar para
explorar las opciones
básicas de diseño es el
mismo que será utilizado
más adelante para crear
diseños acabados y
artes finales a punto de
impresión".
• Software para diseño, diagramación y
cálculo de hojas metálicas en 3D.
Aquí se aprecía como el texto acompaña a la
imágen lo que lo convierte en una formas más
sencilla en su lectura.
Cuando se recurre a diseños como este en el que
se aplican recuadros de color y textos inclinados
se da un agregado de modernidad y variación a la
página.
• Árticulo de Revista a!, México

• Revista a! México, página interna.
"La maqueta de página gira alrededor del equilibrio en la colocación
de los bloques de texto y en la consideración que se hacen con el papel
en blanco que queda alrededor de estos. La interacción de espacios
blancos y el texto pueden llegar a generar variedades de efectos".
En este caso se observa como el texto se encuentra
al lado de la imágen, pero se encuentra justificado,
recalcando más las columnas.
• Árticulo de la Revista a!, sobre la fotografía
en movimiento.
El texto esta dispuesto en 3 columnas que se
rompen al final con una imágen pero sin perder
la disposicion del texto.
• Árticulo de la Revista a!, sobre la fotografía
en movimiento.

• Árticulos de la Revista a!, México páginas
internas.
En este caso el texto se coloca en la parte superior
de la página, con columnas parejas que dirigen la
mirada del lector al final de la página donde están
colocadas las imágenes.
El texto está dispuesto en dos columnas cortas
donde solo se aplican las imágenes al final con una
caja de texto extra que refuerza la información.
• Árticulo de la Revista a!, México página
interna
En este caso el texto ubicado en 3 columnas que
son rotas por las imágenes, el texto se amolda
según la forma de la imágen.

interna
El texto se dispone de manera diferente con una
forma curva, haciendolo mas dinámico a la hora
de realizar la lectura.
interna
En este ejemplo el texto se coloca en 3 columnas
que simulan estar en disminución, dando un
efecto más interesante para la lectura.

36 Introducción de las formas de texto 37Introducción de las formas de texto
"Cuando se combinan
bloques de texto y de figuras,
los elementos básicos del
diseño (equilibrio y uso del
espacio blanco) son las
mismas.
Pero ahora tenemos otro
factoraconsiderar:lacalidad
tonal del bloque de la figura.
El tono de un bloque se
define por la proporción de
blanco y negro que contiene.
Cuanto más negro contiene,
más oscuro es el tono y más
pesado el efecto.
Bloques de diferentes tonos
tendrán sobre la página el
efecto de diferentes pesos
equilibrados entre ellos".
Introducción de las formas de texto
interna
Cuando se hace ingresar la imágen o figura en el
texto rápidamente se comprende que texto es el
que se debe leer para tener más información de
la imágen, lo que funciona como una señal para
atraer la atención del lector.
interna
La imágen rompe con las tres columnas, lo que
hace que el texto comience más y que no parezca
un agujero dentro del diseño, sino más bien un
estilo moderno.
interna
El tamaño y la posición del bloque de texto reflejan
la forma de la fotografía y la equilibra.

38 Introducción de las formas de texto 39Introducción de las formas de texto
interna
Al colocar una imágen que ocupe un espacio
grande dentro de la página crea la sensación de
modernidad.
El texto acompañado por imágenes en la parte
superior e inferior genera un efecto de fácil lectura
al ojo al mismo tiempo que lo vuelve mas atractivo
para el lector.
interna
Siempre que se utiliza mayor espacio en cuanto a
la imágen se genera ese efecto de modernidad y
ayuda mucho colocar el texto primero seguido de
la imágen.
interna

40 Tamaño y longitud de tipo 41Tamaño y longitus de tipo
Tamaño y Longitud de Tipo
"Existen dos clasificaciones
importantes de tipos que se
refieren a su uso a mas de
14 puntos, usados en títulos
y subtítulos, etc. Y tipos
de texto que se componen
de menos de 14 puntos y
generalmente, a 9-12 puntos
que se usan para el texto.
Los tipos de textos tienen
que ser fácilmente legibles
en largos pasajes y tienen
que ser muy visibles para
una lectura intermitente".
interna
Laubicacióndelostextosconuninterlineadojusto
permite que la lectura sea fácil y se comprenda
la línea que debe seguir al momento de leer.
interna
El texto está ubicado sobre un fondo de color, sin
embargo el interlíneado permite que la lectura
sea fácil, pues tiene una separación adecuada
para el ojo del lector.

42 Tamaño y longitud de tipo 43Tamaño y longitus de tipo
interna
El texto usado es extenso y con muy pocas
imágenes dentro del mismo, pero a pesar de esto
la distancia entre cada línea es la correcta y el
puntaje, porque permite una fácil lectura.
interna
La disposición del texto esta en una forma creativa
y dinámica y por su posición podría dificultarse su
lectura sin embargo posee un interlíneado correcto
que permite la lectura del texto.

46 Como organizar una página 47Como organizar una página
Como organizar una página
"A fin de establecer una continuidad visual a lo largo de una
determinada publicación, o a lo largo de una serie de trabajos
gráficos interrelacionados como por ejemplo una serie de
anuncios, los diseñadores usan un plan de composición
mejor conocido como Retícula, esta marca la posición de los
márgenes y las columnas de texto con líneas de guía verticales
y horizontales, de forma que los bloques de texto ocupen la
misma posición relativa en todas las páginas.
Generalmente los materiales impresos se diseñan para
usar en lectura continuada como los libros de texto, novelas
etc., o bien en lectura intermitente como las revistas, libros
de consultas, catálogos, horarios etc. Estas formas de uso
implican diferencias físicas en la forma de confeccionarlos, en
sus tamaños respectivos y en la disposición de los textos en
sus páginas".
Algunos tipos de publicaciones pueden tener
diferente estilos de maquetados para reflejar el
contenido de las distintas secciones editoriales.
Para lograr la adaptación de esta variedad de
composición en las páginas, el diseñador produce
una retícula que se puede usar de diferentes
maneras lo que se conoce como: Retícula Mixta.
Una retícula mixta puede ofrecer simplemente una
retícula distinta para cada cara contrapuesta; las
retículas mixtas complejas deben de diseñarse con
cuidado para que el estilo global de la publicación
se mantenga intacto, sin dejar de permitirle al
diseñador opciones alternativas de maquetado.
Construcción de columnas
Utilización de dos columnas
texto o imagen.
interna.
• Revista a! Diseño
México D.F página
interna.

48 Como organizar una página 49Como organizar una página
Utilización de tres columnas,
texto o imagen
interna.
• Revista
a! Diseño
México
D.F página
interna.
interna.
interna.

50 Como organizar una página 51Uso de los pies de figura
interna.
interna.
Uso de los pies de figuras
Los pies de figura pueden tener varias funciones
dentro del diseño de una página. Son un
dispositivo de edición para conducir al lector desde
las ilustraciones o fotografías hasta el cuerpo
principal del texto. Permiten que el redactor haga
alusión a material que no es posible incluir en el
texto principal.
Al diseñador le permite añadir color al diseño y
relacionar visualmente las figuras y los bloques de
texto, usando el pie de figura como dispositivo de
transición.
Debido a estar físicamente separados del bloque
principal del texto, los pies de figura deben
tratarse en un estilo tipográfico contrastante,
ya sea usando una variante (negrita, cursiva o
condensada), un tamaño distinto, o una clase de
tipo complementaria, pero diferente, o bien quizás
con una combinación de métodos.
El texto justificado o alineado a la izquierda puede
complementarse con pies de figura alineados por
la derecha.
"Se trata de un dispositivo útil, ya que separa claramente el
texto y los pies de figura en situaciones en los que puede haber
alguna confusión entre ambos, tal como en una doble página que
presente una gran figura y solo una pequeña cantidad de texto".

52 Uso de los pies de figura 53Uso de los pies de figura
• Revista VOGUE latinoamérica, mayo
2009
2009

54 Uso de los pies de figura 55Uso de la letra capital
2009
2009
El pie de imagen en esta serie de ejemplos, es muy
utilizado en recuadros de color, o simplemente el
recuadro del texto, si bien se puede observar que
aunque halla mucha saturación de imagenes el
pie de foto siempre se distingue en la imagen.
Uso de la letra capital
LoscalígrafosdemanuscritosdelaEuropamedieval
son la fuente de gran parte del diseño gráfico
moderno, quizás lo que más hemos heredado de
ellos es la mayúscula inicial ampliada, hoy en día
esto puede usarse de la misma manera en que los
copistas solían iluminar las mayúsculas, es decir
para atraer la mirada del lector hacia el principio
de los títulos de los capítulos y partes, y para darle
un contraste al cuerpo principal del texto.
"La forma más normal de usar es como mayúsculas caídas, es
decir letras que entran en el cuerpo de texto, la mayúscula caída
debe ampliarse un número exacto de líneas de texto y alinearse
exactamente enrasando la línea de base con la línea inferior de
texto".
Debido a que forman una parte muy destacada
de la página, debe considerarse cuidadosamente
como enlazan con el cuerpo de texto y como crean
espacio entre ellas y el cuerpo de texto.Como
todas las formas de énfasis en tipografía,

56 Uso d ela letra capital 57Uso de la letra capital
• Revista VOGUE latinoamérica, mayo 2009 • Revista VOGUE latinoamérica, mayo 2009
2009

58 Uso d ela letra capital 59Notas o destacados
• Revista VOGUE latinoamérica, mayo 2009
Uso de notas separadas o destacados
"Además del uso de las iniciales, hay toda una gama de
dispositivos que se pueden usar, tanto funcional como
decorativamente, en una página de texto, muchos de estos
dispositivos están inspirados en los manuscritos. Los copistas
medievales dejaban a menudo grandes márgenes alrededor
de los bloques de texto para colocar sus notas al margen. Estas
tenían el efecto de romper el duro espacio rectilíneo del texto,
dándole más énfasis e interés a la pagina; este efecto se puede
conseguir en base a establecer falsas columnas especialmente
para mostrar las notas separadas (citas extraídas del bloque de
texto que se usan para llamar la atención del lector).Las citas
separadas pueden mostrarse en formas diferentes, a base de
entrar la cita en el texto a un lado, arriba, abajo o en el centro
de las columnas de texto".

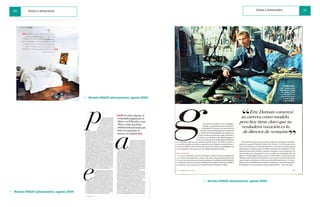

60 Notas o destacados 61Notas o destacados
• Revista VOGUE latinoamérica, agosto 2009

62 Notas o destacados 63Notas o destacados

66 Creación de un título 67Creación de un título
• Revista VOGUE latinoamérica.
En este caso tenemos una portada de la revista
Vogue, donde se aprecia como el título a pesar de
ser cubierta en una parte se sigue comprendiendo,
esto debido a que se utiliza un puntaje correcto en
el título.
Creación de un Título
"La efectividad de un título depende tanto de su contenido como con
el estilo que es tratado, pero es su escala, o tamaño relativo, lo que
asegura que destaque en la página. Con la escala se pueden realizar
trucos visuales, siendo los más potentes dispositivos tan simples como
la inversión y la yuxtaposición.
Las letras de caja baja pueden componerse en tamaños enormemente
grandes, en contrastes con pequeñas mayúsculas; se puede distorsionar
la escala de los signos de puntuación y pequeños símbolos gráficos,
etc".
• Diario de Hoy, El Salvador 2011
Aqui se aprecia como el título es lo que sobresale
en toda la página, a pesar de ser un texto simple,
pero posee un puntaje adecuado para captar la
atención del lector.

• Revista a!, México, página interna.
El título esta siendo usado con una tipografía
simple en la parte superior del artículo, pero se
maneja una imágen que agrega más interés
al lector y hace referencia sobre que tratará el
artículo.
• Portafolio Milimetroazul, Diseño Editorial.
El título en la portada sobresale a pesar de estar
sobre un fondo bastante llamativo, cuenta con
una buena ubicación y un puntaje adecuado.

En este caso el título del artículo comienza con
un tamaño grande y poco a poco disminuye pero
siempre con un puntaje que permite la lectura.
Y aunque el título no se encuentra en la parte
superior de la página, ni centrado logra que la
vista se dirija hacía el.
Este otro caso el título está colocado enmedio
de la página hacia el lado izquierdo, con una
tipografía simple, lo que permite que la mirada se
dirija hacía el además del color, es el puntaje que
se está manejando.

Uso de tipografías simples pero utilizando el recurso
de agrandar la letras para resaltar información y que la
atención sea centrada en el título.
• Concurso Made, mallorca, España
El título se encuentro en un lugar clave dentro de
la página y con una posición diferente al jugar con
la tipografía.

74 Colocación de títulos en un texto 75Colocación de títulos en un texto
Colocación de títulos en un texto
"Al considerar los títulos, subtítulos y texto dentro de una retícula es
obvio que existe jerarquía lógica en su relación y el misión del tipógrafo
reflejar visualmente esta jerarquía, tanto en el maquetado como en la
elección de clases de tipos, tamaños y variantes".
El uso de los títulos al centro de la página y
parte superior permite que la mirada se dirija
rápidamente hacía ese punto del artículo.
En este caso la importancia del título se indica
por el tamaño de la tipografía y la longitud en que
estan compuestas.

76 Colocación de títulos en un texto 77Colocación de títulos en un texto
• Revista a!, México página interna
Al hacer uso de una franja de color fácilmente se
identifica cual es el título de lo que se esta leyendo.
Otro ejemplo donde se aplica una franja de color
y se coloca el título, lo que permite que se observe
donde comienza la lectura.

78 Color en los textos 79Color en los textos
Color en los textos
"Diseñar con tipos y colores es un gran reto, ya que cuando los colores
y los tipos aúnan sus fuerzas, el riesgo de errar se acentúa; aunque
también es cierto que la combinación de tipos y color hace que se
resalte los atributos visuales y expresivos de la tipografía.
En la elección del color uno de los aspectos que debemos no olvidar
es la legibilidad tipográfica. La tarea del diseñador es combinar
las propiedades del tipo y el color para multiplicar su potencial
comunicativo. Estos dos elementos pueden dar vida a un texto que,
de otro modo, fracasaría en su vertiente comunicativa".
En este caso se puede ver como el texto se
encuentro con diferente colores, pero apesar de
esto sigue siendo entendible.
• Catálogo de libros Argentinos, Feria de
Frankfurt
La tipografía ha sido usada con diferentes colores
sobre un fondo negro que permite que el texto
resalte.
• Catálogo sobre uso correcto de la tipografía.
El uso de un fondo oscuro y encima una tipografía
de color claro siempre funciona para una buena
lectura.

80 Color en los textos 81Color en los textos
"Para alcanzar la óptima
legibilidad cuando se diseña
con tipos y color se han de
sopesar cuidadosamente las
tres propiedades del color (tono,
valor e intensidad) y determinar
el contraste apropiado entre
las letras y su fondo. Cuando
se combinan tipos y color,
el equilibrio entre estas
características es crucial".
• Artículo sobre Rafael Nadal
El título del artículo en grande y con colores vivos
hacen que resalte; a pesar de usar un mismo color
en la tipografía y el fondo, al bajar la intensidad de
uno de estos funciona de manera correcta.
• Revista TU, 2010
El título del artículo en grande y con colores vivos
hacen que resalte; a pesar de usar un mismo color
en la tipografía y el fondo, al bajar la intensidad de
uno de estos funciona de manera correcta.
• Catálogo de posters basados en tipografía
Un claro ejemplo del uso adecuado de las
degradaciones de colores y diferentes puntajes.
• Composición tipográfica, Joel Parra
Portafolio ( Diseñador Gráfico, Ilustrador)
El manejo de la tipografía en diferentes colores y
posiciones hace que el diseño se convierta en algo
mucho mas atractivo para el lector.

84 ¿Qué es Infografía 85Tipos de Infografía
¿Qué es la Infografía?
"La infografía es una representación más visual que la propia
de los textos, en la que intervienen descripciones, narraciones o
interpretaciones, presentadas de manera gráfica normalmente
figurativa, que pueden o no coincidir con grafismos abstractos y/o
sonidos.
La infografía nació como un medio de transmitir información
gráficamente. Los mapas, gráficos, viñetas, etc. son infogramas,
es decir unidades menores de la infografía, con la que se presenta
una información completa aunque pueda ser complementaria o de
síntesis".
El término también se ha popularizado para
referirse a todas aquellas imágenes generadas
por ordenador. Más específicamente suele hacer
referencia a la creación de imágenes que tratan de
imitarelmundotridimensionalmedianteelcálculo
del comportamiento de la luz, los volúmenes, la
atmósfera, las sombras, las texturas, la cámara,
el movimiento, etc.
El gráfico de barras es utilizado, generalmente
para cálcular una información la cual contiene,
cifras y datos.
A su vez no solo se pueden generar gráficos de
barras sino también: pastel, lineal,etc.
Tipos de Infografía
Gráficos
• Prensa Gráfica, diario de El Salvador, tema
electricidad por Oscar Corvera

86 Tipos de Infografía 87Tipos de Infografía
Diagramas
• Prensa Gráfica, diario de El Salvador
Periodística

La infografía períodistica, se basa en recopilar
algun tipo de información, ya sea una noticia, un
caso, acontecimientos etc. En los que el hecho no
se puede explicar solo con texto sino tambien de su
respectiva imagen (ilustración).

Arquitectónica
La infografía arquitectónica muestra las partes o
secciones que tiene una estructura, de que esta
compuesto, o cual es el área del espacio que se
desea seccionar.

Educativa
• Prensa Gráfica, diario de El Salvador, por Rné
Rivas
Así como las demas en el caso de salud, los
infograficos se destacan débido a los numeros
temas que pueden ser abarcados por esta, y se
refuerza la imagen mediante el texto.

Cine
Multimedia

96 Perfil del infografista 97Entrevista
Perfil del Infográfista
Nombre: René Rodríguez.
Estudios: Instituto CENAR.
Ocupación: Infografista Diario de Hoy
Desempeño: Realizar infográficos, ya sea
periodistico o de cualquier tipo.
¿Cómo empezó en el área de la infografía?
Al principio no entre de un solo al área infografía
sino, que estaba en anuncios de prensa, después
de cierto tiempo necesitaban personal en la parte
de infografía y fue así como empezó a hacer
ilustraciones o grafico.
¿Cual ha sido su estudio en cuanto al diseño?
Se especializó en la escuela de arte CENAR del
El Salvador, en la cual recibió una formación
completa, base que le sirvió para poder hacer sus
diseños, ilustraciones, etc.
¿Función principal?
La función principal es hacer infografico, de ves en
cuando montajes y a veces diseñan paginas pero
no siempre el infografico es el que diseña toda
la pagina de la noticia, sino que el diseñador se
encarga de ajustar la infografía al texto adecuado.
¿Qué programa utiliza para generar las
ilustraciones vectoriales?
Utilizó Macromedia freehand, aunque reconozco
que en un futuro me tocara aprender adobe
Illustrator.
¿Ilustra a mano también?
Generalmente no, mi principal arma para diseñar
es el freehand donde creo los vectores y me parece
un programa que puedo ocupar bastante bien
debido a los efectos que quiero realizar, pero en
consideración a esto debo admitir que para una
mejor ilustración es bueno hacerla manualmente
para apreciar la riqueza de texturas.
¿Cómo es el proceso para crear una infografía?
Bueno, primero el infografista debe ir con el
periodista ya que el periodista ve la noticia solo
desde el punto de vista en el que el lo quiere ver,
en cambio el infografista tiene una vista más
amplia de cómo ocurre el suceso, luego de eso el
infografista investiga la escena, también habla con
las personas que se encuentran en el lugar y luego
hace apuntes o bocetos de cómo es la vista de la
escena, generando los pasos para la información,
se toman también fotografías las cuales ayudan o
sirven de referencia para poder realizar el proceso
de la infografía.
¿Cómo aprendió a elaborar la infografía?
Como dije anteriormente comencé a trabajar en
el Diario de hoy, en la sección de Anuncios luego
el diario introdujo la parte de infografía hace ya
varios años, fue ahí donde incurrí en el área de
infografía; siendo esta nueva en la parte de diseño
del periódico.
¿Cómo selecciona la noticia o el tema de la
infografía?
El tema o noticia no lo seleccionamos nosotros
los infografista, sino que depende de una noticia
que el periodista no pueda cubrir, se realiza un
infografico o sino para temas especiales que el
diario saca en suplementos, como infografía de
temas ecológicos, salud etc.
¿Qué recurso utiliza para realizar la ilustración?
A parte de ir al lugar en este caso si es de una
noticia, accidente etc, me encargo de investigar
con la gente, policías o personas que vieron los
hechos para poder hacer el bosquejo de una vista
general de lo que paso, también el recurso de la
fotografía ayuda mucho a la hora de bosquejar un
boceto final, ya que esto me ayuda a mi para no
solo quedarme con un plano de la noticia sino con
varios.

98 Entrevista 99Glosario
¿En cuanto tiempo realiza la infografía?
El tiempo varia según donde ocurran los hechos,
si el lugar queda muy lejos de la capital nos
toca ir estarnos una o dos hora y luego volver y
bocetar una idea final, que para ello en realizarlo
todo nos tardamos de una a dos horas lo mucho,
ya dependiendo si es un tema más amplio de
infografía nos tardamos lo más un día, esto es
porque el periódico a veces saca esta sección al
día siguiente o sino días después pero se tiene que
presentar en una fecha establecida.
¿Cuál es la función de la infografía?
La infografía tiene como función principal ser fiel
a la información, resumir un tema global en una
ilustración, vector o grafico el tema en general
de la infografía siendo fiel a lo que esta da en la
investigación.
¿Como fue su interés por esta rama?
Yoempecéatrabajaryha aprenderdeprogramasde
diseño debido a la curiosidad de experimentar aun
más y debido a que cada ves la tecnología aumenta
más uno tiene que conocer nuevas herramientas
que le sirvan para el desarrollo.
¿Cuántas infografías realiza por semana?
No hay un número específico pero, a veces se
hacen adelantos de temas que se van a sacar en
un periodo establecido, a la semana se hacen de
3 a más dependiendo también de la cantidad de
trabajo que sea.
"Como Infográfista del diario de Hoy, René Rodriguez expresa que
ser infográfista es un área del Diseñador que completa muchas áreas
del Diseño Gráfico, en las cuales se ponen muy en práctica a la hora
de realizar infográficos, el Diario de Hoy fué el primer periódico del
país en implementar este tipo de arte visual en sus páginas".
Glosario
A
Alineación te texto: La alineación determina la
posición de un párrafo en relación con los bordes de
su bloque de texto.
Alineación óptica: Una alineación que no es la
verdadera, pero es la que funciona visualmente.
Diagramas: Gráficos que presentan en forma
esquematizada información relativa a algún tipo de
ámbito.
Doble página: Páginas que encaran en una
publicación.
Barras: Véase Gráfica de barras.
Borde externo: Margen del borde exterior de la
página.
Enrasar: Cuando se nivela o iguala una cosa con
otra, buscando que tengan un mismo nivel o altura.
Escala: Sucesión ordenada de valores distintos
pertenecientes a una misma cualidad.
Calígrafos: Los calígrafos son aquellas personas
que escriben a mano de una buena manera.
Columna: Las partes en que se divide en forma
vertical una página.
Concéntrico: Se aplica a todas aquellas figura u
objeto que comparten el mismo centro o eje.
Copistas: Este término se aplicaba a las personas
que se dedicaban a copiar manuscritos cuando aun
no existía la imprenta.
B
C
D
E
F
Familia de Fuentes: Todos los estilos y versiones
elacionados con un tipo.
Folio: Número de página.
Formato: Tamaño y forma de una publicación.
Fuente: Conjunto de todos los carácteres de letras y
números, signos de puntuación, signos y acentos en
una clase de tipo determinada.

100 Glosario 101Glosario
I
Infografía: es una representación más visual
que la propia de los textos, en la que intervienen
descripciones, narraciones o interpretaciones,
presentadas de manera gráfica normalmente
figurativa, que pueden o no coincidir con grafismos
abstractos y/o sonidos.
Interlineado: El espacio vertical que existe entre las
líneas de texto se denomina interlineado. En el texto
latino, el interlineado se mide desde la línea de base
de una línea de texto hasta la línea de base de la
línea anterior. La línea de base es la línea invisible
en la que se "apoyan" la mayoría de las letras.
J
Justificación: Disposición de un texto en que tanto el
borde derecho como el izquierdo de la columna se
alinean verticalmente.
M
Maquetar: Acción de dar formato a un texto.
Márgenes: Espacio en blanco que se deja alrededor
de una página manuscrita o impresa.
Software DTP: La autoedición, publicación de
escritorio o desktop publishing (DTP) en inglés,
consiste en sistemas informáticos de tratamiento
gráfico que combinan un computador personal y
un programa de diagramación de páginas.
P
Párrafo: El párrafo es la unidad de formato de texto
más importante de Word. Al párrafo se aplican
funciones como alineación, interlineado, sangrado,
espaciado, bordes, colocación, etc. Un párrafo es
cualquier cantidad de texto.
Peso Visual: fuerza con que un elemento de una
composición atrae la vista del espectador.
Pie de figura: Es un texto que aparece en el borde
inferior de una imagen, con frecuencia sobre
impuesto a ella, aportando información adicional
sobre la misma.
Puntaje: Tamaño que se le asigna a la tipografía
dentro de un texto.
R
Retícula: La retícula es un conjunto de relaciones
basadas en la alineación, actúan como guías en
la distribución en los elementos de todo formato.
S
T
Título: Es una palabra o frase que permite conocer
el nombre del artículo que estamos leyendo u
observando.
Texto: Texto principal de cualquier documento.
Texto centrado: El texto centrado o alineado desde
el centrose compone simétricamente respecto a un
eje vertical con bordes.
V
Versalitas: Mayúsculas compuestas de la misma
altura que las letras de la caja baja.

102 Créditos 103Bibliografía
BibliografíaCréditos Agradecimientos
• Diseñar con y sin retícula. Editorial Gustavo
Gill,SA
• Diseño Para La Autoedición (DTP). editorial
Gustavo Gill, SA
• Revista a! México D.F
• Niklaus Troxlex, Posters 1977-1999. Cartel para
exposición serigrafía en negro.
• ImproPlakate, Improvised Posters. Cartel de
exposición, Niklaus Troxlex.
• AIGA Nueva York cartel para temporada cultural.
• LIFT cartel promocional, London Internacional
Festival os theatre.
• Objects in Space, American Institute os Graphics
Arts, sección Los Ángeles.
• Rhode Island School, cartel de exposición.
• Electronic for Imaging, fabricantes de sistemas
de impresión digital
• Los Urbaines, Organización para la divulgación
del arte
• Software para diseño, diagramación y cálculo
de hojas metálicas en 3D.
• Revista VOGUE latinoamérica, mayo 2009
• Revista VOGUE latinoamérica.
• Portafolio Milimetroazul, Diseño Editorial.
Concurso Made, mallorca, España
• Catálogo de libros Argentinos, Feria de Frankfurt
• Catálogo sobre uso correcto de la tipografía.
• Revista TU, 2010
•
• Artículo sobre Rafael Nadal
• Composición tipográfica, Joel Parra Portafolio (
Diseñador Gráfico, Ilustrador)
• Prensa Gráfica, diario de El Salvador, tema
electricidad por Oscar Corvera
Reunir material para un libro como éste dependio
del esfuerzo y la buena voluntad de nosotras como
diseñadoras y estudiantes así como también de
personas que asesoraron el ritmo del libro, y otras
colaboraciones.
Graciasalesfuerzo deClaraVelízyKatherinePortillo,
de reunir todo el material ilustrativo y textual del
libro, por su entrega constante para asegurarse de
que todo funcionara a la perfección, y su busqueda .
Gracias por el tiempo de René Rodriguez infografista
del Diario de Hoy quién nos dedicó dos horas de su
valioso tiempo, para realizar la entrevista sobre
infografía, y quién nos explicó detalladamente el
valor y la importancia de la infografía en nuestro
país.
Sincero agradecimiento a Mónica Moz, catédratica
de la Universidad Don Bosco, por revisar
constantemente el material visual del libro y su
contenido.
A la editorial VEINTI/CUATRO por su interés y apoyo
hacia sobre el libro.
Por último, aunque sin ser por ello menos
importante, a nuestros padres quienes nos brindan
la ayuda necesaria, y su apoyo constante.
Concepto: Alineaciones equilibradas.
Familia de Fuentes: Franklin Gothic Book
Franklin Gothic Medium
Paleta cromática: Turquesa
Blanco
Negro
Diseñadoras: Kathrine Stefany Portillo
Clara María Velís
Diseño del Libro : Katherine Portillo
Diagramación: Katherine Portillo
Clara María Velís
Lugar de Impresión: Dprint.Print on Demand
Dirección: Avenida Olímpica y Pje. 3, Nº 3523 Edif.
Su Casa, Locales 1 y 2 San Salvador, El Salvador,
C.A., 503 San Salvador, El Salvador
Tipo de papel: Couche
Adhesivo
Empastado: Julio José Franco

Principiios del diseño editorial

Principiios del diseño editorial

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Principiios del diseño editorial

Más de IPAD - Instituto Peruano de Arte y Diseño

Principiios del diseño editorial
