CLASE RIEGO Y DRENAJE. ABNER CLARA

1. Tema 6: TIPOS O MÉTODOS DE
RIEGO
PRESENTADO POR: ING. ABNER CLARA
30 DE JULIO DE 2013
1
UNIVERSIDAD NACIONAL EXPERIMENTAL
“FRANCISCO DE MIRANDA”
VICERRECTORADO ACADÉMICO
COORDINACIÓN DE LOS PROGRAMAS
NACIONALES Y MUNICIPALIZADOS.

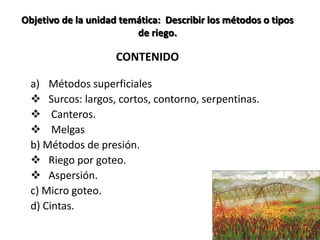

2. CONTENIDO
a) Métodos superficiales
 Surcos: largos, cortos, contorno, serpentinas.
 Canteros.
 Melgas
b) Métodos de presión.
 Riego por goteo.
 Aspersión.
c) Micro goteo.
d) Cintas.
2
Objetivo de la unidad temática: Describir los métodos o tipos
de riego.

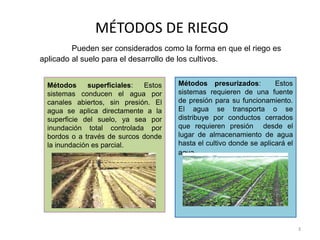

3. MÉTODOS DE RIEGO
3
Pueden ser considerados como la forma en que el riego es
aplicado al suelo para el desarrollo de los cultivos.
Métodos superficiales: Estos
sistemas conducen el agua por
canales abiertos, sin presión. El
agua se aplica directamente a la
superficie del suelo, ya sea por
inundación total controlada por
bordos o a través de surcos donde
la inundación es parcial.
Métodos presurizados: Estos
sistemas requieren de una fuente
de presión para su funcionamiento.
El agua se transporta o se
distribuye por conductos cerrados
que requieren presión desde el
lugar de almacenamiento de agua
hasta el cultivo donde se aplicará el
agua.

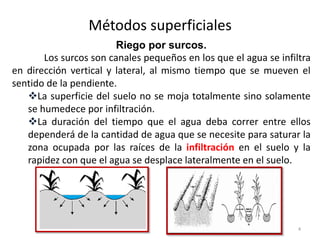

4. Métodos superficiales
4
Riego por surcos.
Los surcos son canales pequeños en los que el agua se infiltra
en dirección vertical y lateral, al mismo tiempo que se mueven el
sentido de la pendiente.
La superficie del suelo no se moja totalmente sino solamente
se humedece por infiltración.
La duración del tiempo que el agua deba correr entre ellos
dependerá de la cantidad de agua que se necesite para saturar la
zona ocupada por las raíces de la infiltración en el suelo y la
rapidez con que el agua se desplace lateralmente en el suelo.

5. Métodos superficiales

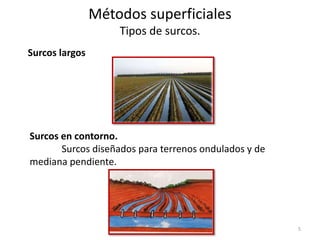

Tipos de surcos.
5
Surcos largos
Surcos en contorno.
Surcos diseñados para terrenos ondulados y de
mediana pendiente.

6. Métodos superficiales
6

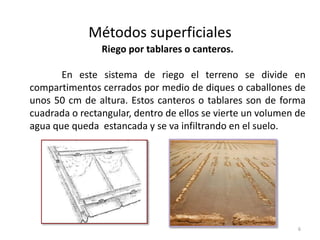

Riego por tablares o canteros.
En este sistema de riego el terreno se divide en
compartimentos cerrados por medio de diques o caballones de
unos 50 cm de altura. Estos canteros o tablares son de forma
cuadrada o rectangular, dentro de ellos se vierte un volumen de
agua que queda estancada y se va infiltrando en el suelo.

7. Métodos superficiales
Serpentinas
Este método constituye uno de los más
comúnmente utilizados en los cultivos hortícolas, siendo
un procedimiento idóneo para el riego de terrenos
pendientes, de baja capacidad de infiltración y
susceptibles a la erosión hídrica.
7

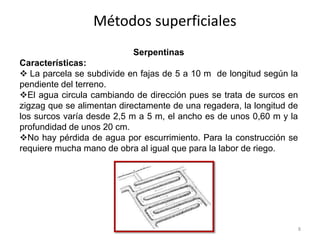

8. Métodos superficiales
Serpentinas
Características:
 La parcela se subdivide en fajas de 5 a 10 m de longitud según la
pendiente del terreno.
El agua circula cambiando de dirección pues se trata de surcos en
zigzag que se alimentan directamente de una regadera, la longitud de
los surcos varía desde 2,5 m a 5 m, el ancho es de unos 0,60 m y la
profundidad de unos 20 cm.
No hay pérdida de agua por escurrimiento. Para la construcción se
requiere mucha mano de obra al igual que para la labor de riego.
8

9. Métodos superficiales

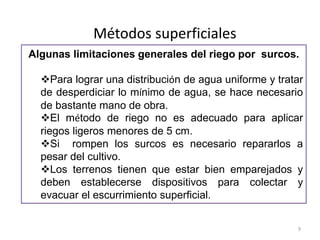

Algunas limitaciones generales del riego por surcos.
Para lograr una distribución de agua uniforme y tratar
de desperdiciar lo mínimo de agua, se hace necesario
de bastante mano de obra.
El método de riego no es adecuado para aplicar
riegos ligeros menores de 5 cm.
Si rompen los surcos es necesario repararlos a
pesar del cultivo.
Los terrenos tienen que estar bien emparejados y
deben establecerse dispositivos para colectar y
evacuar el escurrimiento superficial.
9

10. Métodos superficiales
10

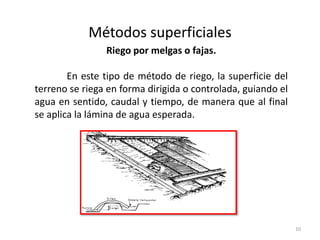

Riego por melgas o fajas.
En este tipo de método de riego, la superficie del
terreno se riega en forma dirigida o controlada, guiando el
agua en sentido, caudal y tiempo, de manera que al final
se aplica la lámina de agua esperada.

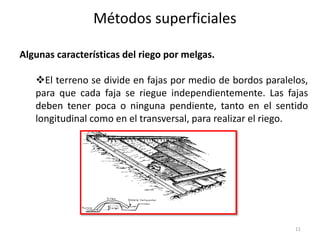

11. Algunas características del riego por melgas.
El terreno se divide en fajas por medio de bordos paralelos,
para que cada faja se riegue independientemente. Las fajas
deben tener poca o ninguna pendiente, tanto en el sentido
longitudinal como en el transversal, para realizar el riego.
Métodos superficiales
11

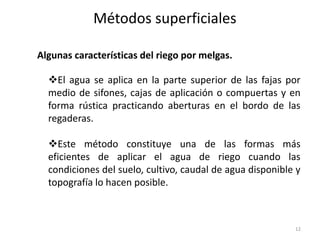

12. Métodos superficiales
12
El agua se aplica en la parte superior de las fajas por
medio de sifones, cajas de aplicación o compuertas y en
forma rústica practicando aberturas en el bordo de las
regaderas.
Este método constituye una de las formas más
eficientes de aplicar el agua de riego cuando las
condiciones del suelo, cultivo, caudal de agua disponible y
topografía lo hacen posible.
Algunas características del riego por melgas.

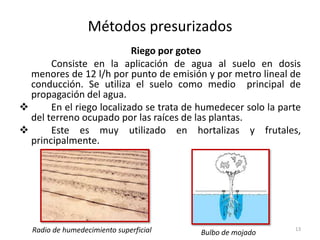

13. Métodos presurizados
Riego por goteo
Consiste en la aplicación de agua al suelo en dosis
menores de 12 l/h por punto de emisión y por metro lineal de
conducción. Se utiliza el suelo como medio principal de
propagación del agua.
 En el riego localizado se trata de humedecer solo la parte
del terreno ocupado por las raíces de las plantas.
 Este es muy utilizado en hortalizas y frutales,
principalmente.
13Radio de humedecimiento superficial Bulbo de mojado

14. Métodos presurizados

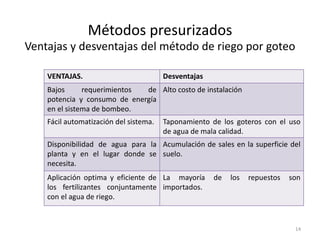

Ventajas y desventajas del método de riego por goteo
14
VENTAJAS. Desventajas
Bajos requerimientos de
potencia y consumo de energía
en el sistema de bombeo.
Alto costo de instalación
Fácil automatización del sistema. Taponamiento de los goteros con el uso
de agua de mala calidad.
Disponibilidad de agua para la
planta y en el lugar donde se
necesita.
Acumulación de sales en la superficie del
suelo.
Aplicación optima y eficiente de
los fertilizantes conjuntamente
con el agua de riego.
La mayoría de los repuestos son
importados.

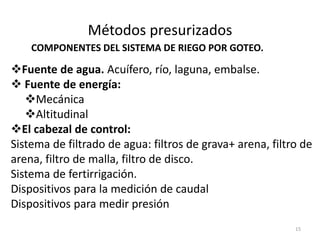

15. Métodos presurizados
Fuente de agua. Acuífero, río, laguna, embalse.
 Fuente de energía:
Mecánica
Altitudinal
El cabezal de control:
Sistema de filtrado de agua: filtros de grava+ arena, filtro de
arena, filtro de malla, filtro de disco.
Sistema de fertirrigación.
Dispositivos para la medición de caudal
Dispositivos para medir presión
15
COMPONENTES DEL SISTEMA DE RIEGO POR GOTEO.

16. Métodos presurizados
16

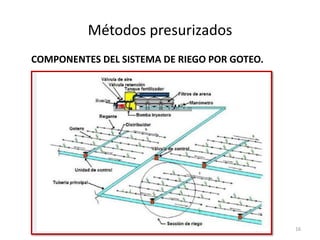

COMPONENTES DEL SISTEMA DE RIEGO POR GOTEO.

17. Métodos presurizados
17
Riego por aspersión
El agua se distribuye en forma de lluvia artificial a través
de equipo especial de rociado.
Es una técnica de riego que permite la aplicación de agua
a semejanza de la lluvia, conduciéndola desde una fuente, a
través de conductos cerrados (tuberías), hasta los aspersores,
estando estos colocados con una disposición tal que permita la
distribución uniforme del agua aplicada.

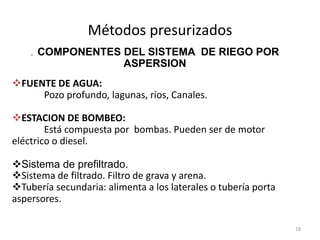

18. Métodos presurizados
18
. COMPONENTES DEL SISTEMA DE RIEGO POR
ASPERSION
FUENTE DE AGUA:
Pozo profundo, lagunas, ríos, Canales.
ESTACION DE BOMBEO:
Está compuesta por bombas. Pueden ser de motor
eléctrico o diesel.
Sistema de prefiltrado.
Sistema de filtrado. Filtro de grava y arena.
Tubería secundaria: alimenta a los laterales o tubería porta
aspersores.

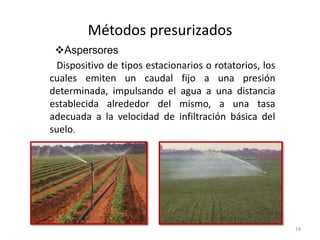

19. Métodos presurizados
19
Aspersores
Dispositivo de tipos estacionarios o rotatorios, los
cuales emiten un caudal fijo a una presión
determinada, impulsando el agua a una distancia
establecida alrededor del mismo, a una tasa
adecuada a la velocidad de infiltración básica del
suelo.

20. Métodos presurizados
20

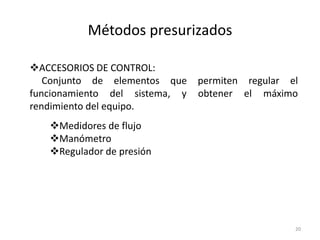

ACCESORIOS DE CONTROL:
Conjunto de elementos que permiten regular el
funcionamiento del sistema, y obtener el máximo
rendimiento del equipo.
Medidores de flujo
Manómetro
Regulador de presión

21. Métodos presurizados

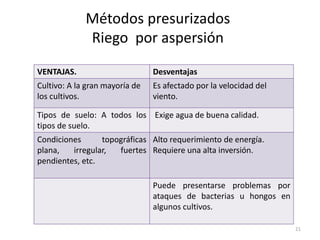

Riego por aspersión
21
VENTAJAS. Desventajas
Cultivo: A la gran mayoría de
los cultivos.
Es afectado por la velocidad del
viento.
Tipos de suelo: A todos los
tipos de suelo.
Exige agua de buena calidad.
Condiciones topográficas
plana, irregular, fuertes
pendientes, etc.
Alto requerimiento de energía.
Requiere una alta inversión.
Puede presentarse problemas por
ataques de bacterias u hongos en
algunos cultivos.

22. 22

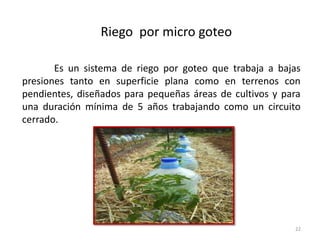

Riego por micro goteo
Es un sistema de riego por goteo que trabaja a bajas
presiones tanto en superficie plana como en terrenos con
pendientes, diseñados para pequeñas áreas de cultivos y para
una duración mínima de 5 años trabajando como un circuito
cerrado.

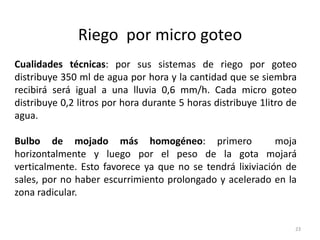

23. Riego por micro goteo
23
Cualidades técnicas: por sus sistemas de riego por goteo
distribuye 350 ml de agua por hora y la cantidad que se siembra
recibirá será igual a una lluvia 0,6 mm/h. Cada micro goteo
distribuye 0,2 litros por hora durante 5 horas distribuye 1litro de
agua.
Bulbo de mojado más homogéneo: primero moja
horizontalmente y luego por el peso de la gota mojará
verticalmente. Esto favorece ya que no se tendrá lixiviación de
sales, por no haber escurrimiento prolongado y acelerado en la
zona radicular.

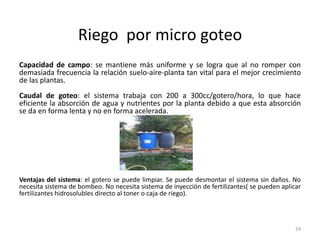

24. Riego por micro goteo
Capacidad de campo: se mantiene más uniforme y se logra que al no romper con
demasiada frecuencia la relación suelo-aire-planta tan vital para el mejor crecimiento
de las plantas.
Caudal de goteo: el sistema trabaja con 200 a 300cc/gotero/hora, lo que hace
eficiente la absorción de agua y nutrientes por la planta debido a que esta absorción
se da en forma lenta y no en forma acelerada.
Ventajas del sistema: el gotero se puede limpiar. Se puede desmontar el sistema sin daños. No
necesita sistema de bombeo. No necesita sistema de inyección de fertilizantes( se pueden aplicar
fertilizantes hidrosolubles directo al toner o caja de riego).
24

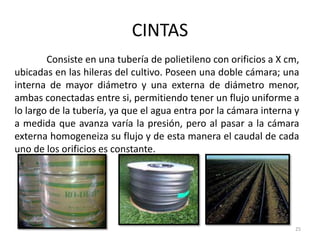

25. CINTAS
25
Consiste en una tubería de polietileno con orificios a X cm,
ubicadas en las hileras del cultivo. Poseen una doble cámara; una
interna de mayor diámetro y una externa de diámetro menor,
ambas conectadas entre si, permitiendo tener un flujo uniforme a
lo largo de la tubería, ya que el agua entra por la cámara interna y
a medida que avanza varía la presión, pero al pasar a la cámara
externa homogeneiza su flujo y de esta manera el caudal de cada
uno de los orificios es constante.

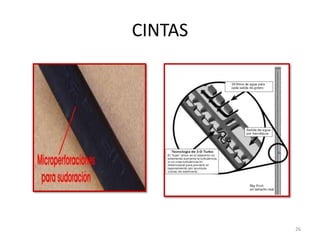

26. CINTAS
26

27. 27

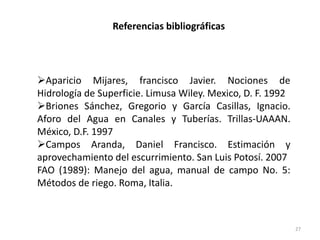

Referencias bibliográficas
Aparicio Mijares, francisco Javier. Nociones de
Hidrología de Superficie. Limusa Wiley. Mexico, D. F. 1992
Briones Sánchez, Gregorio y García Casillas, Ignacio.
Aforo del Agua en Canales y Tuberías. Trillas-UAAAN.
México, D.F. 1997
Campos Aranda, Daniel Francisco. Estimación y
aprovechamiento del escurrimiento. San Luis Potosí. 2007
FAO (1989): Manejo del agua, manual de campo No. 5:
Métodos de riego. Roma, Italia.
