1. SISTEMAS Y METODOS DE RIEGO
Ing° Percy Vega

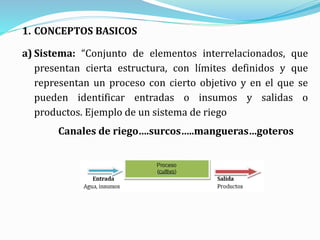

2. 1. CONCEPTOS BASICOS
a) Sistema: “Conjunto de elementos interrelacionados, que
presentan cierta estructura, con límites definidos y que
representan un proceso con cierto objetivo y en el que se
pueden identificar entradas o insumos y salidas o

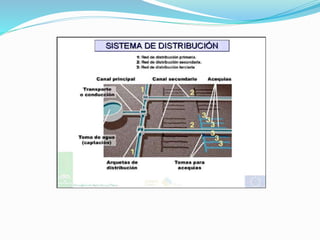

productos. Ejemplo de un sistema de riego
Canales de riego….surcos…..mangueras…goteros

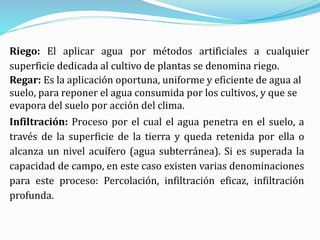

4. Riego: El aplicar agua por métodos artificiales a cualquier
superficie dedicada al cultivo de plantas se denomina riego.
Regar: Es la aplicación oportuna, uniforme y eficiente de agua al
suelo, para reponer el agua consumida por los cultivos, y que se
evapora del suelo por acción del clima.
Infiltración: Proceso por el cual el agua penetra en el suelo, a
través de la superficie de la tierra y queda retenida por ella o
alcanza un nivel acuífero (agua subterránea). Si es superada la
capacidad de campo, en este caso existen varias denominaciones
para este proceso: Percolación, infiltración eficaz, infiltración
profunda.

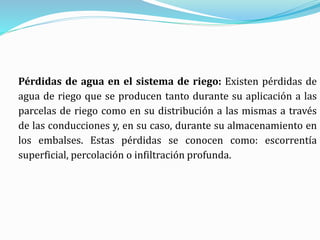

6. Pérdidas de agua en el sistema de riego: Existen pérdidas de
agua de riego que se producen tanto durante su aplicación a las
parcelas de riego como en su distribución a las mismas a través
de las conducciones y, en su caso, durante su almacenamiento en
los embalses. Estas pérdidas se conocen como: escorrentía
superficial, percolación o infiltración profunda.

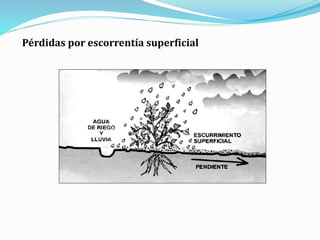

7. Pérdidas por escorrentía superficial

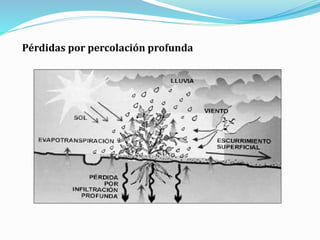

8. Pérdidas por percolación profunda

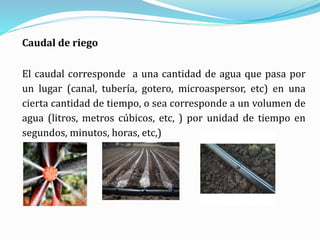

9. Caudal de riego
El caudal corresponde a una cantidad de agua que pasa por
un lugar (canal, tubería, gotero, microaspersor, etc) en una
cierta cantidad de tiempo, o sea corresponde a un volumen de
agua (litros, metros cúbicos, etc, ) por unidad de tiempo en
segundos, minutos, horas, etc,)

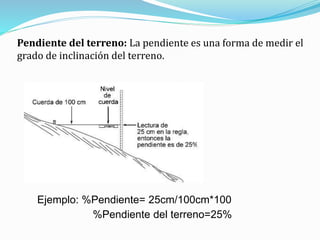

10. Pendiente del terreno: La pendiente es una forma de medir el
grado de inclinación del terreno.
Ejemplo: %Pendiente= 25cm/100cm*100
%Pendiente del terreno=25%

11. SISTEMAS Y METODOS
DE RIEGO

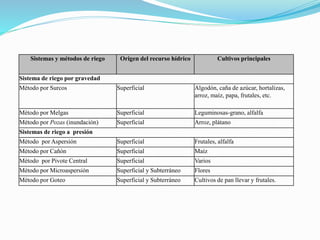

12. Sistemas y métodos de riego Origen del recurso hídrico Cultivos principales
Sistema de riego por gravedad
Método por Surcos Superficial Algodón, caña de azúcar, hortalizas,
arroz, maíz, papa, frutales, etc.
Método por Melgas Superficial Leguminosas-grano, alfalfa
Método por Pozas (inundación) Superficial Arroz, plátano
Sistemas de riego a presión
Método por Aspersión Superficial Frutales, alfalfa
Método por Cañón Superficial Maíz
Método por Pivote Central Superficial Varios
Método por Microaspersión Superficial y Subterráneo Flores
Método por Goteo Superficial y Subterráneo Cultivos de pan llevar y frutales.

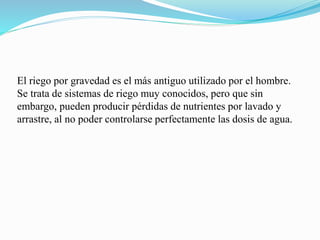

13. El riego por gravedad es el más antiguo utilizado por el hombre.
Se trata de sistemas de riego muy conocidos, pero que sin
embargo, pueden producir pérdidas de nutrientes por lavado y
arrastre, al no poder controlarse perfectamente las dosis de agua.

14. SISTEMA DE RIEGO POR
SUPERFICIE O GRAVEDAD

16. En este método, el agua se aplica directamente sobre la superficie
del suelo, por gravedad. El propio suelo actúa como sistema de
distribución dentro de la parcela, desde la cabecera de la parcela,
hasta llegar a todos los puntos de ella. Finalmente el agua alcanza
la cola de la parcela.

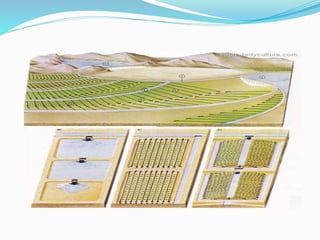

Métodos del riego por gravedad, surcos y melgas

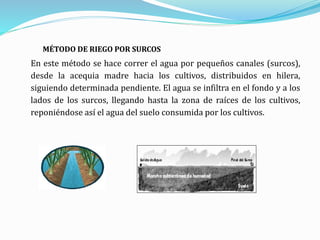

18. MÉTODO DE RIEGO POR SURCOS
En este método se hace correr el agua por pequeños canales (surcos),
desde la acequia madre hacia los cultivos, distribuidos en hilera,
siguiendo determinada pendiente. El agua se infiltra en el fondo y a los
lados de los surcos, llegando hasta la zona de raíces de los cultivos,
reponiéndose así el agua del suelo consumida por los cultivos.

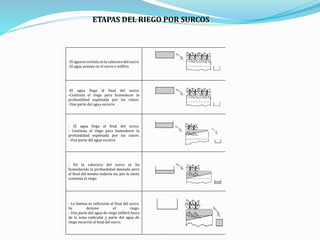

19. ETAPAS DEL RIEGO POR SURCOS
-El agua es vertida en la cabecera del surco.
-El agua avanza en el surco e infiltra
-El agua llega al final del surco.
-Continúa el riego para humedecer la
profundidad explotada por las raíces.
-Una parte del agua escurre
- El agua llega al final del surco.
- Continúa el riego para humedecer la
profundidad explotada por las raíces.
- Una parte del agua escurre
- En la cabecera del surco se ha
humedecido la profundidad deseada pero
al final del mismo todavía no, por lo tanto
continúa el riego
- La lámina es suficiente al final del surco.
Se detiene el riego.
- Una parte del agua de riego infiltró fuera
de la zona radicular y parte del agua de
riego escurrió al final del surco.

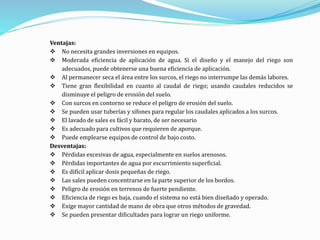

20. Ventajas:
 No necesita grandes inversiones en equipos.
 Moderada eficiencia de aplicación de agua. Si el diseño y el manejo del riego son
adecuados, puede obtenerse una buena eficiencia de aplicación.
 Al permanecer seca el área entre los surcos, el riego no interrumpe las demás labores.
 Tiene gran flexibilidad en cuanto al caudal de riego; usando caudales reducidos se
disminuye el peligro de erosión del suelo.
 Con surcos en contorno se reduce el peligro de erosión del suelo.
 Se pueden usar tuberías y sifones para regular los caudales aplicados a los surcos.
 El lavado de sales es fácil y barato, de ser necesario
 Es adecuado para cultivos que requieren de aporque.
 Puede emplearse equipos de control de bajo costo.
Desventajas:
 Pérdidas excesivas de agua, especialmente en suelos arenosos.
 Pérdidas importantes de agua por escurrimiento superficial.
 Es difícil aplicar dosis pequeñas de riego.
 Las sales pueden concentrarse en la parte superior de los bordos.
 Peligro de erosión en terrenos de fuerte pendiente.
 Eficiencia de riego es baja, cuando el sistema no está bien diseñado y operado.
 Exige mayor cantidad de mano de obra que otros métodos de gravedad.
 Se pueden presentar dificultades para lograr un riego uniforme.

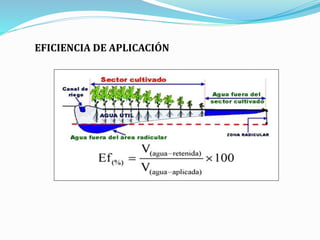

21. EFICIENCIA DE APLICACIÓN

22. TIEMPO DE RIEGO
El tiempo de riego es la suma de 2 tiempos.
El tiempo de avance + el tiempo de infiltración
Tiempo necesario para
que el agua alcance
el final del surco.
AVANCE
Tiempo necesario para
aportar la lámina
deseada al final del
surco.
CONTACTO AL
FINAL DEL SURCO

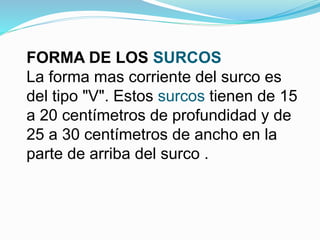

23. FORMA DE LOS SURCOS
La forma mas corriente del surco es
del tipo "V". Estos surcos tienen de 15
a 20 centímetros de profundidad y de
25 a 30 centímetros de ancho en la
parte de arriba del surco .

26. METODO DE RIEGO POR
TENDIDO, BORDES,
PLATABANDAS O MELGAS

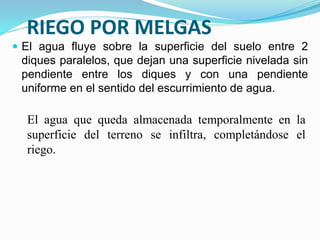

27. RIEGO POR MELGAS
 El agua fluye sobre la superficie del suelo entre 2
diques paralelos, que dejan una superficie nivelada sin
pendiente entre los diques y con una pendiente
uniforme en el sentido del escurrimiento de agua.
El agua que queda almacenada temporalmente en la
superficie del terreno se infiltra, completándose el
riego.

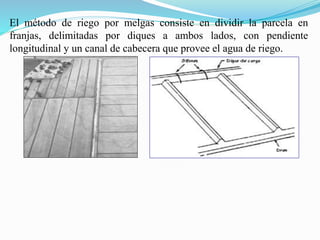

28. El método de riego por melgas consiste en dividir la parcela en
franjas, delimitadas por diques a ambos lados, con pendiente
longitudinal y un canal de cabecera que provee el agua de riego.
