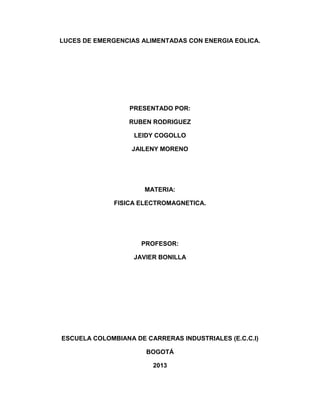

1. LUCES DE EMERGENCIAS ALIMENTADAS CON ENERGIA EOLICA.
PRESENTADO POR:
RUBEN RODRIGUEZ
LEIDY COGOLLO
JAILENY MORENO
MATERIA:
FISICA ELECTROMAGNETICA.
PROFESOR:
JAVIER BONILLA
ESCUELA COLOMBIANA DE CARRERAS INDUSTRIALES (E.C.C.I)
BOGOTÁ
2013

2. INTRODUCCION
La energía eólica se considera una forma indirecta de energía solar. Entre el 1 y
2% de la energía proveniente del sol se convierte en viento, debido al movimiento
del aire ocasionado por el desigual calentamiento de la superficie terrestre. La
energía cinética del viento puede transformarse en energía útil, tanto mecánica
como eléctrica.
La energía eólica, transformada en energía mecánica ha sido históricamente
aprovechada, pero su uso para la generación de energía eléctrica es más reciente,
existiendo aplicaciones de mayor escala desde mediados de la década del 70 en
respuesta a la crisis del petróleo y a los impactos ambientales derivados del uso
de combustibles fósiles.

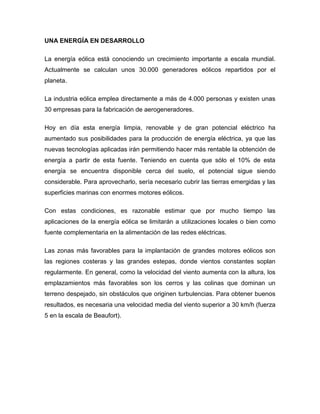

La energía eólica está conociendo un crecimiento importante a escala mundial.
Actualmente se calculan unos 30.000 generadores eólicos repartidos por el
planeta.
La industria eólica emplea directamente a más de 4.000 personas y existen unas
30 empresas para la fabricación de aerogeneradores.
Hoy en día esta energía limpia, renovable y de gran potencial eléctrico ha
aumentado sus posibilidades para la producción de energía eléctrica, ya que las
nuevas tecnologías aplicadas irán permitiendo hacer más rentable la obtención de
energía a partir de esta fuente. Teniendo en cuenta que sólo el 10% de esta
energía se encuentra disponible cerca del suelo, el potencial sigue siendo
considerable. Para aprovecharlo, sería necesario cubrir las tierras emergidas y las
superficies marinas con enormes motores eólicos.
Con estas condiciones, es razonable estimar que por mucho tiempo las
aplicaciones de la energía eólica se limitarán a utilizaciones locales o bien como
fuente complementaria en la alimentación de las redes eléctricas.

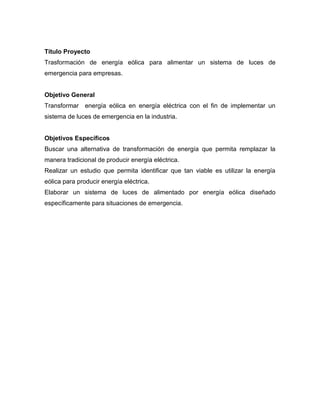

3. Titulo Proyecto
Trasformación de energía eólica para alimentar un sistema de luces de
emergencia para empresas.
Objetivo General
Transformar energía eólica en energía eléctrica con el fin de implementar un
sistema de luces de emergencia en la industria.
Objetivos Específicos
Buscar una alternativa de transformación de energía que permita remplazar la
manera tradicional de producir energía eléctrica.
Realizar un estudio que permita identificar que tan viable es utilizar la energía
eólica para producir energía eléctrica.
Elaborar un sistema de luces de alimentado por energía eólica diseñado
específicamente para situaciones de emergencia.

4. Antecedentes
La producción mundial de energía eólica creció un 31% en 2009
Foto: axelivarsson
Los nuevos datos, publicados por el Consejo Mundial de Energía Eólica (GWEC),
establecen que el desarrollo de este tipo de energía aumentó una potencia de
37.500 megavatios (MW) al total de las instalaciones que ya se encontraban
funcionando, por lo que en total ahora existen 157.900 MW.
La energía del viento, entonces, hoy juega un rol protagónico en el mercado
mundial. Según el GWEC, en la actualidad alrededor de medio millón de personas
trabajan en la industria eólica, siendo los mercados con mayor crecimiento Asia,
Norte América y Europa.
Como se explica desde Ecoticias.com, China fue el país que demostró mayor
evolución en la materia durante el 2009 dado que casi duplicó su capacidad de
generación, pasando de 12.000 MW en 2008 a 25.100 MW a finales de 2009. Al
mismo tiempo, India instaló una nueva potencia de 1.270 MW que, sumado al
trabajo de Japón, Corea del Sur y Taiwán, ubican al continente asiático en el
principal mercado de energía eólica durante el 2009, con más de 14.000 MW de
nueva potencia.

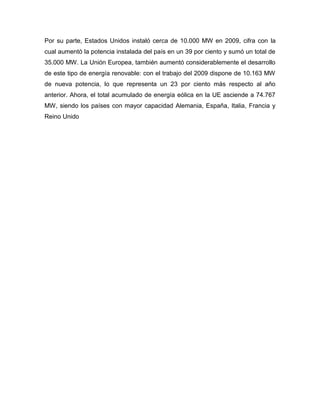

5. Por su parte, Estados Unidos instaló cerca de 10.000 MW en 2009, cifra con la
cual aumentó la potencia instalada del país en un 39 por ciento y sumó un total de
35.000 MW. La Unión Europea, también aumentó considerablemente el desarrollo
de este tipo de energía renovable: con el trabajo del 2009 dispone de 10.163 MW
de nueva potencia, lo que representa un 23 por ciento más respecto al año
anterior. Ahora, el total acumulado de energía eólica en la UE asciende a 74.767
MW, siendo los países con mayor capacidad Alemania, España, Italia, Francia y
Reino Unido

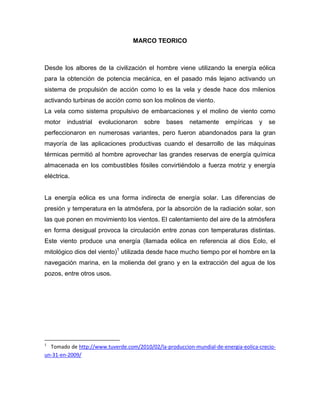

6. MARCO TEORICO
Desde los albores de la civilización el hombre viene utilizando la energía eólica
para la obtención de potencia mecánica, en el pasado más lejano activando un
sistema de propulsión de acción como lo es la vela y desde hace dos milenios
activando turbinas de acción como son los molinos de viento.
La vela como sistema propulsivo de embarcaciones y el molino de viento como
motor
industrial
evolucionaron
sobre
bases
netamente
empíricas
y
se
perfeccionaron en numerosas variantes, pero fueron abandonados para la gran
mayoría de las aplicaciones productivas cuando el desarrollo de las máquinas
térmicas permitió al hombre aprovechar las grandes reservas de energía química
almacenada en los combustibles fósiles convirtiéndolo a fuerza motriz y energía
eléctrica.
La energía eólica es una forma indirecta de energía solar. Las diferencias de
presión y temperatura en la atmósfera, por la absorción de la radiación solar, son
las que ponen en movimiento los vientos. El calentamiento del aire de la atmósfera
en forma desigual provoca la circulación entre zonas con temperaturas distintas.
Este viento produce una energía (llamada eólica en referencia al dios Eolo, el
mitológico dios del viento)1 utilizada desde hace mucho tiempo por el hombre en la
navegación marina, en la molienda del grano y en la extracción del agua de los
pozos, entre otros usos.
1
Tomado.de.http://www.tuverde.com/2010/02/la-produccion-mundial-de-energia-eolica-crecioun-31-en-2009/

7. La energía del viento que es posible captar con una máquina eólica, es
directamente proporcional a la densidad del aire, a la superficie de captación y al
cubo de la velocidad del viento. Naturalmente existen perturbaciones como
resultado de otras fuerzas y además, a escala local, la orografía ejerce un efecto
muy importante sobre las características del suelo.
La energía eólica si bien es de alto nivel de calidad por ser cinética, no es en el
fondo de baja entropía por carecer del ordenamiento que caracteriza a las formas
nobles, en la eólica el desorden se manifiesta más en el tiempo que en el espacio
por la gran variabilidad de la velocidad instantánea de los vientos de superficie.
¿Cómo se obtiene y se aprovecha?
La captación de energía de los vientos se proyecta actualmente por medio de
maquinas motrices mucho más sofisticadas que los primitivos milenios de vientos.
La transformación de la energía captada a la forma en que se la requiere, se
realiza por medio de convertidores adecuados debidamente a la maquina motriz.

8. Las teorías generales y particulares del comportamiento de las turbinas eólicas y
convertidores usuales fueron desarrolladas a partir de las máquinas más
corrientes, pero su difusión es aún limitada.
Las máquinas eólicas
Actualmente la energía eólica se aprovecha de dos formas bien diferenciadas:
Por una parte se utilizan para sacar agua de los pozos un tipo de eólicas llamados
aerobombas, actualmente hay un modelo de máquinas muy generalizado, los
molinos multipala del tipo americano. Directamente a través de la energía
mecánica o por medio de bombas estos molinos extraen el agua de los pozos sin
más ayuda que la del viento. Por otra, están ese tipo de eólicas que llevan unidas
un generador eléctrico y producen corriente cuando sopla el viento, reciben
entonces el nombre de aerogeneradores.
El proceso de producción de estos dispositivos es una combinación de diversas
tecnologías. Para el sistema de captación, compuesto por un determinado número
de aspas que transforman la energía del viento en energía mecánica se utiliza la
tecnología de la ventilación industrial. Para los sistemas de regulación, transmisión
y generación de energía eléctrica se utilizan procesos de la industria electrónica y
electromecánica.
Los aerogeneradores tienen aspas o hélices que hacen girar un eje central
conectado, mediante una serie de engranajes (la transmisión) al generador
eléctrico.
Un sistema eóloeléctrico convencional se compone de las siguientes partes
principales:
Aspas. Son la parte de la turbina que recibe directamente la energía del viento; los
diseños avanzados están orientados a aprovechar al máximo esta energía. Un
rotor está compuesto, generalmente, por dos o tres aspas cuyo tamaño comercial
oscila entre los 25 y 50 metros y pueden pesar más de 900 Kg cada una.

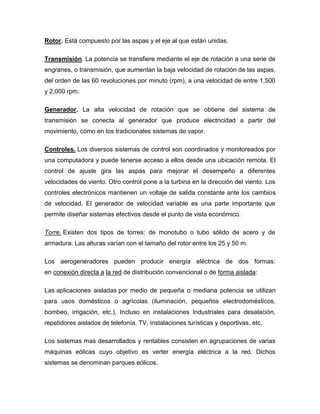

9. Rotor. Está compuesto por las aspas y el eje al que están unidas.
Transmisión. La potencia se transfiere mediante el eje de rotación a una serie de
engranes, o transmisión, que aumentan la baja velocidad de rotación de las aspas,
del orden de las 60 revoluciones por minuto (rpm), a una velocidad de entre 1,500
y 2,000 rpm.
Generador. La alta velocidad de rotación que se obtiene del sistema de
transmisión se conecta al generador que produce electricidad a partir del
movimiento, como en los tradicionales sistemas de vapor.
Controles. Los diversos sistemas de control son coordinados y monitoreados por
una computadora y puede tenerse acceso a ellos desde una ubicación remota. El
control de ajuste gira las aspas para mejorar el desempeño a diferentes
velocidades de viento. Otro control pone a la turbina en la dirección del viento. Los
controles electrónicos mantienen un voltaje de salida constante ante los cambios
de velocidad. El generador de velocidad variable es una parte importante que
permite diseñar sistemas efectivos desde el punto de vista económico.
Torre. Existen dos tipos de torres: de monotubo o tubo sólido de acero y de
armadura. Las alturas varían con el tamaño del rotor entre los 25 y 50 m.
Los aerogeneradores pueden producir energía eléctrica de dos formas:
en conexión directa a la red de distribución convencional o de forma aislada:
Las aplicaciones aisladas por medio de pequeña o mediana potencia se utilizan
para usos domésticos o agrícolas (iluminación, pequeños electrodomésticos,
bombeo, irrigación, etc.), Incluso en instalaciones Industriales para desalación,
repetidores aislados de telefonía, TV, instalaciones turísticas y deportivas, etc.
Los sistemas mas desarrollados y rentables consisten en agrupaciones de varias
máquinas eólicas cuyo objetivo es verter energía eléctrica a la red. Dichos
sistemas se denominan parques eólicos.

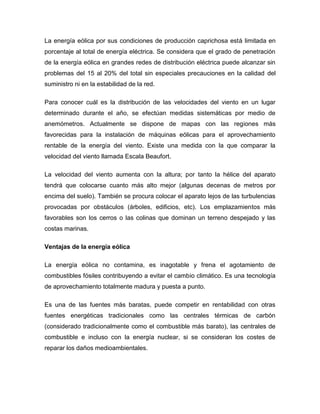

10. La energía eólica por sus condiciones de producción caprichosa está limitada en
porcentaje al total de energía eléctrica. Se considera que el grado de penetración
de la energía eólica en grandes redes de distribución eléctrica puede alcanzar sin
problemas del 15 al 20% del total sin especiales precauciones en la calidad del
suministro ni en la estabilidad de la red.
Para conocer cuál es la distribución de las velocidades del viento en un lugar
determinado durante el año, se efectúan medidas sistemáticas por medio de
anemómetros. Actualmente se dispone de mapas con las regiones más
favorecidas para la instalación de máquinas eólicas para el aprovechamiento
rentable de la energía del viento. Existe una medida con la que comparar la
velocidad del viento llamada Escala Beaufort.
La velocidad del viento aumenta con la altura; por tanto la hélice del aparato
tendrá que colocarse cuanto más alto mejor (algunas decenas de metros por
encima del suelo). También se procura colocar el aparato lejos de las turbulencias
provocadas por obstáculos (árboles, edificios, etc). Los emplazamientos más
favorables son los cerros o las colinas que dominan un terreno despejado y las
costas marinas.
Ventajas de la energía eólica
La energía eólica no contamina, es inagotable y frena el agotamiento de
combustibles fósiles contribuyendo a evitar el cambio climático. Es una tecnología
de aprovechamiento totalmente madura y puesta a punto.
Es una de las fuentes más baratas, puede competir en rentabilidad con otras
fuentes energéticas tradicionales como las centrales térmicas de carbón
(considerado tradicionalmente como el combustible más barato), las centrales de
combustible e incluso con la energía nuclear, si se consideran los costes de
reparar los daños medioambientales.

11. Generar energía eléctrica sin que exista un proceso de combustión o una etapa de
transformación térmica supone, desde el punto de vista medioambiental, un
procedimiento muy favorable por ser limpio, exento de problemas de
contaminación, etc. Se suprimen radicalmente los impactos originados por los
combustibles durante su extracción, transformación, transporte y combustión, lo
que beneficia la atmósfera, el suelo, el agua, la fauna, la vegetación, etc.
La utilización de la energía eólica para la generación de electricidad presenta nula
incidencia sobre las características fisicoquímicas del suelo o su erosionabilidad,
ya que no se produce ningún contaminante que incida sobre este medio, ni
tampoco vertidos o grandes movimientos de tierras.
Al contrario de lo que puede ocurrir con las energías convencionales, la energía
eólica no produce ningún tipo de alteración sobre los acuíferos ni por consumo, ni
por contaminación por residuos o vertidos. La generación de electricidad a partir
del viento no produce gases tóxicos, ni contribuye al efecto invernadero, ni a la
lluvia
ácida.
No
origina
productos
secundarios
peligrosos
ni
residuos
contaminantes. Cada KW/h de electricidad, generada por energía eólica en lugar
de carbón, evita:
0,60 Kg
CO2, dióxido de carbono
1,33 gr
SO2, dióxido de azufre
1,67 gr
NOx, óxido de nitrógeno.
La electricidad producida por un aerogenerador evita que se quemen diariamente
miles de kilogramos de lignito negro en una central térmica. Ese mismo generador
produce idéntica cantidad de energía que la obtenida por quemar diariamente
1.000 Kg de petróleo. Al no quemarse esos Kg de carbón, se evita la emisión de
4.109 Kg de CO2, lográndose un efecto similar al producido por 200 árboles. Se
impide la emisión de 66 Kg de dióxido de azufre -SO2- y de 10 Kg de óxido de
nitrógeno -NOx- principales causantes de la lluvia ácida.

12. La energía eólica es independiente de cualquier política o relación comercial, se
obtiene en forma mecánica y por tanto es directamente utilizable. En cuanto a su
transformación en electricidad, esta se realiza con un rendimiento excelente y no a
través de aparatos termodinámicos con un rendimiento de Carnot siempre
pequeño.
Desventajas de la energía eólica
El aire al ser un fluido de pequeño peso específico, implica fabricar máquinas
grandes y en consecuencia caras. Su altura puede igualar a la de un edificio de
diez o más plantas, en tanto que la envergadura total de sus aspas alcanza la
veintena de metros, lo cual encarece su producción.
Desde el punto de vista estético, la energía eólica produce un impacto visual
inevitable, ya que por sus características precisa unos emplazamientos que
normalmente resultan ser los que más evidencian la presencia de las máquinas
(cerros, colinas, litoral). En este sentido, la implantación de la energía eólica a
gran escala, puede producir una alteración clara sobre el paisaje, que deberá ser
evaluada en función de la situación previa existente en cada localización.
Un posible impacto negativo es el ruido producido por el giro del rotor, pero su
efecto no es mas acusado que el generado por una instalación de tipo industrial de
similar entidad, y siempre que estemos muy próximos a los molinos.
También ha de tenerse especial cuidado a la hora de seleccionar un parque si
en las inmediaciones habitan aves, por el riesgo mortandad al impactar con las
palas, aunque existen soluciones al respecto como pintar en colores llamativos las
palas, situar los molinos adecuadamente dejando “pasillos” a las aves, e, incluso
en casos extremos hacer un seguimiento de las aves por radar llegando a parar
las turbinas para evitar las colisiones.

13. UNA ENERGÍA EN DESARROLLO
La energía eólica está conociendo un crecimiento importante a escala mundial.
Actualmente se calculan unos 30.000 generadores eólicos repartidos por el
planeta.
La industria eólica emplea directamente a más de 4.000 personas y existen unas
30 empresas para la fabricación de aerogeneradores.
Hoy en día esta energía limpia, renovable y de gran potencial eléctrico ha
aumentado sus posibilidades para la producción de energía eléctrica, ya que las
nuevas tecnologías aplicadas irán permitiendo hacer más rentable la obtención de
energía a partir de esta fuente. Teniendo en cuenta que sólo el 10% de esta
energía se encuentra disponible cerca del suelo, el potencial sigue siendo
considerable. Para aprovecharlo, sería necesario cubrir las tierras emergidas y las
superficies marinas con enormes motores eólicos.
Con estas condiciones, es razonable estimar que por mucho tiempo las
aplicaciones de la energía eólica se limitarán a utilizaciones locales o bien como
fuente complementaria en la alimentación de las redes eléctricas.
Las zonas más favorables para la implantación de grandes motores eólicos son
las regiones costeras y las grandes estepas, donde vientos constantes soplan
regularmente. En general, como la velocidad del viento aumenta con la altura, los
emplazamientos más favorables son los cerros y las colinas que dominan un
terreno despejado, sin obstáculos que originen turbulencias. Para obtener buenos
resultados, es necesaria una velocidad media del viento superior a 30 km/h (fuerza
5 en la escala de Beaufort).

14. LUCES DE EMERGENCIAS ALIMENTADAS CON ENERGIA EOLICA
Teniendo en cuenta las necesidades generadas en momentos de emergencia
vimos en la energía eólica una gran oportunidad de implementar un sistema de
luces de emergencia que permitan ahorrar costos en energía tradicional,
básicamente el proyecto está enfocado para la industria, pero no tiene ninguna
restricción es decir también puede ser implementado en hogares, colegios o en
cualquier lugar que requiera de este tipo de sistemas.
De manera estructural se planteo cual sería el esquema inicial de arranque del
proyecto el cual puede ser observado en las siguientes imágenes.
Este es un proyecto que puede llegar a tener una gran aplicabilidad si se tiene en
cuenta que fuentes de energía como el petróleo se están agotando y es necesario
comenzar
a
buscar
elementos
alternativos
que
garanticen
el
correcto
funcionamiento de las industrias que es para quien inicialmente esta diseñado el
proyecto.

15. Un punto importante de nuestro proyecto es que no solo busca generar energía si
no preservar los recursos naturales que actualmente son los que nos proveen de
la misma ya que al utilizar energía eólica simplemente hacemos uso de un recuro
que tenemos de manera constante y al que no se le ha dado la aplicabilidad que
se merece.
En las imágenes anteriores se puede observar cómo se implementaría este tipo de
de generadores para obtener el resultado que se busca es decir energía eólica
alimentando un sistema de luces de emergencia.
Es un proyecto muy viable ya que se está generando energía de un recurso que el
mismo medio ambiente produce y además este proyecto ayuda a conservar el
medio ambiente, ayudando a la conservación de sus recursos y dando un buen
uso de lo que este produce. Este se llevara a cabo revisando las principales
características del proyecto como lo son su funcionamiento, acceso a sus servicios
y los impactos que este genere en la sociedad.

16. CONCLUSIONES
Con el trabajo realizado podemos concluir:
 Que la utilización de la energía eólica puede ser de mucha utilidad para el
ser humano
 Que al utilizar la energía eólica hacemos el uso de un recuso natural
inagotable
 Que al producir energía eólica podemos ayudar a la conservación del medio
ambiente
 Al hacer un uso eficaz de la energía eólica se puede generar energía que
contribuye al beneficio del medio ambiente y también a la utilización
correcta de un recurso natural

17. BIBLIOGRAFIA
Páginas web:
-http://es.wikipedia.org/wiki/Energia-eolica
-http://erenovable.com/energia-eolica/
-http://es.wikipedia.org/wiki/Cambio_climatico
Libros:
-Análisis de sistemas eléctricos ante la integración de parques eólicos
