El documento describe los diferentes métodos para la ejecución de túneles, incluyendo el uso de tuneladoras, rozadoras, el método belga y el nuevo método austriaco. Explica las consideraciones generales sobre seguridad y salud, como la legislación aplicable, el diseño de sistemas de acceso y salida, y los materiales apropiados para diferentes tipos de rocas. También describe el ciclo de avance del método austriaco, que implica perforación, carga de explosivos, voladura, desescombro y otros pasos.

1. CONDICIONES DE SEGURIDAD Y SALUD
EN OBRAS DE CONSTRUCCIÓN
EJECUCIÓN DE TÚNEL EN MINA
NUEVO MÉTODO AUSTRÍACO

2. EJECUCIÓN DE TÚNELES

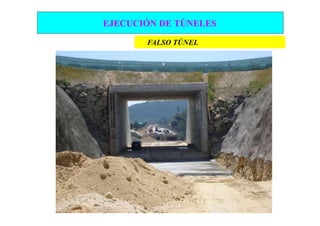

FALSO TÚNEL

3. EJECUCIÓN DE TÚNELES
FALSO TÚNEL

4. EJECUCIÓN DE TÚNELES
CONSIDERACIONES GENERALES
• Ejecución con tuneladoras o topos.
• Ejecución con rozadoras.
• Método Belga o método tradicional de Madrid.
• Nuevo método austriaco (1964). Avance por voladuras.
• Legislación de aplicación. RD 1627/97; RD 863/1985
(Reglamento de seguridad minera); RD 230/1998
(Reglamento de explosivos), etc.
• IOS-98 (derogada por el Tribunal supremo)

5. EJECUCIÓN DE TÚNELES
SISTEMA DE
SISTEMA DE
SISTEMA DE
ACCESO
ACCESO / SALIDA
ACCESO / SALIDA
Y SALIDA
TUNELADORA TÚNELES DE GRAN LONGITUD

6. EJECUCIÓN DE TÚNELES
SISTEMA DE
SISTEMA DE
ACCESO / SALIDA
ACCESO / SALIDA
MATERIALES
ROZADORA
DE DUREZA
MEDIA
ROZADORA
ROCAS DE DUREZA MEDIA

7. EJECUCIÓN DE TÚNELES
SISTEMA DE
SISTEMA DE
ACCESO / SALIDA
ACCESO / SALIDA
MÉTODO BELGA MATERIALES BLANDOS

8. EJECUCIÓN DE TÚNELES
Franz Pacher
SISTEMA DE
SISTEMA DE
ACCESO / SALIDA
ACCESO / SALIDA
Ladislaus v. Rabcewicz
MÉTODO AUSTRÍACO • BUENOS RENDIMIENTOS
• ECONÓMICO

9. EJECUCIÓN DE TÚNELES
PARAGUAS DE MICROPILOTES

10. EJECUCIÓN DE TÚNELES
PARAGUAS DE MICROPILOTES

11. EJECUCIÓN DE TÚNELES
PARAGUAS DE MICROPILOTES

12. EJECUCIÓN DE TÚNELES
CICLO DE AVANCE DE UN TÚNEL POR MÉTODO AUSTRÍACO
Carga
Perforación
CICLO
Replanteo DE Voladura
PERFORACIÓN
Y
VOLADURA
Sostenimiento Ventilación
Proyección de Desescombro
hormigón
Saneo

13. EJECUCIÓN DE TÚNELES
PERFORACIÓN

14. EJECUCIÓN DE TÚNELES

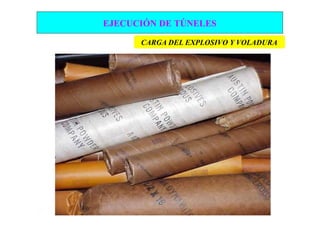

CARGA DEL EXPLOSIVO Y VOLADURA

15. EJECUCIÓN DE TÚNELES
CARGA DEL EXPLOSIVO Y VOLADURA

16. EJECUCIÓN DE TÚNELES
CARGA DEL EXPLOSIVO Y VOLADURA

17. EJECUCIÓN DE TÚNELES
CARGA DEL EXPLOSIVO Y VOLADURA

18. EJECUCIÓN DE TÚNELES
EVACUACIÓN DE GASES
O2 CO2
CO
NO2
NO

19. EJECUCIÓN DE TÚNELES
DESESCOMBRO

20. EJECUCIÓN DE TÚNELES
SANEO

21. EJECUCIÓN DE TÚNELES
SANEO

22. EJECUCIÓN DE TÚNELES
PROYECCIÓN DE HORMIGÓN

23. EJECUCIÓN DE TÚNELES
SOSTENIMIENTO

24. EJECUCIÓN DE TÚNELES
SOSTENIMIENTO

25. EJECUCIÓN DE TÚNELES
SOSTENIMIENTO

26. EJECUCIÓN DE TÚNELES
SOSTENIMIENTO

27. EJECUCIÓN DE TÚNELES
REPLANTEO

28. EJECUCIÓN DE TÚNELES
REPLANTEO

29. EJECUCIÓN DE TÚNELES
FASE DE DESTROZA
Carga
Perforación
CICLO
Replanteo DE Voladura
PERFORACIÓN
Y
VOLADURA
Sostenimiento Ventilación
Proyección de Desescombro
hormigón
Saneo

30. EJECUCIÓN DE TÚNELES
FASE DE DESTROZA
Carga
Perforación
CICLO
Replanteo DE Voladura
PERFORACIÓN
Y
VOLADURA
Sostenimiento Ventilación
Proyección de Desescombro
hormigón
Saneo

31. EJECUCIÓN DE TÚNELES
EJECUCIÓN DE LA IMPERMEABILIZACIÓN
• Plataformas de trabajo protegidas, accesos seguros.
Circulación interna, gálibos.

32. EJECUCIÓN DE TÚNELES
EJECUCIÓN DEL REVESTIMIENTO
• Plataformas de trabajo protegidas, accesos seguros.
• Cálculos, procedimiento y certificado de montaje.

33. EJECUCIÓN DE TÚNELES
FALSO TÚNEL
SISTEMA
SISTEMA ANTI
ANTICAÍDA
SISTEMA ANTI
CAIDA
CAIDA
• Plataformas de trabajo y líneas de
vida, trabajos en altura en zonas
abovedadas.

34. EJECUCIÓN DE TÚNELES
FALSO TÚNEL
¿RIESGO
¿RIESGO GRAVE
¿RIESGO GRAVE
GRAVE E
E INMINENTE?
E INMINENTE?
INMINENTE?

35. EJECUCIÓN DE TÚNELES
VIGILANCIA
FALSO TÚNEL
VIGILANCIA
VIGILANCIA
ESTADO DEL
DEL ESTADO
ESTADO DEL
TERRENO
TERRENO
DEL TERRENO

36. EJECUCIÓN DE TÚNELES

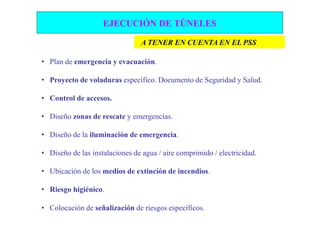

A TENER EN CUENTA EN EL PSS
• Plan de emergencia y evacuación.
• Proyecto de voladuras específico. Documento de Seguridad y Salud.
• Control de accesos.
• Diseño zonas de rescate y emergencias.
• Diseño de la iluminación de emergencia.
• Diseño de las instalaciones de agua / aire comprimido / electricidad.
• Ubicación de los medios de extinción de incendios.
• Riesgo higiénico.
• Colocación de señalización de riesgos específicos.

37. EJECUCIÓN DE TÚNELES
IMPERMEABILIZACIÓN
Carga
Perforación
CICLO
Replanteo DE Voladura
PERFORACIÓN
Y
VOLADURA
Sostenimiento Ventilación

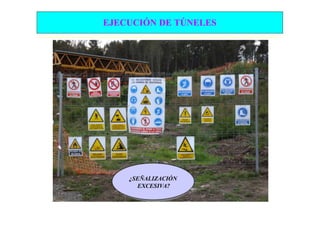

¿SEÑALIZACIÓN
EXCESIVA?
Proyección de Desescombro
hormigón
Saneo

38. EJECUCIÓN DE TÚNELES
SEÑALIZACION DISEÑO
EMERGENCIAS VENTILACIÓN
CORRECTA
CORRECTA
CORRECTA
SEÑALIZACIÓN
SEÑALIZACIÓN
SEÑALIZACIÓN

39. EJECUCIÓN DE TÚNELES
CONTROL DE
ILUMINACIÓN
ACCESOS
INTERIOR

40. EJECUCIÓN DE TÚNELES
FALTA
FALTA
ILUMINACIÓN
FALTA
ILUMINACIÓN
ILUMINACIÓN
AUXILIAR
AUXILIAR
AUXILIAR
ROPA DEALTA ALTA
ROPA ALTA
ROPA
VISIBILIDAD
VISIBILIDAD
VISIBILIDAD OBLIGATORIO
OBLIGATORIO
OBLIGATORIO
EL USOSISTEMA
DE
UTILIZAR SISTEMA
UTILIZAR
ANTI CAIDA
SISTEMA
ANTI CAIDA
ANTICAÍDA

41. EJECUCIÓN DE TÚNELES
A TENER EN CUENTA EN EL PSS
• Planificación preventiva emboquille. Micropilotes interiores.
• Planificación preventiva ciclo de trabajo: Perforación, voladura, Desescombro,
colocación de sostenimiento, colocación de bulones, gunitado.
• Planificación preventiva concurrencia de maquinaria y personal. Medición
de ruido.
• Limitación del paso de peatones a los hastiales.
• Cálculo de ventilación / tiro en el frente. Calidad del aire.
• Procedimiento de eliminación del explosivo sobrante.
• Procedimiento de control de la estabilidad. Acceso al frente de topografía.
• Planificación de las fases de destroza y sostenimiento.

42. EJECUCIÓN DE TÚNELES
VALLADO DE ELEMENTOS ESPECIALES MICROPILOTES EN EMBOQUILLE
VIGILANTE GEOLOGÍA
DE EXPLOSIVOS DEL
TERRENO

43. EJECUCIÓN DE TÚNELES
CORRECTA
CORRECTA
CORRECTA
ILUMINACIÓN Y
ILUMINACIÓN Y
ILUMINACIÓN Y
BALIZAMIENTO
BALIZAMIENTO
BALIZAMIENTO
PASILLO
PASILLO PARA
PASILLO PARA
PEATONES
PARA
PEATONES
PEATONES

44. EJECUCIÓN DE TÚNELES
PLANIFICACIÓN
PLANIFICACIÓN
PLANIFICACIÓN
MAQUINARIA
DE
MAQUINARIA
PELIGRO
PELIGRO CAIDA
PELIGRO CAIDA
DE MATERIALES
MAQUINARIA CAÍDA DE
DE MATERIALES
MATERIALES

45. EJECUCIÓN DE TÚNELES
EVACUACIÓN
EVACUACION
DE EVACUACION
GASES DE
HUMOS
HUMOS
VOLADURA
• Ventilación tras la VOLADURA
VOLADURA
voladura.
• Eliminación de gases
tóxicos.
• Las tuberías de
ventilación no pueden
tener dobleces ni cortes
para evitar las pérdidas
de carga.

46. EJECUCIÓN DE TÚNELES
LUGAR
LUGAR
¿LUGAR CORRECTO?
CORRECTO?
CORRECTO?
MEDIOS DE
MEDIOS DE
MEDIOS DE
EMERGENCIAS
EMERGENCIAS
EMERGENCIA

47. EJECUCIÓN DE TÚNELES
SISTEMAS
SISTEMAS DE
SISTEMAS DE
RESCATE
DE
RESCATE
RESCATE

48. EJECUCIÓN DE TÚNELES
EN RESUMEN…

49. EJECUCIÓN DE TÚNELES
AL FINAL…

50. EJECUCIÓN DE TÚNELES
…ALGÚN DÍA TENDREMOS AVE…

51. EJECUCIÓN DE TÚNELES
