VI CURSO DE GEOTECNIA
ILUSTRE COLEGIO OFICIAL DE GEÓLOGOS
Delegación de Aragón
INTRODUCCIÓN A LA ESTABILIDAD DE TALUDES
Zaragoza, noviembre 2003
Fernando Herrera Rodríguez
Geólogo – Master en Ingeniería Geológica
Director Técnico
GEOTECNIA 2000

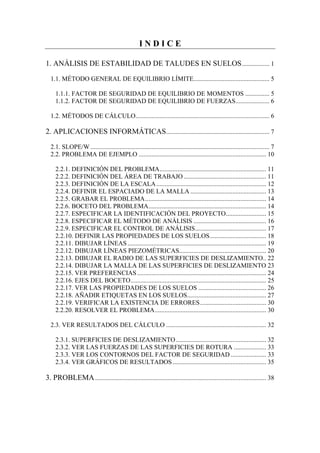

I N D I C E
1. ANÁLISIS DE ESTABILIDAD DE TALUDES EN SUELOS................. 1
1.1. MÉTODO GENERAL DE EQUILIBRIO LÍMITE............................................... 5
1.1.1. FACTOR DE SEGURIDAD DE EQUILIBRIO DE MOMENTOS ............... 5
1.1.2. FACTOR DE SEGURIDAD DE EQUILIBRIO DE FUERZAS..................... 6
1.2. MÉTODOS DE CÁLCULO................................................................................... 6
2. APLICACIONES INFORMÁTICAS................................................................ 7
2.1. SLOPE/W............................................................................................................... 7
2.2. PROBLEMA DE EJEMPLO ............................................................................... 10
2.2.1. DEFINICIÓN DEL PROBLEMA.................................................................. 11
2.2.2. DEFINICIÓN DEL ÁREA DE TRABAJO ................................................... 11
2.2.3. DEFINICIÓN DE LA ESCALA.................................................................... 12
2.2.4. DEFINIR EL ESPACIADO DE LA MALLA ............................................... 13
2.2.5. GRABAR EL PROBLEMA........................................................................... 14
2.2.6. BOCETO DEL PROBLEMA......................................................................... 14
2.2.7. ESPECIFICAR LA IDENTIFICACIÓN DEL PROYECTO......................... 15
2.2.8. ESPECIFICAR EL MÉTODO DE ANÁLISIS ............................................. 16

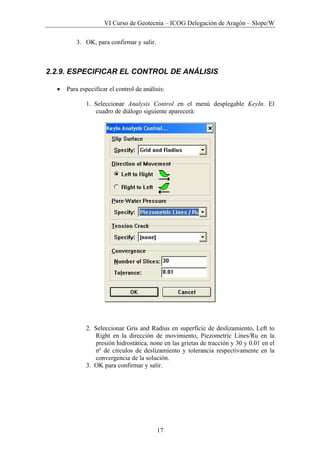

2.2.9. ESPECIFICAR EL CONTROL DE ANÁLISIS............................................ 17

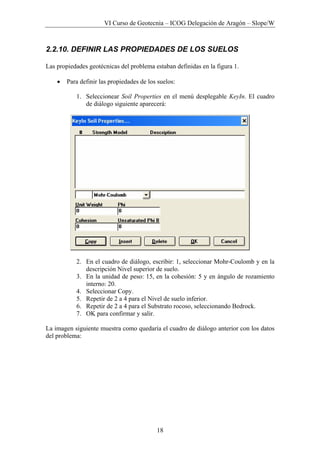

2.2.10. DEFINIR LAS PROPIEDADES DE LOS SUELOS................................... 18
2.2.11. DIBUJAR LÍNEAS...................................................................................... 19
2.2.12. DIBUJAR LÍNEAS PIEZOMÉTRICAS...................................................... 20

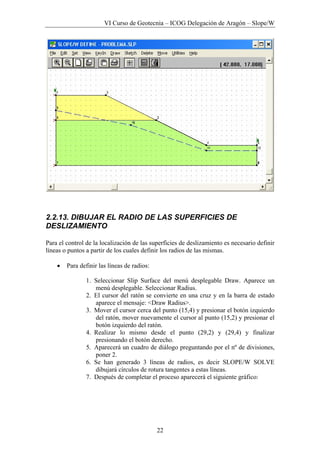

2.2.13. DIBUJAR EL RADIO DE LAS SUPERFICIES DE DESLIZAMIENTO.. 22

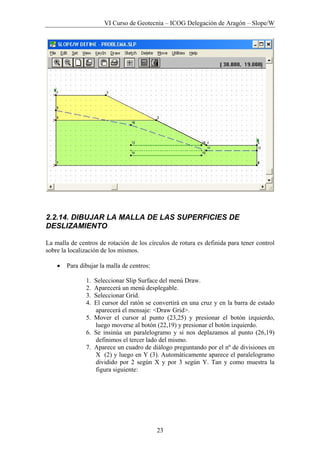

2.2.14. DIBUJAR LA MALLA DE LAS SUPERFICIES DE DESLIZAMIENTO 23

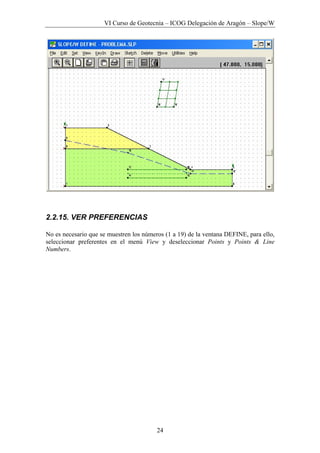

2.2.15. VER PREFERENCIAS................................................................................ 24

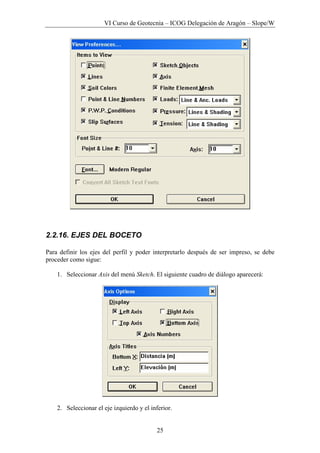

2.2.16. EJES DEL BOCETO.................................................................................... 25
2.2.17. VER LAS PROPIEDADES DE LOS SUELOS .......................................... 26
2.2.18. AÑADIR ETIQUETAS EN LOS SUELOS................................................. 27
2.2.19. VERIFICAR LA EXISTENCIA DE ERRORES......................................... 30
2.2.20. RESOLVER EL PROBLEMA..................................................................... 30
2.3. VER RESULTADOS DEL CÁLCULO .............................................................. 32
2.3.1. SUPERFICIES DE DESLIZAMIENTO........................................................ 32
2.3.2. VER LAS FUERZAS DE LAS SUPERFICIES DE ROTURA .................... 33
2.3.3. VER LOS CONTORNOS DEL FACTOR DE SEGURIDAD ...................... 33
2.3.4. VER GRÁFICOS DE RESULTADOS.......................................................... 35
3. PROBLEMA.......................................................................................................... 38
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
1
1. ANÁLISIS DE ESTABILIDAD DE TALUDES EN SUELOS
En la mayor parte de los casos la geometría de la superficie de rotura no permite
obtener una solución exacta del problema mediante la única aplicación de las leyes de la
estática. El problema es “hiperestático” y ha de hacerse alguna simplificación o
hipótesis previa que permita su resolución. Se pueden considerar así los métodos que
consideran el equilibrio global de la masa deslizante, hoy en desuso, y los métodos de
las dovelas o rebanadas, que consideran a la masa deslizante dividida en una serie de
fajas verticales.
Los métodos de las dovelas o rebanas pueden clasificarse en dos grupos:
• Métodos aproximados: no cumplen todas las ecuaciones de la estática.
Se pueden citar por ejemplo los métodos de Fellenius, Janbu y Bishop
simplificado.
• Métodos precisos o completos: cumplen todas las ecuaciones de la
estática. Los más conocidos son los de Morgenstern-Price, Spencer y
Bishop riguroso.

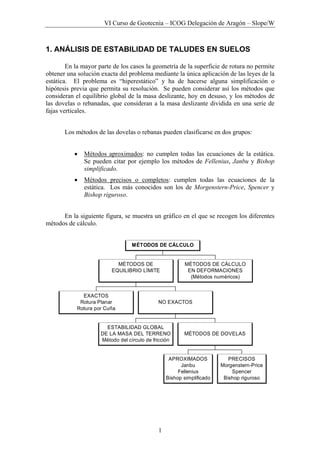

En la siguiente figura, se muestra un gráfico en el que se recogen los diferentes
métodos de cálculo.
EXACTOS
Rotura Planar
Rotura por Cuña
ESTABILIDAD GLOBAL
DE LA MASA DEL TERRENO
Método del círculo de fricción
APROXIMADOS
Janbu
Fellenius
Bishop simplificado
PRECISOS
Morgenstern-Price
Spencer
Bishop riguroso
MÉTODOS DE DOVELAS
NO EXACTOS
MÉTODOS DE
EQUILIBRIO LÍMITE
MÉTODOS DE CÁLCULO
EN DEFORMACIONES
(Métodos numéricos)
MÉTODOS DE CÁLCULO
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
2
Existen varios métodos de cálculo para establecer el factor de seguridad de un
talud en suelos, estos son:
• Equilibrio límite de fuerzas.
• Equilibrio límite de momentos.
En el análisis de esfuerzos efectivos, la resistencia al corte de un suelo se define
como:
'tan)(' φστ uc n −+= (1)
donde:
τ = resistencia al corte.
c’= cohesión efectiva.
σn = esfuerzo normal total.
u = presión hidrostática.
φ’ = ángulo friccional efectivo.
La formulación de equilibrio límite asume lo siguiente:
1. El factor de seguridad de la componente cohesiva y la parte friccional de la
resistencia al corte de un suelo es la misma para todos los suelos involucrados.
2. El factor de seguridad es el mismo para todas las rebanadas.

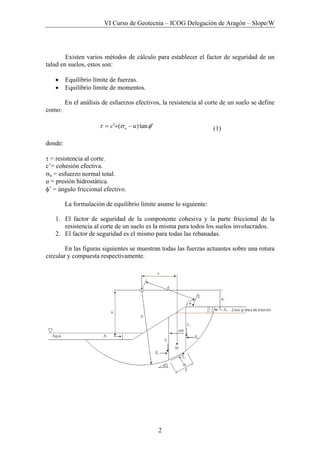

En las figuras siguientes se muestran todas las fuerzas actuantes sobre una rotura
circular y compuesta respectivamente.
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
3

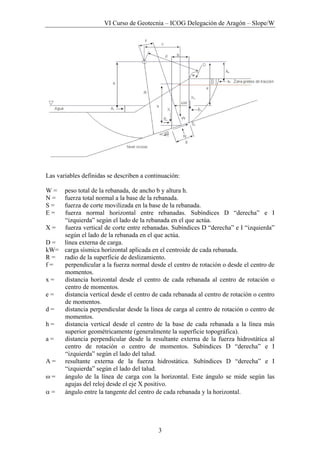

Las variables definidas se describen a continuación:
W = peso total de la rebanada, de ancho b y altura h.
N = fuerza total normal a la base de la rebanada.
S = fuerza de corte movilizada en la base de la rebanada.
E = fuerza normal horizontal entre rebanadas. Subíndices D “derecha” e I
“izquierda” según el lado de la rebanada en el que actúa.
X = fuerza vertical de corte entre rebanadas. Subíndices D “derecha” e I “izquierda”
según el lado de la rebanada en el que actúa.
D = línea externa de carga.
kW= carga sísmica horizontal aplicada en el centroide de cada rebanada.
R = radio de la superficie de deslizamiento.
f = perpendicular a la fuerza normal desde el centro de rotación o desde el centro de
momentos.
x = distancia horizontal desde el centro de cada rebanada al centro de rotación o
centro de momentos.
e = distancia vertical desde el centro de cada rebanada al centro de rotación o centro
de momentos.
d = distancia perpendicular desde la línea de carga al centro de rotación o centro de
momentos.
h = distancia vertical desde el centro de la base de cada rebanada a la línea más
superior geométricamente (generalmente la superficie topográfica).
a = distancia perpendicular desde la resultante externa de la fuerza hidrostática al
centro de rotación o centro de momentos. Subíndices D “derecha” e I
“izquierda” según el lado del talud.
A = resultante externa de la fuerza hidrostática. Subíndices D “derecha” e I
“izquierda” según el lado del talud.
ω = ángulo de la línea de carga con la horizontal. Este ángulo se mide según las
agujas del reloj desde el eje X positivo.
α = ángulo entre la tangente del centro de cada rebanada y la horizontal.
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
4

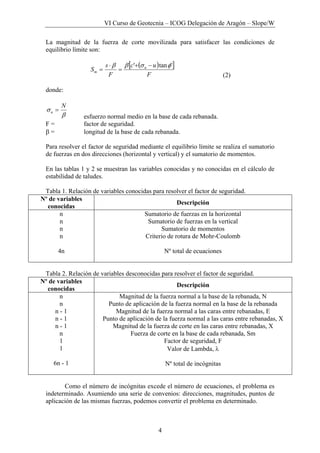

La magnitud de la fuerza de corte movilizada para satisfacer las condiciones de
equilibrio límite son:
( )[ ]
F
uc
F
s
S n
m
'tan' φσββ −+
=
⋅
=
(2)
donde:
β
σ
N
n =
esfuerzo normal medio en la base de cada rebanada.
F = factor de seguridad.
β = longitud de la base de cada rebanada.
Para resolver el factor de seguridad mediante el equilibrio límite se realiza el sumatorio
de fuerzas en dos direcciones (horizontal y vertical) y el sumatorio de momentos.
En las tablas 1 y 2 se muestran las variables conocidas y no conocidas en el cálculo de
estabilidad de taludes.
Tabla 1. Relación de variables conocidas para resolver el factor de seguridad.
Nº de variables
conocidas
Descripción
n
n
n
n
4n
Sumatorio de fuerzas en la horizontal
Sumatorio de fuerzas en la vertical
Sumatorio de momentos
Criterio de rotura de Mohr-Coulomb
Nº total de ecuaciones
Tabla 2. Relación de variables desconocidas para resolver el factor de seguridad.
Nº de variables
conocidas
Descripción
n
n
n - 1
n - 1
n - 1
n
1
1
6n - 1
Magnitud de la fuerza normal a la base de la rebanada, N
Punto de aplicación de la fuerza normal en la base de la rebanada
Magnitud de la fuerza normal a las caras entre rebanadas, E
Punto de aplicación de la fuerza normal a las caras entre rebanadas, X
Magnitud de la fuerza de corte en las caras entre rebanadas, X
Fuerza de corte en la base de cada rebanada, Sm
Factor de seguridad, F
Valor de Lambda, λ
Nº total de incógnitas
Como el número de incógnitas excede el número de ecuaciones, el problema es
indeterminado. Asumiendo una serie de convenios: direcciones, magnitudes, puntos de
aplicación de las mismas fuerzas, podemos convertir el problema en determinado.
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
5

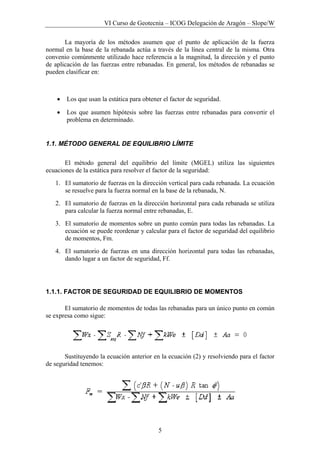

La mayoría de los métodos asumen que el punto de aplicación de la fuerza
normal en la base de la rebanada actúa a través de la línea central de la misma. Otra
convenio comúnmente utilizado hace referencia a la magnitud, la dirección y el punto
de aplicación de las fuerzas entre rebanadas. En general, los métodos de rebanadas se
pueden clasificar en:
• Los que usan la estática para obtener el factor de seguridad.
• Los que asumen hipótesis sobre las fuerzas entre rebanadas para convertir el
problema en determinado.
1.1. MÉTODO GENERAL DE EQUILIBRIO LÍMITE
El método general del equilibrio del límite (MGEL) utiliza las siguientes
ecuaciones de la estática para resolver el factor de la seguridad:
1. El sumatorio de fuerzas en la dirección vertical para cada rebanada. La ecuación
se resuelve para la fuerza normal en la base de la rebanada, N.
2. El sumatorio de fuerzas en la dirección horizontal para cada rebanada se utiliza
para calcular la fuerza normal entre rebanadas, E.
3. El sumatorio de momentos sobre un punto común para todas las rebanadas. La
ecuación se puede reordenar y calcular para el factor de seguridad del equilibrio
de momentos, Fm.
4. El sumatorio de fuerzas en una dirección horizontal para todas las rebanadas,
dando lugar a un factor de seguridad, Ff.
1.1.1. FACTOR DE SEGURIDAD DE EQUILIBRIO DE MOMENTOS
El sumatorio de momentos de todas las rebanadas para un único punto en común
se expresa como sigue:
Sustituyendo la ecuación anterior en la ecuación (2) y resolviendo para el factor
de seguridad tenemos:
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
6

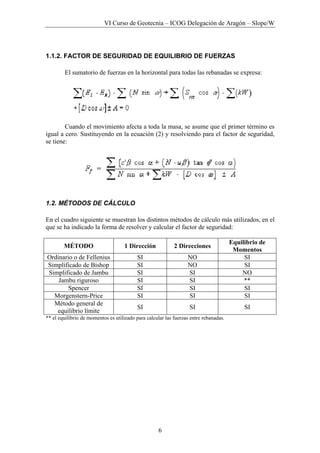

1.1.2. FACTOR DE SEGURIDAD DE EQUILIBRIO DE FUERZAS
El sumatorio de fuerzas en la horizontal para todas las rebanadas se expresa:
Cuando el movimiento afecta a toda la masa, se asume que el primer término es
igual a cero. Sustituyendo en la ecuación (2) y resolviendo para el factor de seguridad,
se tiene:
1.2. MÉTODOS DE CÁLCULO
En el cuadro siguiente se muestran los distintos métodos de cálculo más utilizados, en el
que se ha indicado la forma de resolver y calcular el factor de seguridad:
MÉTODO 1 Dirección 2 Direcciones
Equilibrio de
Momentos
Ordinario o de Fellenius SI NO SI
Simplificado de Bishop SI NO SI
Simplificado de Jambu SI SI NO
Jambu riguroso SI SI **
Spencer SI SI SI
Morgenstern-Price SI SI SI
Método general de
equilibrio límite
SI SI SI
** el equilibrio de momentos es utilizado para calcular las fuerzas entre rebanadas.
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
7
2. APLICACIONES INFORMÁTICAS
Son numerosas las aplicaciones informáticas existentes en el mercado, capaces
de resolver la estabilidad de un talud frente al deslizamiento, así como simular cargas
externas, existencia de agua, terremotos, etc.
Un programa sencillo de manejar y bastante completo es el SLOPE/W.
2.1. SLOPE/W
A continuación se enumeran las características principales del programa:
1. Métodos de cálculo:
• Ordinario (Fellenius).
• Bishop implificado.
• Janbu simplificado.
• Spencer.
• Morgentern-Price.
• Cuerpo de Ingenieros Americanos.
• Lowe-Karafiath.
• Método general de equilibrio límite.
2. Geometría y estratigrafía:
• Múltiples tipos de suelos.
• Parcialmente sumergidos.
• De espesor variable.
• Estratos discontinuos.
• Capas impenetrables.
• Grietas de tracción secas y saturadas.
3. Superficie de deslizamiento:
• Circular.
• Compuesta.
• Total de rotura.
• Por bloques.
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
8

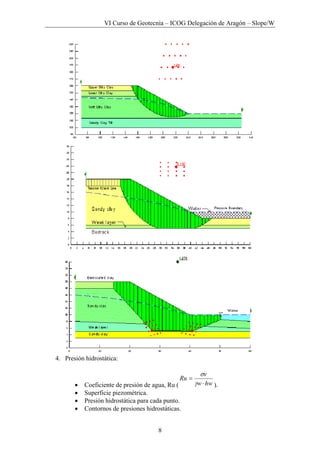

4. Presión hidrostática:
• Coeficiente de presión de agua, Ru ( hww
v
Ru
⋅
=
γ
σ
).
• Superficie piezométrica.
• Presión hidrostática para cada punto.
• Contornos de presiones hidrostáticas.
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
9

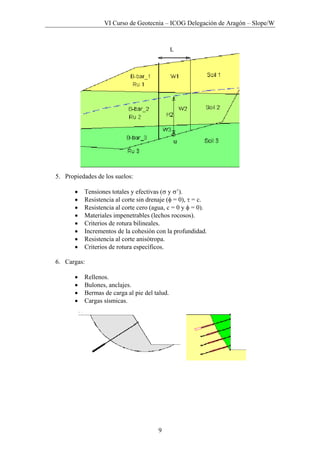

5. Propiedades de los suelos:
• Tensiones totales y efectivas (σ y σ’).
• Resistencia al corte sin drenaje (φ = 0), τ = c.
• Resistencia al corte cero (agua, c = 0 y φ = 0).
• Materiales impenetrables (lechos rocosos).
• Criterios de rotura bilineales.
• Incrementos de la cohesión con la profundidad.
• Resistencia al corte anisótropa.
• Criterios de rotura específicos.
6. Cargas:
• Rellenos.
• Bulones, anclajes.
• Bermas de carga al pie del talud.
• Cargas sísmicas.
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
10

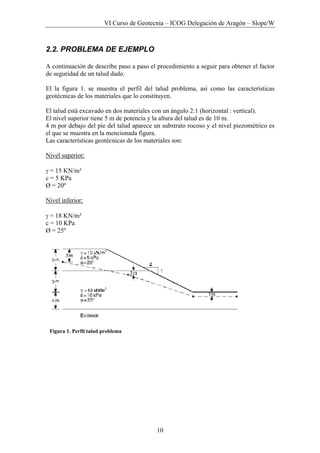

2.2. PROBLEMA DE EJEMPLO
A continuación de describe paso a paso el procedimiento a seguir para obtener el factor
de seguridad de un talud dado.
El la figura 1. se muestra el perfil del talud problema, así como las características
geotécnicas de los materiales que lo constituyen.
El talud está excavado en dos materiales con un ángulo 2:1 (horizontal : vertical).
El nivel superior tiene 5 m de potencia y la altura del talud es de 10 m.
4 m por debajo del pie del talud aparece un substrato rocoso y el nivel piezométrico es
el que se muestra en la mencionada figura.
Las características geotécnicas de los materiales son:
Nivel superior:
γ = 15 KN/m³
c = 5 KPa
Ø = 20º
Nivel inferior:
γ = 18 KN/m³
c = 10 KPa
Ø = 25º
Figura 1. Perfil talud problema
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
11
2.2.1. DEFINICIÓN DEL PROBLEMA
El programa SLOPE/W DEFINE se utiliza para definir el problema.
• Arrancar el programa DEFINE:

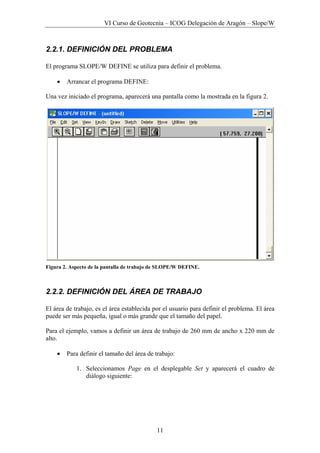

Una vez iniciado el programa, aparecerá una pantalla como la mostrada en la figura 2.
Figura 2. Aspecto de la pantalla de trabajo de SLOPE/W DEFINE.
2.2.2. DEFINICIÓN DEL ÁREA DE TRABAJO
El área de trabajo, es el área establecida por el usuario para definir el problema. El área
puede ser más pequeña, igual o más grande que el tamaño del papel.
Para el ejemplo, vamos a definir un área de trabajo de 260 mm de ancho x 220 mm de
alto.
• Para definir el tamaño del área de trabajo:
1. Seleccionamos Page en el desplegable Set y aparecerá el cuadro de
diálogo siguiente:
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
12
2. Nos informa de la impresora preseleccionada y del tamaño del área de
trabajo: 210 x 298.
3. Sustituimos el ancho por 260 y el alto por 200.
4. Aceptamos en OK.
2.2.3. DEFINICIÓN DE LA ESCALA
• Para definir la escala:
1. Seleccionamos Scale en el desplegable Set y aparecerá el cuadro de
diálogo siguiente:
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
13
2. Establecemos los límites en -4 (mínimo de X) y 40 (máximo de X) y
en -4 (mínimo de Y) y 40 (máximo de Y).
3. Automáticamente la escala horizontal cambia a 169.23 y la vertical a
209.52.
4. Redefinimos la escala horizontal y vertical a 200.
5. Automáticamente el mínimo y máximo de X cambian a -4 y 48 y
para Y a -4 y 38.
6. Seleccionamos OK después de comprobar que la densidad del agua
vale 9.807 KN/m³.

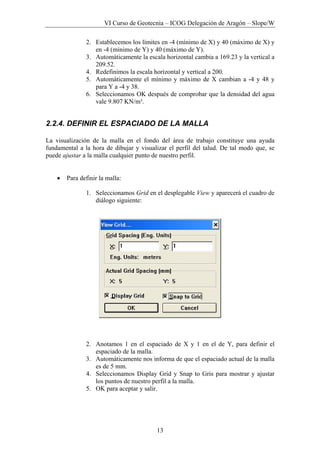

2.2.4. DEFINIR EL ESPACIADO DE LA MALLA
La visualización de la malla en el fondo del área de trabajo constituye una ayuda
fundamental a la hora de dibujar y visualizar el perfil del talud. De tal modo que, se
puede ajustar a la malla cualquier punto de nuestro perfil.
• Para definir la malla:
1. Seleccionamos Grid en el desplegable View y aparecerá el cuadro de
diálogo siguiente:
2. Anotamos 1 en el espaciado de X y 1 en el de Y, para definir el
espaciado de la malla.
3. Automáticamente nos informa de que el espaciado actual de la malla
es de 5 mm.
4. Seleccionamos Display Grid y Snap to Gris para mostrar y ajustar
los puntos de nuestro perfil a la malla.
5. OK para aceptar y salir.
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
14

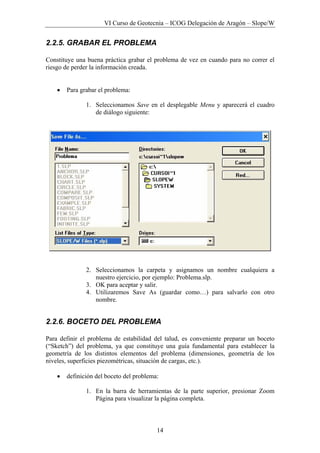

2.2.5. GRABAR EL PROBLEMA
Constituye una buena práctica grabar el problema de vez en cuando para no correr el
riesgo de perder la información creada.
• Para grabar el problema:
1. Seleccionamos Save en el desplegable Menu y aparecerá el cuadro
de diálogo siguiente:
2. Seleccionamos la carpeta y asignamos un nombre cualquiera a
nuestro ejercicio, por ejemplo: Problema.slp.
3. OK para aceptar y salir.
4. Utilizaremos Save As (guardar como…) para salvarlo con otro
nombre.
2.2.6. BOCETO DEL PROBLEMA
Para definir el problema de estabilidad del talud, es conveniente preparar un boceto
(“Sketch”) del problema, ya que constituye una guía fundamental para establecer la
geometría de los distintos elementos del problema (dimensiones, geometría de los
niveles, superficies piezométricas, situación de cargas, etc.).
• definición del boceto del problema:
1. En la barra de herramientas de la parte superior, presionar Zoom
Página para visualizar la página completa.
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
15
2. Seleccionar Lines del menú desplegable Sketch. El cursor se
convierte en una cruz y en la barra de estado aparece el mensaje
<Sketch Lines>.
3. Mover el ratón hasta el punto (0,14) y presionar. El origen de la
línea será este.
4. Mover nuevamente el cursor hasta el punto (10,14) y presionar
(botón izquierdo).
5. Realizar la misma operación con las coordenadas: (30,4), (40,4),
(40,0), (0,0) y (0,14). Para finalizar presionar el botón derecho del
ratón.
6. Seleccionar nuevamente Lines y proceder como en el punto 3 en las
coordenadas (0,9) y (20,9). Presionar el botón derecho.
7. Presionar Zoom Objects en la barra de herramiental para aumentar el
dibujo.
8. Finalizado el esquema, en la pantalla tendremos un perfil como el
que se muestra a continuación:
2.2.7. ESPECIFICAR LA IDENTIFICACIÓN DEL PROYECTO
• Para especificar la identificación del problema:

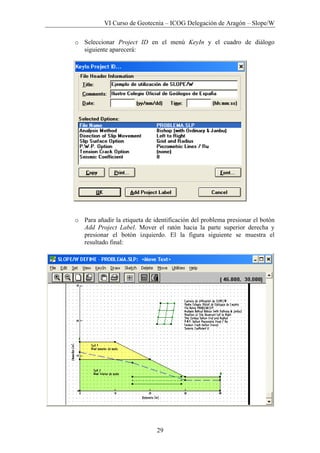

1. Seleccionar Project ID… en el menú desplegable KeyIn. El cuadro
siguiente aparecerá:
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
16

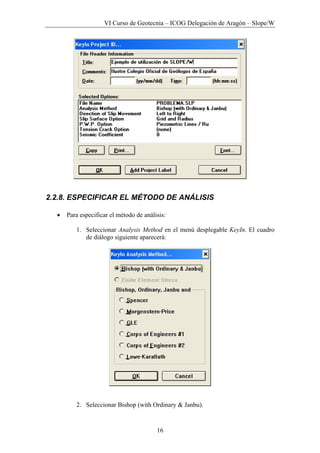

2.2.8. ESPECIFICAR EL MÉTODO DE ANÁLISIS
• Para especificar el método de análisis:
1. Seleccionar Analysis Method en el menú desplegable KeyIn. El cuadro
de diálogo siguiente aparecerá:
2. Seleccionar Bishop (with Ordinary & Janbu).
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
17
3. OK, para confirmar y salir.
2.2.9. ESPECIFICAR EL CONTROL DE ANÁLISIS
• Para especificar el control de análisis:
1. Seleccionar Analysis Control en el menú desplegable KeyIn. El
cuadro de diálogo siguiente aparecerá:
2. Seleccionar Gris and Radius en superficie de deslizamiento, Left to
Right en la dirección de movimiento, Piezometric Lines/Ru en la
presión hidrostática, none en las grietas de tracción y 30 y 0.01 en el
nº de círculos de deslizamiento y tolerancia respectivamente en la
convergencia de la solución.
3. OK para confirmar y salir.
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
18
2.2.10. DEFINIR LAS PROPIEDADES DE LOS SUELOS
Las propiedades geotécnicas del problema estaban definidas en la figura 1.
• Para definir las propiedades de los suelos:
1. Seleccionear Soil Properties en el menú desplegable KeyIn. El cuadro
de diálogo siguiente aparecerá:
2. En el cuadro de diálogo, escribir: 1, seleccionar Mohr-Coulomb y en la
descripción Nivel superior de suelo.
3. En la unidad de peso: 15, en la cohesión: 5 y en ángulo de rozamiento
interno: 20.
4. Seleccionar Copy.
5. Repetir de 2 a 4 para el Nivel de suelo inferior.
6. Repetir de 2 a 4 para el Substrato rocoso, seleccionando Bedrock.
7. OK para confirmar y salir.
La imagen siguiente muestra como quedaría el cuadro de diálogo anterior con los datos
del problema:
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
19

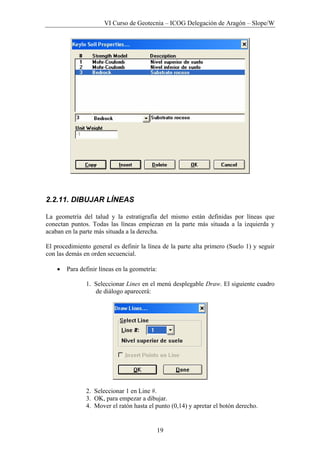

2.2.11. DIBUJAR LÍNEAS
La geometría del talud y la estratigrafía del mismo están definidas por líneas que
conectan puntos. Todas las líneas empiezan en la parte más situada a la izquierda y
acaban en la parte más situada a la derecha.
El procedimiento general es definir la línea de la parte alta primero (Suelo 1) y seguir
con las demás en orden secuencial.
• Para definir líneas en la geometría:
1. Seleccionar Lines en el menú desplegable Draw. El siguiente cuadro
de diálogo aparecerá:
2. Seleccionar 1 en Line #.
3. OK, para empezar a dibujar.
4. Mover el ratón hasta el punto (0,14) y apretar el botón derecho.
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
20

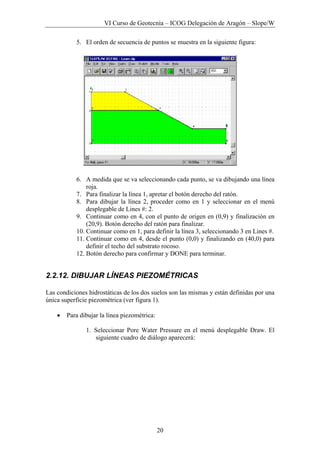

5. El orden de secuencia de puntos se muestra en la siguiente figura:
6. A medida que se va seleccionando cada punto, se va dibujando una línea
roja.
7. Para finalizar la línea 1, apretar el botón derecho del ratón.
8. Para dibujar la línea 2, proceder como en 1 y seleccionar en el menú
desplegable de Lines #: 2.
9. Continuar como en 4, con el punto de origen en (0,9) y finalización en
(20,9). Botón derecho del ratón para finalizar.
10. Continuar como en 1, para definir la línea 3, seleccionando 3 en Lines #.
11. Continuar como en 4, desde el punto (0,0) y finalizando en (40,0) para
definir el techo del substrato rocoso.
12. Botón derecho para confirmar y DONE para terminar.
2.2.12. DIBUJAR LÍNEAS PIEZOMÉTRICAS
Las condiciones hidrostáticas de los dos suelos son las mismas y están definidas por una
única superficie piezométrica (ver figura 1).
• Para dibujar la línea piezométrica:
1. Seleccionar Pore Water Pressure en el menú desplegable Draw. El
siguiente cuadro de diálogo aparecerá:
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
21

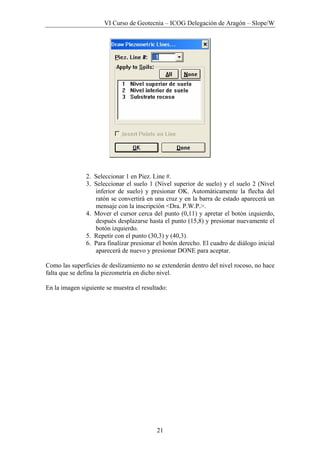

2. Seleccionar 1 en Piez. Line #.
3. Seleccionar el suelo 1 (Nivel superior de suelo) y el suelo 2 (Nivel
inferior de suelo) y presionar OK. Automáticamente la flecha del
ratón se convertirá en una cruz y en la barra de estado aparecerá un
mensaje con la inscripción <Dra. P.W.P.>.
4. Mover el cursor cerca del punto (0,11) y apretar el botón izquierdo,
después desplazarse hasta el punto (15,8) y presionar nuevamente el
botón izquierdo.
5. Repetir con el punto (30,3) y (40,3).
6. Para finalizar presionar el botón derecho. El cuadro de diálogo inicial
aparecerá de nuevo y presionar DONE para aceptar.
Como las superficies de deslizamiento no se extenderán dentro del nivel rocoso, no hace
falta que se defina la piezometría en dicho nivel.
En la imagen siguiente se muestra el resultado:
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
22
2.2.13. DIBUJAR EL RADIO DE LAS SUPERFICIES DE
DESLIZAMIENTO
Para el control de la localización de las superficies de deslizamiento es necesario definir
líneas o puntos a partir de los cuales definir los radios de las mismas.
• Para definir las líneas de radios:
1. Seleccionar Slip Surface del menú desplegable Draw. Aparece un
menú desplegable. Seleccionar Radius.
2. El cursor del ratón se convierte en una cruz y en la barra de estado
aparece el mensaje: <Draw Radius>.
3. Mover el cursor cerca del punto (15,4) y presionar el botón izquierdo
del ratón, mover nuevamente el cursor al punto (15,2) y presionar el
botón izquierdo del ratón.
4. Realizar lo mismo desde el punto (29,2) y (29,4) y finalizar
presionando el botón derecho.
5. Aparecerá un cuadro de diálogo preguntando por el nº de divisiones,
poner 2.
6. Se han generado 3 líneas de radios, es decir SLOPE/W SOLVE
dibujará círculos de rotura tangentes a estas líneas.
7. Después de completar el proceso aparecerá el siguiente gráfico:
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
23
2.2.14. DIBUJAR LA MALLA DE LAS SUPERFICIES DE
DESLIZAMIENTO
La malla de centros de rotación de los círculos de rotura es definida para tener control
sobre la localización de los mismos.
• Para dibujar la malla de centros:
1. Seleccionar Slip Surface del menú Draw.
2. Aparecerá un menú desplegable.
3. Seleccionar Grid.
4. El cursor del ratón se convertirá en una cruz y en la barra de estado
aparecerá el mensaje: <Draw Grid>.
5. Mover el cursor al punto (23,25) y presionar el botón izquierdo,
luego moverse al botón (22,19) y presionar el botón izquierdo.
6. Se insinúa un paralelogramo y si nos deplazamos al punto (26,19)
definimos el tercer lado del mismo.
7. Aparece un cuadro de diálogo preguntando por el nº de divisiones en
X (2) y luego en Y (3). Automáticamente aparece el paralelogramo
dividido por 2 según X y por 3 según Y. Tan y como muestra la
figura siguiente:
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
24
2.2.15. VER PREFERENCIAS
No es necesario que se muestren los números (1 a 19) de la ventana DEFINE, para ello,
seleccionar preferentes en el menú View y deseleccionar Points y Points & Line
Numbers.
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
25
2.2.16. EJES DEL BOCETO
Para definir los ejes del perfil y poder interpretarlo después de ser impreso, se debe
proceder como sigue:
1. Seleccionar Axis del menú Sketch. El siguiente cuadro de diálogo aparecerá:
2. Seleccionar el eje izquierdo y el inferior.
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
26

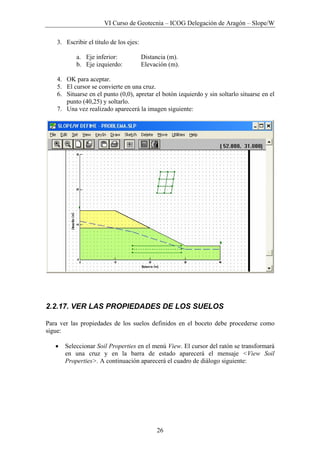

3. Escribir el título de los ejes:
a. Eje inferior: Distancia (m).
b. Eje izquierdo: Elevación (m).
4. OK para aceptar.
5. El cursor se convierte en una cruz.
6. Situarse en el punto (0,0), apretar el botón izquierdo y sin soltarlo situarse en el
punto (40,25) y soltarlo.
7. Una vez realizado aparecerá la imagen siguiente:
2.2.17. VER LAS PROPIEDADES DE LOS SUELOS
Para ver las propiedades de los suelos definidos en el boceto debe procederse como
sigue:
• Seleccionar Soil Properties en el menú View. El cursor del ratón se transformará
en una cruz y en la barra de estado aparecerá el mensaje <View Soil
Properties>. A continuación aparecerá el cuadro de diálogo siguiente:
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
27

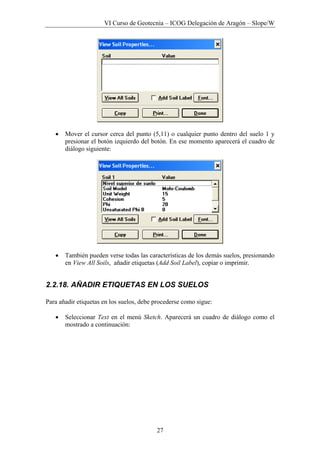

• Mover el cursor cerca del punto (5,11) o cualquier punto dentro del suelo 1 y
presionar el botón izquierdo del botón. En ese momento aparecerá el cuadro de
diálogo siguiente:
• También pueden verse todas las características de los demás suelos, presionando
en View All Soils, añadir etiquetas (Add Soil Label), copiar o imprimir.
2.2.18. AÑADIR ETIQUETAS EN LOS SUELOS
Para añadir etiquetas en los suelos, debe procederse como sigue:
• Seleccionar Text en el menú Sketch. Aparecerá un cuadro de diálogo como el
mostrado a continuación:
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
28

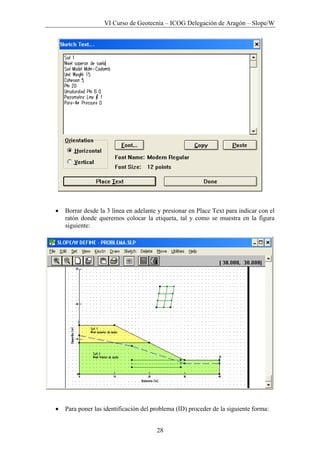

• Borrar desde la 3 línea en adelante y presionar en Place Text para indicar con el
ratón donde queremos colocar la etiqueta, tal y como se muestra en la figura
siguiente:
• Para poner las identificación del problema (ID) proceder de la siguiente forma:
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
29
o Seleccionar Project ID en el menú KeyIn y el cuadro de diálogo
siguiente aparecerá:
o Para añadir la etiqueta de identificación del problema presionar el botón
Add Project Label. Mover el ratón hacia la parte superior derecha y
presionar el botón izquierdo. El la figura siguiente se muestra el
resultado final:
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
30
2.2.19. VERIFICAR LA EXISTENCIA DE ERRORES
Una herramienta muy útil es Tools Verify, que como su nombre indica es una
herramienta para comprobar que no existen errores en la introducción de la geometría
del perfil, niveles piezométricos, superficies de rotura, propiedades de los suelos, etc.
Para verificar algún problema o error proceder como sigue:
• Seleccionar Verify en el menú Utilities. El siguiente cuadro de diálogo
aparecerá:
• Se puede observar que no existe ningún error.
• Done para salir.
2.2.20. RESOLVER EL PROBLEMA
La segunda parte del análisis de estabilidad es utilizar SLOPE/W SOLVE para resolver
el factor de seguridad del talud.
• Para arrancar el subprograma SOLVE, presionar el botón en la barra de
herramientas, en ese momento aparecerá la ventana siguiente:
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
31

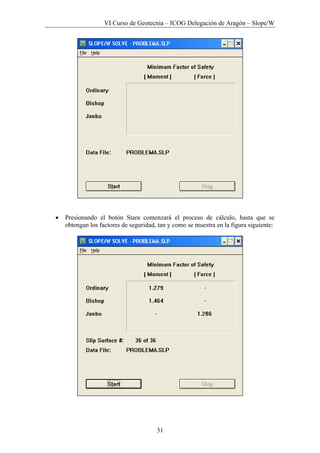

• Presionando el botón Stara comenzará el proceso de cálculo, hasta que se
obtengan los factores de seguridad, tan y como se muestra en la figura siguiente:
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
32
2.3. VER RESULTADOS DEL CÁLCULO
El subprograma SLOPE/W CONTOUR permite ver los resultados del análisis de
forma gráfica:
• Superficies de deslizamiento con su respectivo factor de seguridad.
• Superficies de contorno de los factores de seguridad.
• Disposición de fuerzas en cada una de las rebanadas.
• Diversos gráficos de los resultados del cálculo.
2.3.1. SUPERFICIES DE DESLIZAMIENTO
Seleccionar Slip Surfaces en el menú Draw. El siguiente cuadro de diálogo aparecerá,
seleccione la nº de superficie que desee.
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
33

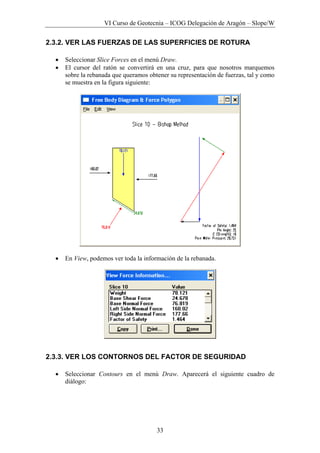

2.3.2. VER LAS FUERZAS DE LAS SUPERFICIES DE ROTURA
• Seleccionar Slice Forces en el menú Draw.
• El cursor del ratón se convertirá en una cruz, para que nosotros marquemos
sobre la rebanada que queramos obtener su representación de fuerzas, tal y como
se muestra en la figura siguiente:
• En View, podemos ver toda la información de la rebanada.
2.3.3. VER LOS CONTORNOS DEL FACTOR DE SEGURIDAD

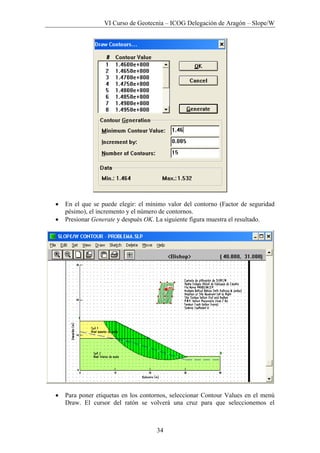

• Seleccionar Contours en el menú Draw. Aparecerá el siguiente cuadro de
diálogo:
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
34
• En el que se puede elegir: el mínimo valor del contorno (Factor de seguridad
pésimo), el incremento y el número de contornos.
• Presionar Generate y después OK. La siguiente figura muestra el resultado.

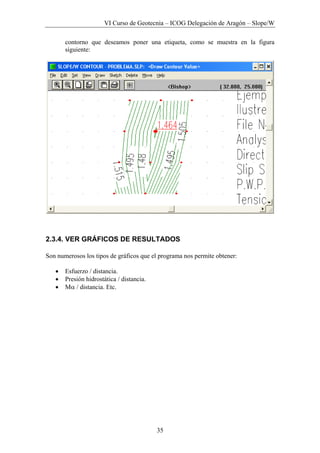

• Para poner etiquetas en los contornos, seleccionar Contour Values en el menú
Draw. El cursor del ratón se volverá una cruz para que seleccionemos el
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
35
contorno que deseamos poner una etiqueta, como se muestra en la figura
siguiente:
2.3.4. VER GRÁFICOS DE RESULTADOS

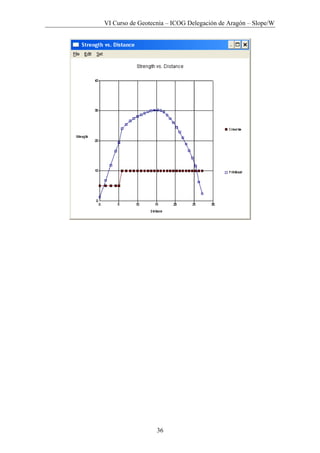

Son numerosos los tipos de gráficos que el programa nos permite obtener:
• Esfuerzo / distancia.
• Presión hidrostática / distancia.

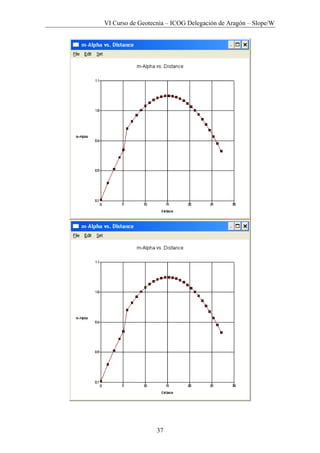

• Mα / distancia. Etc.
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
36
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
37
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
38

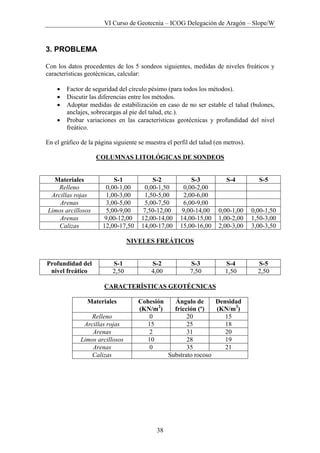

3. PROBLEMA
Con los datos procedentes de los 5 sondeos siguientes, medidas de niveles freáticos y
características geotécnicas, calcular:
• Factor de seguridad del círculo pésimo (para todos los métodos).
• Discutir las diferencias entre los métodos.
• Adoptar medidas de estabilización en caso de no ser estable el talud (bulones,
anclajes, sobrecargas al pie del talud, etc.).
• Probar variaciones en las características geotécnicas y profundidad del nivel
freático.

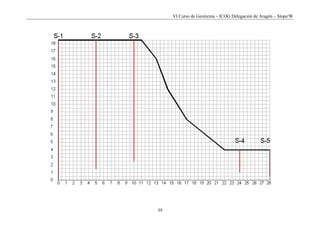

En el gráfico de la página siguiente se muestra el perfil del talud (en metros).
COLUMNAS LITOLÓGICAS DE SONDEOS
Materiales S-1 S-2 S-3 S-4 S-5
Relleno 0,00-1,00 0,00-1,50 0,00-2,00
Arcillas rojas 1,00-3,00 1,50-5,00 2,00-6,00
Arenas 3,00-5,00 5,00-7,50 6,00-9,00
Limos arcillosos 5,00-9,00 7,50-12,00 9,00-14,00 0,00-1,00 0,00-1,50
Arenas 9,00-12,00 12,00-14,00 14,00-15,00 1,00-2,00 1,50-3,00
Calizas 12,00-17,50 14,00-17,00 15,00-16,00 2,00-3,00 3,00-3,50
NIVELES FREÁTICOS
S-1 S-2 S-3 S-4 S-5Profundidad del
nivel freático 2,50 4,00 7,50 1,50 2,50
CARACTERÍSTICAS GEOTÉCNICAS
Materiales Cohesión
(KN/m2
)
Ángulo de
fricción (º)
Densidad
(KN/m3
)
Relleno 0 20 15
Arcillas rojas 15 25 18
Arenas 2 31 20
Limos arcillosos 10 28 19
Arenas 0 35 21
Calizas Substrato rocoso
VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W
39

Más contenido relacionado

La actualidad más candente

Informe del-ensayo-del-cono-de-arena-densidad-en-campo
Informe del-ensayo-del-cono-de-arena-densidad-en-campoInforme del-ensayo-del-cono-de-arena-densidad-en-campo
Informe del-ensayo-del-cono-de-arena-densidad-en-campoAnghelo Salazar Tello

Laboratorio corte-directo
Laboratorio corte-directoLaboratorio corte-directo
Laboratorio corte-directoDerlys Guere

Ejercicios de consolidacion
Ejercicios de consolidacionEjercicios de consolidacion
Ejercicios de consolidacionBeli Belizinha C

analisis granumetrico por medio del hidrometro
analisis granumetrico por medio del hidrometroanalisis granumetrico por medio del hidrometro
analisis granumetrico por medio del hidrometroThelmo Rafael Bustamante

Ensayo de consolidacion unidimensional (1)
Ensayo de consolidacion unidimensional (1)Ensayo de consolidacion unidimensional (1)
Ensayo de consolidacion unidimensional (1)Alexiz Tintaya

Informe triaxial geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO
Informe triaxial  geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADOInforme triaxial  geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO
Informe triaxial geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADOSANDYSANTOSARRIERTA

mecánica de suelos 2-Esfuerzos transmitidos
mecánica de suelos 2-Esfuerzos transmitidosmecánica de suelos 2-Esfuerzos transmitidos
mecánica de suelos 2-Esfuerzos transmitidosEricArturoTorresRoza

30513385 informe-ensayo-proctor
30513385 informe-ensayo-proctor30513385 informe-ensayo-proctor
30513385 informe-ensayo-proctorLavinia Abigail

Mecanica de suelos en la Ingenieria Practica.---Karl Terzaghi y Realph b
Mecanica de suelos en la Ingenieria Practica.---Karl Terzaghi y Realph bMecanica de suelos en la Ingenieria Practica.---Karl Terzaghi y Realph b
Mecanica de suelos en la Ingenieria Practica.---Karl Terzaghi y Realph bAlfonso Rodriguez Obando

Librodeejerciciosresueltosdemecnicadesuelosi 140603214304-phpapp01
Librodeejerciciosresueltosdemecnicadesuelosi 140603214304-phpapp01Librodeejerciciosresueltosdemecnicadesuelosi 140603214304-phpapp01
Librodeejerciciosresueltosdemecnicadesuelosi 140603214304-phpapp01Maykol Mario Zambrano Cavalcanti

Suelos expansivos
Suelos expansivosSuelos expansivos
Suelos expansivosFrk Firtin

Empujes activo y pasivo
Empujes activo y pasivoEmpujes activo y pasivo
Empujes activo y pasivoJoe Ticahuanca

8 ava clase resistencia al esfuerzo cortante diapos (1)
8 ava clase   resistencia al esfuerzo cortante diapos (1)8 ava clase   resistencia al esfuerzo cortante diapos (1)
8 ava clase resistencia al esfuerzo cortante diapos (1)Luisses Huaman Fernadez

Informe de corte directo n.t.p 339.171
Informe de corte  directo n.t.p 339.171Informe de corte  directo n.t.p 339.171
Informe de corte directo n.t.p 339.171Yoner Chávez

Presiones efectivas y las presiones totales
Presiones efectivas y  las presiones        totalesPresiones efectivas y  las presiones        totales
Presiones efectivas y las presiones totalesHeiner Ruiz Sanchez


La actualidad más candente (20)

Informe del-ensayo-del-cono-de-arena-densidad-en-campo
Informe del-ensayo-del-cono-de-arena-densidad-en-campoInforme del-ensayo-del-cono-de-arena-densidad-en-campo
Informe del-ensayo-del-cono-de-arena-densidad-en-campo

Laboratorio corte-directo
Laboratorio corte-directoLaboratorio corte-directo
Laboratorio corte-directo

Ejercicios de consolidacion
Ejercicios de consolidacionEjercicios de consolidacion
Ejercicios de consolidacion

Trabajo final talud
Trabajo final taludTrabajo final talud
Trabajo final talud

analisis granumetrico por medio del hidrometro
analisis granumetrico por medio del hidrometroanalisis granumetrico por medio del hidrometro
analisis granumetrico por medio del hidrometro

Ensayo de consolidacion unidimensional (1)
Ensayo de consolidacion unidimensional (1)Ensayo de consolidacion unidimensional (1)
Ensayo de consolidacion unidimensional (1)

Informe triaxial geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO
Informe triaxial  geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADOInforme triaxial  geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO
Informe triaxial geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO

permeabilidad de suelos
permeabilidad de suelospermeabilidad de suelos
permeabilidad de suelos

mecánica de suelos 2-Esfuerzos transmitidos
mecánica de suelos 2-Esfuerzos transmitidosmecánica de suelos 2-Esfuerzos transmitidos
mecánica de suelos 2-Esfuerzos transmitidos

30513385 informe-ensayo-proctor
30513385 informe-ensayo-proctor30513385 informe-ensayo-proctor
30513385 informe-ensayo-proctor

Mecanica de suelos en la Ingenieria Practica.---Karl Terzaghi y Realph b
Mecanica de suelos en la Ingenieria Practica.---Karl Terzaghi y Realph bMecanica de suelos en la Ingenieria Practica.---Karl Terzaghi y Realph b
Mecanica de suelos en la Ingenieria Practica.---Karl Terzaghi y Realph b

Capitulos 6 9
Capitulos 6 9Capitulos 6 9
Capitulos 6 9

Librodeejerciciosresueltosdemecnicadesuelosi 140603214304-phpapp01
Librodeejerciciosresueltosdemecnicadesuelosi 140603214304-phpapp01Librodeejerciciosresueltosdemecnicadesuelosi 140603214304-phpapp01
Librodeejerciciosresueltosdemecnicadesuelosi 140603214304-phpapp01

Suelos expansivos
Suelos expansivosSuelos expansivos
Suelos expansivos

Empujes activo y pasivo
Empujes activo y pasivoEmpujes activo y pasivo
Empujes activo y pasivo

8 ava clase resistencia al esfuerzo cortante diapos (1)
8 ava clase   resistencia al esfuerzo cortante diapos (1)8 ava clase   resistencia al esfuerzo cortante diapos (1)
8 ava clase resistencia al esfuerzo cortante diapos (1)

Ensayo de corte directo
Ensayo  de corte directoEnsayo  de corte directo
Ensayo de corte directo

ENSAYO TRIAXIAL CONSOLIDADO NO DRENADO
ENSAYO TRIAXIAL CONSOLIDADO NO DRENADOENSAYO TRIAXIAL CONSOLIDADO NO DRENADO
ENSAYO TRIAXIAL CONSOLIDADO NO DRENADO

Informe de corte directo n.t.p 339.171
Informe de corte  directo n.t.p 339.171Informe de corte  directo n.t.p 339.171
Informe de corte directo n.t.p 339.171

Presiones efectivas y las presiones totales
Presiones efectivas y  las presiones        totalesPresiones efectivas y  las presiones        totales
Presiones efectivas y las presiones totales


Similar a Estabilidad de taludes spencer

Analisis_de_Estabilidad_de_Taludes_Rocosos.pdf
Analisis_de_Estabilidad_de_Taludes_Rocosos.pdfAnalisis_de_Estabilidad_de_Taludes_Rocosos.pdf
Analisis_de_Estabilidad_de_Taludes_Rocosos.pdfJeronimoQuintoMartin1

Estabilidad de taludes rodríguez
Estabilidad de taludes rodríguezEstabilidad de taludes rodríguez
Estabilidad de taludes rodríguezJose Chocano

07prismas solicitaciones deformada
07prismas solicitaciones deformada07prismas solicitaciones deformada
07prismas solicitaciones deformadamarco55

CALCULO PARA ESTABILIDAD DE TALUDES..pptx
CALCULO PARA ESTABILIDAD DE TALUDES..pptxCALCULO PARA ESTABILIDAD DE TALUDES..pptx
CALCULO PARA ESTABILIDAD DE TALUDES..pptxDanielGarcia480931

Metodos de analisis de estabilidad de taludes
Metodos  de analisis de estabilidad de taludesMetodos  de analisis de estabilidad de taludes
Metodos de analisis de estabilidad de taludesCamilo Diaz Garcia

Grupo 1 Metodo de bishop RIGUROSO (1).pptx
Grupo 1 Metodo de bishop RIGUROSO (1).pptxGrupo 1 Metodo de bishop RIGUROSO (1).pptx
Grupo 1 Metodo de bishop RIGUROSO (1).pptxTunadeIngeneiraUMSA

Practica de laboratorio n 01 fisica ii 2014
Practica de laboratorio n  01 fisica ii   2014Practica de laboratorio n  01 fisica ii   2014
Practica de laboratorio n 01 fisica ii 2014Vladimir Granados

Estudios de esfuerzo y deformaciones mediante el círculo de Mohr
Estudios de esfuerzo y deformaciones mediante el círculo de MohrEstudios de esfuerzo y deformaciones mediante el círculo de Mohr
Estudios de esfuerzo y deformaciones mediante el círculo de MohrFernandoMontanez2

Cimentaciones superficiales
Cimentaciones superficialesCimentaciones superficiales
Cimentaciones superficialesEduardoDaniel42

TEORIA DE LA ESLASTICIDAD - PLACAS CARGADAS.pdf
TEORIA DE LA ESLASTICIDAD - PLACAS CARGADAS.pdfTEORIA DE LA ESLASTICIDAD - PLACAS CARGADAS.pdf
TEORIA DE LA ESLASTICIDAD - PLACAS CARGADAS.pdfniqodre

Estudio de estabilidad de taludes1 (2)
Estudio de estabilidad de taludes1 (2)Estudio de estabilidad de taludes1 (2)
Estudio de estabilidad de taludes1 (2)Beltran Puma Zevallos

Analisis estructural
Analisis estructuralAnalisis estructural
Analisis estructuralglayjos

analisis_estructural.pdf
analisis_estructural.pdfanalisis_estructural.pdf
analisis_estructural.pdfssuser7155161

ANALISIS DE PORTICO HIPERESTATICO CROS FINAL DE FINALES.pptx
ANALISIS DE PORTICO HIPERESTATICO CROS FINAL DE FINALES.pptxANALISIS DE PORTICO HIPERESTATICO CROS FINAL DE FINALES.pptx
ANALISIS DE PORTICO HIPERESTATICO CROS FINAL DE FINALES.pptxJerson E. Carrillo

Análisis de estabilidad de taludes - Analisis deterministicos
Análisis de estabilidad de taludes - Analisis deterministicosAnálisis de estabilidad de taludes - Analisis deterministicos
Análisis de estabilidad de taludes - Analisis deterministicosedwarde77


Similar a Estabilidad de taludes spencer (20)

Analisis_de_Estabilidad_de_Taludes_Rocosos.pdf
Analisis_de_Estabilidad_de_Taludes_Rocosos.pdfAnalisis_de_Estabilidad_de_Taludes_Rocosos.pdf
Analisis_de_Estabilidad_de_Taludes_Rocosos.pdf

Estabilidad de taludes rodríguez
Estabilidad de taludes rodríguezEstabilidad de taludes rodríguez
Estabilidad de taludes rodríguez

EXPOSICION EQUIPO 4 REALLL.pptx
EXPOSICION EQUIPO 4 REALLL.pptxEXPOSICION EQUIPO 4 REALLL.pptx
EXPOSICION EQUIPO 4 REALLL.pptx

Estabilidad de taludes
Estabilidad de taludesEstabilidad de taludes
Estabilidad de taludes

07prismas solicitaciones deformada
07prismas solicitaciones deformada07prismas solicitaciones deformada
07prismas solicitaciones deformada

CALCULO PARA ESTABILIDAD DE TALUDES..pptx
CALCULO PARA ESTABILIDAD DE TALUDES..pptxCALCULO PARA ESTABILIDAD DE TALUDES..pptx
CALCULO PARA ESTABILIDAD DE TALUDES..pptx

Resistencia trabajo grupal g5
Resistencia trabajo grupal g5Resistencia trabajo grupal g5
Resistencia trabajo grupal g5

Estudio de esfuerzos y deformaciones mediante el circulo de mohr - Resistenci...
Estudio de esfuerzos y deformaciones mediante el circulo de mohr - Resistenci...Estudio de esfuerzos y deformaciones mediante el circulo de mohr - Resistenci...
Estudio de esfuerzos y deformaciones mediante el circulo de mohr - Resistenci...

Metodos de analisis de estabilidad de taludes
Metodos  de analisis de estabilidad de taludesMetodos  de analisis de estabilidad de taludes
Metodos de analisis de estabilidad de taludes

Colisiones
ColisionesColisiones
Colisiones

Grupo 1 Metodo de bishop RIGUROSO (1).pptx
Grupo 1 Metodo de bishop RIGUROSO (1).pptxGrupo 1 Metodo de bishop RIGUROSO (1).pptx
Grupo 1 Metodo de bishop RIGUROSO (1).pptx

Practica de laboratorio n 01 fisica ii 2014
Practica de laboratorio n  01 fisica ii   2014Practica de laboratorio n  01 fisica ii   2014
Practica de laboratorio n 01 fisica ii 2014

Estudios de esfuerzo y deformaciones mediante el círculo de Mohr
Estudios de esfuerzo y deformaciones mediante el círculo de MohrEstudios de esfuerzo y deformaciones mediante el círculo de Mohr
Estudios de esfuerzo y deformaciones mediante el círculo de Mohr

Cimentaciones superficiales
Cimentaciones superficialesCimentaciones superficiales
Cimentaciones superficiales

TEORIA DE LA ESLASTICIDAD - PLACAS CARGADAS.pdf
TEORIA DE LA ESLASTICIDAD - PLACAS CARGADAS.pdfTEORIA DE LA ESLASTICIDAD - PLACAS CARGADAS.pdf
TEORIA DE LA ESLASTICIDAD - PLACAS CARGADAS.pdf

Estudio de estabilidad de taludes1 (2)
Estudio de estabilidad de taludes1 (2)Estudio de estabilidad de taludes1 (2)
Estudio de estabilidad de taludes1 (2)

Analisis estructural
Analisis estructuralAnalisis estructural
Analisis estructural

analisis_estructural.pdf
analisis_estructural.pdfanalisis_estructural.pdf
analisis_estructural.pdf

ANALISIS DE PORTICO HIPERESTATICO CROS FINAL DE FINALES.pptx
ANALISIS DE PORTICO HIPERESTATICO CROS FINAL DE FINALES.pptxANALISIS DE PORTICO HIPERESTATICO CROS FINAL DE FINALES.pptx
ANALISIS DE PORTICO HIPERESTATICO CROS FINAL DE FINALES.pptx

Análisis de estabilidad de taludes - Analisis deterministicos
Análisis de estabilidad de taludes - Analisis deterministicosAnálisis de estabilidad de taludes - Analisis deterministicos
Análisis de estabilidad de taludes - Analisis deterministicos


Último

Dispositivos Semiconductores de Potencia BJT, MOSFET 01.pdf
Dispositivos Semiconductores de Potencia BJT, MOSFET 01.pdfDispositivos Semiconductores de Potencia BJT, MOSFET 01.pdf
Dispositivos Semiconductores de Potencia BJT, MOSFET 01.pdfdego18

Guía para la identificación de materiales peligrosos
Guía para la identificación de materiales peligrososGuía para la identificación de materiales peligrosos
Guía para la identificación de materiales peligrososAdrianVarela22

Sales Básicas Quimica, conocer como se forman las sales basicas
Sales Básicas Quimica, conocer como se forman las sales basicasSales Básicas Quimica, conocer como se forman las sales basicas
Sales Básicas Quimica, conocer como se forman las sales basicasPaulina Cargua

TR-514 (3) - DOS COLUMNAS PASCUA 2024 3.4 8.4.24.pdf
TR-514 (3) - DOS COLUMNAS PASCUA 2024 3.4 8.4.24.pdfTR-514 (3) - DOS COLUMNAS PASCUA 2024 3.4 8.4.24.pdf
TR-514 (3) - DOS COLUMNAS PASCUA 2024 3.4 8.4.24.pdfFRANCISCOJUSTOSIERRA

Transporte y Manipulación de Explosivos - SUCAMEC
Transporte y Manipulación de Explosivos - SUCAMECTransporte y Manipulación de Explosivos - SUCAMEC
Transporte y Manipulación de Explosivos - SUCAMECamador030809

Capacitación Anexo 6 D.s. 023 seguridad y salud ocupacional
Capacitación Anexo 6 D.s. 023 seguridad y salud ocupacionalCapacitación Anexo 6 D.s. 023 seguridad y salud ocupacional
Capacitación Anexo 6 D.s. 023 seguridad y salud ocupacionalamador030809

Unidad_1_Parte_1 organización y estructura de los seres vivos
Unidad_1_Parte_1 organización y estructura de los seres vivosUnidad_1_Parte_1 organización y estructura de los seres vivos
Unidad_1_Parte_1 organización y estructura de los seres vivossolareslionel9

EXPOSICION UNIDAD 3 MANTENIMIENTOO .pptx
EXPOSICION UNIDAD 3 MANTENIMIENTOO .pptxEXPOSICION UNIDAD 3 MANTENIMIENTOO .pptx
EXPOSICION UNIDAD 3 MANTENIMIENTOO .pptxKeylaArlethTorresOrt

INFORME DE LA DE PROBLEMÁTICA AMBIENTAL 2 UNIDAD FINAL. PDF.pdf
INFORME DE LA DE PROBLEMÁTICA AMBIENTAL 2 UNIDAD FINAL. PDF.pdfINFORME DE LA DE PROBLEMÁTICA AMBIENTAL 2 UNIDAD FINAL. PDF.pdf
INFORME DE LA DE PROBLEMÁTICA AMBIENTAL 2 UNIDAD FINAL. PDF.pdfsolidalilaalvaradoro

EJERCICIOS DE -LEY-DE-OHM aplicaciones prácticas
EJERCICIOS DE -LEY-DE-OHM aplicaciones prácticasEJERCICIOS DE -LEY-DE-OHM aplicaciones prácticas
EJERCICIOS DE -LEY-DE-OHM aplicaciones prácticasEfrain Yungan

Esmerling de la Cruz (Proyecto de Programación)
Esmerling de la Cruz (Proyecto de Programación)Esmerling de la Cruz (Proyecto de Programación)
Esmerling de la Cruz (Proyecto de Programación)esmerling14

FOLIACIONES Y LINEACIONES GEOLOGÍA ESTRUCTURAL
FOLIACIONES Y LINEACIONES GEOLOGÍA ESTRUCTURALFOLIACIONES Y LINEACIONES GEOLOGÍA ESTRUCTURAL
FOLIACIONES Y LINEACIONES GEOLOGÍA ESTRUCTURALRiveraPemintelAlejan

PLANTILLA DE PP PREVENCIONISTA DE RIESGOS LABORALES (1).pptx.pdf
PLANTILLA DE PP PREVENCIONISTA DE RIESGOS LABORALES (1).pptx.pdfPLANTILLA DE PP PREVENCIONISTA DE RIESGOS LABORALES (1).pptx.pdf
PLANTILLA DE PP PREVENCIONISTA DE RIESGOS LABORALES (1).pptx.pdfmcamposa87

movimiento circular univormemente variado
movimiento circular univormemente variadomovimiento circular univormemente variado
movimiento circular univormemente variadoEsthefaniaAuquilla1

Química Analítica-U1y2-2024.pdf. Unidades 1 y 2
Química Analítica-U1y2-2024.pdf. Unidades 1 y 2Química Analítica-U1y2-2024.pdf. Unidades 1 y 2
Química Analítica-U1y2-2024.pdf. Unidades 1 y 2santiagoBernabei8

SEMICONDUCTORES lafhnoealifsncknisz.pptx
SEMICONDUCTORES lafhnoealifsncknisz.pptxSEMICONDUCTORES lafhnoealifsncknisz.pptx
SEMICONDUCTORES lafhnoealifsncknisz.pptxOSCARADRIANMEDINADUR

ENFOQUE METODOLOGICO DE LA INVESTIGACION
ENFOQUE METODOLOGICO DE LA INVESTIGACIONENFOQUE METODOLOGICO DE LA INVESTIGACION
ENFOQUE METODOLOGICO DE LA INVESTIGACIONJOHNNY SURI MAMANI

Unid 3 Extraccion 10-10-23 operaciones unitarias
Unid 3 Extraccion 10-10-23 operaciones unitariasUnid 3 Extraccion 10-10-23 operaciones unitarias
Unid 3 Extraccion 10-10-23 operaciones unitariasPatriciaRaimondi

5. MATERIAL COMPLEMENTARIO - PPT de la Sesión 02.pptx
5. MATERIAL COMPLEMENTARIO - PPT  de la Sesión 02.pptx5. MATERIAL COMPLEMENTARIO - PPT  de la Sesión 02.pptx
5. MATERIAL COMPLEMENTARIO - PPT de la Sesión 02.pptxJOSLUISCALLATAENRIQU

TEMA 02 VISCOSIDAD DE MECÁNICA DE FLUIDOS .pdf
TEMA 02 VISCOSIDAD DE MECÁNICA DE FLUIDOS .pdfTEMA 02 VISCOSIDAD DE MECÁNICA DE FLUIDOS .pdf
TEMA 02 VISCOSIDAD DE MECÁNICA DE FLUIDOS .pdfJhonCongoraQuispe


Último (20)

Dispositivos Semiconductores de Potencia BJT, MOSFET 01.pdf
Dispositivos Semiconductores de Potencia BJT, MOSFET 01.pdfDispositivos Semiconductores de Potencia BJT, MOSFET 01.pdf
Dispositivos Semiconductores de Potencia BJT, MOSFET 01.pdf

Guía para la identificación de materiales peligrosos
Guía para la identificación de materiales peligrososGuía para la identificación de materiales peligrosos
Guía para la identificación de materiales peligrosos

Sales Básicas Quimica, conocer como se forman las sales basicas
Sales Básicas Quimica, conocer como se forman las sales basicasSales Básicas Quimica, conocer como se forman las sales basicas
Sales Básicas Quimica, conocer como se forman las sales basicas

TR-514 (3) - DOS COLUMNAS PASCUA 2024 3.4 8.4.24.pdf
TR-514 (3) - DOS COLUMNAS PASCUA 2024 3.4 8.4.24.pdfTR-514 (3) - DOS COLUMNAS PASCUA 2024 3.4 8.4.24.pdf
TR-514 (3) - DOS COLUMNAS PASCUA 2024 3.4 8.4.24.pdf

Transporte y Manipulación de Explosivos - SUCAMEC
Transporte y Manipulación de Explosivos - SUCAMECTransporte y Manipulación de Explosivos - SUCAMEC
Transporte y Manipulación de Explosivos - SUCAMEC

Capacitación Anexo 6 D.s. 023 seguridad y salud ocupacional
Capacitación Anexo 6 D.s. 023 seguridad y salud ocupacionalCapacitación Anexo 6 D.s. 023 seguridad y salud ocupacional
Capacitación Anexo 6 D.s. 023 seguridad y salud ocupacional

Unidad_1_Parte_1 organización y estructura de los seres vivos
Unidad_1_Parte_1 organización y estructura de los seres vivosUnidad_1_Parte_1 organización y estructura de los seres vivos
Unidad_1_Parte_1 organización y estructura de los seres vivos

EXPOSICION UNIDAD 3 MANTENIMIENTOO .pptx
EXPOSICION UNIDAD 3 MANTENIMIENTOO .pptxEXPOSICION UNIDAD 3 MANTENIMIENTOO .pptx
EXPOSICION UNIDAD 3 MANTENIMIENTOO .pptx

INFORME DE LA DE PROBLEMÁTICA AMBIENTAL 2 UNIDAD FINAL. PDF.pdf
INFORME DE LA DE PROBLEMÁTICA AMBIENTAL 2 UNIDAD FINAL. PDF.pdfINFORME DE LA DE PROBLEMÁTICA AMBIENTAL 2 UNIDAD FINAL. PDF.pdf
INFORME DE LA DE PROBLEMÁTICA AMBIENTAL 2 UNIDAD FINAL. PDF.pdf

EJERCICIOS DE -LEY-DE-OHM aplicaciones prácticas
EJERCICIOS DE -LEY-DE-OHM aplicaciones prácticasEJERCICIOS DE -LEY-DE-OHM aplicaciones prácticas
EJERCICIOS DE -LEY-DE-OHM aplicaciones prácticas

Esmerling de la Cruz (Proyecto de Programación)
Esmerling de la Cruz (Proyecto de Programación)Esmerling de la Cruz (Proyecto de Programación)
Esmerling de la Cruz (Proyecto de Programación)

FOLIACIONES Y LINEACIONES GEOLOGÍA ESTRUCTURAL
FOLIACIONES Y LINEACIONES GEOLOGÍA ESTRUCTURALFOLIACIONES Y LINEACIONES GEOLOGÍA ESTRUCTURAL
FOLIACIONES Y LINEACIONES GEOLOGÍA ESTRUCTURAL

PLANTILLA DE PP PREVENCIONISTA DE RIESGOS LABORALES (1).pptx.pdf
PLANTILLA DE PP PREVENCIONISTA DE RIESGOS LABORALES (1).pptx.pdfPLANTILLA DE PP PREVENCIONISTA DE RIESGOS LABORALES (1).pptx.pdf
PLANTILLA DE PP PREVENCIONISTA DE RIESGOS LABORALES (1).pptx.pdf

movimiento circular univormemente variado
movimiento circular univormemente variadomovimiento circular univormemente variado
movimiento circular univormemente variado

Química Analítica-U1y2-2024.pdf. Unidades 1 y 2
Química Analítica-U1y2-2024.pdf. Unidades 1 y 2Química Analítica-U1y2-2024.pdf. Unidades 1 y 2
Química Analítica-U1y2-2024.pdf. Unidades 1 y 2

SEMICONDUCTORES lafhnoealifsncknisz.pptx
SEMICONDUCTORES lafhnoealifsncknisz.pptxSEMICONDUCTORES lafhnoealifsncknisz.pptx
SEMICONDUCTORES lafhnoealifsncknisz.pptx

ENFOQUE METODOLOGICO DE LA INVESTIGACION
ENFOQUE METODOLOGICO DE LA INVESTIGACIONENFOQUE METODOLOGICO DE LA INVESTIGACION
ENFOQUE METODOLOGICO DE LA INVESTIGACION

Unid 3 Extraccion 10-10-23 operaciones unitarias
Unid 3 Extraccion 10-10-23 operaciones unitariasUnid 3 Extraccion 10-10-23 operaciones unitarias
Unid 3 Extraccion 10-10-23 operaciones unitarias

5. MATERIAL COMPLEMENTARIO - PPT de la Sesión 02.pptx
5. MATERIAL COMPLEMENTARIO - PPT  de la Sesión 02.pptx5. MATERIAL COMPLEMENTARIO - PPT  de la Sesión 02.pptx
5. MATERIAL COMPLEMENTARIO - PPT de la Sesión 02.pptx

TEMA 02 VISCOSIDAD DE MECÁNICA DE FLUIDOS .pdf
TEMA 02 VISCOSIDAD DE MECÁNICA DE FLUIDOS .pdfTEMA 02 VISCOSIDAD DE MECÁNICA DE FLUIDOS .pdf
TEMA 02 VISCOSIDAD DE MECÁNICA DE FLUIDOS .pdf


Estabilidad de taludes spencer

  • 1. VI CURSO DE GEOTECNIA ILUSTRE COLEGIO OFICIAL DE GEÓLOGOS Delegación de Aragón INTRODUCCIÓN A LA ESTABILIDAD DE TALUDES Zaragoza, noviembre 2003 Fernando Herrera Rodríguez Geólogo – Master en Ingeniería Geológica Director Técnico GEOTECNIA 2000
  • 2. I N D I C E 1. ANÁLISIS DE ESTABILIDAD DE TALUDES EN SUELOS................. 1 1.1. MÉTODO GENERAL DE EQUILIBRIO LÍMITE............................................... 5 1.1.1. FACTOR DE SEGURIDAD DE EQUILIBRIO DE MOMENTOS ............... 5 1.1.2. FACTOR DE SEGURIDAD DE EQUILIBRIO DE FUERZAS..................... 6 1.2. MÉTODOS DE CÁLCULO................................................................................... 6 2. APLICACIONES INFORMÁTICAS................................................................ 7 2.1. SLOPE/W............................................................................................................... 7 2.2. PROBLEMA DE EJEMPLO ............................................................................... 10 2.2.1. DEFINICIÓN DEL PROBLEMA.................................................................. 11 2.2.2. DEFINICIÓN DEL ÁREA DE TRABAJO ................................................... 11 2.2.3. DEFINICIÓN DE LA ESCALA.................................................................... 12 2.2.4. DEFINIR EL ESPACIADO DE LA MALLA ............................................... 13 2.2.5. GRABAR EL PROBLEMA........................................................................... 14 2.2.6. BOCETO DEL PROBLEMA......................................................................... 14 2.2.7. ESPECIFICAR LA IDENTIFICACIÓN DEL PROYECTO......................... 15 2.2.8. ESPECIFICAR EL MÉTODO DE ANÁLISIS ............................................. 16 2.2.9. ESPECIFICAR EL CONTROL DE ANÁLISIS............................................ 17 2.2.10. DEFINIR LAS PROPIEDADES DE LOS SUELOS................................... 18 2.2.11. DIBUJAR LÍNEAS...................................................................................... 19 2.2.12. DIBUJAR LÍNEAS PIEZOMÉTRICAS...................................................... 20 2.2.13. DIBUJAR EL RADIO DE LAS SUPERFICIES DE DESLIZAMIENTO.. 22 2.2.14. DIBUJAR LA MALLA DE LAS SUPERFICIES DE DESLIZAMIENTO 23 2.2.15. VER PREFERENCIAS................................................................................ 24 2.2.16. EJES DEL BOCETO.................................................................................... 25 2.2.17. VER LAS PROPIEDADES DE LOS SUELOS .......................................... 26 2.2.18. AÑADIR ETIQUETAS EN LOS SUELOS................................................. 27 2.2.19. VERIFICAR LA EXISTENCIA DE ERRORES......................................... 30 2.2.20. RESOLVER EL PROBLEMA..................................................................... 30 2.3. VER RESULTADOS DEL CÁLCULO .............................................................. 32 2.3.1. SUPERFICIES DE DESLIZAMIENTO........................................................ 32 2.3.2. VER LAS FUERZAS DE LAS SUPERFICIES DE ROTURA .................... 33 2.3.3. VER LOS CONTORNOS DEL FACTOR DE SEGURIDAD ...................... 33 2.3.4. VER GRÁFICOS DE RESULTADOS.......................................................... 35 3. PROBLEMA.......................................................................................................... 38
  • 3. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 1 1. ANÁLISIS DE ESTABILIDAD DE TALUDES EN SUELOS En la mayor parte de los casos la geometría de la superficie de rotura no permite obtener una solución exacta del problema mediante la única aplicación de las leyes de la estática. El problema es “hiperestático” y ha de hacerse alguna simplificación o hipótesis previa que permita su resolución. Se pueden considerar así los métodos que consideran el equilibrio global de la masa deslizante, hoy en desuso, y los métodos de las dovelas o rebanadas, que consideran a la masa deslizante dividida en una serie de fajas verticales. Los métodos de las dovelas o rebanas pueden clasificarse en dos grupos: • Métodos aproximados: no cumplen todas las ecuaciones de la estática. Se pueden citar por ejemplo los métodos de Fellenius, Janbu y Bishop simplificado. • Métodos precisos o completos: cumplen todas las ecuaciones de la estática. Los más conocidos son los de Morgenstern-Price, Spencer y Bishop riguroso. En la siguiente figura, se muestra un gráfico en el que se recogen los diferentes métodos de cálculo. EXACTOS Rotura Planar Rotura por Cuña ESTABILIDAD GLOBAL DE LA MASA DEL TERRENO Método del círculo de fricción APROXIMADOS Janbu Fellenius Bishop simplificado PRECISOS Morgenstern-Price Spencer Bishop riguroso MÉTODOS DE DOVELAS NO EXACTOS MÉTODOS DE EQUILIBRIO LÍMITE MÉTODOS DE CÁLCULO EN DEFORMACIONES (Métodos numéricos) MÉTODOS DE CÁLCULO
  • 4. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 2 Existen varios métodos de cálculo para establecer el factor de seguridad de un talud en suelos, estos son: • Equilibrio límite de fuerzas. • Equilibrio límite de momentos. En el análisis de esfuerzos efectivos, la resistencia al corte de un suelo se define como: 'tan)(' φστ uc n −+= (1) donde: τ = resistencia al corte. c’= cohesión efectiva. σn = esfuerzo normal total. u = presión hidrostática. φ’ = ángulo friccional efectivo. La formulación de equilibrio límite asume lo siguiente: 1. El factor de seguridad de la componente cohesiva y la parte friccional de la resistencia al corte de un suelo es la misma para todos los suelos involucrados. 2. El factor de seguridad es el mismo para todas las rebanadas. En las figuras siguientes se muestran todas las fuerzas actuantes sobre una rotura circular y compuesta respectivamente.
  • 5. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 3 Las variables definidas se describen a continuación: W = peso total de la rebanada, de ancho b y altura h. N = fuerza total normal a la base de la rebanada. S = fuerza de corte movilizada en la base de la rebanada. E = fuerza normal horizontal entre rebanadas. Subíndices D “derecha” e I “izquierda” según el lado de la rebanada en el que actúa. X = fuerza vertical de corte entre rebanadas. Subíndices D “derecha” e I “izquierda” según el lado de la rebanada en el que actúa. D = línea externa de carga. kW= carga sísmica horizontal aplicada en el centroide de cada rebanada. R = radio de la superficie de deslizamiento. f = perpendicular a la fuerza normal desde el centro de rotación o desde el centro de momentos. x = distancia horizontal desde el centro de cada rebanada al centro de rotación o centro de momentos. e = distancia vertical desde el centro de cada rebanada al centro de rotación o centro de momentos. d = distancia perpendicular desde la línea de carga al centro de rotación o centro de momentos. h = distancia vertical desde el centro de la base de cada rebanada a la línea más superior geométricamente (generalmente la superficie topográfica). a = distancia perpendicular desde la resultante externa de la fuerza hidrostática al centro de rotación o centro de momentos. Subíndices D “derecha” e I “izquierda” según el lado del talud. A = resultante externa de la fuerza hidrostática. Subíndices D “derecha” e I “izquierda” según el lado del talud. ω = ángulo de la línea de carga con la horizontal. Este ángulo se mide según las agujas del reloj desde el eje X positivo. α = ángulo entre la tangente del centro de cada rebanada y la horizontal.
  • 6. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 4 La magnitud de la fuerza de corte movilizada para satisfacer las condiciones de equilibrio límite son: ( )[ ] F uc F s S n m 'tan' φσββ −+ = ⋅ = (2) donde: β σ N n = esfuerzo normal medio en la base de cada rebanada. F = factor de seguridad. β = longitud de la base de cada rebanada. Para resolver el factor de seguridad mediante el equilibrio límite se realiza el sumatorio de fuerzas en dos direcciones (horizontal y vertical) y el sumatorio de momentos. En las tablas 1 y 2 se muestran las variables conocidas y no conocidas en el cálculo de estabilidad de taludes. Tabla 1. Relación de variables conocidas para resolver el factor de seguridad. Nº de variables conocidas Descripción n n n n 4n Sumatorio de fuerzas en la horizontal Sumatorio de fuerzas en la vertical Sumatorio de momentos Criterio de rotura de Mohr-Coulomb Nº total de ecuaciones Tabla 2. Relación de variables desconocidas para resolver el factor de seguridad. Nº de variables conocidas Descripción n n n - 1 n - 1 n - 1 n 1 1 6n - 1 Magnitud de la fuerza normal a la base de la rebanada, N Punto de aplicación de la fuerza normal en la base de la rebanada Magnitud de la fuerza normal a las caras entre rebanadas, E Punto de aplicación de la fuerza normal a las caras entre rebanadas, X Magnitud de la fuerza de corte en las caras entre rebanadas, X Fuerza de corte en la base de cada rebanada, Sm Factor de seguridad, F Valor de Lambda, λ Nº total de incógnitas Como el número de incógnitas excede el número de ecuaciones, el problema es indeterminado. Asumiendo una serie de convenios: direcciones, magnitudes, puntos de aplicación de las mismas fuerzas, podemos convertir el problema en determinado.
  • 7. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 5 La mayoría de los métodos asumen que el punto de aplicación de la fuerza normal en la base de la rebanada actúa a través de la línea central de la misma. Otra convenio comúnmente utilizado hace referencia a la magnitud, la dirección y el punto de aplicación de las fuerzas entre rebanadas. En general, los métodos de rebanadas se pueden clasificar en: • Los que usan la estática para obtener el factor de seguridad. • Los que asumen hipótesis sobre las fuerzas entre rebanadas para convertir el problema en determinado. 1.1. MÉTODO GENERAL DE EQUILIBRIO LÍMITE El método general del equilibrio del límite (MGEL) utiliza las siguientes ecuaciones de la estática para resolver el factor de la seguridad: 1. El sumatorio de fuerzas en la dirección vertical para cada rebanada. La ecuación se resuelve para la fuerza normal en la base de la rebanada, N. 2. El sumatorio de fuerzas en la dirección horizontal para cada rebanada se utiliza para calcular la fuerza normal entre rebanadas, E. 3. El sumatorio de momentos sobre un punto común para todas las rebanadas. La ecuación se puede reordenar y calcular para el factor de seguridad del equilibrio de momentos, Fm. 4. El sumatorio de fuerzas en una dirección horizontal para todas las rebanadas, dando lugar a un factor de seguridad, Ff. 1.1.1. FACTOR DE SEGURIDAD DE EQUILIBRIO DE MOMENTOS El sumatorio de momentos de todas las rebanadas para un único punto en común se expresa como sigue: Sustituyendo la ecuación anterior en la ecuación (2) y resolviendo para el factor de seguridad tenemos:
  • 8. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 6 1.1.2. FACTOR DE SEGURIDAD DE EQUILIBRIO DE FUERZAS El sumatorio de fuerzas en la horizontal para todas las rebanadas se expresa: Cuando el movimiento afecta a toda la masa, se asume que el primer término es igual a cero. Sustituyendo en la ecuación (2) y resolviendo para el factor de seguridad, se tiene: 1.2. MÉTODOS DE CÁLCULO En el cuadro siguiente se muestran los distintos métodos de cálculo más utilizados, en el que se ha indicado la forma de resolver y calcular el factor de seguridad: MÉTODO 1 Dirección 2 Direcciones Equilibrio de Momentos Ordinario o de Fellenius SI NO SI Simplificado de Bishop SI NO SI Simplificado de Jambu SI SI NO Jambu riguroso SI SI ** Spencer SI SI SI Morgenstern-Price SI SI SI Método general de equilibrio límite SI SI SI ** el equilibrio de momentos es utilizado para calcular las fuerzas entre rebanadas.
  • 9. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 7 2. APLICACIONES INFORMÁTICAS Son numerosas las aplicaciones informáticas existentes en el mercado, capaces de resolver la estabilidad de un talud frente al deslizamiento, así como simular cargas externas, existencia de agua, terremotos, etc. Un programa sencillo de manejar y bastante completo es el SLOPE/W. 2.1. SLOPE/W A continuación se enumeran las características principales del programa: 1. Métodos de cálculo: • Ordinario (Fellenius). • Bishop implificado. • Janbu simplificado. • Spencer. • Morgentern-Price. • Cuerpo de Ingenieros Americanos. • Lowe-Karafiath. • Método general de equilibrio límite. 2. Geometría y estratigrafía: • Múltiples tipos de suelos. • Parcialmente sumergidos. • De espesor variable. • Estratos discontinuos. • Capas impenetrables. • Grietas de tracción secas y saturadas. 3. Superficie de deslizamiento: • Circular. • Compuesta. • Total de rotura. • Por bloques.
  • 10. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 8 4. Presión hidrostática: • Coeficiente de presión de agua, Ru ( hww v Ru ⋅ = γ σ ). • Superficie piezométrica. • Presión hidrostática para cada punto. • Contornos de presiones hidrostáticas.
  • 11. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 9 5. Propiedades de los suelos: • Tensiones totales y efectivas (σ y σ’). • Resistencia al corte sin drenaje (φ = 0), τ = c. • Resistencia al corte cero (agua, c = 0 y φ = 0). • Materiales impenetrables (lechos rocosos). • Criterios de rotura bilineales. • Incrementos de la cohesión con la profundidad. • Resistencia al corte anisótropa. • Criterios de rotura específicos. 6. Cargas: • Rellenos. • Bulones, anclajes. • Bermas de carga al pie del talud. • Cargas sísmicas.
  • 12. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 10 2.2. PROBLEMA DE EJEMPLO A continuación de describe paso a paso el procedimiento a seguir para obtener el factor de seguridad de un talud dado. El la figura 1. se muestra el perfil del talud problema, así como las características geotécnicas de los materiales que lo constituyen. El talud está excavado en dos materiales con un ángulo 2:1 (horizontal : vertical). El nivel superior tiene 5 m de potencia y la altura del talud es de 10 m. 4 m por debajo del pie del talud aparece un substrato rocoso y el nivel piezométrico es el que se muestra en la mencionada figura. Las características geotécnicas de los materiales son: Nivel superior: γ = 15 KN/m³ c = 5 KPa Ø = 20º Nivel inferior: γ = 18 KN/m³ c = 10 KPa Ø = 25º Figura 1. Perfil talud problema
  • 13. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 11 2.2.1. DEFINICIÓN DEL PROBLEMA El programa SLOPE/W DEFINE se utiliza para definir el problema. • Arrancar el programa DEFINE: Una vez iniciado el programa, aparecerá una pantalla como la mostrada en la figura 2. Figura 2. Aspecto de la pantalla de trabajo de SLOPE/W DEFINE. 2.2.2. DEFINICIÓN DEL ÁREA DE TRABAJO El área de trabajo, es el área establecida por el usuario para definir el problema. El área puede ser más pequeña, igual o más grande que el tamaño del papel. Para el ejemplo, vamos a definir un área de trabajo de 260 mm de ancho x 220 mm de alto. • Para definir el tamaño del área de trabajo: 1. Seleccionamos Page en el desplegable Set y aparecerá el cuadro de diálogo siguiente:
  • 14. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 12 2. Nos informa de la impresora preseleccionada y del tamaño del área de trabajo: 210 x 298. 3. Sustituimos el ancho por 260 y el alto por 200. 4. Aceptamos en OK. 2.2.3. DEFINICIÓN DE LA ESCALA • Para definir la escala: 1. Seleccionamos Scale en el desplegable Set y aparecerá el cuadro de diálogo siguiente:
  • 15. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 13 2. Establecemos los límites en -4 (mínimo de X) y 40 (máximo de X) y en -4 (mínimo de Y) y 40 (máximo de Y). 3. Automáticamente la escala horizontal cambia a 169.23 y la vertical a 209.52. 4. Redefinimos la escala horizontal y vertical a 200. 5. Automáticamente el mínimo y máximo de X cambian a -4 y 48 y para Y a -4 y 38. 6. Seleccionamos OK después de comprobar que la densidad del agua vale 9.807 KN/m³. 2.2.4. DEFINIR EL ESPACIADO DE LA MALLA La visualización de la malla en el fondo del área de trabajo constituye una ayuda fundamental a la hora de dibujar y visualizar el perfil del talud. De tal modo que, se puede ajustar a la malla cualquier punto de nuestro perfil. • Para definir la malla: 1. Seleccionamos Grid en el desplegable View y aparecerá el cuadro de diálogo siguiente: 2. Anotamos 1 en el espaciado de X y 1 en el de Y, para definir el espaciado de la malla. 3. Automáticamente nos informa de que el espaciado actual de la malla es de 5 mm. 4. Seleccionamos Display Grid y Snap to Gris para mostrar y ajustar los puntos de nuestro perfil a la malla. 5. OK para aceptar y salir.
  • 16. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 14 2.2.5. GRABAR EL PROBLEMA Constituye una buena práctica grabar el problema de vez en cuando para no correr el riesgo de perder la información creada. • Para grabar el problema: 1. Seleccionamos Save en el desplegable Menu y aparecerá el cuadro de diálogo siguiente: 2. Seleccionamos la carpeta y asignamos un nombre cualquiera a nuestro ejercicio, por ejemplo: Problema.slp. 3. OK para aceptar y salir. 4. Utilizaremos Save As (guardar como…) para salvarlo con otro nombre. 2.2.6. BOCETO DEL PROBLEMA Para definir el problema de estabilidad del talud, es conveniente preparar un boceto (“Sketch”) del problema, ya que constituye una guía fundamental para establecer la geometría de los distintos elementos del problema (dimensiones, geometría de los niveles, superficies piezométricas, situación de cargas, etc.). • definición del boceto del problema: 1. En la barra de herramientas de la parte superior, presionar Zoom Página para visualizar la página completa.
  • 17. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 15 2. Seleccionar Lines del menú desplegable Sketch. El cursor se convierte en una cruz y en la barra de estado aparece el mensaje <Sketch Lines>. 3. Mover el ratón hasta el punto (0,14) y presionar. El origen de la línea será este. 4. Mover nuevamente el cursor hasta el punto (10,14) y presionar (botón izquierdo). 5. Realizar la misma operación con las coordenadas: (30,4), (40,4), (40,0), (0,0) y (0,14). Para finalizar presionar el botón derecho del ratón. 6. Seleccionar nuevamente Lines y proceder como en el punto 3 en las coordenadas (0,9) y (20,9). Presionar el botón derecho. 7. Presionar Zoom Objects en la barra de herramiental para aumentar el dibujo. 8. Finalizado el esquema, en la pantalla tendremos un perfil como el que se muestra a continuación: 2.2.7. ESPECIFICAR LA IDENTIFICACIÓN DEL PROYECTO • Para especificar la identificación del problema: 1. Seleccionar Project ID… en el menú desplegable KeyIn. El cuadro siguiente aparecerá:
  • 18. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 16 2.2.8. ESPECIFICAR EL MÉTODO DE ANÁLISIS • Para especificar el método de análisis: 1. Seleccionar Analysis Method en el menú desplegable KeyIn. El cuadro de diálogo siguiente aparecerá: 2. Seleccionar Bishop (with Ordinary & Janbu).
  • 19. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 17 3. OK, para confirmar y salir. 2.2.9. ESPECIFICAR EL CONTROL DE ANÁLISIS • Para especificar el control de análisis: 1. Seleccionar Analysis Control en el menú desplegable KeyIn. El cuadro de diálogo siguiente aparecerá: 2. Seleccionar Gris and Radius en superficie de deslizamiento, Left to Right en la dirección de movimiento, Piezometric Lines/Ru en la presión hidrostática, none en las grietas de tracción y 30 y 0.01 en el nº de círculos de deslizamiento y tolerancia respectivamente en la convergencia de la solución. 3. OK para confirmar y salir.
  • 20. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 18 2.2.10. DEFINIR LAS PROPIEDADES DE LOS SUELOS Las propiedades geotécnicas del problema estaban definidas en la figura 1. • Para definir las propiedades de los suelos: 1. Seleccionear Soil Properties en el menú desplegable KeyIn. El cuadro de diálogo siguiente aparecerá: 2. En el cuadro de diálogo, escribir: 1, seleccionar Mohr-Coulomb y en la descripción Nivel superior de suelo. 3. En la unidad de peso: 15, en la cohesión: 5 y en ángulo de rozamiento interno: 20. 4. Seleccionar Copy. 5. Repetir de 2 a 4 para el Nivel de suelo inferior. 6. Repetir de 2 a 4 para el Substrato rocoso, seleccionando Bedrock. 7. OK para confirmar y salir. La imagen siguiente muestra como quedaría el cuadro de diálogo anterior con los datos del problema:
  • 21. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 19 2.2.11. DIBUJAR LÍNEAS La geometría del talud y la estratigrafía del mismo están definidas por líneas que conectan puntos. Todas las líneas empiezan en la parte más situada a la izquierda y acaban en la parte más situada a la derecha. El procedimiento general es definir la línea de la parte alta primero (Suelo 1) y seguir con las demás en orden secuencial. • Para definir líneas en la geometría: 1. Seleccionar Lines en el menú desplegable Draw. El siguiente cuadro de diálogo aparecerá: 2. Seleccionar 1 en Line #. 3. OK, para empezar a dibujar. 4. Mover el ratón hasta el punto (0,14) y apretar el botón derecho.
  • 22. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 20 5. El orden de secuencia de puntos se muestra en la siguiente figura: 6. A medida que se va seleccionando cada punto, se va dibujando una línea roja. 7. Para finalizar la línea 1, apretar el botón derecho del ratón. 8. Para dibujar la línea 2, proceder como en 1 y seleccionar en el menú desplegable de Lines #: 2. 9. Continuar como en 4, con el punto de origen en (0,9) y finalización en (20,9). Botón derecho del ratón para finalizar. 10. Continuar como en 1, para definir la línea 3, seleccionando 3 en Lines #. 11. Continuar como en 4, desde el punto (0,0) y finalizando en (40,0) para definir el techo del substrato rocoso. 12. Botón derecho para confirmar y DONE para terminar. 2.2.12. DIBUJAR LÍNEAS PIEZOMÉTRICAS Las condiciones hidrostáticas de los dos suelos son las mismas y están definidas por una única superficie piezométrica (ver figura 1). • Para dibujar la línea piezométrica: 1. Seleccionar Pore Water Pressure en el menú desplegable Draw. El siguiente cuadro de diálogo aparecerá:
  • 23. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 21 2. Seleccionar 1 en Piez. Line #. 3. Seleccionar el suelo 1 (Nivel superior de suelo) y el suelo 2 (Nivel inferior de suelo) y presionar OK. Automáticamente la flecha del ratón se convertirá en una cruz y en la barra de estado aparecerá un mensaje con la inscripción <Dra. P.W.P.>. 4. Mover el cursor cerca del punto (0,11) y apretar el botón izquierdo, después desplazarse hasta el punto (15,8) y presionar nuevamente el botón izquierdo. 5. Repetir con el punto (30,3) y (40,3). 6. Para finalizar presionar el botón derecho. El cuadro de diálogo inicial aparecerá de nuevo y presionar DONE para aceptar. Como las superficies de deslizamiento no se extenderán dentro del nivel rocoso, no hace falta que se defina la piezometría en dicho nivel. En la imagen siguiente se muestra el resultado:
  • 24. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 22 2.2.13. DIBUJAR EL RADIO DE LAS SUPERFICIES DE DESLIZAMIENTO Para el control de la localización de las superficies de deslizamiento es necesario definir líneas o puntos a partir de los cuales definir los radios de las mismas. • Para definir las líneas de radios: 1. Seleccionar Slip Surface del menú desplegable Draw. Aparece un menú desplegable. Seleccionar Radius. 2. El cursor del ratón se convierte en una cruz y en la barra de estado aparece el mensaje: <Draw Radius>. 3. Mover el cursor cerca del punto (15,4) y presionar el botón izquierdo del ratón, mover nuevamente el cursor al punto (15,2) y presionar el botón izquierdo del ratón. 4. Realizar lo mismo desde el punto (29,2) y (29,4) y finalizar presionando el botón derecho. 5. Aparecerá un cuadro de diálogo preguntando por el nº de divisiones, poner 2. 6. Se han generado 3 líneas de radios, es decir SLOPE/W SOLVE dibujará círculos de rotura tangentes a estas líneas. 7. Después de completar el proceso aparecerá el siguiente gráfico:
  • 25. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 23 2.2.14. DIBUJAR LA MALLA DE LAS SUPERFICIES DE DESLIZAMIENTO La malla de centros de rotación de los círculos de rotura es definida para tener control sobre la localización de los mismos. • Para dibujar la malla de centros: 1. Seleccionar Slip Surface del menú Draw. 2. Aparecerá un menú desplegable. 3. Seleccionar Grid. 4. El cursor del ratón se convertirá en una cruz y en la barra de estado aparecerá el mensaje: <Draw Grid>. 5. Mover el cursor al punto (23,25) y presionar el botón izquierdo, luego moverse al botón (22,19) y presionar el botón izquierdo. 6. Se insinúa un paralelogramo y si nos deplazamos al punto (26,19) definimos el tercer lado del mismo. 7. Aparece un cuadro de diálogo preguntando por el nº de divisiones en X (2) y luego en Y (3). Automáticamente aparece el paralelogramo dividido por 2 según X y por 3 según Y. Tan y como muestra la figura siguiente:
  • 26. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 24 2.2.15. VER PREFERENCIAS No es necesario que se muestren los números (1 a 19) de la ventana DEFINE, para ello, seleccionar preferentes en el menú View y deseleccionar Points y Points & Line Numbers.
  • 27. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 25 2.2.16. EJES DEL BOCETO Para definir los ejes del perfil y poder interpretarlo después de ser impreso, se debe proceder como sigue: 1. Seleccionar Axis del menú Sketch. El siguiente cuadro de diálogo aparecerá: 2. Seleccionar el eje izquierdo y el inferior.
  • 28. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 26 3. Escribir el título de los ejes: a. Eje inferior: Distancia (m). b. Eje izquierdo: Elevación (m). 4. OK para aceptar. 5. El cursor se convierte en una cruz. 6. Situarse en el punto (0,0), apretar el botón izquierdo y sin soltarlo situarse en el punto (40,25) y soltarlo. 7. Una vez realizado aparecerá la imagen siguiente: 2.2.17. VER LAS PROPIEDADES DE LOS SUELOS Para ver las propiedades de los suelos definidos en el boceto debe procederse como sigue: • Seleccionar Soil Properties en el menú View. El cursor del ratón se transformará en una cruz y en la barra de estado aparecerá el mensaje <View Soil Properties>. A continuación aparecerá el cuadro de diálogo siguiente:
  • 29. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 27 • Mover el cursor cerca del punto (5,11) o cualquier punto dentro del suelo 1 y presionar el botón izquierdo del botón. En ese momento aparecerá el cuadro de diálogo siguiente: • También pueden verse todas las características de los demás suelos, presionando en View All Soils, añadir etiquetas (Add Soil Label), copiar o imprimir. 2.2.18. AÑADIR ETIQUETAS EN LOS SUELOS Para añadir etiquetas en los suelos, debe procederse como sigue: • Seleccionar Text en el menú Sketch. Aparecerá un cuadro de diálogo como el mostrado a continuación:
  • 30. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 28 • Borrar desde la 3 línea en adelante y presionar en Place Text para indicar con el ratón donde queremos colocar la etiqueta, tal y como se muestra en la figura siguiente: • Para poner las identificación del problema (ID) proceder de la siguiente forma:
  • 31. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 29 o Seleccionar Project ID en el menú KeyIn y el cuadro de diálogo siguiente aparecerá: o Para añadir la etiqueta de identificación del problema presionar el botón Add Project Label. Mover el ratón hacia la parte superior derecha y presionar el botón izquierdo. El la figura siguiente se muestra el resultado final:
  • 32. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 30 2.2.19. VERIFICAR LA EXISTENCIA DE ERRORES Una herramienta muy útil es Tools Verify, que como su nombre indica es una herramienta para comprobar que no existen errores en la introducción de la geometría del perfil, niveles piezométricos, superficies de rotura, propiedades de los suelos, etc. Para verificar algún problema o error proceder como sigue: • Seleccionar Verify en el menú Utilities. El siguiente cuadro de diálogo aparecerá: • Se puede observar que no existe ningún error. • Done para salir. 2.2.20. RESOLVER EL PROBLEMA La segunda parte del análisis de estabilidad es utilizar SLOPE/W SOLVE para resolver el factor de seguridad del talud. • Para arrancar el subprograma SOLVE, presionar el botón en la barra de herramientas, en ese momento aparecerá la ventana siguiente:
  • 33. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 31 • Presionando el botón Stara comenzará el proceso de cálculo, hasta que se obtengan los factores de seguridad, tan y como se muestra en la figura siguiente:
  • 34. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 32 2.3. VER RESULTADOS DEL CÁLCULO El subprograma SLOPE/W CONTOUR permite ver los resultados del análisis de forma gráfica: • Superficies de deslizamiento con su respectivo factor de seguridad. • Superficies de contorno de los factores de seguridad. • Disposición de fuerzas en cada una de las rebanadas. • Diversos gráficos de los resultados del cálculo. 2.3.1. SUPERFICIES DE DESLIZAMIENTO Seleccionar Slip Surfaces en el menú Draw. El siguiente cuadro de diálogo aparecerá, seleccione la nº de superficie que desee.
  • 35. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 33 2.3.2. VER LAS FUERZAS DE LAS SUPERFICIES DE ROTURA • Seleccionar Slice Forces en el menú Draw. • El cursor del ratón se convertirá en una cruz, para que nosotros marquemos sobre la rebanada que queramos obtener su representación de fuerzas, tal y como se muestra en la figura siguiente: • En View, podemos ver toda la información de la rebanada. 2.3.3. VER LOS CONTORNOS DEL FACTOR DE SEGURIDAD • Seleccionar Contours en el menú Draw. Aparecerá el siguiente cuadro de diálogo:
  • 36. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 34 • En el que se puede elegir: el mínimo valor del contorno (Factor de seguridad pésimo), el incremento y el número de contornos. • Presionar Generate y después OK. La siguiente figura muestra el resultado. • Para poner etiquetas en los contornos, seleccionar Contour Values en el menú Draw. El cursor del ratón se volverá una cruz para que seleccionemos el
  • 37. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 35 contorno que deseamos poner una etiqueta, como se muestra en la figura siguiente: 2.3.4. VER GRÁFICOS DE RESULTADOS Son numerosos los tipos de gráficos que el programa nos permite obtener: • Esfuerzo / distancia. • Presión hidrostática / distancia. • Mα / distancia. Etc.
  • 38. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 36
  • 39. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 37
  • 40. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 38 3. PROBLEMA Con los datos procedentes de los 5 sondeos siguientes, medidas de niveles freáticos y características geotécnicas, calcular: • Factor de seguridad del círculo pésimo (para todos los métodos). • Discutir las diferencias entre los métodos. • Adoptar medidas de estabilización en caso de no ser estable el talud (bulones, anclajes, sobrecargas al pie del talud, etc.). • Probar variaciones en las características geotécnicas y profundidad del nivel freático. En el gráfico de la página siguiente se muestra el perfil del talud (en metros). COLUMNAS LITOLÓGICAS DE SONDEOS Materiales S-1 S-2 S-3 S-4 S-5 Relleno 0,00-1,00 0,00-1,50 0,00-2,00 Arcillas rojas 1,00-3,00 1,50-5,00 2,00-6,00 Arenas 3,00-5,00 5,00-7,50 6,00-9,00 Limos arcillosos 5,00-9,00 7,50-12,00 9,00-14,00 0,00-1,00 0,00-1,50 Arenas 9,00-12,00 12,00-14,00 14,00-15,00 1,00-2,00 1,50-3,00 Calizas 12,00-17,50 14,00-17,00 15,00-16,00 2,00-3,00 3,00-3,50 NIVELES FREÁTICOS S-1 S-2 S-3 S-4 S-5Profundidad del nivel freático 2,50 4,00 7,50 1,50 2,50 CARACTERÍSTICAS GEOTÉCNICAS Materiales Cohesión (KN/m2 ) Ángulo de fricción (º) Densidad (KN/m3 ) Relleno 0 20 15 Arcillas rojas 15 25 18 Arenas 2 31 20 Limos arcillosos 10 28 19 Arenas 0 35 21 Calizas Substrato rocoso
  • 41. VI Curso de Geotecnia – ICOG Delegación de Aragón – Slope/W 39
