Este documento presenta los objetivos, materiales, procedimientos y resultados de una práctica para familiarizarse con el teodolito mecánico. El objetivo principal era aprender a montar, nivelar y tomar medidas angulares con el teodolito. Los estudiantes aprendieron las partes del teodolito y cómo establecerlo correctamente en un punto de referencia, nivelarlo y medir ángulos entre diferentes puntos de manera precisa.

1. FAMILIARIZACIÓN CON EL TEODOLITO MECÁNICO PRACTICA 5
Objetivo de la práctica
El objetivo de la práctica es básicamente en la manipulación correcta el teodolito con
el fin de llegar a tener un buen manejo (montaje, nivelación, toma de ángulos) debido
a que las siguientes prácticas dependerán de ello.
Material y equipo
 Tripié
 Brújula
 Teodolito mecánico (YOM3 Modelo 4T30N)
Procedimiento
Reconocimiento de partes y sus funciones:
Compañeros y yo destinamos una parte de la sesión para familiarizarnos con el
teodolito mecánico conociendo sus partes y la función de cada uno de ellas.
Montaje:
1. En primer lugar se debe tener un punto identificado el cual servirá como base para
estacionar el teodolito.

2. FAMILIARIZACIÓN CON EL TEODOLITO MECÁNICO PRACTICA 5

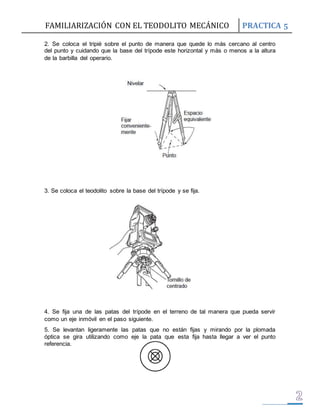

2. Se coloca el tripié sobre el punto de manera que quede lo más cercano al centro
del punto y cuidando que la base del trípode este horizontal y más o menos a la altura
de la barbilla del operario.
3. Se coloca el teodolito sobre la base del trípode y se fija.
4. Se fija una de las patas del trípode en el terreno de tal manera que pueda servir
como un eje inmóvil en el paso siguiente.
5. Se levantan ligeramente las patas que no están fijas y mirando por la plomada
óptica se gira utilizando como eje la pata que esta fija hasta llegar a ver el punto
referencia.

3. FAMILIARIZACIÓN CON EL TEODOLITO MECÁNICO PRACTICA 5

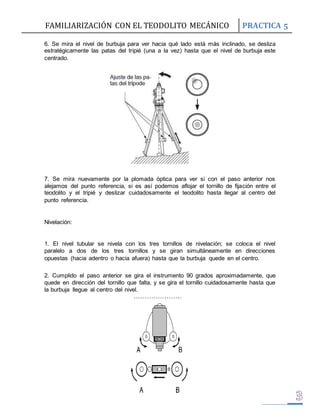

6. Se mira el nivel de burbuja para ver hacia qué lado está más inclinado, se desliza
estratégicamente las patas del tripié (una a la vez) hasta que el nivel de burbuja este
centrado.
7. Se mira nuevamente por la plomada óptica para ver si con el paso anterior nos
alejamos del punto referencia, si es así podemos aflojar el tornillo de fijación entre el
teodolito y el tripié y deslizar cuidadosamente el teodolito hasta llegar al centro del
punto referencia.
Nivelación:
1. El nivel tubular se nivela con los tres tornillos de nivelación; se coloca el nivel
paralelo a dos de los tres tornillos y se giran simultáneamente en direcciones
opuestas (hacia adentro o hacia afuera) hasta que la burbuja quede en el centro.
2. Cumplido el paso anterior se gira el instrumento 90 grados aproximadamente, que
quede en dirección del tornillo que falta, y se gira el tornillo cuidadosamente hasta que
la burbuja llegue al centro del nivel.

4. FAMILIARIZACIÓN CON EL TEODOLITO MECÁNICO PRACTICA 5
3. Cumplido el último paso se chequea que todo esté bien, si es así el equipo estará
listo para medir, de presentarse algún detalle al final del proceso deberá corregirse
antes de comenzar con la medición.
Lectura de ángulos:
Las mediciones de ángulos horizontales se hacen partiendo desde un punto que será
la referencia, cabe mencionar que las mediciones con el teodolito se hacen y se leen
en el sentido de las agujas del reloj, es decir desde un primer punto donde se pueda
calibrar la lectura de ángulos horizontal en un valor que puede ser cero y a partir de
allí las mediciones que se hagan serán respecto a ese primer punto, es por esta razón
que la lectura horizontal puede ser colocada en un valor predeterminado como lo
veremos en otras prácticas como la de ángulos en serie.
1) Dirija la vista, a través del ocular del telescopio al punto de referencia y ponga
en cero el ángulo horizontal (0°) con el tornillo de movimiento horizontal.

5. FAMILIARIZACIÓN CON EL TEODOLITO MECÁNICO PRACTICA 5

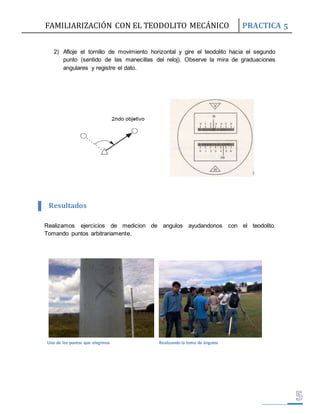

2) Afloje el tornillo de movimiento horizontal y gire el teodolito hacia el segundo
punto (sentido de las manecillas del reloj). Observe la mira de graduaciones
angulares y registre el dato.
Resultados
Realizamos ejercicios de medicion de angulos ayudandonos con el teodolito.
Tomando puntos arbitrariamente.
Uno de los puntos que elegimos Realizando la toma de ángulos

6. FAMILIARIZACIÓN CON EL TEODOLITO MECÁNICO PRACTICA 5

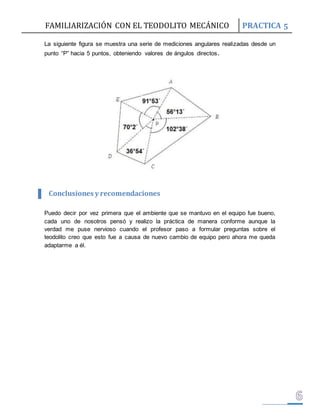

La siguiente figura se muestra una serie de mediciones angulares realizadas desde un
punto “P” hacia 5 puntos, obteniendo valores de ángulos directos.
Conclusiones y recomendaciones
Puedo decir por vez primera que el ambiente que se mantuvo en el equipo fue bueno,
cada uno de nosotros pensó y realizo la práctica de manera conforme aunque la
verdad me puse nervioso cuando el profesor paso a formular preguntas sobre el
teodolito creo que esto fue a causa de nuevo cambio de equipo pero ahora me queda
adaptarme a él.
