El documento describe diferentes tipos de topologías de red. Explica que la topología se refiere a la forma en que está diseñada la red, ya sea físicamente o lógicamente. Luego describe las topologías de bus, anillo y estrella, señalando sus ventajas y desventajas. También presenta la topología en malla y la topología en estrella extendida.

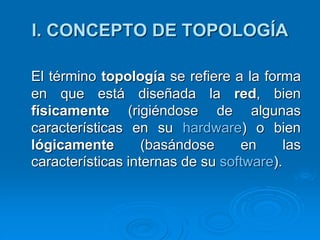

2. El término topología se refiere a la forma
en que está diseñada la red, bien
físicamente (rigiéndose de algunas
características en su hardware) o bien
lógicamente (basándose en las
características internas de su software).

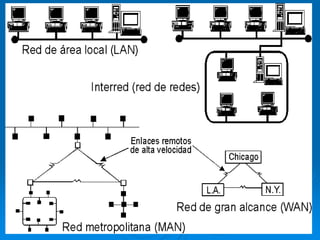

I. CONCEPTO DE TOPOLOGÍA

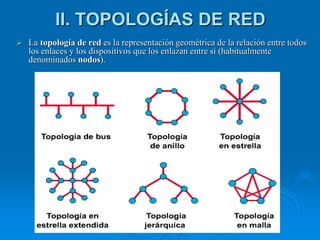

4. II. TOPOLOGÍAS DE RED
 La topología de red es la representación geométrica de la relación entre todos
los enlaces y los dispositivos que los enlazan entre sí (habitualmente
denominados nodos).

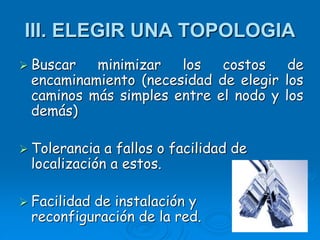

5. III. ELEGIR UNA TOPOLOGIA
 Buscar minimizar los costos de
encaminamiento (necesidad de elegir los
caminos más simples entre el nodo y los
demás)
 Tolerancia a fallos o facilidad de
localización a estos.
 Facilidad de instalación y
reconfiguración de la red.

6. TOPOLOGIA DE BUS
La topología de bus utiliza un único segmento (longitud del cable) al que
todos los hosts se conectan de forma directa.

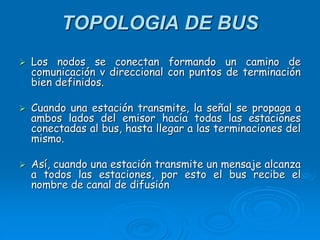

7. TOPOLOGIA DE BUS
 Los nodos se conectan formando un camino de
comunicación v direccional con puntos de terminación
bien definidos.
 Cuando una estación transmite, la señal se propaga a
ambos lados del emisor hacía todas las estaciones
conectadas al bus, hasta llegar a las terminaciones del
mismo.
 Así, cuando una estación transmite un mensaje alcanza
a todos las estaciones, por esto el bus recibe el
nombre de canal de difusión

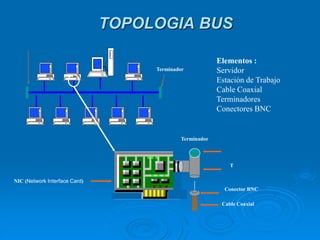

8. TOPOLOGIA BUS
Elementos :
Servidor
Estación de Trabajo
Cable Coaxial
Terminadores
Conectores BNC
Terminador
Terminador
Conector BNC
Cable Coaxial
T
NIC (Network Interface Card)

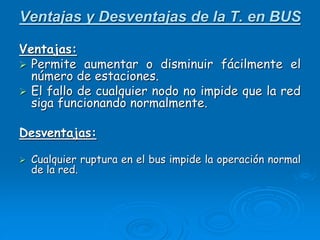

9. Ventajas y Desventajas de la T. en BUS
Ventajas:
 Permite aumentar o disminuir fácilmente el
número de estaciones.
 El fallo de cualquier nodo no impide que la red
siga funcionando normalmente.
Desventajas:
 Cualquier ruptura en el bus impide la operación normal
de la red.

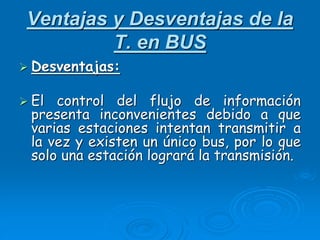

10. Ventajas y Desventajas de la
T. en BUS
 Desventajas:
 El control del flujo de información
presenta inconvenientes debido a que
varias estaciones intentan transmitir a
la vez y existen un único bus, por lo que
solo una estación logrará la transmisión.

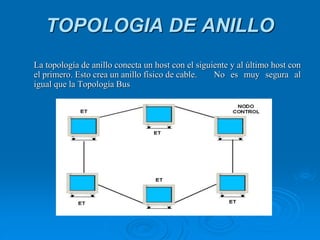

11. TOPOLOGIA DE ANILLO
La topología de anillo conecta un host con el siguiente y al último host con
el primero. Esto crea un anillo físico de cable. No es muy segura al
igual que la Topología Bus

12. Ventajas y Desventajas de la T. en Anillo
Ventajas:
 Esta topología permite aumentar o
disminuir el número de estaciones sin
dificultad.
 La velocidad dependerá del flujo de
información, cuantas mas estaciones
intenten hacer uso de la red mas lento
será el flujo de información.
Desventajas:
 Una falla en cualquier parte deja
bloqueada a toda la red

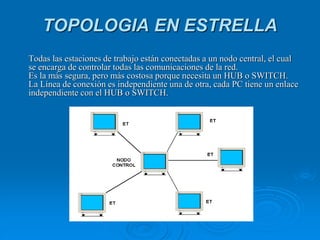

13. TOPOLOGIA EN ESTRELLA
Todas las estaciones de trabajo están conectadas a un nodo central, el cual
se encarga de controlar todas las comunicaciones de la red.
Es la más segura, pero más costosa porque necesita un HUB o SWITCH.
La Línea de conexión es independiente una de otra, cada PC tiene un enlace
independiente con el HUB o SWITCH.

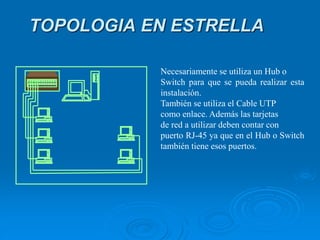

14. Necesariamente se utiliza un Hub o
Switch para que se pueda realizar esta
instalación.
También se utiliza el Cable UTP
como enlace. Además las tarjetas
de red a utilizar deben contar con
puerto RJ-45 ya que en el Hub o Switch
también tiene esos puertos.
TOPOLOGIA EN ESTRELLA

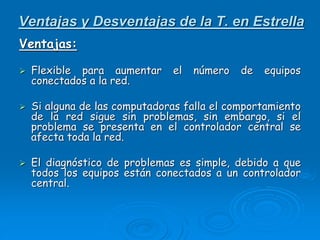

15. Ventajas y Desventajas de la T. en Estrella
Ventajas:
 Flexible para aumentar el número de equipos
conectados a la red.
 Si alguna de las computadoras falla el comportamiento
de la red sigue sin problemas, sin embargo, si el
problema se presenta en el controlador central se
afecta toda la red.
 El diagnóstico de problemas es simple, debido a que
todos los equipos están conectados a un controlador
central.

16. Ventajas y Desventajas de la
T. en Estrella
Desventajas:
 No es adecuada para grandes
instalaciones, por la cantidad de cables
que deben agruparse en el controlador
central.
 Esta configuración es rápida para las
comunicaciones entre las estaciones o
nodos y el controlador, pero las
comunicaciones entre estaciones es
lenta.

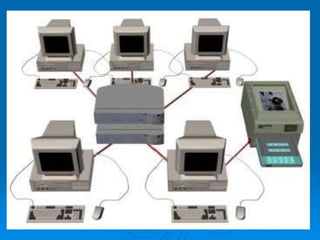

18. Se desarrolla a partir
de la topología en
estrella.
Esta topología conecta
estrellas individuales
conectando los
hubs/switches,
permite extender la
longitud y el tamaño
de la red.
TOPOLOGIA EN ESTRELLA
EXTENDIDA

19. La topología en malla se utiliza cuando
no puede existir absolutamente ninguna
interrupción en las comunicaciones, por
ejemplo, en los sistemas de control de
una central nuclear. De modo que, como
puede observar en el gráfico, cada host
tiene sus propias conexiones con los
demás hosts. Esto también se refleja en
el diseño de la
Internet, que tiene múltiples rutas hacia
cualquier ubicación.
TOPOLOGIA EN MALLA
