El documento describe la topología de red en estrella, en la cual las estaciones se conectan directamente a un punto central como un switch o hub. Una red en estrella permite compartir recursos centralizados, pero depende críticamente del nodo central y tiene un alcance limitado. El cableado estructurado requiere una topología en estrella para una administración y crecimiento flexibles.

1. “TOPOLOGÍA DE
ESTRELLA”

2. DEFINICIÓN:
El concepto de una red StarLAN es el mismo de una red Arcnet o la red tipo estrella
de Novell con las siguientes características:
• · Se comparten los periféricos instalados en el servidor.
• · La conexión se hace a través de un Distribuidor Central (HUB) de 12 puertos
cada uno, y tiene interconexión con otros Distribuidores Centrales a fin de poder
conectar hasta 3 niveles de ellos.

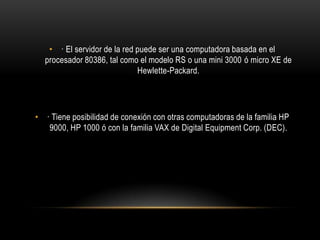

3. • · El servidor de la red puede ser una computadora basada en el
procesador 80386, tal como el modelo RS o una mini 3000 ó micro XE de
Hewlette-Packard.
• · Tiene posibilidad de conexión con otras computadoras de la familia HP
9000, HP 1000 ó con la familia VAX de Digital Equipment Corp. (DEC).

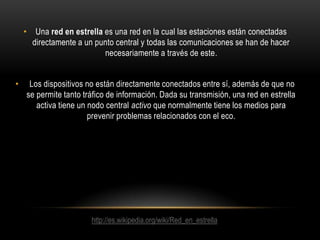

4. • Una red en estrella es una red en la cual las estaciones están conectadas
directamente a un punto central y todas las comunicaciones se han de hacer
necesariamente a través de este.
•
Los dispositivos no están directamente conectados entre sí, además de que no
se permite tanto tráfico de información. Dada su transmisión, una red en estrella
activa tiene un nodo central activo que normalmente tiene los medios para
prevenir problemas relacionados con el eco.
http://es.wikipedia.org/wiki/Red_en_estrella

5. • Se utiliza sobre todo para redes locales. La mayoría de las redes de área
local que tienen

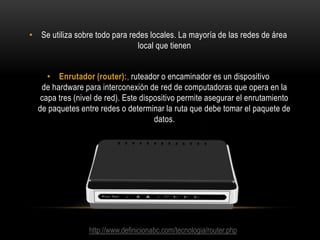

• Enrutador (router):, ruteador o encaminador es un dispositivo
de hardware para interconexión de red de computadoras que opera en la
capa tres (nivel de red). Este dispositivo permite asegurar el enrutamiento
de paquetes entre redes o determinar la ruta que debe tomar el paquete de
datos.
http://www.definicionabc.com/tecnologia/router.php

6. • Un concentrador o hub es un dispositivo que permite centralizar el
cableado de una red y poder ampliarla. Esto significa que dicho dispositivo
recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.
Trabaja en capa 1 del modelo OSI o capa de Acceso en modelo TCP/IP.
• En la actualidad, la tarea de los concentradores la realizan, con
frecuencia, los conmutadores o switchs.
http://www.informaticamoderna.com/Hub.htm

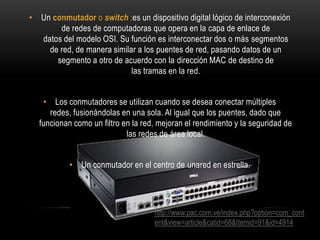

7. • Un conmutador o switch :es un dispositivo digital lógico de interconexión
de redes de computadoras que opera en la capa de enlace de
datos del modelo OSI. Su función es interconectar dos o más segmentos
de red, de manera similar a los puentes de red, pasando datos de un
segmento a otro de acuerdo con la dirección MAC de destino de
las tramas en la red.
• Los conmutadores se utilizan cuando se desea conectar múltiples
redes, fusionándolas en una sola. Al igual que los puentes, dado que
funcionan como un filtro en la red, mejoran el rendimiento y la seguridad de
las redes de área local.
• Un conmutador en el centro de unared en estrella.
http://www.pac.com.ve/index.php?option=com_cont
ent&view=article&catid=68&Itemid=91&id=4914

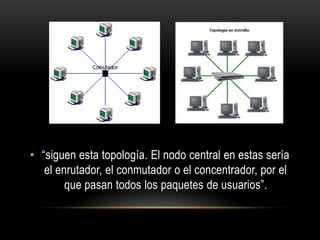

8. • “siguen esta topología. El nodo central en estas sería
el enrutador, el conmutador o el concentrador, por el
que pasan todos los paquetes de usuarios”.

9. CABLEADO ESTRUCTURADO
• Es un Sistema de Cableado diseñado en una jerarquía lógica que adapta
todo el cableado existente, y el futuro, en un único sistema. Un sistema de
cableado estructurado exige una topología en estrella, que permite una
administración sencilla y una capacidad de crecimiento flexible.
http://www.redesycableado.mx/?gclid=CKHtvo_noLk
CFVFp7AodOToAhw

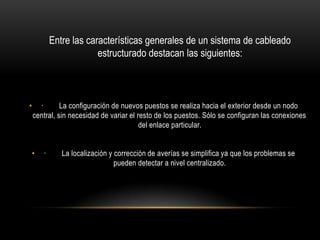

10. Entre las características generales de un sistema de cableado
estructurado destacan las siguientes:
•
·
La configuración de nuevos puestos se realiza hacia el exterior desde un nodo
central, sin necesidad de variar el resto de los puestos. Sólo se configuran las conexiones
del enlace particular.
•
·
La localización y corrección de averías se simplifica ya que los problemas se
pueden detectar a nivel centralizado.

11. ”Mediante una topología física en estrella se hace posible
configurar distintas topologías lógicas tanto en bus como en
anillo, simplemente reconfigurando centralizadamente las
conexiones”
•
El cableado horizontal se debe implementar en una topología de estrella. Cada salida
del área de trabajo de telecomunicaciones debe estar conectada directamente al
cuarto de telecomunicaciones excepto cuando se requiera hacer transición a cable de
alfombra (UTC).
•
No se permiten empates (múltiples apariciones del mismo par de cables en diversos
puntos de distribución) en cableados de distribución horizontal.
http://docente.ucol.mx/al966447/public_html/cablead
o.htm

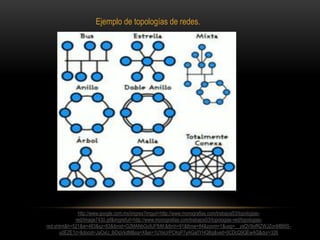

12. Ejemplo de topologías de redes.
http://www.google.com.mx/imgres?imgurl=http://www.monografias.com/trabajos53/topologiasred/Image7430.gif&imgrefurl=http://www.monografias.com/trabajos53/topologias-red/topologiasred.shtml&h=521&w=483&sz=83&tbnid=G2MANbGo9JFfbM:&tbnh=91&tbnw=84&zoom=1&usg=__ysQV9ofRZWJZonMB6tSu0EZE1c=&docid=JaOxU_8iDqVkdM&sa=X&ei=1UYeUrPCKsP7yAGa0YHQBg&ved=0CDcQ9QEwAQ&dur=326

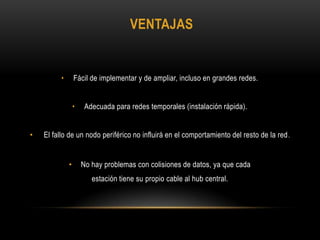

13. VENTAJAS
•
Fácil de implementar y de ampliar, incluso en grandes redes.
•
•
Adecuada para redes temporales (instalación rápida).
El fallo de un nodo periférico no influirá en el comportamiento del resto de la red .
•
No hay problemas con colisiones de datos, ya que cada
estación tiene su propio cable al hub central.

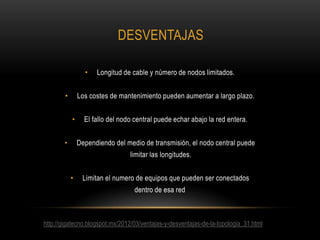

14. DESVENTAJAS
•
Longitud de cable y número de nodos limitados.
Los costes de mantenimiento pueden aumentar a largo plazo.
•
•
El fallo del nodo central puede echar abajo la red entera.
Dependiendo del medio de transmisión, el nodo central puede
•
limitar las longitudes.
•
Limitan el numero de equipos que pueden ser conectados
dentro de esa red
http://gigatecno.blogspot.mx/2012/03/ventajas-y-desventajas-de-la-topologia_31.html

15. COAXIAL
PAR TRENZADO
FIBRA ÓPTICA
http://www.slideshare.net/gonzalezaldanaevelin/tipos-de-cableado-y-topologas-7401750

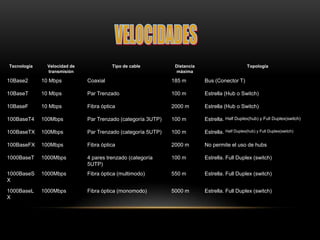

16. Tecnología
Velocidad de
transmisión
Tipo de cable
Distancia
máxima
Topología
10Base2
10 Mbps
Coaxial
185 m
Bus (Conector T)
10BaseT
10 Mbps
Par Trenzado
100 m
Estrella (Hub o Switch)
10BaseF
10 Mbps
Fibra óptica
2000 m
Estrella (Hub o Switch)
100BaseT4
100Mbps
Par Trenzado (categoría 3UTP)
100 m
Estrella. Half Duplex(hub) y Full Duplex(switch)
100BaseTX
100Mbps
Par Trenzado (categoría 5UTP)
100 m
Estrella. Half Duplex(hub) y Full Duplex(switch)
100BaseFX
100Mbps
Fibra óptica
2000 m
No permite el uso de hubs
1000BaseT
1000Mbps
4 pares trenzado (categoría
5UTP)
100 m
Estrella. Full Duplex (switch)
1000BaseS
X
1000Mbps
Fibra óptica (multimodo)
550 m
Estrella. Full Duplex (switch)
1000BaseL
X
1000Mbps
Fibra óptica (monomodo)
5000 m
Estrella. Full Duplex (switch)

17. Costo de un nodo
El costo varia de pasi y de compañia, siempr eincluye el cable y el parcheo de
ambos nodos te pongo un ejemplo un nodo de 15 metros esta
aproximadamente dond evivo en 1100, se cobra mano de obra, material y
chequeo del cable con un flug
Computadoras,5*8000
Cable Coaxial 20 Metros Rg6 Para Antena De
Television
$ 198
00
Cable De Fibra Optica 4 Metros Audio Digital
Toslink.
$ 140
00
Conector De Alta Calidad Para Conectar Tu Teatro En Casa.

18. http://www.uazuay.edu.ec/estudios/sistemas/telepro
ceso/apuntes_1/estrella.htm
