1. “CONALEP CAMPUS TAMPICO”
“TOPOLOGIAS DE RED”
INTEGRANTES DEL EQUIPO:
TORRES GONZALEZ VICENTE MISAEL.
ZUMAYA NAJERA JOSE ARMANDO.
MAESTRO: JUAN MANUEL MAYA MERAZ
MATERIA: INSTALACION DE REDES LOCALES
GRUPO: 509
INFORMATICA

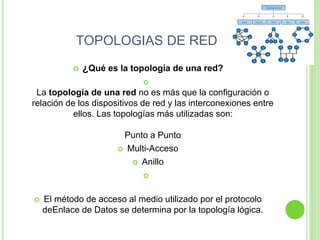

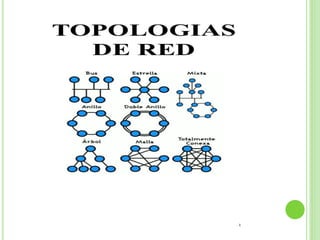

2. TOPOLOGIAS DE RED
 ¿Qué es la topología de una red?

La topología de una red no es más que la configuración o
relación de los dispositivos de red y las interconexiones entre
ellos. Las topologías más utilizadas son:
Punto a Punto
 Multi-Acceso
 Anillo

 El método de acceso al medio utilizado por el protocolo
deEnlace de Datos se determina por la topología lógica.

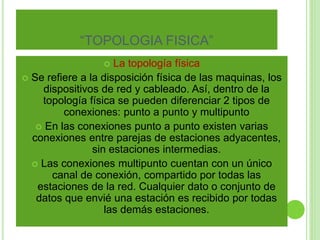

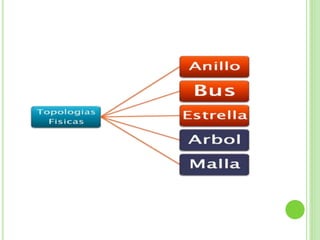

4. “TOPOLOGIA FISICA”
 La topología física
 Se refiere a la disposición física de las maquinas, los
dispositivos de red y cableado. Así, dentro de la
topología física se pueden diferenciar 2 tipos de
conexiones: punto a punto y multipunto
 En las conexiones punto a punto existen varias
conexiones entre parejas de estaciones adyacentes,
sin estaciones intermedias.
 Las conexiones multipunto cuentan con un único
canal de conexión, compartido por todas las
estaciones de la red. Cualquier dato o conjunto de
datos que envié una estación es recibido por todas
las demás estaciones.

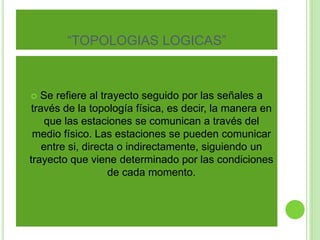

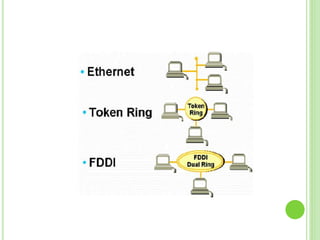

6. “TOPOLOGIAS LOGICAS”
 Se refiere al trayecto seguido por las señales a
través de la topología física, es decir, la manera en
que las estaciones se comunican a través del
medio físico. Las estaciones se pueden comunicar
entre si, directa o indirectamente, siguiendo un
trayecto que viene determinado por las condiciones
de cada momento.

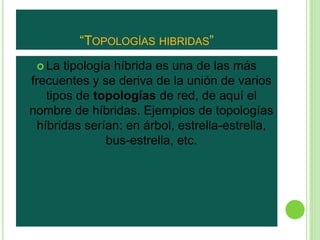

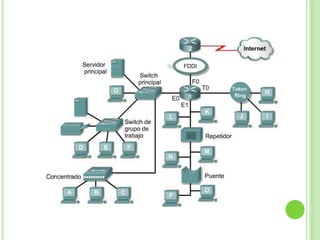

9. “TOPOLOGÍAS HIBRIDAS”
 La tipología híbrida es una de las más
frecuentes y se deriva de la unión de varios
tipos de topologías de red, de aquí el
nombre de híbridas. Ejemplos de topologías
híbridas serían: en árbol, estrella-estrella,
bus-estrella, etc.

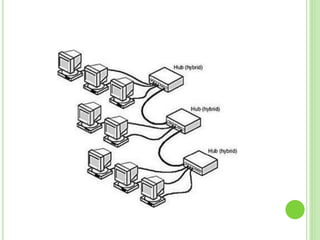

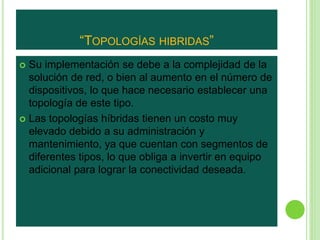

10. “TOPOLOGÍAS HIBRIDAS”
 Su implementación se debe a la complejidad de la
solución de red, o bien al aumento en el número de
dispositivos, lo que hace necesario establecer una
topología de este tipo.
 Las topologías híbridas tienen un costo muy
elevado debido a su administración y
mantenimiento, ya que cuentan con segmentos de
diferentes tipos, lo que obliga a invertir en equipo
adicional para lograr la conectividad deseada.

12. “TOPOLOGÍA BUS LINEAL”
 Topología de red en la que todas las estaciones
están conectadas a un único canal de
comunicaciones por medio de unidades interfaz y
derivadores. Las estaciones utilizan este canal para
comunicarse con el resto.

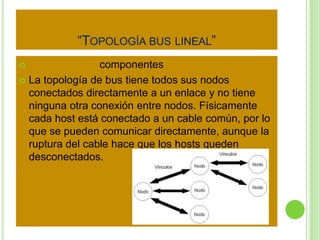

13. “TOPOLOGÍA BUS LINEAL”
 componentes
 La topología de bus tiene todos sus nodos
conectados directamente a un enlace y no tiene
ninguna otra conexión entre nodos. Físicamente
cada host está conectado a un cable común, por lo
que se pueden comunicar directamente, aunque la
ruptura del cable hace que los hosts queden
desconectados.

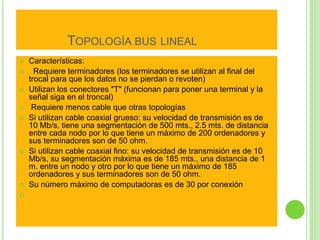

14. TOPOLOGÍA BUS LINEAL
 Características:
 Requiere terminadores (los terminadores se utilizan al final del
trocal para que los datos no se pierdan o revoten)
 Utilizan los conectores "T" (funcionan para poner una terminal y la
señal siga en el troncal)
 Requiere menos cable que otras topologías
 Si utilizan cable coaxial grueso: su velocidad de transmisión es de
10 Mb/s, tiene una segmentación de 500 mts., 2.5 mts. de distancia
entre cada nodo por lo que tiene un máximo de 200 ordenadores y
sus terminadores son de 50 ohm.
 Si utilizan cable coaxial fino: su velocidad de transmisión es de 10
Mb/s, su segmentación máxima es de 185 mts., una distancia de 1
m. entre un nodo y otro por lo que tiene un máximo de 185
ordenadores y sus terminadores son de 50 ohm.
 Su número máximo de computadoras es de 30 por conexión


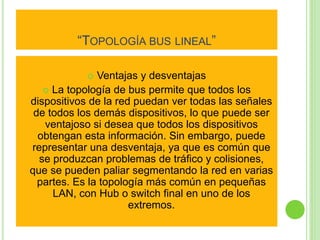

15. “TOPOLOGÍA BUS LINEAL”
 Ventajas y desventajas
 La topología de bus permite que todos los
dispositivos de la red puedan ver todas las señales
de todos los demás dispositivos, lo que puede ser
ventajoso si desea que todos los dispositivos
obtengan esta información. Sin embargo, puede
representar una desventaja, ya que es común que
se produzcan problemas de tráfico y colisiones,
que se pueden paliar segmentando la red en varias
partes. Es la topología más común en pequeñas
LAN, con Hub o switch final en uno de los
extremos.

16. “TOPOLOGÍA BUS LINEAL”
 Los sistemas de bus, como Ethernet o la mayoría
de los sistemas de banda ancha, emplean un cable
bidireccional con trayectorias de avance y regreso
sobre el mismo medio, o bien emplean un sistema
de cable doble o dual para lograr la
bidireccionalidad

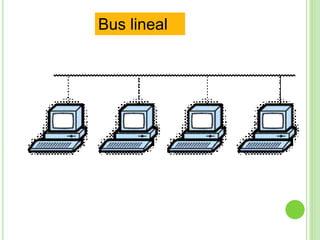

17. Bus lineal

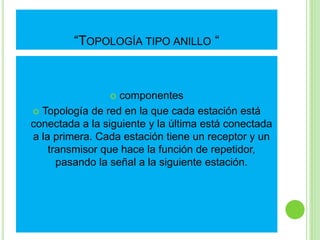

18. “TOPOLOGÍA TIPO ANILLO “
 componentes
 Topología de red en la que cada estación está
conectada a la siguiente y la última está conectada
a la primera. Cada estación tiene un receptor y un
transmisor que hace la función de repetidor,
pasando la señal a la siguiente estación.

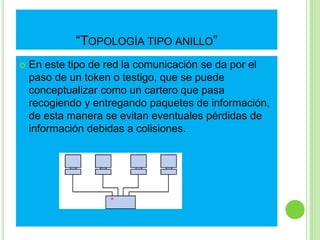

19. “TOPOLOGÍA TIPO ANILLO”
 En este tipo de red la comunicación se da por el
paso de un token o testigo, que se puede
conceptualizar como un cartero que pasa
recogiendo y entregando paquetes de información,
de esta manera se evitan eventuales pérdidas de
información debidas a colisiones.

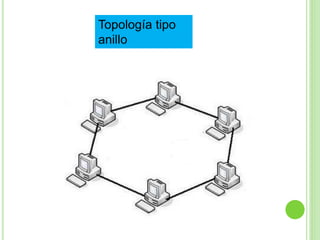

20. Topología tipo
anillo

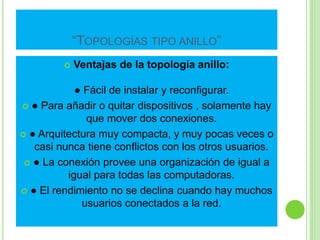

21. “TOPOLOGÍAS TIPO ANILLO”
 Ventajas de la topología anillo:
● Fácil de instalar y reconfigurar.
 ● Para añadir o quitar dispositivos , solamente hay
que mover dos conexiones.
 ● Arquitectura muy compacta, y muy pocas veces o
casi nunca tiene conflictos con los otros usuarios.
 ● La conexión provee una organización de igual a
igual para todas las computadoras.
 ● El rendimiento no se declina cuando hay muchos
usuarios conectados a la red.

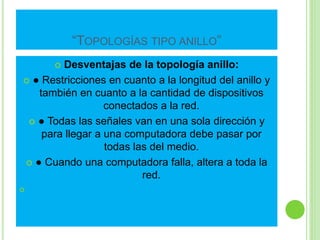

22. “TOPOLOGÍAS TIPO ANILLO”
 Desventajas de la topología anillo:
 ● Restricciones en cuanto a la longitud del anillo y
también en cuanto a la cantidad de dispositivos
conectados a la red.
 ● Todas las señales van en una sola dirección y
para llegar a una computadora debe pasar por
todas las del medio.
 ● Cuando una computadora falla, altera a toda la
red.


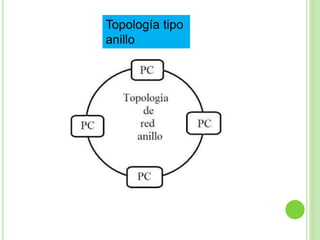

23. Topología tipo
anillo

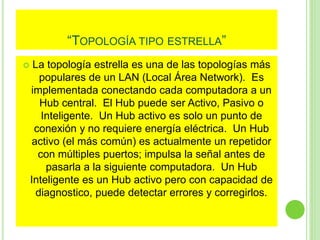

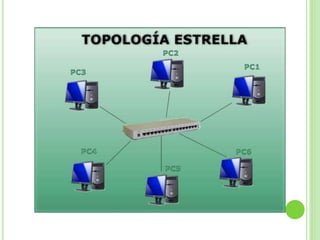

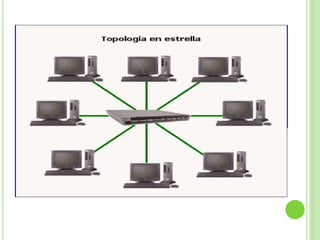

24. “TOPOLOGÍA TIPO ESTRELLA”
 La topología estrella es una de las topologías más
populares de un LAN (Local Área Network). Es
implementada conectando cada computadora a un
Hub central. El Hub puede ser Activo, Pasivo o
Inteligente. Un Hub activo es solo un punto de
conexión y no requiere energía eléctrica. Un Hub
activo (el más común) es actualmente un repetidor
con múltiples puertos; impulsa la señal antes de
pasarla a la siguiente computadora. Un Hub
Inteligente es un Hub activo pero con capacidad de
diagnostico, puede detectar errores y corregirlos.

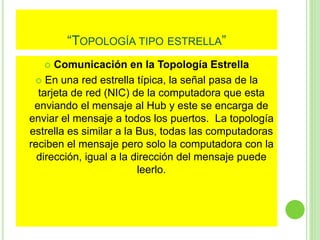

26. “TOPOLOGÍA TIPO ESTRELLA”
 Comunicación en la Topología Estrella
 En una red estrella típica, la señal pasa de la
tarjeta de red (NIC) de la computadora que esta
enviando el mensaje al Hub y este se encarga de
enviar el mensaje a todos los puertos. La topología
estrella es similar a la Bus, todas las computadoras
reciben el mensaje pero solo la computadora con la
dirección, igual a la dirección del mensaje puede
leerlo.

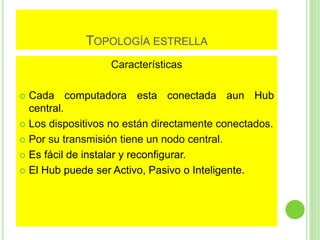

27. TOPOLOGÍA ESTRELLA
Características
 Cada computadora esta conectada aun Hub
central.
 Los dispositivos no están directamente conectados.
 Por su transmisión tiene un nodo central.
 Es fácil de instalar y reconfigurar.
 El Hub puede ser Activo, Pasivo o Inteligente.

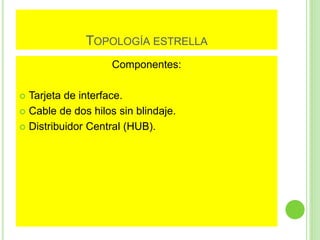

28. TOPOLOGÍA ESTRELLA
Componentes:
 Tarjeta de interface.
 Cable de dos hilos sin blindaje.
 Distribuidor Central (HUB).

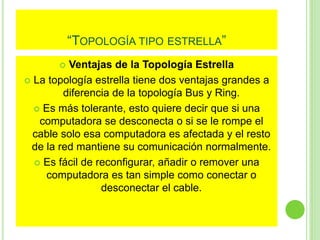

29. “TOPOLOGÍA TIPO ESTRELLA”
 Ventajas de la Topología Estrella
 La topología estrella tiene dos ventajas grandes a
diferencia de la topología Bus y Ring.
 Es más tolerante, esto quiere decir que si una
computadora se desconecta o si se le rompe el
cable solo esa computadora es afectada y el resto
de la red mantiene su comunicación normalmente.
 Es fácil de reconfigurar, añadir o remover una
computadora es tan simple como conectar o
desconectar el cable.

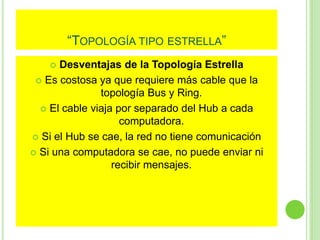

30. “TOPOLOGÍA TIPO ESTRELLA”
 Desventajas de la Topología Estrella
 Es costosa ya que requiere más cable que la
topología Bus y Ring.
 El cable viaja por separado del Hub a cada
computadora.
 Si el Hub se cae, la red no tiene comunicación
 Si una computadora se cae, no puede enviar ni
recibir mensajes.
