1. NETWORKING
Ing. Fredy H. Villasante Saravia, M.Sc.

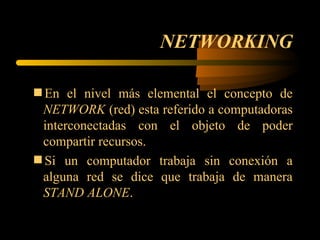

2. NETWORKING
En el nivel más elemental el concepto de
NETWORK (red) esta referido a computadoras
interconectadas con el objeto de poder
compartir recursos.
Si un computador trabaja sin conexión a
alguna red se dice que trabaja de manera
STAND ALONE.

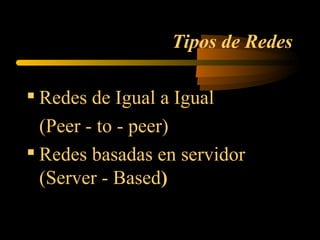

3. Tipos de Redes
 Redes de Igual a Igual
(Peer - to - peer)

Redes basadas en servidor
(Server - Based)

4. Redes Peer- to Peer

5. Redes Peer- to Peer
 Sin servidores dedicados.
 Cada computadora puede ser cliente y servidor.
 Los recursos son administrados por los usuarios.
 Llamados también WORKGROUPS.
 Apropiado para redes locales de menos de 10
computadoras.
 La administración de la seguridad no es un punto
crítico.

6. Redes Server- Based

7. Redes Server- Based
Cuando se requieren servicios especializados:
 Servicios de archivos e impresión
 Servicios de aplicaciones
 Servicios de correo y fax
 Servicios de comunicaciones
 Servicios de Directorio

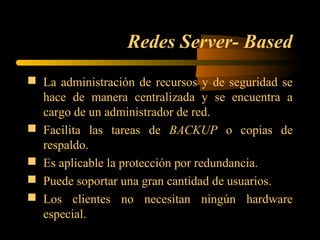

8. Redes Server- Based
 La administración de recursos y de seguridad se
hace de manera centralizada y se encuentra a
cargo de un administrador de red.
 Facilita las tareas de BACKUP o copias de
respaldo.
 Es aplicable la protección por redundancia.
 Puede soportar una gran cantidad de usuarios.
 Los clientes no necesitan ningún hardware
especial.

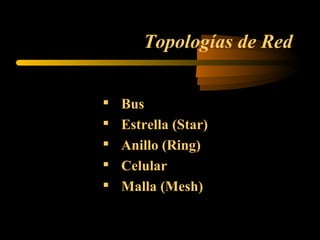

9. Topologías de Red
 Bus

Estrella (Star)

Anillo (Ring)
 Celular
 Malla (Mesh)

10. Topología BUS
Un cable coaxial une a todas las computadoras de la red.

11. (...) Topología BUS
En cada extremo es necesario un TERMINADOR que
absorba las señales.

12. (...) Topología BUS
La falta de un TERMINADOR o la interrupción del segmento
ocasiona rebotes indeseables o BOUCING.

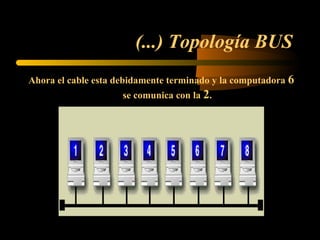

13. (...) Topología BUS
Ahora el cable esta debidamente terminado y la computadora 6
se comunica con la 2.

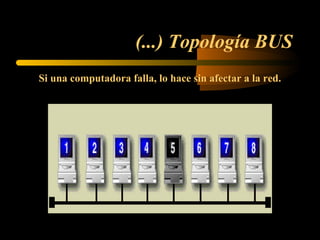

14. (...) Topología BUS
Si una computadora falla, lo hace sin afectar a la red.

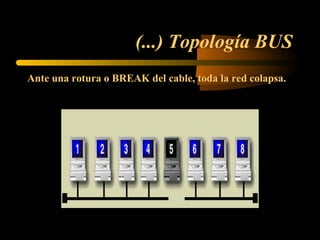

15. (...) Topología BUS
Ante una rotura o BREAK del cable, toda la red colapsa.

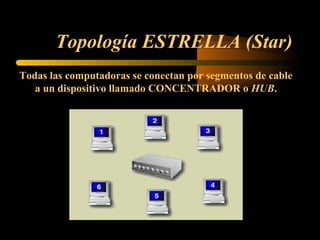

16. Topología ESTRELLA (Star)
Todas las computadoras se conectan por segmentos de cable
a un dispositivo llamado CONCENTRADOR o HUB.

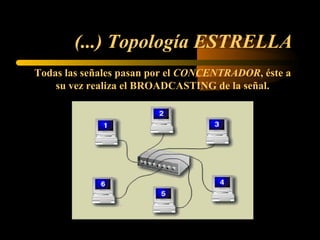

17. (...) Topología ESTRELLA
Todas las señales pasan por el CONCENTRADOR, éste a
su vez realiza el BROADCASTING de la señal.

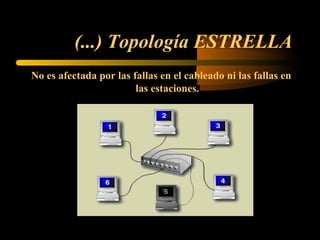

18. (...) Topología ESTRELLA
No es afectada por las fallas en el cableado ni las fallas en
las estaciones.

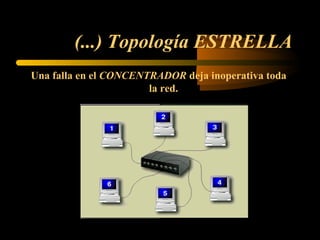

19. (...) Topología ESTRELLA
Una falla en el CONCENTRADOR deja inoperativa toda
la red.

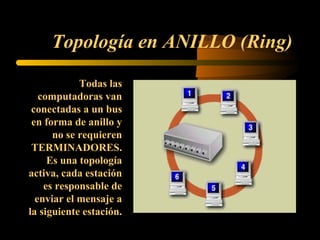

20. Topología en ANILLO (Ring)
Todas las
computadoras van
conectadas a un bus
en forma de anillo y
no se requieren
TERMINADORES.
Es una topología
activa, cada estación
es responsable de
enviar el mensaje a
la siguiente estación.

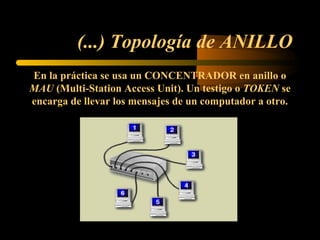

21. (...) Topología de ANILLO
En la práctica se usa un CONCENTRADOR en anillo o
MAU (Multi-Station Access Unit). Un testigo o TOKEN se
encarga de llevar los mensajes de un computador a otro.

22. (...) Topología de ANILLO
Cada computadora debe esperar al testigo para transmitir.
Todos los mensajes completan una vuelta de anillo.

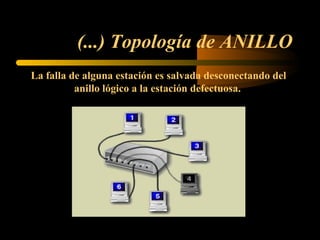

23. (...) Topología de ANILLO
La falla de alguna estación es salvada desconectando del
anillo lógico a la estación defectuosa.

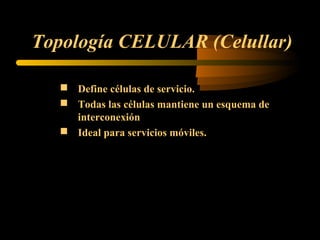

24. Topología CELULAR (Celullar)
 Define células de servicio.
 Todas las células mantiene un esquema de
interconexión
 Ideal para servicios móviles.

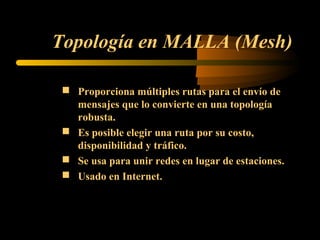

25. Topología en MALLA (Mesh)
 Proporciona múltiples rutas para el envío de
mensajes que lo convierte en una topología
robusta.
 Es posible elegir una ruta por su costo,
disponibilidad y tráfico.
 Se usa para unir redes en lugar de estaciones.
 Usado en Internet.
