La prueba de carga se diseñó para una pila de prueba de 80cm de diámetro y 57m de profundidad, con una carga máxima de 1600 toneladas aplicada en 8 incrementos de 200 toneladas cada uno. Se utilizó el método de sondeo suspendido para determinar las propiedades del suelo. La cimentación propuesta consiste en una losa de 2.25m de espesor o paneles a diferentes profundidades entre -48m y -60m.

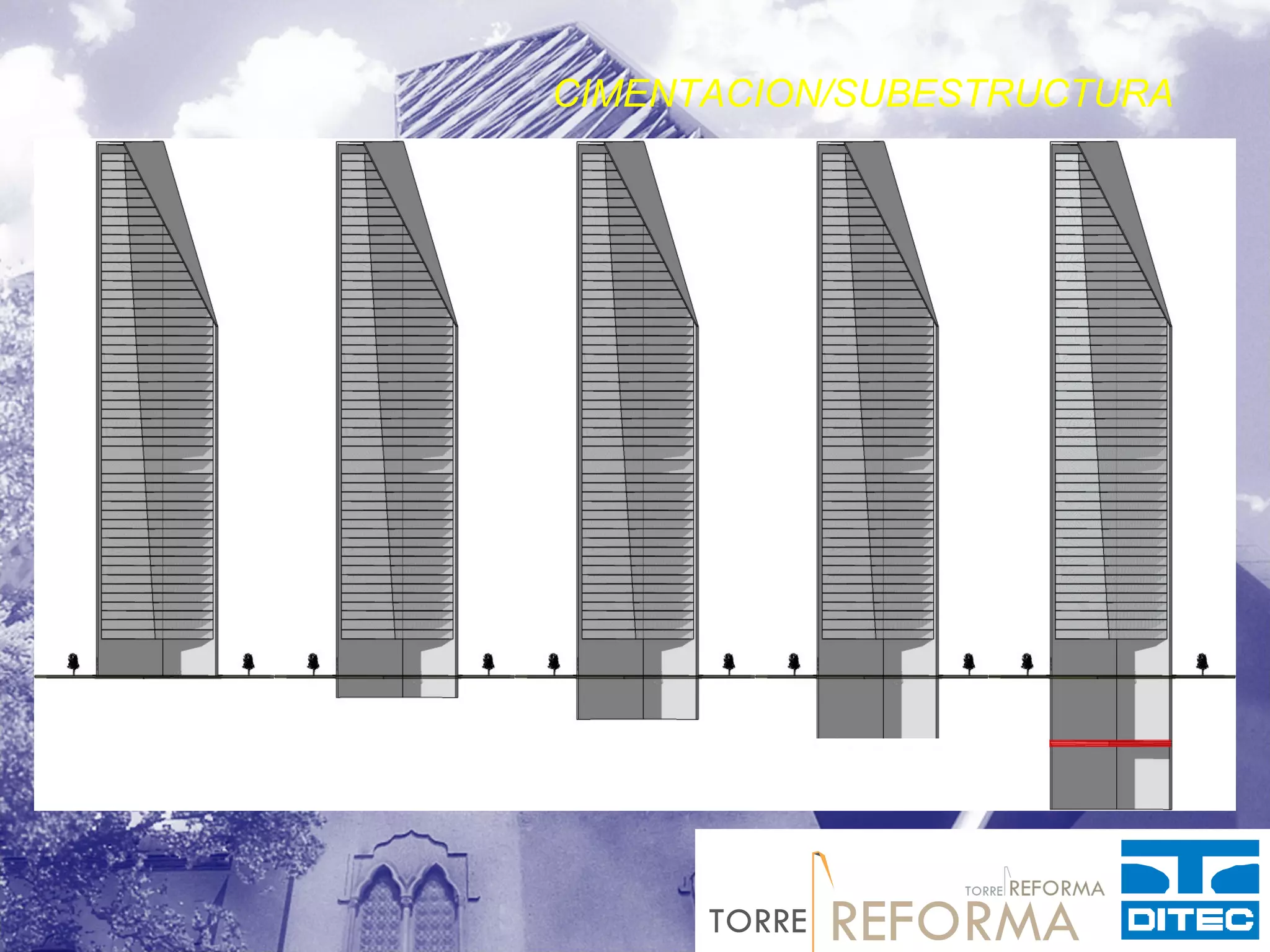

1. CIMENTACION/SUBESTRUCTURA

2. Planta tipo de sótano

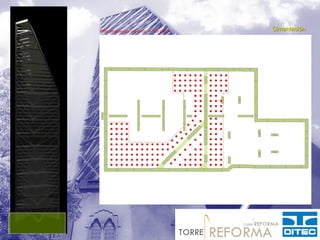

3. Pilas propuestas por Arup = 195 pilas Cimentación

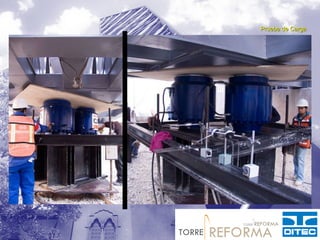

4. Prueba de carga Prueba de Carga

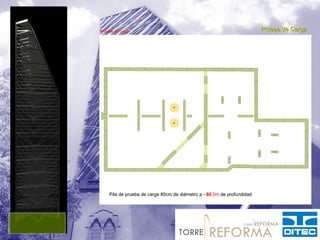

Pila de prueba de carga 80cm de diámetro a - 57.0m de profundidad
48.0m

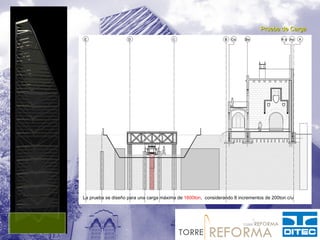

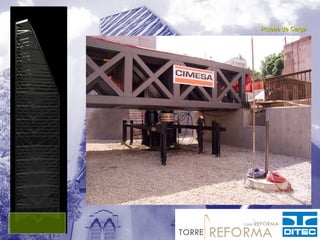

5. Prueba de Carga
La prueba se diseño para una carga máxima de 1600ton, considerando 8 incrementos de 200ton c/u

6. Prueba de Carga

7. Prueba de Carga

8. Prueba de Carga

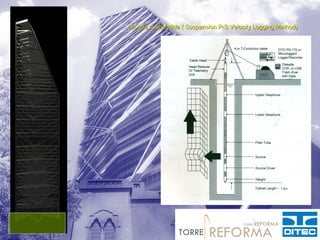

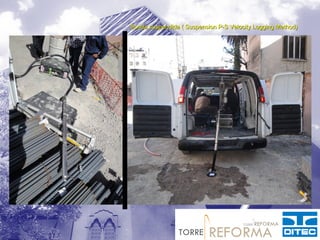

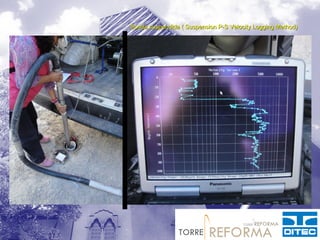

9. Sonda suspendida ( Suspension P-S Velocity Logging Method)

10. Sonda suspendida ( Suspension P-S Velocity Logging Method)

11. Sonda suspendida ( Suspension P-S Velocity Logging Method)

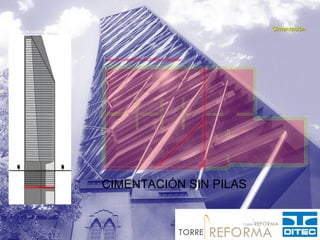

12. Diagrma de construcción
Cimentación
Losa de cimentación de 2.25m de espesor
CIMENTACIÓN SIN PILAS

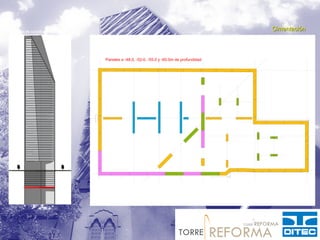

13. Diagrma de construcción
Cimentación
Paneles a -48.0, -52-0, -55.0 y -60.0m de profundidad
