El Centro Acuático de Londres se construyó para los Juegos Olímpicos de 2012 y está ubicado en el Parque Olímpico de Londres. La construcción comenzó en 2008 y finalizó en 2011 con un costo total de £251 millones. El edificio fue diseñado por Zaha Hadid y tiene una cubierta de 160 metros de largo y 90 metros de ancho construida con acero y recubierta de aluminio reciclado.

1. CENTRO ACUATICO DE LONDRES
DE LA CRUZ PALACIN, LOLA BRIDGET
ZEA MACIZO, MARCO
VIZARRETA VITI, CARLOS

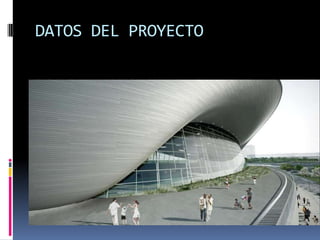

2. DATOS DEL PROYECTO

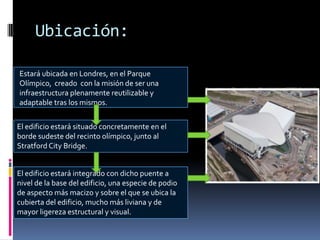

3. Ubicación:
Estará ubicada en Londres, en el Parque
Olímpico, creado con la misión de ser una
infraestructura plenamente reutilizable y
adaptable tras los mismos.
El edificio estará situado concretamente en el
borde sudeste del recinto olímpico, junto al
Stratford City Bridge.
El edificio estará integrado con dicho puente a
nivel de la base del edificio, una especie de podio
de aspecto más macizo y sobre el que se ubica la
cubierta del edificio, mucho más liviana y de
mayor ligereza estructural y visual.

4. Área Construida:
El techo de 160 metros de largo y 90 metros
de ancho

5. Área Ocupada:
1658m2
Área Libre:
342m2
Área del Terreno:
20000 m2.

7. Tiempo de Ejecución del Proyecto:
La construcción se inició en julio de 2008 y terminará en 2011.
Diseños detallados para la sede por la arquitecta Zaha Hadid fueron
puestos en libertad en noviembre de 2006, en línea con el concurso de
diseño celebrado a principios de 2005.
En abril de 2008 Balfour Beatty
ganó el contrato para construir
el Centro y la licencia de obras
fue concedida en mayo de
2008.

8. Costo del Proyecto:
El costo del Centro Acuático diseñado por Zaha Hadid para los
Juegos Olímpicos del 2012 se ha incrementado desde noviembre
de 2007.
El presupuesto para el Centro
Acuático ahora es de £251
millones.

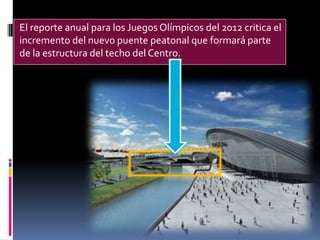

9. El reporte anual para los Juegos Olímpicos del 2012 critica el
incremento del nuevo puente peatonal que formará parte
de la estructura del techo del Centro.

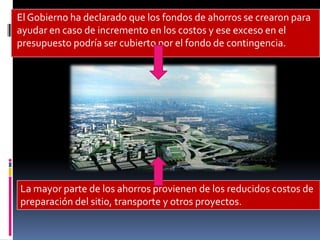

10. El Gobierno ha declarado que los fondos de ahorros se crearon para
ayudar en caso de incremento en los costos y ese exceso en el
presupuesto podría ser cubierto por el fondo de contingencia.
La mayor parte de los ahorros provienen de los reducidos costos de
preparación del sitio, transporte y otros proyectos.

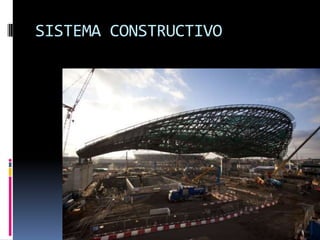

11. SISTEMA CONSTRUCTIVO

12. El concepto arquitectónico del Centro Acuático Londres está
inspirado por el fluido geométrico del agua en
movimiento, creando espacios y un entorno en armonía con
el Parque Olímpico y el río que se encuentra dentro de éste.
Estará integrado al mismo a nivel de la base del edificio, una
especie de podio de aspecto macizo sobre el que se ubica la
cubierta, mucho más liviana y de mayor ligereza estructural y
visual.

13. La construcción del techo se hizo
a las par con la construcción de la
parte externa.
Construida en acero y
recubierta en aluminio
(reciclado en un 50%), la
forma exterior del edificio
resulta elegante y casi
sobria para una obra de
Zaha.

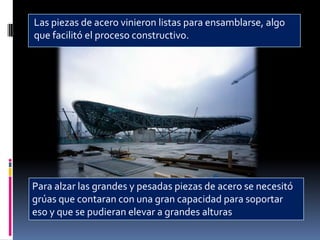

14. Las piezas de acero vinieron listas para ensamblarse, algo
que facilitó el proceso constructivo.
Para alzar las grandes y pesadas piezas de acero se necesitó
grúas que contaran con una gran capacidad para soportar
eso y que se pudieran elevar a grandes alturas

15. SISTEMA ESTRUCTURAL

16. SISTEMA DE VECTOR ACTIVO
Los sistemas estructurales de vector activo son
sistemas portantes formados por elementos lineales
(barras), en los que la trasmisión de las fuerzas se
realizan por descomposición vectorial.

17. En este sistema se
cambia la dirección de
las fuerzas dividiendo
las cargas en
diferentes direcciones
a través de dos o mas
barras y las equilibran.
Las características principales son : Triangulación y unión
mediante nudos

18. Sus elementos
(cordones, barras) trabajan
en un sistema mixto de
compresión y tracción

19. CERCHAS PLANAS
Barras
Cordón inferior
Columna
Compresión
Tensión
Cimentación
Luz

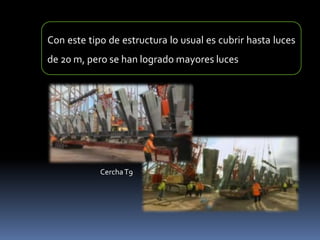

20. Con este tipo de estructura lo usual es cubrir hasta luces
de 20 m, pero se han logrado mayores luces
Cercha T9

21. El esqueleto es una estructura de 3000 toneladas, hechos con cerchas
de acero.
1000 m 2 que se apoyan en 3 puntos como un trípode.

23. Las cerchas son ensambladas a postes de acero
Las 2 columnas de apoyo
norte necesitan postes de
acero, donde 4 cerchas
se proyectan desde cada
poste, juntas soportan el
60 % del peso total del
techo.

24. Poste T8

26. Al principio se tuvieron
que agregar cerchas al
exterior.
Caballetes
(Apoyos temporales)

28. Los gatos hidráulicos
montados en la pared
Sur levantaran el
techo de los
caballetes
gradualmente
GATOS HIDRAULICOS

29. Luego se quita la
parte superior de los
caballetes, y así se
vuelve a bajar el
techo .

30. Luego se procede a retirar todos los caballetes, quedando así una estructura
soportada en 3 puntos .

31. 4 GATOS HIDRAULICOS
(Con una capacidad de 1800
toneladas)

32. MATERIALES

33. ESTRUCTURA:
ACERO

34. ACABADOS DEL EXTERIOR:
El techo de acero, está cubierto con una capa de placas de aluminio

36. ACABADOS DEL INTERIOR:
El hall de la piscina se
manifiesta sobre el podio
mediante un gran techo con
arcos a lo largo del mismo
eje que las piscinas.

38. El suelo es de escoria
granulada de alto
horno, un subproducto
de la producción de
acero, se recicla y se
agrega como un
agregado necesario para
reducir el contenido
concreto en un 50 %.
El volumen de las
piscinas colectivas es de
diez millones de litros de
agua, redirigiendo el
exceso de agua de la
piscina para ser utilizada
como agua de baño en
los baños.

39. Ficha técnica:
COMPLEJO ACUÁTICO [LONDRES, REINO UNIDO] 2005-2011
PROGRAMA: Complejo acuático para los juegos olímpicos de 2012 y uso futuro.
CLIENTE: Autoridad Olímpica Londres 2012
ARQUITECTO: Design Zaha Hadid Architects
Director de Proyecto: Jim Heverin
Equipo de diseño: Glenn Moorley, Sara Klomps Project Team Alex Bilton, Alex Marcoulides, Barbara Bochnak, Carlos
Garijo, Clay Shorthall, Ertu Erbay, George King, Giorgia Cannici, Hannes Schafelner, Hee Seung Lee, Kasia
Townend, Nannette Jackowski, Nicolas Gdalewitch, Seth Handley, Thomas Soo, Tom Locke, Torsten Broeder, Tristan
Job, Yamac Korfali, YeenaYoon Project Team [competition] Saffet Kaya Bekiroglu, Agnes Koltay, Feng Chen, Gemma
Douglas, Kakakrai Suthadarat, Karim Muallem, Marco Vanucci, Mariana Ibanez, Sujit Nair
CONSULTORES:
Arquitectura deportiva: S+P Architects (London)
Ingeniería Estructural: Ove Arup & Partners (London, Newcastle)
Servicios: Ove Arup & Partners (London)
Seguridad contra incendios: Arup Fire (London)
Acústicos: Arup Acoustics (London)
Ingeniería de fachada: Robert-Jan Van Santen Associates (Lille)
Luminotecnia: Arup Lighting (London)
Diseño de cocina: Winton Nightingale (London)
Mantenimiento de accesos: Reef (London)
Construcción temporal: Edwin Shirley Staging (London)
Consultoría en seguridad: Arup Security (London)
AV + IT Consultores: Mark Johnson Consultants (London)
Consultoría en accesos: Access = Design (London)
CDM Co-Coordinador: Total CDM Solutions (Cardigan)
BREEAM Consultant (diseño sostenible): Ove Arup & Partners (London)
Control de costos: CLM
Project Manager: CLM
CONTRATISTAS:
Constructor: Balfour Beatty (UK)
Subcontratista de andamios: Finnforest Merk GmbH
Hormigón: Morrisroe
