El documento describe el circuito integrado 555. Fue introducido en 1971 y es uno de los integrados más utilizados en electrónica debido a su bajo costo y alta fiabilidad. Puede producir pulsos de temporización precisos en modo monoestable u oscilaciones en modo astable. Se usa comúnmente como oscilador, temporizador, modulador de frecuencia y generador de señales.

1. CIRCUITO INTEGRADO 555
INST. LORENZO MASSA
ELECTRONICA 1 – PROF. PABLO JURAO
LAUTARO NAHUEL PEREYRA 4TO E

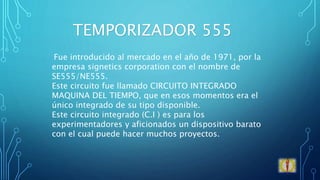

2. Fue introducido al mercado en el año de 1971, por la
empresa signetics corporation con el nombre de
SE555/NE555.
Este circuito fue llamado CIRCUITO INTEGRADO
MAQUINA DEL TIEMPO, que en esos momentos era el
único integrado de su tipo disponible.
Este circuito integrado (C.I ) es para los
experimentadores y aficionados un dispositivo barato
con el cual puede hacer muchos proyectos.
TEMPORIZADOR 555

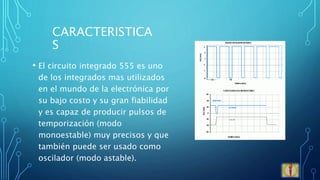

3. CARACTERISTICA
S
• El circuito integrado 555 es uno
de los integrados mas utilizados
en el mundo de la electrónica por
su bajo costo y su gran fiabilidad
y es capaz de producir pulsos de
temporización (modo
monoestable) muy precisos y que
también puede ser usado como
oscilador (modo astable).

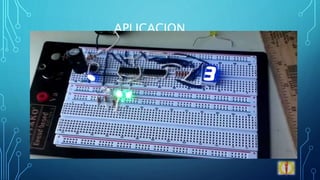

4. APLICACION
ES
• Oscilador
• Temporizador
• Modulador de frecuencia
• Divisor de frecuencia
• Generador de señales rectangulares y triangulares

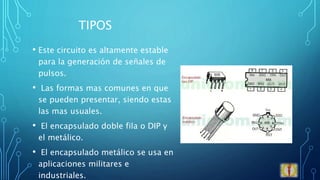

5. TIPOS
• Este circuito es altamente estable
para la generación de señales de
pulsos.
• Las formas mas comunes en que
se pueden presentar, siendo estas
las mas usuales.
• El encapsulado doble fila o DIP y
el metálico.
• El encapsulado metálico se usa en
aplicaciones militares e
industriales.

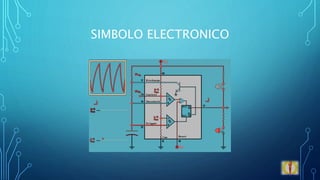

6. SIMBOLO ELECTRONICO

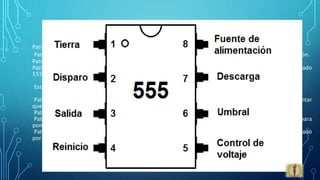

7. DISTRIBUCION DE PINES
Patilla 1: En esta patilla siempre se conecta la masa o el negativo de la pila (0V = cero voltios).
Patilla 8: V+, (Vcc), o el positivo de la pila. Es el pin donde se conecta el voltaje o tensión de alimentación.
Patilla 2: Disparo (trigger): esta patilla hará que se active o no la señal de salida de la patilla 3.
Patilla 3: es la Salida. Lo que obtendremos a la salida dependerá de como conectemos el circuito integrado
555.
Estas cuatro patillas son las más importantes para entender los circuitos.
Patilla 4: Reset (reset). Si por algún motivo esta patilla no se utiliza hay que conectarla a Vcc para evitar
que el 555 se "resetee".
Patilla 5: Control de voltaje (control voltaje):
Patilla 6: Umbral (threshold): Es una entrada a un comparador interno que tiene el 555 y se utiliza para
poner la salida a nivel bajo
Patilla 7: Descarga (discharge): Utilizado para descargar con efectividad el condensador externo utilizado
por el temporizador para su funcionamiento.

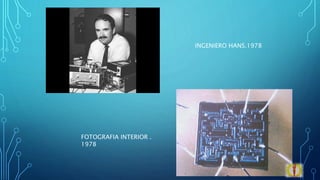

8. INGENIERO HANS.1978
FOTOGRAFIA INTERIOR .
1978
