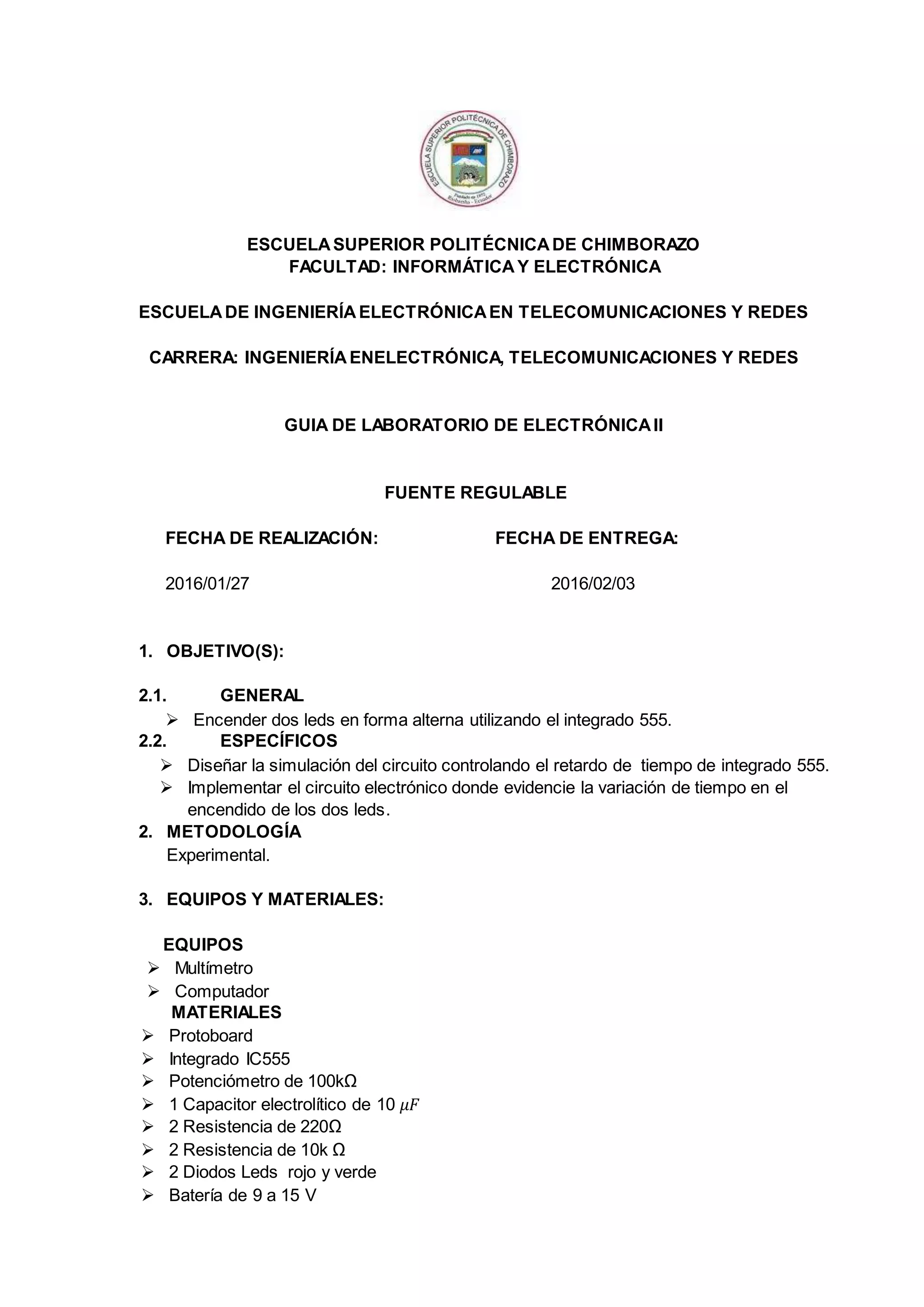

1. ESCUELASUPERIOR POLITÉCNICADE CHIMBORAZO
FACULTAD: INFORMÁTICA Y ELECTRÓNICA
ESCUELA DE INGENIERÍA ELECTRÓNICAEN TELECOMUNICACIONES Y REDES
CARRERA: INGENIERÍA ENELECTRÓNICA, TELECOMUNICACIONES Y REDES
GUIA DE LABORATORIO DE ELECTRÓNICAII
FUENTE REGULABLE
FECHA DE REALIZACIÓN: FECHA DE ENTREGA:
2016/01/27 2016/02/03
1. OBJETIVO(S):
2.1. GENERAL
Encender dos leds en forma alterna utilizando el integrado 555.
2.2. ESPECÍFICOS
Diseñar la simulación del circuito controlando el retardo de tiempo de integrado 555.
Implementar el circuito electrónico donde evidencie la variación de tiempo en el
encendido de los dos leds.
2. METODOLOGÍA
Experimental.
3. EQUIPOS Y MATERIALES:
EQUIPOS
Multímetro
Computador
MATERIALES
Protoboard
Integrado IC555
Potenciómetro de 100kΩ
1 Capacitor electrolítico de 10 𝜇𝐹
2 Resistencia de 220Ω
2 Resistencia de 10k Ω
2 Diodos Leds rojo y verde
Batería de 9 a 15 V
2. 4. MARCO TEÓRICO:
INTEGRADO 555
Figura 1. IC 555
El temporizador IC 555 es un circuito integrado (chip) que se utiliza en la generación de pulsos y
de oscilaciones. El 555 puede ser utilizado para proporcionar retardos de tiempo, como un
oscilador, y comoun circuito integrado flip flop. Sus derivados proporcionan hasta cuatro circuitos
de sincronización en un solo paquete. Introducido en 1971 por Signetics, el 555 sigue siendo de
uso generalizado debido a su facilidad de uso, precio bajo y la estabilidad. Muchas empresas los
fabrican en versión de transistores bipolares y también en CMOS de baja potencia.
El dispositivo 555 es un circuito integrado muy estable cuya función primordial es la de producir
pulsos de temporización con una gran precisión y que, además, puede funcionar comooscilador.
Características:
Temporización desde microsegundos hasta horas.
Modos de funcionamiento:
Monoestable.
Astable.
Aplicaciones:
Temporizador.
Oscilador.
Divisor de frecuencia.
Modulador de frecuencia.
Generador de señales triangulares.
Especificaciones Generales del 555
CAPACITORES
3. Figura 4. Capacitores de varios materiales.
Un capacitor es básicamente un componente pasivo que permite almacenar cargas
eléctricas de forma instantánea y las libera de la misma forma, se carga de forma
instantánea en cuanto la conectamos a una fuente. La descarga en un capacitor se
produce rápidamente cuando está conectado en un circuito que contienen elementos
como resistencias en los cuales se disipa la energía.
CAPACITORES ELECTROLÍTICOS
Figura 5. Capacitores Electrolíticos.
Un capacitor o condensador electrolítico es un condensador que utiliza un líquido iónico
conductor como una de sus placas. Tienen mayor capacidad por unidad de volumen que
otros tipos de condensadores, se utilizan en circuitos que deben conducir corriente
continua. Por ejemplo en el caso de los filtros de alimentadores de corriente, donde se
usan para almacenar la carga, y moderar el voltaje de salida y las fluctuaciones de
corriente en la salida rectificada. Debido a su alta capacitancia se pueden construir filtros
de baja frecuencia con ellos.
POTENCIÓMETRO
Figura 7. Potenciómetro
Un potenciómetro es básicamenteuna resistenciacuyo valor es variable. De esta manera,
indirectamente, se puede controlar la intensidad de corriente que fluye por un circuito si
se conectaen paralelo, o la diferencia de potencial al conectarlo en serie, estos elementos
se utilizan en circuitos de poca corriente. Para circuitos de corrientes mayores. El valor
de un potenciómetro se expresa en ohmios (Ω) y su valor es la resistencia máxima que
puede soportar.
4. 5. PROCEDIMIENTO:
1. Reunimos toda la información necesaria sobre el integrado 555 y demás
componentes.
2. Procedemos hacer la simulación considerando todas las indicaciones planteadas
para la práctica.
3. Implementamos el circuito con todos los elementos necesarios
4. Verificamos su funcionamiento.
6. DIAGRAMA DE BLOQUES: INTEGRADO 555
7. SIMULACIÓN DEL CIRCUITO:
8. CONCLUSIONES Y RECOMENDACIONES:
5. CONCLUSIONES
Diseñamos un circuito para encender dos les alternadamente con un integrado 555,
controlados los retardos de tiempo desde un potenciómetro.
Verificamos la variación del ancho de pulso, de la señal clk dada por el integrado.
Comprobamos su buen funcionamiento, al implementar el circuito.
RECOMENDACIONES
Verificar con anterioridad el buen estado y correcto funcionamiento de los elementos
para el circuito.
Aplicar los conceptos aprendidos al implementar el circuito para evitar malos
funcionamientos
Utilizar los valores más justos de capacitor, resistencias para tener un mejor
rendimiento del circuito.
9. BIBLIOGRAFÍA
http://www.proyectoelectronico.com/simples/intermitente-leds.html
https://es.wikipedia.org/wiki/Condensador_electrol%C3%ADtico
https://es.wikipedia.org/wiki/Circuito_integrado_555
10. ANEXOS
Figura 10. Circuito Implementado
