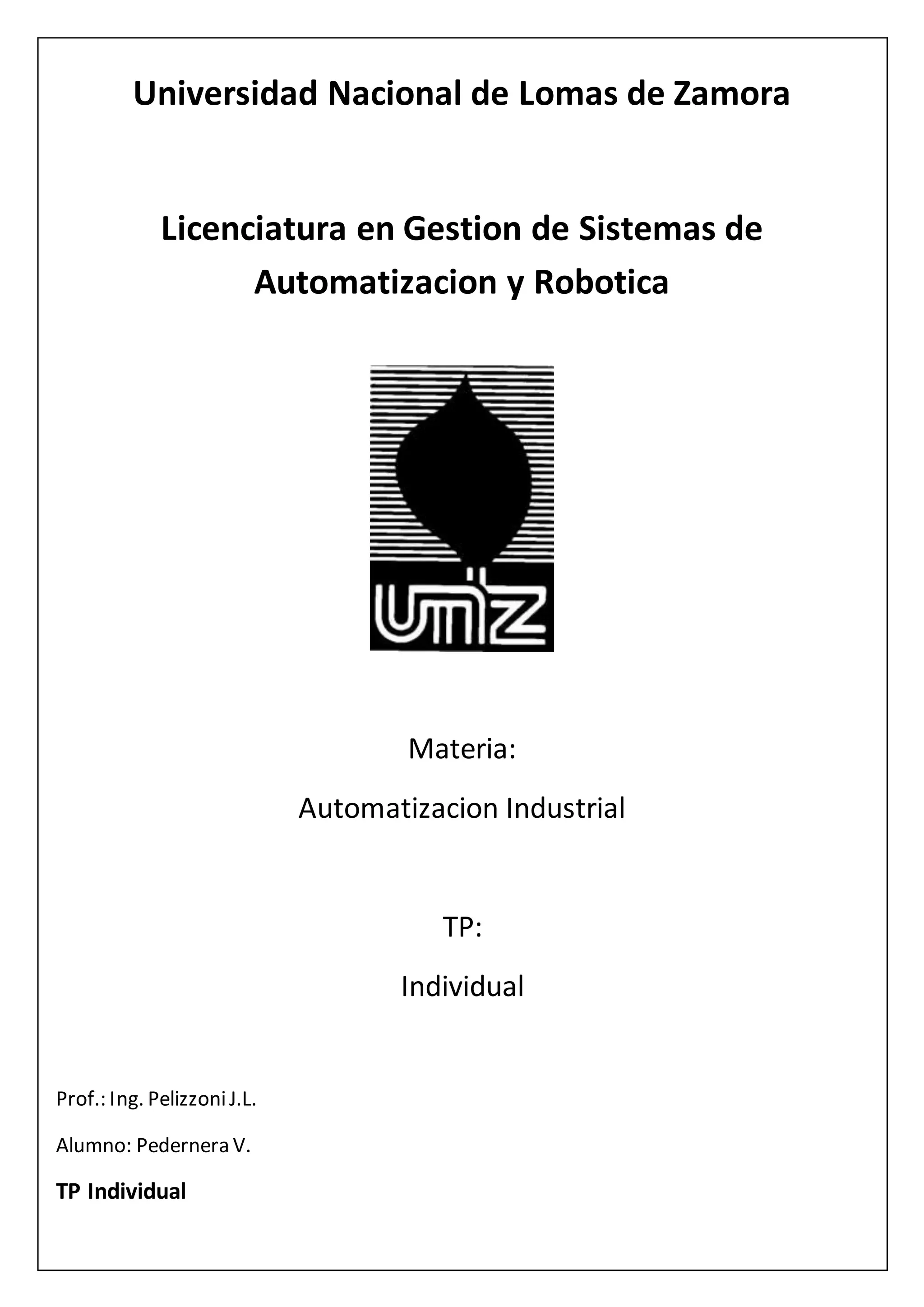

1. Universidad Nacional de Lomas de Zamora
Licenciatura en Gestion de Sistemas de
Automatizacion y Robotica
Materia:
Automatizacion Industrial
TP:
Individual
Prof.: Ing. PelizzoniJ.L.
Alumno: Pedernera V.
TP Individual

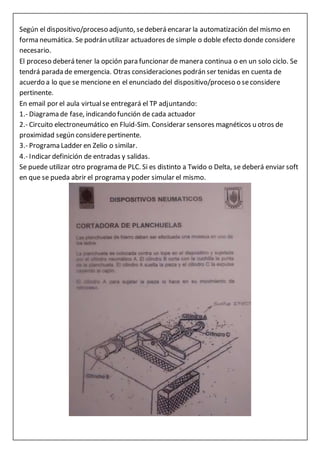

2. Según el dispositivo/proceso adjunto, sedeberá encarar la automatización del mismo en
forma neumática. Se podrán utilizar actuadores de simple o doble efecto donde considere
necesario.
El proceso deberá tener la opción para funcionar de manera continua o en un solo ciclo. Se
tendrá parada de emergencia. Otras consideraciones podrán ser tenidas en cuenta de
acuerdo a lo que se mencione en el enunciado del dispositivo/proceso o seconsidere
pertinente.
En email por el aula virtualse entregará el TP adjuntando:
1.- Diagrama de fase, indicando función de cada actuador
2.- Circuito electroneumático en Fluid-Sim. Considerar sensores magnéticos u otros de
proximidad según considerepertinente.
3.- Programa Ladder en Zelio o similar.
4.- Indicar definición de entradas y salidas.
Se puede utilizar otro programa de PLC. Si es distinto a Twido o Delta, se deberá enviar soft
en que se pueda abrir el programa y poder simular el mismo.

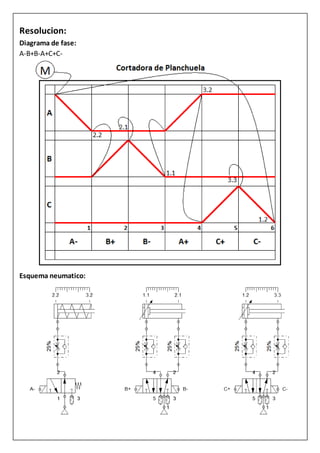

3. Resolucion:
Diagrama de fase:
A-B+B-A+C+C-
Esquema neumatico:

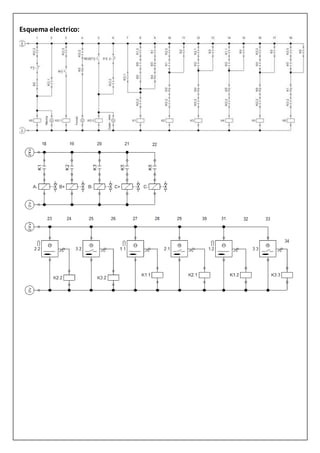

4. Esquema electrico:

5. Programacion Zelio:

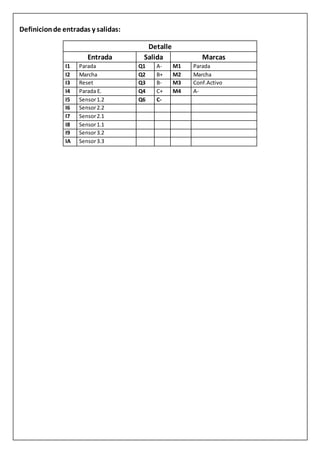

6. Definicionde entradas y salidas:
Detalle
Entrada Salida Marcas
I1 Parada Q1 A- M1 Parada
I2 Marcha Q2 B+ M2 Marcha
I3 Reset Q3 B- M3 Conf.Activo
I4 Parada E. Q4 C+ M4 A-
I5 Sensor1.2 Q6 C-
I6 Sensor2.2
I7 Sensor2.1
I8 Sensor1.1
I9 Sensor3.2
IA Sensor3.3
