1. SERVICIO NACIONAL DE ADIESTRAMIENTO EN TRABAJO INDUSTRIAL
PLAN DE TRABAJO
DEL ESTUDIANTE

2. TRABAJO FINAL DEL CURSO
2
1. INFORMACIÓN GENERAL
Apellidos y Nombres: CONTRERAS BERROCAL IVAN HAROLD ID: 745099
Dirección Zonal/CFP: LIMA - INDEPENDENCIA
Carrera: DIBUJO TCNICO MECÁNICO Semestre: 3
Curso/ Mód. Formativo DIBUJO LINEAL I Y CAD I
Tema del Trabajo:
2. PLANIFICACIÓN DEL TRABAJO
N° ACTIVIDADES/
ENTREGABLES
CRONOGRAMA/ FECHA DE ENTREGA
1 INFORMACIÓN GENERAL
10/08/21-
12/04/21
2
PLANIFICACIÓN DEL
TRABAJO
12/08/21-
13/08/21
3
PREGUNTAS GUÍA
RESUELTAS
13/08/21-
13/08/21
4 DIBUJO
15/08/21-
19/08/21
5 PROCESO DE EJECUCIÓN
20/08/21
21/08/21
6 ENVIO DEL TRABAJO 24/08/21
3. PREGUNTAS GUIA
Durante la investigación de estudio, debes obtener las respuestas a las siguientes interrogantes:
Nº PREGUNTAS
1 ¿Qué programas o aplicativos CAD se pueden usar en equipos móviles como
celulares o tablets? ¿Cuál considera que es el mejor? Sustente su respuesta.
2 ¿Qué etapas estratégicas se prevén, para la representación de montajes 3D con
planos de despiece, y cuáles son los parámetros para la impresión digital de
planos?
3 ¿Por qué son importantes las normas técnicas del dibujo de montaje y desmontaje
3D, y para qué es necesaria la impresión de los planos técnicos de fabricación?
4 ¿Qué comandos se emplean en el software CAD, para la construcción de sólidos
3D; y cuál es la aplicación de cada uno de ellos para la obtención de un dibujo de
montaje y despiece?
5 ¿Qué consideraciones de seguridad deben tenerse en cuenta en las tareas del
diseño asistido por computadora y el trabajo frente a la computadora, impresora o
plotter?

3. TRABAJO FINAL DEL CURSO
3

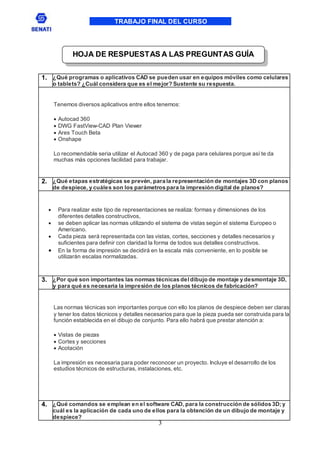

1. ¿Qué programas o aplicativos CAD se pueden usar en equipos móviles como celulares
o tablets? ¿Cuál considera que es el mejor? Sustente su respuesta.
Tenemos diversos aplicativos entre ellos tenemos:
 Autocad 360
 DWG FastView-CAD Plan Viewer
 Ares Touch Beta
 Onshape
Lo recomendable seria utilizar el Autocad 360 y de paga para celulares porque así te da
muchas más opciones facilidad para trabajar.
2. ¿Qué etapas estratégicas se prevén, para la representación de montajes 3D con planos
de despiece, y cuáles son los parámetros para la impresión digital de planos?
 Para realizar este tipo de representaciones se realiza: formas y dimensiones de los
diferentes detalles constructivos,
 se deben aplicar las normas utilizando el sistema de vistas según el sistema Europeo o
Americano.
 Cada pieza será representada con las vistas, cortes, secciones y detalles necesarios y
suficientes para definir con claridad la forma de todos sus detalles constructivos.
 En la forma de impresión se decidirá en la escala más conveniente, en lo posible se
utilizarán escalas normalizadas.
3. ¿Por qué son importantes las normas técnicas deldibujo de montaje y desmontaje 3D,
y para qué es necesaria la impresión de los planos técnicos de fabricación?
Las normas técnicas son importantes porque con ello los planos de despiece deben ser claras
y tener los datos técnicos y detalles necesarios para que la pieza pueda ser construida para la
función establecida en el dibujo de conjunto. Para ello habrá que prestar atención a:
 Vistas de piezas
 Cortes y secciones
 Acotación
La impresión es necesaria para poder reconocer un proyecto. Incluye el desarrollo de los
estudios técnicos de estructuras, instalaciones, etc.
4. ¿Qué comandos se emplean en el software CAD, para la construcción de sólidos 3D; y
cuál es la aplicación de cada uno de ellos para la obtención de un dibujo de montaje y
despiece?
HOJA DE RESPUESTAS A LAS PREGUNTAS GUÍA

4. TRABAJO FINAL DEL CURSO
4

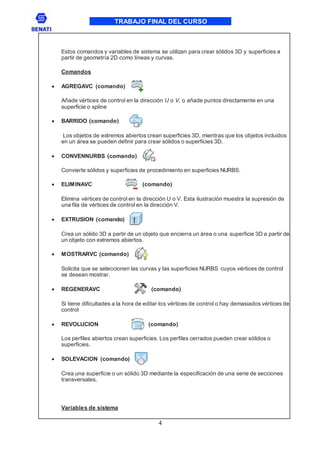

Estos comandos y variables de sistema se utilizan para crear sólidos 3D y superficies a
partir de geometría 2D como líneas y curvas.
Comandos
 AGREGAVC (comando)
Añade vértices de control en la dirección U o V, o añade puntos directamente en una
superficie o spline
 BARRIDO (comando)
Los objetos de extremos abiertos crean superficies 3D, mientras que los objetos incluidos
en un área se pueden definir para crear sólidos o superficies 3D.
 CONVENNURBS (comando)
Convierte sólidos y superficies de procedimiento en superficies NURBS.
 ELIMINAVC (comando)
Elimina vértices de control en la dirección U o V. Esta ilustración muestra la supresión de
una fila de vértices de control en la dirección V.
 EXTRUSION (comando)
Crea un sólido 3D a partir de un objeto que encierra un área o una superficie 3D a partir de
un objeto con extremos abiertos.
 MOSTRARVC (comando)
Solicita que se seleccionen las curvas y las superficies NURBS cuyos vértices de control
se desean mostrar.
 REGENERAVC (comando)
Si tiene dificultades a la hora de editar los vértices de control o hay demasiados vértices de
control
 REVOLUCION (comando)
Los perfiles abiertos crean superficies. Los perfiles cerrados pueden crear sólidos o
superficies.
 SOLEVACION (comando)
Crea una superficie o un sólido 3D mediante la especificación de una serie de secciones
transversales.
Variables de sistema

5. TRABAJO FINAL DEL CURSO
5

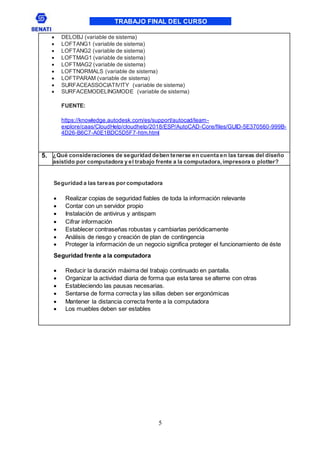

 DELOBJ (variable de sistema)
 LOFTANG1 (variable de sistema)
 LOFTANG2 (variable de sistema)
 LOFTMAG1 (variable de sistema)
 LOFTMAG2 (variable de sistema)
 LOFTNORMALS (variable de sistema)
 LOFTPARAM (variable de sistema)
 SURFACEASSOCIATIVITY (variable de sistema)
 SURFACEMODELINGMODE (variable de sistema)
FUENTE:
https://knowledge.autodesk.com/es/support/autocad/learn-
explore/caas/CloudHelp/cloudhelp/2018/ESP/AutoCAD-Core/files/GUID-5E370560-999B-
4D26-B6C7-A0E1BDC5D5F7-htm.html
5. ¿Qué consideraciones de seguridad deben tenerse en cuenta en las tareas del diseño
asistido por computadora y el trabajo frente a la computadora,impresora o plotter?
Seguridad a las tareas por computadora
 Realizar copias de seguridad fiables de toda la información relevante
 Contar con un servidor propio
 Instalación de antivirus y antispam
 Cifrar información
 Establecer contraseñas robustas y cambiarlas periódicamente
 Análisis de riesgo y creación de plan de contingencia
 Proteger la información de un negocio significa proteger el funcionamiento de éste
Seguridad frente a la computadora
 Reducir la duración máxima del trabajo continuado en pantalla.
 Organizar la actividad diaria de forma que esta tarea se alterne con otras
 Estableciendo las pausas necesarias.
 Sentarse de forma correcta y las sillas deben ser ergonómicas
 Mantener la distancia correcta frente a la computadora
 Los muebles deben ser estables

6. TRABAJO FINAL DEL CURSO
6

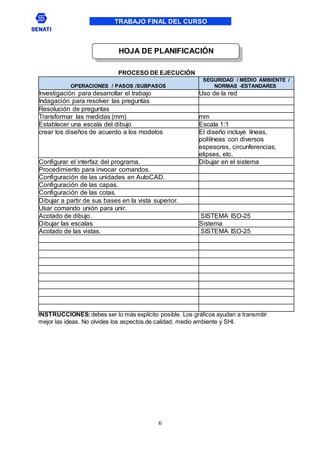

PROCESO DE EJECUCIÓN
OPERACIONES / PASOS /SUBPASOS
SEGURIDAD / MEDIO AMBIENTE /
NORMAS -ESTANDARES
Investigación para desarrollar el trabajo Uso de la red
Indagación para resolver las preguntas
Resolución de preguntas
Transformar las medidas (mm) mm
Establecer una escala del dibujo Escala 1:1
crear los diseños de acuerdo a los modelos El diseño incluye líneas,
polilíneas con diversos
espesores, circunferencias,
elipses, etc.
Configurar el interfaz del programa. Dibujar en el sistema
Procedimiento para invocar comandos.
Configuración de las unidades en AutoCAD.
Configuración de las capas.
Configuración de las cotas.
Dibujar a partir de sus bases en la vista superior.
Usar comando unión para unir.
Acotado de dibujo. SISTEMA ISO-25
Dibujar las escalas Sistema
Acotado de las vistas. SISTEMA ISO-25
INSTRUCCIONES: debes ser lo más explícito posible. Los gráficos ayudan a transmitir
mejor las ideas. No olvides los aspectos de calidad, medio ambiente y SHI.
HOJA DE PLANIFICACIÓN

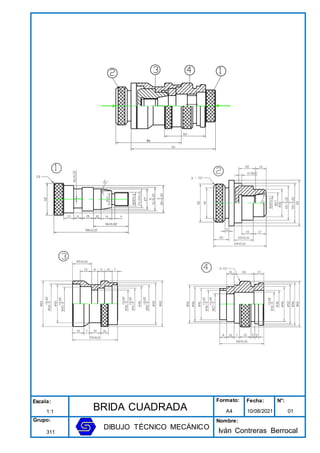

7. Escala:
BRIDA CUADRADA
Formato: Fecha: N°:
1:1 A4 10/08/2021 01
Grupo:
DIBUJO TÉCNICO MECÁNICO
Nombre:
Iván Contreras Berrocal
311

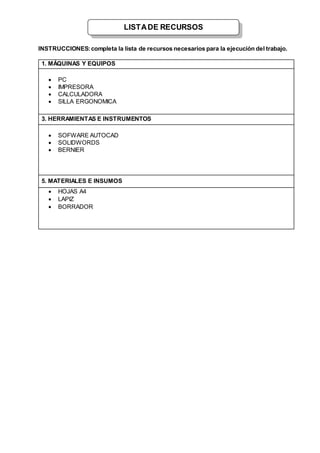

8. INSTRUCCIONES:completa la lista de recursos necesarios para la ejecución del trabajo.
1. MÁQUINAS Y EQUIPOS
 PC
 IMPRESORA
 CALCULADORA
 SILLA ERGONOMICA
3. HERRAMIENTAS E INSTRUMENTOS
 SOFWARE AUTOCAD
 SOLIDWORDS
 BERNIER
5. MATERIALES E INSUMOS
 HOJAS A4
 LAPIZ
 BORRADOR
LISTADE RECURSOS
