Manual de AUTOCAD 3D Civil - Básico
Tec. Carlos Sinche Charca
MANUAL DE AUTOCAD CIVIL 3D
Inserción de imágenes:
• FichaINSERT en el explorador buscar
la imagen y click en OPEN
• Saldrá un cuadro donde se puede especificar la
posición en la pantalla, la escala y el ángulo en
la inserción.
• clic en OK e insertas la imagen en la posición
que se desea.
Cambiar de pantalla negra a blanca
• Podemos digitar la palabra OPTIONS o su alias OP
luego presionar enter↲ donde saldrá una pantalla:
• En la ficha DISPLAY darle clic en el botón COLORS..
Empaquetado de archivos
• Primero que nada debemos guardar el archivo: clic en el BOTÓN opción SAVE
AS eliges la dirección de guardado SAVE
• El empaquetado clic en el BOTÓN saldrá
una pantalla:
Desplegar el combo
elegirWHITE APPLY &
CLOSE OK
La pantalla de fondo
cambiara a blanco
Clic en OK
Saldrá pantalla donde
quieres guardar el
archivo en formato .ZIP
(comprimido) SAVE
Traducido por Sykrayo España

4. 3
Manual de AUTOCAD 3D Civil - Básico
Tec. Carlos Sinche Charca
Exportación de archivos de autocad a otras versiones e en formato PDF y formato DWF
• clic en el BOTÓN
• clic en el BOTÓN sale el cuadro:
• en el BOTÓN sale el cuadro:
División de ventanas
• Comando viewports saldrá un cuadro
Plantillas
• Las plantillas de dibujos permiten evitar la duplicación de esfuerzos y ayudan a
mantener la coherencia entre los dibujos.
• Las plantillas contienen información estándar de Autocad, como capas y parámetros,
configuraciones, estilos, tablas, claves, formatos puntos entre otros que son
personalizados por el usuario.
ELIMINACIÓN DE LA PLANTILLA POR DEFECTO
• Commando OPTIONS fichaFILES TEMPLATE SETTING DEFAULT TEMPLATE FILE
NAME FOR QNEW
En estas opciones puede
seleccionar se la imagen y
configurar el formato del
papel SAVE
En estas opciones puede seleccionar se la imagen y
configurar el formato del papel SAVE
Este es un formato deAUTODESK DESING REVIEW
(usado para la revisión de archivos vía web)
En este cuadro existen varias opciones en el que se
puede trabajar en una división de ventanas el
mismo grafico en diferentes visualizaciones 2D y
3D OK
Seleccionar la plantilla de
defecto y hacer clic en
REMOVE OK
Traducido por Sykrayo España

5. 4
Manual de AUTOCAD 3D Civil - Básico
Tec. Carlos Sinche Charca
Creación de plantilla:
• en el BOTÓN new sale el cuadro
Creación de capas
• ficha home layers
Creación de tipos e línea (definida por el usuario)
• comando linetype
Creación de estilos de texto (definida por el usuario)
• comando style en fontname elegimos la opción txt.shx New
Seleccionar ACADISO open
Hacer en LAYER
PROPERTIES
En el cuadro de LAYER
PROPERTIES MANAGER NEW
LAYER introducir el nombre
de la capa más las
características que como color
tipo de línea grosor y otras que
serán definidas por el usuario
En este cuadro podemos hacer
clic en el botón
LOAD agregamos los tipos de
línea que deseamos usar para el
proyecto OK OK
Nos pregunta si deseamos
hacer cambios clic en
SI podemos el nombre de
la fuente que queremos OK
Traducido por Sykrayo España

6. 5
Manual de AUTOCAD 3D Civil - Básico
Tec. Carlos Sinche Charca
Seleccionamos la fuente y le damos todos las características que queremos y luego
APPLY CLOSE
Editar la configuración del dibujo
• toolspace settings drawing1 clicderecho en EDIT DRAWING SETTINGS
• En la ficha transformación -TRANSFORMATION
• En la ficha capas del objeto - OBJECT LAYERS
En la ficha UNITS AND ZONEpodemos configurar
las unidades del dibujo como son metros
(meters) o pulgadas (feed), también las unidades
angulares, así como las coordenadas del sistema
como se muestra en el dibujo y la escala con que
se quiere empezar el dibujo.
Activar la casilla APPLY TRASFORM SETTINGS
(aplicar transformación de ajuste) y la casilla
APPLY SEA LEVEL SCALE SETTINGS (Aplicar el
nivel de mar con factor de escala)
En esta ficha se puede configurar la capa a la cual
va a pertenecer el objeto con las configuraciones
definidas por el usuario
Traducido por Sykrayo España

7. 6
Manual de AUTOCAD 3D Civil - Básico
Tec. Carlos Sinche Charca
• En la ficha abreviaciones – ABREBATIONS
• En la ficha ambientsetting (ajustes del ambiente)
Una vez terminado de configurar aceptamos los cambios efectuados y aceptamos
guardamos el archivo.
SAVE AS en tipo de archivo(extensión) *.DWT escogemos la dirección donde
queremos guardar y el nombre SAVE
Saldrá un cuadro:
• INSERCIÓN DE PUNTOS
La importación de puntos puede ser en distintos formatos de entradas Ejm: PENZD (SPACE
DELIMITED) es un conjunto de puntos delimitado por espacios donde:
(P) Es la numeración del punto
(E) Es el punto este
(N) Es el punto norte
(Z) Es la altura o cota
(D) La descripción (esquina,buzon,etc)
Así mismo los puntos cogos están compuesto por
En esta ficha se puede configurar las abreviaciones el cual
queremos que salgue como predefinido en nuestros dibujos
• Alignment geometry point text tangent-tangent
intersect cambiar con PI
• Profile vetical tangent curve intersect cambiar a PVC
• Profile Vertical curve tangent intersect cambiar a
PTV
• Profile point og vertical intersection cambiar a PIV
En esta ficha configuramos en:
• STATION STATION DELIMITER
POSTI… 1+000 y abrimos el candado
En este cuadro (opciones de plantilla) ingresas la
descripción y activas la casilla de SAVE ALL LAYERS
AS UNRECONCILED OK
Y ya está creada la plantilla
Marca o punto
Etiquetas
1
828.25
ARBOL
Traducido por Sykrayo España

8. 7
Manual de AUTOCAD 3D Civil - Básico
Tec. Carlos Sinche Charca
Insert
•
Hacer clic en el botón +y saldrá el cuadro
para buscar seleccionamos el archivo y le
damos OPEN
Traducido por Sykrayo España

9. 8
Manual de AUTOCAD 3D Civil - Básico
Tec. Carlos Sinche Charca

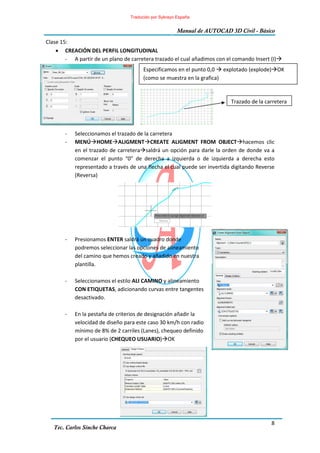

Clase 15:
• CREACIÓN DEL PERFIL LONGITUDINAL
- A partir de un plano de carretera trazado el cual añadimos con el comando Insert (I)
- Seleccionamos el trazado de la carretera
- MENÚ HOME ALIGMENT CREATE ALIGMENT FROM OBJECT hacemos clic
en el trazado de carretera saldrá un opción para darle la orden de donde va a
comenzar el punto “0” de derecha a izquierda o de izquierda a derecha esto
representado a través de una flecha el cual puede ser invertida digitando Reverse
(Reversa)
- Presionamos ENTER saldrá un cuadro donde
podremos seleccionar las opciones de alineamiento
del camino que hemos creado y añadido en nuestra
plantilla.
- Seleccionamos el estilo ALI CAMINO y alineamiento
CON ETIQUETAS, adicionando curvas entre tangentes
desactivado.
- En la pestaña de criterios de designación añadir la
velocidad de diseño para este caso 30 km/h con radio
mínimo de 8% de 2 carriles (Lanes), chequeo definido
por el usuario (CHEQUEO USUARIO) OK
Especificamos en el punto 0,0 explotado (explode) OK
(como se muestra en la grafica)
Trazado de la carretera
Traducido por Sykrayo España

10. 9
Manual de AUTOCAD 3D Civil - Básico
Tec. Carlos Sinche Charca
- Saldrá el trazo de la carretera con todos sus alineamientos además del cheque
respectivo de acuerdo a la norma MTC 2001
- Gracias a este cheque podremos hacer las correcciones respectivas
• AGREGAR LA SUPERFICIE DEL TERRENO POR AUTOCAD LAND FORMATO .XML
- Menú INSERT LAND XML BUSCAMOS EL ARCHIVO OPEN en el cuadro Ok
- Seleccionamos la superficie y elegimos el estilo curvas a 1m
• Creación del perfil de la superficie
- Home profile create surface profile
- Damos clic en DRAW IN PROFILE VIEW para configurar el perfil, clic SIGUIENTE
En el cuadro se asignara el alineamiento con
el que debemos trabajar y la superficie.
Hacemos clic en ADD
Cambiamos el estilo de estándar a terreno
Traducido por Sykrayo España

11. 10
Manual de AUTOCAD 3D Civil - Básico
Tec. Carlos Sinche Charca
- En los rangos de la estación elegimos automático para ver el perfil de todo el eje
de la vía, sin embargo podemos configurar tramos definidos por el usuario.-->
SIGUIENTE
- En vista de ancho de perfil lo dejamos en automático SIGUIENTE
- En opciones para la visualización del perfil cambiar a sin etiquetas SIGUIENTE
- En datos de la banda ninguna. Clic SIGUIENTE
Traducido por Sykrayo España

12. 11
Manual de AUTOCAD 3D Civil - Básico
Tec. Carlos Sinche Charca
- Y por ultimo hacer en CREATE PROFILE VIEW ya aun no tenemos corte ni relleno
-
•
