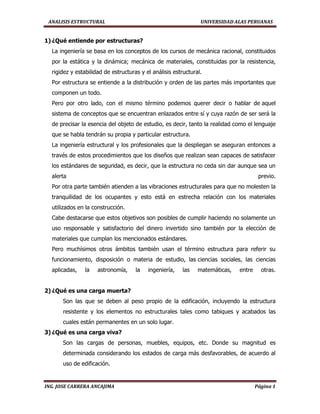

1. ANALISIS ESTRUCTURAL UNIVERSIDAD ALAS PERUANAS
ING. JOSE CARRERA ANCAJIMA Página 1
1) ¿Qué entiende por estructuras?
La ingeniería se basa en los conceptos de los cursos de mecánica racional, constituidos
por la estática y la dinámica; mecánica de materiales, constituidas por la resistencia,
rigidez y estabilidad de estructuras y el análisis estructural.
Por estructura se entiende a la distribución y orden de las partes más importantes que
componen un todo.
Pero por otro lado, con el mismo término podemos querer decir o hablar de aquel
sistema de conceptos que se encuentran enlazados entre sí y cuya razón de ser será la
de precisar la esencia del objeto de estudio, es decir, tanto la realidad como el lenguaje
que se habla tendrán su propia y particular estructura.
La ingeniería estructural y los profesionales que la despliegan se aseguran entonces a
través de estos procedimientos que los diseños que realizan sean capaces de satisfacer
los estándares de seguridad, es decir, que la estructura no ceda sin dar aunque sea un
alerta previo.
Por otra parte también atienden a las vibraciones estructurales para que no molesten la
tranquilidad de los ocupantes y esto está en estrecha relación con los materiales
utilizados en la construcción.
Cabe destacarse que estos objetivos son posibles de cumplir haciendo no solamente un
uso responsable y satisfactorio del dinero invertido sino también por la elección de
materiales que cumplan los mencionados estándares.
Pero muchísimos otros ámbitos también usan el término estructura para referir su
funcionamiento, disposición o materia de estudio, las ciencias sociales, las ciencias
aplicadas, la astronomía, la ingeniería, las matemáticas, entre otras.
2) ¿Qué es una carga muerta?
Son las que se deben al peso propio de la edificación, incluyendo la estructura
resistente y los elementos no estructurales tales como tabiques y acabados las
cuales están permanentes en un solo lugar.
3) ¿Qué es una carga viva?
Son las cargas de personas, muebles, equipos, etc. Donde su magnitud es
determinada considerando los estados de carga más desfavorables, de acuerdo al
uso de edificación.

2. ANALISIS ESTRUCTURAL UNIVERSIDAD ALAS PERUANAS
ING. JOSE CARRERA ANCAJIMA Página 2
4) ¿Qué es una carga ocasional?
Son aquellas cuya presencia es eventual como la nieve, el viento y el sismo, donde
la dirección y el sentido de la fuerza o carga con respecto al cuerpo determinan la
clase de esfuerzos que se producen.
5) Explique y mencione los 5 tipos de esfuerzos.
 Esfuerzo compresión: un elemento estructural sometido a esfuerzos de
compresión donde sus partículas constituyentes son comprimidas acogiéndose en
la dirección en que actúa la fuerza que se expande perpendicularmente a ella. Y en
el caso de columnas la resistencia de estas es debido a la compresión que está en
función a su esbeltez cuya relación que existe entre la altura y el espesor del
elemento comprimido.
El efecto que ocurre en los materiales sometido a esfuerzos de compresión se le
denomina PANDEO
 Esfuerzo tracción:
Son aquellos elementos estructurales que son sometidos a esfuerzos de tracción,
sus partículas constituyentes se apartan de ella.
El comportamiento al esfuerzo de tracción no es el mismo de todos los materiales,
los materiales según su composición interna pueden ofrecer diferentes resistencias
al ser traccionadas en distintas direcciones.

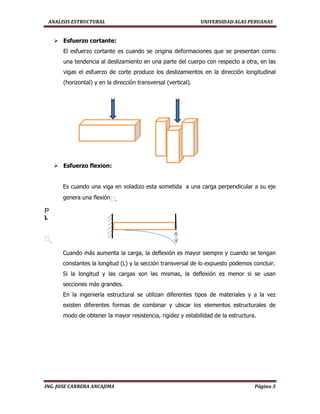

3. ANALISIS ESTRUCTURAL UNIVERSIDAD ALAS PERUANAS
ING. JOSE CARRERA ANCAJIMA Página 3
 Esfuerzo cortante:
El esfuerzo cortante es cuando se origina deformaciones que se presentan como
una tendencia al deslizamiento en una parte del cuerpo con respecto a otra, en las
vigas el esfuerzo de corte produce los deslizamientos en la dirección longitudinal
(horizontal) y en la dirección transversal (vertical).
 Esfuerzo flexion:
Es cuando una viga en voladizo esta sometida a una carga perpendicular a su eje
genera una flexiónᵟ.
P
L
ᵟ.
Cuando más aumenta la carga, la deflexión es mayor siempre y cuando se tengan
constantes la longitud (L) y la sección transversal de lo expuesto podemos concluir.
Si la longitud y las cargas son las mismas, la deflexión es menor si se usan
secciones más grandes.
En la ingeniería estructural se utilizan diferentes tipos de materiales y a la vez
existen diferentes formas de combinar y ubicar los elementos estructurales de
modo de obtener la mayor resistencia, rigidez y estabilidad de la estructura.

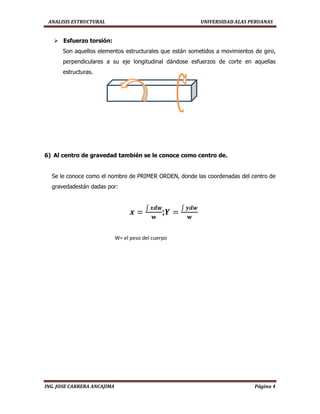

4. ANALISIS ESTRUCTURAL UNIVERSIDAD ALAS PERUANAS
ING. JOSE CARRERA ANCAJIMA Página 4
 Esfuerzo torsión:
Son aquellos elementos estructurales que están sometidos a movimientos de giro,
perpendiculares a su eje longitudinal dándose esfuerzos de corte en aquellas
estructuras.
6) Al centro de gravedad también se le conoce como centro de.
Se le conoce como el nombre de PRIMER ORDEN, donde las coordenadas del centro de
gravedadestán dadas por:
;
W= el peso del cuerpo
