1. TRACCIÓN
Hernán Gómez Berrio
Nicolás Herrera
Centeno
Grafico 1 (imagen editada por el autor) http://xurl.es/skijs
Grafico 1

2. ESFUERZO A TRACCIÓN
•Cuando se aplican una o varias fuerzas a un estructura, se dice que esta
sometido a un esfuerzo. Si soporta sin deformaciones excesivas o sin
romperse decimos que es una estructura resistente a ese esfuerzo.
•Cuando estiramos un
cuerpo, aplicamos dos
fuerzas de igual
magnitud, igual dirección y
sentido opuesto, Estamos
traccionando ese objeto.
Grafico 2
Grafico 2 (imagen editada por el autor http://xurl.es/tlfe3

3. EJEMPLO DE TRACCIÓN
Un puente de colgantes y tirantes.
Utilizan gruesos cables de acero para sostener el tablero por donde circulan los
carros.
Los Cables de acero
están taccionados.
Grafico 3
Grafico 3 (imagen editada por el autor http://xurl.es/f4kl6

4. MATERIALES
Cada material posee cualidades propias que definen su comportamiento
ante la tracción. Algunas de ellas son:
Elasticidad (módulo de elasticidad)
Plasticidad
Grafico 4
Grafico 5
Grafico 4 y 5 (imagen editada por el autor http://www.monografias.com/trabajos72/diagrama-esfuerzo-

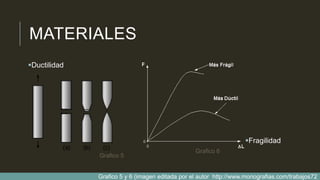

5. MATERIALES
Ductilidad
Fragilidad
Grafico 5
Grafico 6
Grafico 5 y 6 (imagen editada por el autor http://www.monografias.com/trabajos72

6. CLASIFICACIÓN POR FORMA
DE LOS MATERIALES
Lineal
Son hilos que tienen escasa sección y gran longitud, por ejemplo: alambres
cables de alambres retorcidos, cordones de alambres paralelos, varillas
cilíndricas, cadenas, etc.
Grafico 6
Grafico 6 (imagen editada por el autor http://www.monografias.com/trabajos72

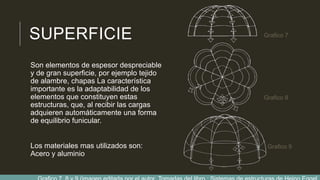

7. SUPERFICIE
Son elementos de espesor despreciable
y de gran superficie, por ejemplo tejido
de alambre, chapas La característica
importante es la adaptabilidad de los
elementos que constituyen estas
estructuras, que, al recibir las cargas
adquieren automáticamente una forma
de equilibrio funicular.
Los materiales mas utilizados son:
Acero y aluminio
Grafico 7
Grafico 8
Grafico 9
