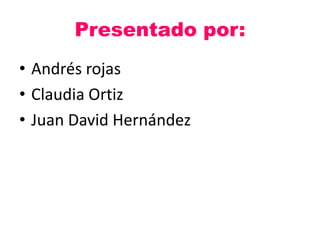

1. Presentado por:
• Andrés rojas
• Claudia Ortiz
• Juan David Hernández

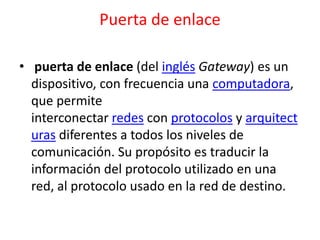

2. Puerta de enlace
• puerta de enlace (del inglés Gateway) es un
dispositivo, con frecuencia una computadora,
que permite
interconectar redes con protocolos y arquitect
uras diferentes a todos los niveles de
comunicación. Su propósito es traducir la
información del protocolo utilizado en una
red, al protocolo usado en la red de destino.

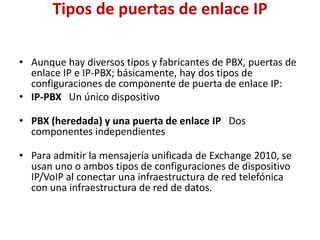

3. Tipos de puertas de enlace IP
• Aunque hay diversos tipos y fabricantes de PBX, puertas de
enlace IP e IP-PBX; básicamente, hay dos tipos de
configuraciones de componente de puerta de enlace IP:
• IP-PBX Un único dispositivo
• PBX (heredada) y una puerta de enlace IP Dos
componentes independientes
• Para admitir la mensajería unificada de Exchange 2010, se
usan uno o ambos tipos de configuraciones de dispositivo
IP/VoIP al conectar una infraestructura de red telefónica
con una infraestructura de red de datos.

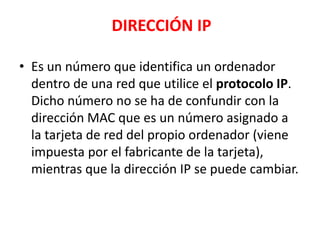

4. DIRECCIÓN IP
• Es un número que identifica un ordenador
dentro de una red que utilice el protocolo IP.
Dicho número no se ha de confundir con la
dirección MAC que es un número asignado a
la tarjeta de red del propio ordenador (viene
impuesta por el fabricante de la tarjeta),
mientras que la dirección IP se puede cambiar.

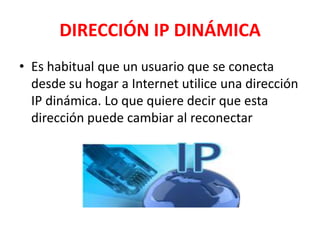

5. DIRECCIÓN IP DINÁMICA
• Es habitual que un usuario que se conecta
desde su hogar a Internet utilice una dirección
IP dinámica. Lo que quiere decir que esta
dirección puede cambiar al reconectar

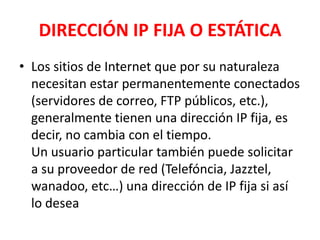

6. DIRECCIÓN IP FIJA O ESTÁTICA
• Los sitios de Internet que por su naturaleza
necesitan estar permanentemente conectados
(servidores de correo, FTP públicos, etc.),
generalmente tienen una dirección IP fija, es
decir, no cambia con el tiempo.
Un usuario particular también puede solicitar
a su proveedor de red (Telefóncia, Jazztel,
wanadoo, etc…) una dirección de IP fija si así
lo desea

7. DIRECCIÓN IP LOCAL O PRIVADA
• La dirección IP local es la que corresponde a la
red local de su casa u oficina (suele ser del
tipo 172.26.0.1 ó 192.168.1.1, entre otros). Se
utiliza para acceder localmente a equipos
instalados en su red local (un servidor web de
vídeo FlexWatch, por ejemplo)

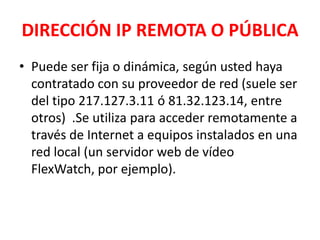

8. DIRECCIÓN IP REMOTA O PÚBLICA
• Puede ser fija o dinámica, según usted haya
contratado con su proveedor de red (suele ser
del tipo 217.127.3.11 ó 81.32.123.14, entre
otros) .Se utiliza para acceder remotamente a
través de Internet a equipos instalados en una
red local (un servidor web de vídeo
FlexWatch, por ejemplo).

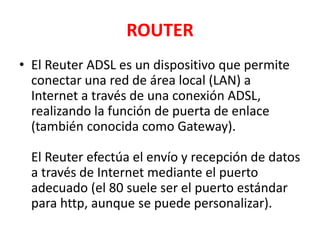

9. ROUTER
• El Reuter ADSL es un dispositivo que permite
conectar una red de área local (LAN) a
Internet a través de una conexión ADSL,
realizando la función de puerta de enlace
(también conocida como Gateway).
El Reuter efectúa el envío y recepción de datos
a través de Internet mediante el puerto
adecuado (el 80 suele ser el puerto estándar
para http, aunque se puede personalizar).

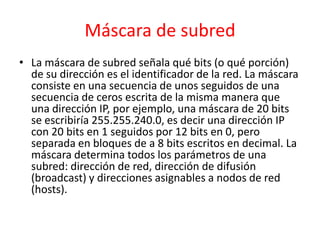

11. Máscara de subred
• La máscara de subred señala qué bits (o qué porción)
de su dirección es el identificador de la red. La máscara
consiste en una secuencia de unos seguidos de una
secuencia de ceros escrita de la misma manera que
una dirección IP, por ejemplo, una máscara de 20 bits
se escribiría 255.255.240.0, es decir una dirección IP
con 20 bits en 1 seguidos por 12 bits en 0, pero
separada en bloques de a 8 bits escritos en decimal. La
máscara determina todos los parámetros de una
subred: dirección de red, dirección de difusión
(broadcast) y direcciones asignables a nodos de red
(hosts).

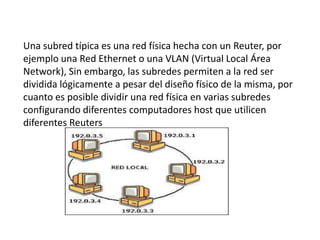

12. Una subred típica es una red física hecha con un Reuter, por
ejemplo una Red Ethernet o una VLAN (Virtual Local Área
Network), Sin embargo, las subredes permiten a la red ser
dividida lógicamente a pesar del diseño físico de la misma, por
cuanto es posible dividir una red física en varias subredes
configurando diferentes computadores host que utilicen
diferentes Reuters
