CONFIGURACIÓN IP
Que es un Protocolo de Red
• Se le llama protocolo de red o protocolo
de comunicación al conjunto de reglas
que controlan la secuencia de mensajes
que ocurren durante una comunicación
entre entidades que forman una red
Que es TCP/IP?
• Es un conjunto de protocolos en los
cuales se basa Internet y que permiten la
transmisión de datos entre redes de
computadoras. Sus principales protocolos
son: TCP , se encarga de garantizar
entrega y corrección de errores en los
datos. IP, elige la mejor ruta y esquema
de direccionamiento, otros protocolos mas
comunes son: FTP, HTTP, TELNET y
para correo POP3 y SMTP

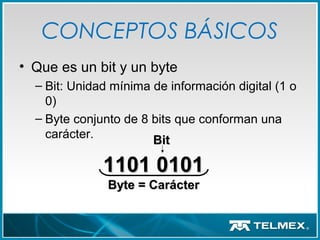

CONCEPTOS BÁSICOS
• Que es un bit y un byte
– Bit: Unidad mínima de información digital (1 o
0)
– Byte conjunto de 8 bits que conforman una
carácter.
1101 01011101 0101
Byte = CarácterByte = Carácter
BitBit
• Es un número que identifica de manera lógica y jerárquica a
una interfaz de un dispositivo dentro de una red que utilice el
protocolo IP (Internet Protocol).
• Tipos de IP
– Es un número de 4 Bytes fijos
– Cada Byte puede tener 256 diferentes valores, pero el
numero máximo que se puede expresar es 255
– Tipos de IP
• Públicas Utilizadas en Internet.
• Privadas Utilizadas en redes privadas
– Tanto las publicas como las privadas pueden ser fijas o
dinámicas
CONCEPTOS BÁSICOS
¿Que es una dirección IP?¿Que es una dirección IP?

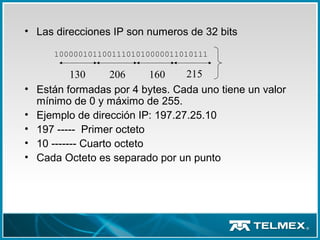

• Las direcciones IP son numeros de 32 bits
• Están formadas por 4 bytes. Cada uno tiene un valor
mínimo de 0 y máximo de 255.
• Ejemplo de dirección IP: 197.27.25.10
• 197 ----- Primer octeto
• 10 ------- Cuarto octeto
• Cada Octeto es separado por un punto
10000010110011101010000011010111
130 206 160 215

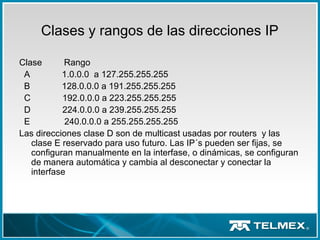

Clases y rangos de las direcciones IP
Clase Rango
A 1.0.0.0 a 127.255.255.255
B 128.0.0.0 a 191.255.255.255
C 192.0.0.0 a 223.255.255.255
D 224.0.0.0 a 239.255.255.255
E 240.0.0.0 a 255.255.255.255
Las direcciones clase D son de multicast usadas por routers y las
clase E reservado para uso futuro. Las IP´s pueden ser fijas, se
configuran manualmente en la interfase, o dinámicas, se configuran
de manera automática y cambia al desconectar y conectar la
interfase

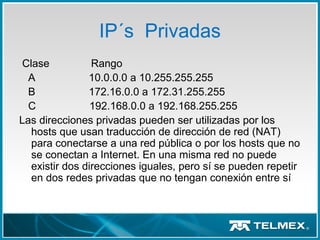

IP´s Privadas
Clase Rango
A 10.0.0.0 a 10.255.255.255
B 172.16.0.0 a 172.31.255.255
C 192.168.0.0 a 192.168.255.255
Las direcciones privadas pueden ser utilizadas por los
hosts que usan traducción de dirección de red (NAT)
para conectarse a una red pública o por los hosts que no
se conectan a Internet. En una misma red no puede
existir dos direcciones iguales, pero sí se pueden repetir
en dos redes privadas que no tengan conexión entre sí

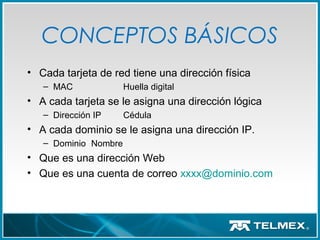

• Cada tarjeta de red tiene una dirección física
– MAC Huella digital
• A cada tarjeta se le asigna una dirección lógica
– Dirección IP Cédula
• A cada dominio se le asigna una dirección IP.
– Dominio Nombre
• Que es una dirección Web
• Que es una cuenta de correo xxxx@dominio.com
CONCEPTOS BÁSICOS

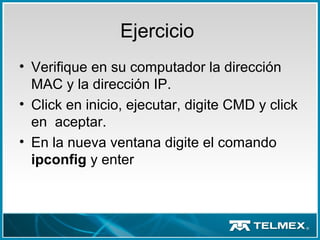

Ejercicio
• Verifique en su computador la dirección
MAC y la dirección IP.
• Click en inicio, ejecutar, digite CMD y click
en aceptar.
• En la nueva ventana digite el comando
ipconfig y enter

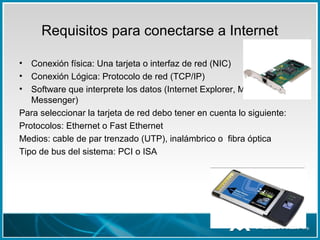

Requisitos para conectarse a Internet
• Conexión física: Una tarjeta o interfaz de red (NIC)
• Conexión Lógica: Protocolo de red (TCP/IP)
• Software que interprete los datos (Internet Explorer, Mozilla
Messenger)
Para seleccionar la tarjeta de red debo tener en cuenta lo siguiente:
Protocolos: Ethernet o Fast Ethernet
Medios: cable de par trenzado (UTP), inalámbrico o fibra óptica
Tipo de bus del sistema: PCI o ISA

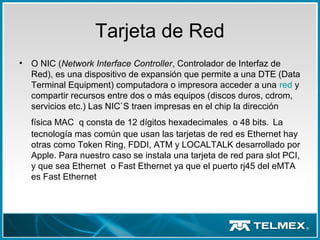

Tarjeta de Red
• O NIC (Network Interface Controller, Controlador de Interfaz de
Red), es una dispositivo de expansión que permite a una DTE (Data
Terminal Equipment) computadora o impresora acceder a una red y
compartir recursos entre dos o más equipos (discos duros, cdrom,
servicios etc.) Las NIC`S traen impresas en el chip la dirección
física MAC q consta de 12 dígitos hexadecimales o 48 bits. La
tecnología mas común que usan las tarjetas de red es Ethernet hay
otras como Token Ring, FDDI, ATM y LOCALTALK desarrollado por
Apple. Para nuestro caso se instala una tarjeta de red para slot PCI,
y que sea Ethernet o Fast Ethernet ya que el puerto rj45 del eMTA
es Fast Ethernet

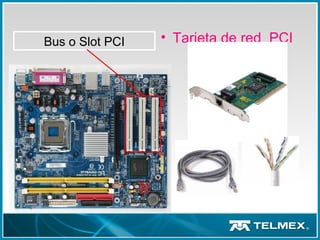

Bus o Slot PCI • Tarjeta de red PCI
Ethernet
•Ethernet es una tecnología y Standard IEEE
802.3 para redes LAN define las
características del cableado, (UTP o Fibra
Óptica) NIC´s y acceso al medio, usa anchos
de banda desde 10Mbps hasta 10Gbps las
mas común es Fast Ethernet que maneja un
rango de 10Mbps a 100Mbps, usa 2 pares de
hilos del cable UTP uno para trasmitir (hilos 1
y 2) y otro par para recibir (hilos 3 Y 6)

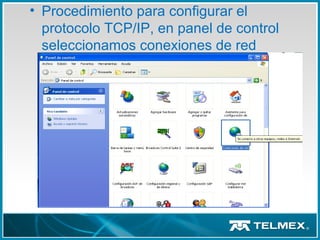

• Procedimiento para configurar el
protocolo TCP/IP, en panel de control
seleccionamos conexiones de red

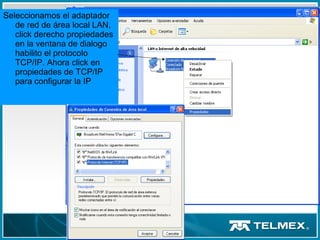

Seleccionamos el adaptador
de red de área local LAN,
click derecho propiedades
en la ventana de dialogo
habilito el protocolo
TCP/IP. Ahora click en
propiedades de TCP/IP
para configurar la IP

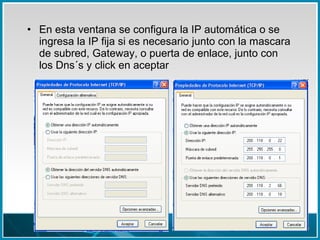

• En esta ventana se configura la IP automática o se
ingresa la IP fija si es necesario junto con la mascara
de subred, Gateway, o puerta de enlace, junto con
los Dns´s y click en aceptar
