1. Definiciones de MAC,
Protocolo, IP, Mascara
Taller de Mantenimiento III
Equipo de INFOEDUKA

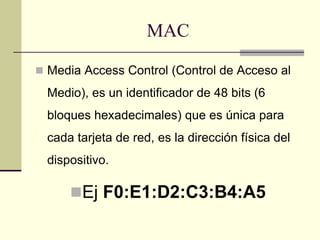

2. MAC
 Media Access Control (Control de Acceso al
Medio), es un identificador de 48 bits (6
bloques hexadecimales) que es única para
cada tarjeta de red, es la dirección física del
dispositivo.
Ej F0:E1:D2:C3:B4:A5

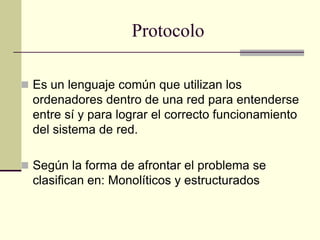

3. Protocolo
 Es un lenguaje común que utilizan los
ordenadores dentro de una red para entenderse
entre sí y para lograr el correcto funcionamiento
del sistema de red.
 Según la forma de afrontar el problema se
clasifican en: Monolíticos y estructurados

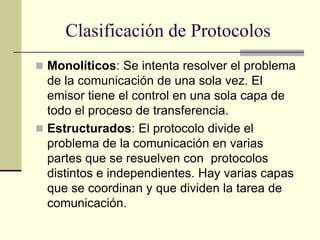

4. Clasificación de Protocolos
 Monolíticos: Se intenta resolver el problema
de la comunicación de una sola vez. El
emisor tiene el control en una sola capa de
todo el proceso de transferencia.
 Estructurados: El protocolo divide el
problema de la comunicación en varias
partes que se resuelven con protocolos
distintos e independientes. Hay varias capas
que se coordinan y que dividen la tarea de
comunicación.

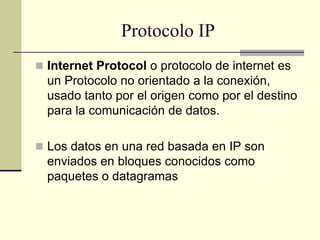

5. Protocolo IP
 Internet Protocol o protocolo de internet es
un Protocolo no orientado a la conexión,
usado tanto por el origen como por el destino
para la comunicación de datos.
 Los datos en una red basada en IP son
enviados en bloques conocidos como
paquetes o datagramas

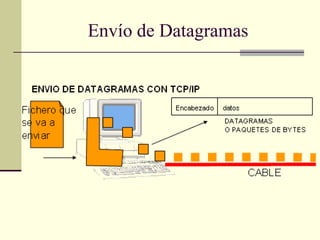

6. Envío de Datagramas

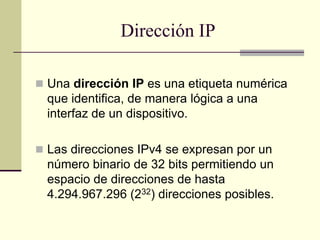

7. Dirección IP
 Una dirección IP es una etiqueta numérica
que identifica, de manera lógica a una
interfaz de un dispositivo.
 Las direcciones IPv4 se expresan por un
número binario de 32 bits permitiendo un
espacio de direcciones de hasta
4.294.967.296 (232) direcciones posibles.

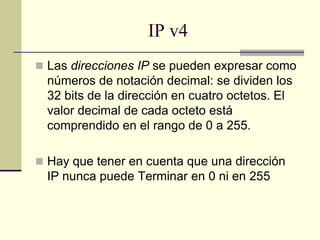

8. IP v4
 Las direcciones IP se pueden expresar como
números de notación decimal: se dividen los
32 bits de la dirección en cuatro octetos. El
valor decimal de cada octeto está
comprendido en el rango de 0 a 255.
 Hay que tener en cuenta que una dirección
IP nunca puede Terminar en 0 ni en 255

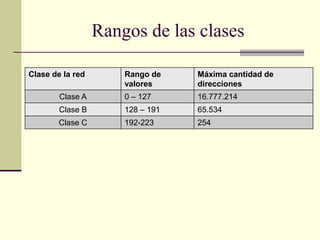

9. Rangos de las clases
Clase de la red Rango de
valores
Máxima cantidad de
direcciones
Clase A 0 – 127 16.777.214
Clase B 128 – 191 65.534
Clase C 192-223 254

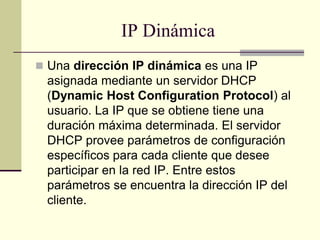

10. IP Dinámica
 Una dirección IP dinámica es una IP
asignada mediante un servidor DHCP
(Dynamic Host Configuration Protocol) al
usuario. La IP que se obtiene tiene una
duración máxima determinada. El servidor
DHCP provee parámetros de configuración
específicos para cada cliente que desee
participar en la red IP. Entre estos
parámetros se encuentra la dirección IP del
cliente.

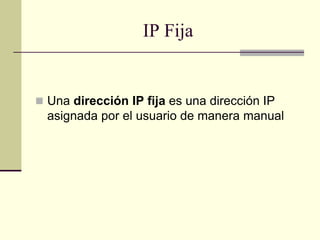

11. IP Fija
 Una dirección IP fija es una dirección IP
asignada por el usuario de manera manual

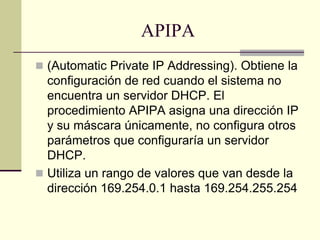

12. APIPA
 (Automatic Private IP Addressing). Obtiene la
configuración de red cuando el sistema no
encuentra un servidor DHCP. El
procedimiento APIPA asigna una dirección IP
y su máscara únicamente, no configura otros
parámetros que configuraría un servidor
DHCP.
 Utiliza un rango de valores que van desde la
dirección 169.254.0.1 hasta 169.254.255.254

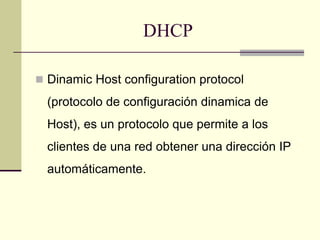

13. DHCP
 Dinamic Host configuration protocol
(protocolo de configuración dinamica de
Host), es un protocolo que permite a los
clientes de una red obtener una dirección IP
automáticamente.

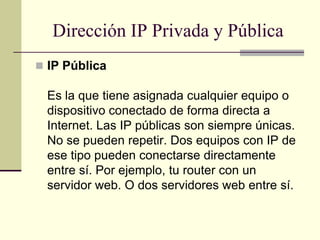

14. Dirección IP Privada y Pública
 IP Pública
Es la que tiene asignada cualquier equipo o
dispositivo conectado de forma directa a
Internet. Las IP públicas son siempre únicas.
No se pueden repetir. Dos equipos con IP de
ese tipo pueden conectarse directamente
entre sí. Por ejemplo, tu router con un
servidor web. O dos servidores web entre sí.

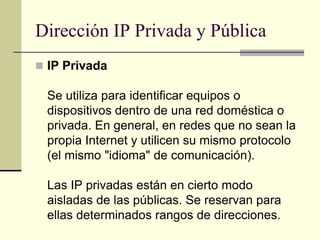

15. Dirección IP Privada y Pública
 IP Privada
Se utiliza para identificar equipos o
dispositivos dentro de una red doméstica o
privada. En general, en redes que no sean la
propia Internet y utilicen su mismo protocolo
(el mismo "idioma" de comunicación).
Las IP privadas están en cierto modo
aisladas de las públicas. Se reservan para
ellas determinados rangos de direcciones.

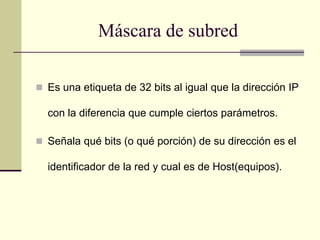

16. Máscara de subred
 Es una etiqueta de 32 bits al igual que la dirección IP
con la diferencia que cumple ciertos parámetros.
 Señala qué bits (o qué porción) de su dirección es el

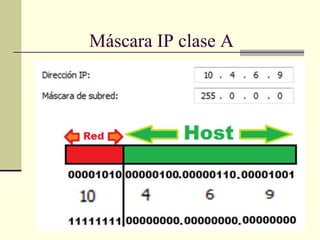

identificador de la red y cual es de Host(equipos).

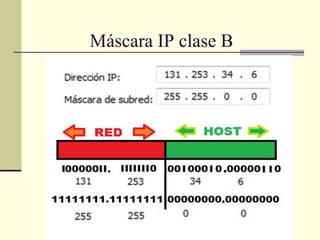

17. Máscara IP clase A

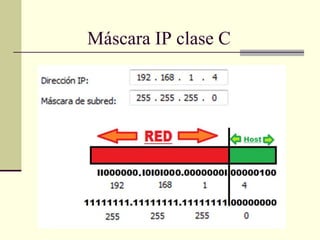

18. Máscara IP clase B

19. Máscara IP clase C
