1. RED INFORMÁTICARED INFORMÁTICA
Marcos Fernández Ruiz 4ºBMarcos Fernández Ruiz 4ºB

2. Diseño de una red - LANDiseño de una red - LAN
• LAN- Red de área local (Red pequeña) un ejemplo es una
vivienda.
• MAN- Red de área metropolitana (Red de una ciudad), por ejemplo
en la ciudad de Avilés hay unos dispositivos WI-FI gratis para todos
los ciudadanos.
• WAN- Red de área extensa (Red entre países), por ejemplo las
conexiones de internet entre España y Estados Unidos por chats o
redes sociales.

3. Diseño de una red -LANDiseño de una red -LAN

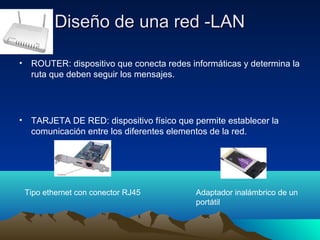

• ROUTER: dispositivo que conecta redes informáticas y determina la
ruta que deben seguir los mensajes.
• TARJETA DE RED: dispositivo físico que permite establecer la
comunicación entre los diferentes elementos de la red.
Adaptador inalámbrico de un
portátil
Tipo ethernet con conector RJ45

4. Diseño de una Red-LANDiseño de una Red-LAN

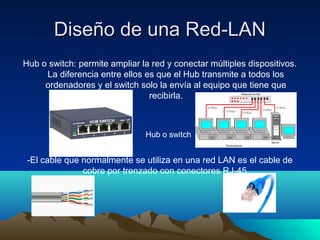

Hub o switch: permite ampliar la red y conectar múltiples dispositivos.
La diferencia entre ellos es que el Hub transmite a todos los
ordenadores y el switch solo la envía al equipo que tiene que
recibirla.
-El cable que normalmente se utiliza en una red LAN es el cable de
cobre por trenzado con conectores RJ-45.
Hub o switch

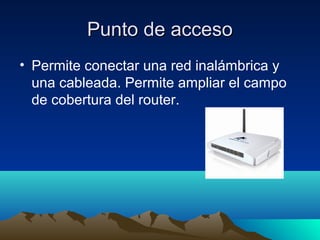

5. Punto de accesoPunto de acceso
• Permite conectar una red inalámbrica y
una cableada. Permite ampliar el campo
de cobertura del router.

6. RepetidorRepetidor
• Repite y amplifica la señal para ampliar el
alcanze.

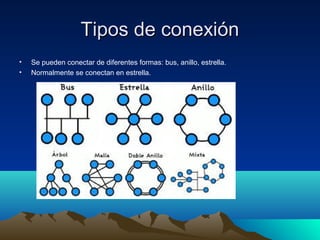

7. Tipos de conexiónTipos de conexión
• Se pueden conectar de diferentes formas: bus, anillo, estrella.
• Normalmente se conectan en estrella.

8. Esquema de cómo se conectan losEsquema de cómo se conectan los
dispositivosdispositivos
Internet
router
Switch
Punto de acceso
Portátiles
Ordenadores

9. Configuración de RedConfiguración de Red
• La conexión entre redes es posible porque todas siguen el mismo protocolo
de comunicación TCP-IP.
• Dirección IP: dentro de la red cada ordenador está identificado por su IP.
Está constituida por 4 números separados por puntos que se corresponden
con 4 objetos binarios
• Máscara de sub red: determina que parte de la dirección IP identifica a la
red y que parte identifica al equipo.
• Comando para conocer el IP del ordenador y el router: IPCONFIG.
• Puerta de enlace: es la dirección IP a través de la cual se sale de la red
local hacia el exterior ya sea otra red o Internet suele ser la IP del router

10. Servidores DNSServidores DNS
• Son ordenadores (que se identifican con
su dirección IP) que contienen bases de
datos donde se asocian las direcciones IP
con su correspondiente nombre de
dominio

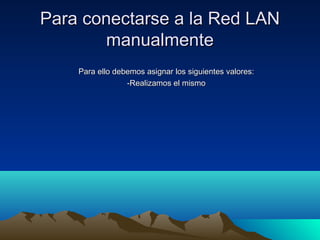

11. Para conectarse a la Red LANPara conectarse a la Red LAN
manualmentemanualmente
Para ello debemos asignar los siguientes valores:Para ello debemos asignar los siguientes valores:
-Realizamos el mismo-Realizamos el mismo

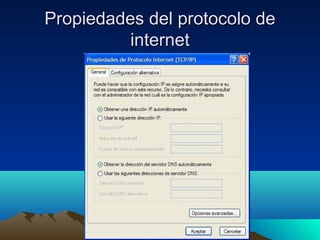

12. Propiedades del protocolo dePropiedades del protocolo de
internetinternet

14. Compartir recursos en la redCompartir recursos en la red
• -Para compartir recursos dentro de la red todos los equipos deben tener asignado el
mismo grupo de trabajo.
• A continuación debemos ir al recurso que queremos compartir y seleccionar en
propiedades.
