1. TALLER DE CONSTRUCCIONES I
Taller Encuentro en el Aula
Alumna: Carolina Vottero
Tutora: Paula Olivieri
TRABAS DE LADRILLOS

2. TENER EN CUENTA:
 SERIE DEL CANAL ENCUENTRO: “OFICIOS – CURSO DE ALBAÑILERÍA”.
 CAPÍTULO: “TRABAS DE LADRILLOS”
 URL: http://www.encuentro.gov.ar/sitios/encuentro/programas/ver?rec_id=50857
TRABAS DE LADRILLOS

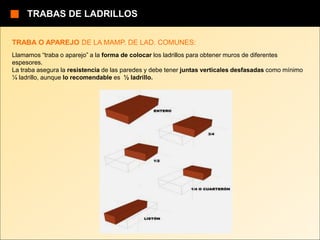

3. TRABA O APAREJO DE LA MAMP. DE LAD. COMUNES:
Llamamos “traba o aparejo” a la forma de colocar los ladrillos para obtener muros de diferentes
espesores.
La traba asegura la resistencia de las paredes y debe tener juntas verticales desfasadas como mínimo
¼ ladrillo, aunque lo recomendable es ½ ladrillo.
TRABAS DE LADRILLOS

4. TIPOS DE TRABA O APAREJO:
1- Traba o aparejo ”A SOGA” (lado largo a la vista): PARED DE 15cm.
El ladrillo se coloca con el lado largo a la vista. El muro resultante tiene un
espesor de 15cm.
½ lad.
Arrancamos
con ½ lad.
TRABAS DE LADRILLOS

5. 2a- Traba o aparejo ”INGLÉS”: PARED DE 30cm.
El ladrillo se coloca con el lado largo a la vista en una hilada y con el lado corto a la
vista en la hilada siguiente. El muro resultante tiene un espesor de 30cm (portante).
3/4 lad.
3/4 lad.
Arrancamos
con 3/4 lad.
TRABAS DE LADRILLOS

6. 2b- VARIANTE:Traba o aparejo ”A TIZÓN” (lado corto a la vista; ”de punta”): PARED DE 30cm.
El ladrillo se coloca con el lado corto a la vista. El muro resultante también tiene un espesor de 30cm (portante).
Arrancamos
con un listón
TRABAS DE LADRILLOS

7.  PARED DE 20cm.:
TRABAS DE LADRILLOS

8. 3- Traba o aparejo A PANDERETE (”de rafa o canto”): TABIQUE DE 5 a 8cm.
El ladrillo se coloca horizontalmente sobre su canto. El muro resultante tiene un espesor muy reducido (”tabique”).
Arrancamos
con ½ lad.
TRABAS DE LADRILLOS

9.  ENCUENTRO DE PAREDES y UNIÓN CON PILAR:
TRABAS DE LADRILLOS

10.  ENCUENTRO DE PAREDES y UNIÓN CON PILAR:
TRABAS DE LADRILLOS

11.  ENCUENTRO DE PAREDES:
TRABAS DE LADRILLOS

12. Traba o aparejo INGLÉS
TRABAS DE LADRILLOS
Traba o aparejo A SOGA
