Aparejos

APAREJOS Grupo 7

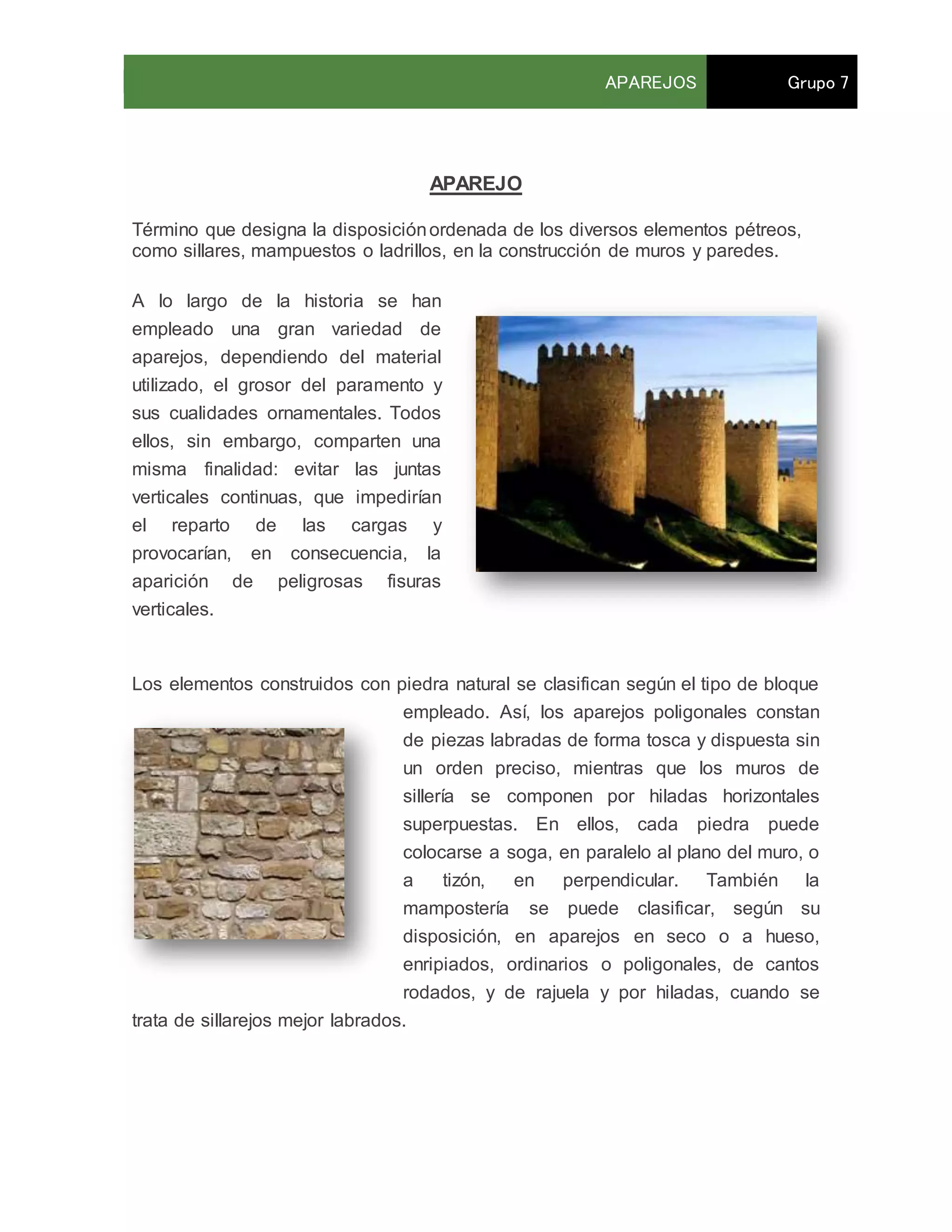

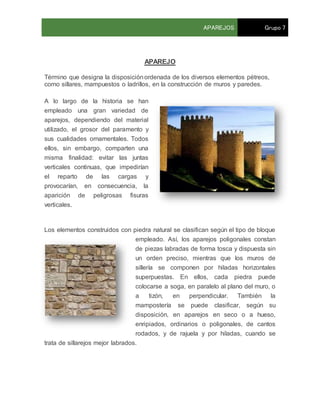

APAREJO
Término que designa la disposiciónordenada de los diversos elementos pétreos,
como sillares, mampuestos o ladrillos, en la construcción de muros y paredes.
A lo largo de la historia se han
empleado una gran variedad de
aparejos, dependiendo del material
utilizado, el grosor del paramento y
sus cualidades ornamentales. Todos
ellos, sin embargo, comparten una
misma finalidad: evitar las juntas
verticales continuas, que impedirían
el reparto de las cargas y
provocarían, en consecuencia, la
aparición de peligrosas fisuras
verticales.
Los elementos construidos con piedra natural se clasifican según el tipo de bloque
empleado. Así, los aparejos poligonales constan
de piezas labradas de forma tosca y dispuesta sin
un orden preciso, mientras que los muros de
sillería se componen por hiladas horizontales
superpuestas. En ellos, cada piedra puede
colocarse a soga, en paralelo al plano del muro, o
a tizón, en perpendicular. También la
mampostería se puede clasificar, según su
disposición, en aparejos en seco o a hueso,
enripiados, ordinarios o poligonales, de cantos
rodados, y de rajuela y por hiladas, cuando se
trata de sillarejos mejor labrados.

APAREJOS Grupo 7
APAREJOS DE PIEDRA
 Regular, el que consta de piezas escuadradas
El aparejo regular se divide por la dimensión de los sillares en:
 Grande
 Mediano
 Pequeño o de sillarejo
Para los romanos, la medida era de
aproximadamente un metro de altura para
las hiladas del aparejo grande, de medio
para las hiladas del aparejo mediano y de
diez centímetros para las hiladas del aparejo
pequeño.
Según la disposición de los sillares, el
aparejo recibe diferentes denominaciones:
 Isódomo: cuando todas las hiladas de
sillares tienen la misma altura
 Seudo-isódomo, cuando no la tienen
 Oblicuo, si los sillares tienen forma de rombos
 Reticulado, si ofrecen el paramento como un tablero encasillado a
modo de red
 De hojas de helecho, si presenta hiladas cuyos sillares (o ladrillos)
de encima toman posición oblicua respecto a los de abajo
 Almohadillado, si las líneas de unión entre los sillares aparecen como
hundidas, resaltando el paramento del sillar en su parte central. Al tratarse
de una forma decorativa de los sillares, el almohadillado se presta a muchas
variaciones como la de en chaflán (que es la más corriente), la de en punta
de diamante, el almohadillado rústico, el vermiculado, etc.

APAREJOS Grupo 7
MAMPOSTERIA
Si el aparejo es irregular y de piedras pequeñas que se van colocando a mano,
recibe el nombre de mampostería
que es el opus incertum de los
romanos y se denomina relleno (el
emplecton de los griegos) cuando
ofrece el muro un paramento exterior
regular, estando por dentro los
materiales a granel o en hormigón
compacto. La mampostería recibe
diferentes denominaciones según los
materiales utilizados en su
construcción:
 Ordinaria cuando es de cal y canto
 Seca si no tiene cal o cemento
 Concertada, cuando se ajustan bien las piedras y ofrece una imagen
agradable
 Poligonal se llama el aparejo irregular cuyas piedras ofrecen el
paramento en forma de polígonos contiguos
 Careada, cuando los mampuestos son irregulares, pero la cara del muro
está más o menos enrasada.
APAREJO DE MAYOR A MENOR
En la esquina del muro se disponen los sillares verticalmente de modo que por
un lado se presentan a lo largo y por el otro, a lo ancho, lo que se denomina
aparejo de mayor y menor.

APAREJOS Grupo 7
CADENAS
En los aparejos de ladrillo (opus lateritium de los romanos) y en los de
mampostería suelen colocarse para mayor solidez hiladas verticales de sillería,
formando lo que se denomina cadenas.
MURO ESCARPADO
Se llama muro escarpado el que toma una posición oblicua y sirve de muro
de contención de terraplenes. El aparejo toledano, al contrario, tiene
encadenados horizontales y verticales de ladrillo y plementos rellenos de
mampostería.
Hay una especie de mampostería llamada de hormigón y es la formada con un
encajonado en donde se ponen piedras menudas y barro o cemento. Si sólo
contiene barro y escasas piedras se llama tapial. Éste se ha de apoyar sobre
cimientos o zócalos de piedra y suele llevar de trecho en trecho algunas
hiladas de ladrillo, llamadas verdugo o verdugada.
será de espesor uniforme de 1.5 cm. aproximadamente. El mortero sobrante
deberá retirarse con el palustre en el momento de terminar la colocación de
cada ladrillo, a fin de mantener una superficie limpia y resanada en todo
momento.
MUROS DE LADRILLO
Los ladrillos son utilizados en
construcción en cerramientos,
fachadas y particiones. Se utiliza
principalmente para construir muros o
tabiques. Aunque se pueden colocar a
hueso, lo habitual es que se reciban
con mortero. La disposiciónde los
ladrillos en el muro se conoce como
aparejo, existiendo gran variedad de
ellos.

APAREJOS Grupo 7
APAREJO
Aparejo es la ley de traba o disposición de los ladrillos en un muro, estipulando
desde las dimensiones del muro hasta los encuentros y los enjarjes, de manera
que el muro suba de forma homogénea en toda la altura del edificio. Algunos
tipos más comunes de aparejo son los siguientes:
 Aparejo a sogas: los costados del muro se forman por las sogas
del ladrillo, tiene un espesor de medio pie (el tizón) y es muy utilizado
para fachadas de ladrillo cara vista.
 Aparejo a tizones o a la española: en este caso los tizones
forman los costados del muro y su espesor es de 1 pie (la soga). Muy
utilizado en muros que soportan cargas estructurales (portantes).
 Aparejo inglés: en este caso se alternan hiladas en sogas y en
tizones, dando un espesor de 1 pie (la soga). Se emplea mucho para
muros portantes en fachadas de ladrillo cara vista. Su traba es mejor que
el muro a tizones pero su puesta en obra es más complicada y requiere
mano de obra más experimentada.
 Aparejo en panderete: es el empleado para la ejecución de
tabiques, su espesor es el del grueso de la pieza y no está preparado
para absorber cargas excepto su propio peso.
 Aparejo palomero: es como el aparejo en panderete pero dejando
huecos entre las piezas horizontales. Se emplea en aquellos tabiques
provisionales que deben dejar ventilar la estancia y en un determinado
tipo de estructura de cubierta.
TIPOS DE APAREJO
 Aparejo de Sardinel
 Aparejo de Soga
 Aparejo de Soga y Tizón
 Aparejo de Tizón o a la española

APAREJOS Grupo 7
 Aparejo Belga o aparejo cruzado
 Aparejo Flamenco o aparejo gótico
 Aparejo Holandés
 Aparejo Inglés
 Aparejo Inglés Antiguo
 Aparejo Isódomo
 Aparejo Seudoisódomo
 Aparejo Diatónico
 Aparejo de Panderete
 Aparejo Americano
 Aparejo de Espiga
Aparejo de Sardinel
Aparejo formado por piezas dispuestas a sardinel, es decir, de canto, de manera
que se ven los tizones.

APAREJOS Grupo 7
Aparejo de panderetes y sardineles
Es la combinación entre el aparejo de paderete y el aparejo de sardinales.
Aparejo de Soga
Aparejo formado por piezas colocadas a soga, es decir, en el sentido longitudinal
paralelo al muro sobre la tabla, de manera que se ven las sogas, y avanzando a
cada hilada la longitud del tizón en relación a la hilada anterior.

APAREJOS Grupo 7
Aparejo de Soga y Tizón
Aparejo en que se combina el Aparejo de Soga con el Aparejo de Tizón en una
hilada, de manera que se ven alternadamente las sogas y los tizones, y se
desplaza cada hilada respecto la anterior de modo que bajo una pieza dispuesta
en soga haya una dispuesta a tizón.
Aparejo de Tizón
Aparejo formada por piezas dispuestas a tizón, es decir, sobre la tabla, de manera
que se ven los tizones, y avanzando a cada hilada la longitud de medio tizón en
relación a la hilada anterior.

APAREJOS Grupo 7
Aparejo Belga
El Aparejo Belga alterna hiladas de tizones con hiladas de soga. Existe
correspondencia entre las juntas verticales de las hiladas de un mismo tipo.
Aparejo Flamenco o Gótico
El Aparejo Flamenco o Aparejo Gótico es aquél en que se forma el aparejo
alternando hiladas de soga y de tizones con otra de tizones solamente.

APAREJOS Grupo 7
Aparejo Holandés
El Aparejo Holandés es un aparejo muy utilizado. En una misma hilada se
disponen ladrillos colocados de soga y tizón, formando cruces con las otras
hiladas para que las juntas correspondan adecuadamente.
Aparejo Inglés
El Aparejo Inglés es aquél en que se disponen los ladrillos en forma alternada: en
las cabeceras alternan hiladas de tizones, comenzando con un cuarto ladrillo de,
luego con medio ladrillo y en la otra tres cuartos de ladrillo de soga.

APAREJOS Grupo 7
Aparejo Inglés Antiguo
Aparejo formado por una hilada a tizón seguida de dos a soga.
Aparejo Americano
En el Aparejo Americano cada 5 o 6 hiladas de ladrillos colocados "a soga" se
coloca una de ladrillos en forma transversal o " a tizón", a fin de vincular las dos
hojas.

APAREJOS Grupo 7
Aparejo Seudoisódomo
En el Aparejo Seudoisódomo, las hiladas horizontales tienen alturas diferentes, ya
sea monoalternas, bialternas o trialternas.
Aparejo Diatónico
Se denomina Aparejo Diatónico al consistente en sogas y tizones alternados
verticalmente.

APAREJOS Grupo 7
Aparejo de Panderete
es el empleado para la ejecución de tabiques, su espesor es el del grueso de la
pieza y no está preparado para absorber cargas excepto su propio peso.
Aparejo de Espiga
En el Aparejo de Espiga la disposición del ladrillo se realiza en forma de espiga o
espina.

APAREJOS Grupo 7
Aparejo Palomero
Es como el aparejo en panderete pero dejando huecos entre las piezas
horizontales. Se emplea en aquellos tabiques provisionales que deben dejar
ventilar la estancia y en un determinado tipo de estructura de cubierta.
Aparejo Isodomo
En el Aparejo Isódomo, todas las hiladas tienen la misma altura, con piezas en
paralelepípedo iguales unas a otras.

APAREJOS Grupo 7
Aparejo de soga a Tercio de Asta
El aparejo es que la colocación de sus ladrillos se encuentran a un tercio de asta.
Aparejo Almohadillado de diamante
Si las líneas de unión entre los sillares aparecen como hundidas, resaltando el
paramento del sillar en su parte central.

APAREJOS Grupo 7
Aparejo Emplecton
Construido a base de compartimentos de sillería rellenos de argamasa
Aparejo mixto
Aparejo de diferentes dimensiones y de diferentes tipos de aparejos

APAREJOS Grupo 7
Aparejos Ciclopeo
Se construye con piedras de grandes dimensiones; se realizan bastantes hiladas
de enrase y es necesario colocar ripios para facilitar el correcto asiento.
Aparejo Poligonal
Son fabricas de piedra concertada, por lo que tienen unas juntas de espesor
constante; están trabajadas con el fin de que se ajusten unas con otras; son
decorativas.

APAREJOS Grupo 7
Aparejo Reticular
Es un aparejo que tiene como base una retícula cuadrada.
Aparejo De Espiga
En el Aparejo de Espiga la disposición del ladrillo se realiza en forma de espiga o
espina.

APAREJOS Grupo 7
APAREJOS CON ADOBES PRISMÁTICOS
REGULARES
DE SECCIÓN RECTANGULAR
Con los adobes correspondientes a la cuarta y
quinta fase o período, labrados con o sin
gavera, se ha construido la gran mayoría de
los monumentos mochicas en la faja
costanera del norte, y los aparejos con los
que se han hecho ofrecen múltiples variantes
dentro de los tipos “isodomo”
“pseudoisodomo”.
Todas las posiciones que permite la forma
prismática regular de los sólidos han sido
aprovechadas en la factura de aparejamiento,
pero siempre buscando la unión más perfecta
y resistente.
En el grupo “isodomo”, en que todas las hiladas tienen la misma altura, vemos que
se emplea el aparejo de “soga”, de “cabeza”, de “cabeza y soga”, ya sea con los
adobes colocados normalmente o bien de canto, tanto a lo ancho como a lo largo.
La longitud de la textura o trama varía desde 1/3 a 1/5, en la mayoría de los casos.
En algunos –los menos frecuentes–, las
construcciones de tumbas semifosarias,
aparejados en soga, se reduce a 1/8 la
longitud de textura del adobe. En el grupo
“pseudoisodomo”, en el cual las hiladas
horizontales tienen alturas diferentes, ya sea
monoalternas, bialternas o trialternas, las
construcciones mochicas nos ofrecen una
variada y muy rica colección de ejemplares,
hasta llegar al tipo de aparejo especial de
que trata la figura No. 247.
En los aparejos mochicas se observa la
tendencia a terminar los extremos de los lienzos, alturas y ángulos con piezas
completas. En ninguna de las construcciones hemos podido encontrar una pieza
cortada o una adaptación de fragmentos para llenar un vacío resultante de la

APAREJOS Grupo 7
diferencia de espesor de las juntas.
Cuando se presentaban estas
diferencias, el constructor mochica
labraba piezas de tamaño especial para
compensarlas. Por esto, en algunas
construcciones se encuentran piezas de
terminación de medidas diferentes a las
empleadas en el total del aparejo.
Aparejo de soga - grupo isodomo
Empleado en la construcción de
tabiques y frecuentemente en la
construcción de tumbas, ha sido
encontrado en tumbas en Pampas de Carrera, Salamanca y en casi todo el valle
de Chicama.
Ejemplares del mismo se pueden ver en las huacas del Sol y de la Luna, y en la
playa Moche, así como en la Huaca Mochan, en el valle de Virú (Fig. No. 240).
La figura No. 241 es un aparejo del mismo grupo que el anterior. Se encuentra en
los mismos lugares y también en el valle del Santa. Comúnmente, el adobe trama con 1/3 de
su longitud, pero se presentan bastantes variantes.

APAREJOS Grupo 7
(Fig. No. 242). Aparejo de canto - grupo isodomo Este tipo es muy
frecuente en la construcción de tumbas que forman el sarcófago y como
revestimiento de los cortes verticales de las fosas
(Fig. No. 243). Aparejo de canto, cruzado - grupo isodomo Este tipo fue
empleado en la construcción de muros de apreciable altura y en aquellos
sometidos a relativos empujes laterales. Las edificaciones en las que lo hemos
encontrado perfectamente definido son: Huancaybito, valle de Virú; Huaca de la
Luna, en Moche; y en galerías de la playa de Salamanca, en el valle de Chicama
.

APAREJOS Grupo 7
(Figs. Nos. 244). Aparejo de soga y canto - grupo pseudoisodomo Este tipo es
muy frecuente en construcciones de consideración y presenta bastantes
variedades en lo que se refiere a la colocación de los sólidos en las hiladas de
menor altura
(Figs. Nos. 245a y 245b). Aparejo de cabeza y canto Son una variante del
anterior y pertenecen al mismo grupo. Las variedades que se presentan se
refieren a la longitud de trama, a la correspondencia vertical de los adobes
colocados de cabeza, así también como al número de hiladas de “cabeza”, que
varía de 1 a 3. Los tipos a los que se refieren los dibujos fueron encontrados en
las construcciones de Huancaybito en el valle de Virú

APAREJOS Grupo 7
(Figs. Nos. 245c y 245d). Aparejos de cabeza y soga - grupo isodomo Los tipos
más definidos se encuentran en el valle del Santa. Son muy frecuentes en la zona
de la costanera y fueron empleados en la construcción de grandes muros.
La figura No. 246 pertenece al mismo grupo que el anterior. Lo hemos encontrado
en las construcciones de Punkuri Alto, Mora Baja y el grupo Ursias, en el valle del Santa.
También en la Huaca Pan de Azúcar, del valle de Chicama, y en la Huaca de la Luna, Moche.
En Punkuri Alto es donde se presenta con toda su pureza; allí muestra un tipo perfectamente
definido de aparejo “inglés antiguo”.

APAREJOS Grupo 7
La figura No. 246a es una variedad del anterior,frecuente en
construcciones del valle del Santa. Se presenta como tipo especial en una de las
secciones de Punkuri Alto. En la actualidad corresponde al aparejo “inglés
moderno”.
La figura No. 246b es un aparejo en construcciones del valle de Chicama,
la Huaca Tamarindo, en la que también se encuentra el tipo de la figura No. 246a.
También lo encontramos en construcciones en Santa Rosa en el valle de Chao.
Este aparejo corresponde al conocido tipo “belga”.

APAREJOS Grupo 7
La figura No. 246c es un aparejo ubicado en construcciones en los valles de
Santa, Chao y Chicama. Tipos perfectamente definidos en las huacas Ureña, Santa Clara y
Guadalupito.
Corresponde al tipo “flamenco” y se encuentran muchas variantes en cuanto a la
longitud de trama, que varía de 1/4 a 1/2 de la longitud de cada adobe colocado en
“soga”.
La figura No. 246d es una variante de los anteriores encontrados en la
Huaca de la Luna, Moche.

APAREJOS Grupo 7
La figura No. 247 es un aparejo exótico hecho con adobes de dos clases, en
lo que se refiere a las dimensiones de los sólidos, hecho con adobes de dos
clases. Lo encontramos en la construcción de un muro de un pasaje central de la
Huaca de la Luna, en Moche. Aparejos usados en pilares y columnas.
Este aparejo (Fig. No. 248) se encuentra en las diferentes
construcciones. Es la terminación obligada en los ángulos y vanos de muros en los
que se ha empleado el aparejo “isodomo”.

APAREJOS Grupo 7
Las figuras Nos. 249 y 250 fueron encontradas en la construcción de
pilastras de la huaca Café, en las pampas de Jagüey en el valle de Chicama.
La figura No. 251 es un aparejo empleado en la construcción de la gran
columna cilíndrica en una de las huacas del grupo Ursías, en la hacienda Tambo
Real, en el valle del Santa.

Aparejos

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Aparejos

Último

Aparejos
