Un muro es una obra de albañilería vertical que limita un
                    espacio arquitectónico. Su forma suele ser prismática y sus
                           dimensiones son la horizontal (largo) y vertical
                      (alto), sensiblemente mayores que su espesor (ancho).
MUROS DIVISORIOS




                   En la construcción se utilizan como elementos para delimitar
                        o dividir espacios y/o para sustentar los elementos
                                      estructurales superiores.




                              Los muros divisorios son elementos que
                        únicamente tienen la función de dividir una área o
                         espacio en referencia a otro, normalmente en la
                             construcción este tipo de muros son muy
                           comunes en las Alcobas, áreas de Servicios, o
                         inclusive mas usados en estructuras de edificios
                        para generar los espacios a distribuir. La aplicación
                          de estos muros garantizan rapidez, economía y
                                    facilidad de construcción.




                                                               INTRODUCCION

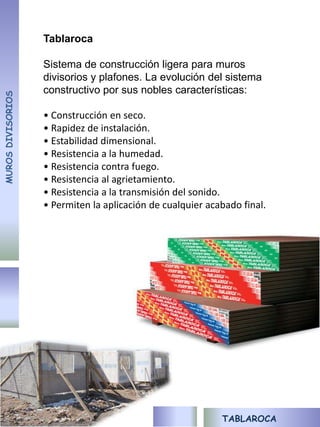

Tablaroca

                   Sistema de construcción ligera para muros
                   divisorios y plafones. La evolución del sistema
                   constructivo por sus nobles características:
MUROS DIVISORIOS




                   • Construcción en seco.
                   • Rapidez de instalación.
                   • Estabilidad dimensional.
                   • Resistencia a la humedad.
                   • Resistencia contra fuego.
                   • Resistencia al agrietamiento.
                   • Resistencia a la transmisión del sonido.
                   • Permiten la aplicación de cualquier acabado final.




                                                            TABLAROCA
Sistema Normal
                   Características del Sistema
                   El tablero Tablaroca normal es resistente al fuego, lo
                   que significa que el núcleo de yeso, al ser un mineral
                   no flamable y resistente a temperaturas mayores a 80°
                   C, impide que se genere combustión y retarda la
MUROS DIVISORIOS




                   propagación del fuego.
                   Usos:
                   • Muros divisorios interiores rectos o curvos
                   • Plafones interiores corridos
                   • Arcos, nichos y cajillos
                   • Detalles decorativos
                   Descripción:
                   1) Bastidor metálico USG 6.35 calibre 26 con
                   postes USG a cada 61 cm.
                   2) Anclas a 61 cm.
                   3) Capa sencilla de tablero de yeso normal de
                   12.7 mm. en ambas caras.
                   4) Colchoneta de lana mineral o fibra de
                   vidrio.
                   5) Tornillos USG tipo S de 1” a cada 30.5 cm.
                   6) Cinta de refuerzo Perfacinta.
                   7) Juntas alternadas y tratadas.




                                                             TABLAROCA

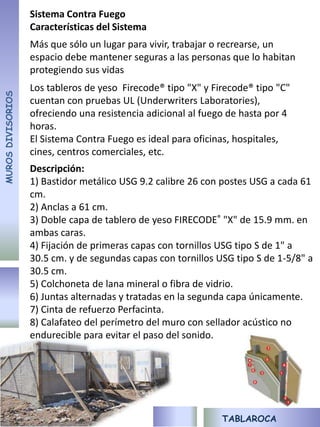

Sistema Contra Fuego
                   Características del Sistema
                   Más que sólo un lugar para vivir, trabajar o recrearse, un
                   espacio debe mantener seguras a las personas que lo habitan
                   protegiendo sus vidas
                   Los tableros de yeso Firecode® tipo "X" y Firecode® tipo "C"
MUROS DIVISORIOS




                   cuentan con pruebas UL (Underwriters Laboratories),
                   ofreciendo una resistencia adicional al fuego de hasta por 4
                   horas.
                   El Sistema Contra Fuego es ideal para oficinas, hospitales,
                   cines, centros comerciales, etc.
                   Descripción:
                   1) Bastidor metálico USG 9.2 calibre 26 con postes USG a cada 61
                   cm.
                   2) Anclas a 61 cm.
                   3) Doble capa de tablero de yeso FIRECODE® "X" de 15.9 mm. en
                   ambas caras.
                   4) Fijación de primeras capas con tornillos USG tipo S de 1" a
                   30.5 cm. y de segundas capas con tornillos USG tipo S de 1-5/8" a
                   30.5 cm.
                   5) Colchoneta de lana mineral o fibra de vidrio.
                   6) Juntas alternadas y tratadas en la segunda capa únicamente.
                   7) Cinta de refuerzo Perfacinta.
                   8) Calafateo del perímetro del muro con sellador acústico no
                   endurecible para evitar el paso del sonido.




                                                               TABLAROCA
Sistema Contra Humedad
                       Características del Sistema

                   Tablaroca® WR está diseñada especialmente para ser instalada
                   en zonas geográficas o áreas habitacionales semihúmedas..
                   El tablero marca Tablaroca WR ofrece los siguientes sistemas:
                   • Sistema contra humedad: Tablaroca® WR.
MUROS DIVISORIOS




                   • Sistema contra humedad y fuego: Tablaroca® WR FIRECODE.
                   Usos del sistema contra humedad: WR
                   • Muros y plafones residenciales en:
                   sanitarios, cocinas, cuartos de lavandería, sótanos y garajes.
                   • Muros y plafones comerciales en: sanitarios, espacios con
                   calentadores, ventiladores y/o aire acondicionado.

                   Descripción:
                   1) Bastidor metálico USG 6.35 calibre 26 con postes USG a
                   cada 61 cm.
                   2) Anclas a 61 cm.
                   3) Una capa de tablero de yeso WR FIRECODE® "X" de 15.9
                   mm. en ambas caras.
                   4) Colchoneta de lana mineral o fibra de vidrio.
                   5) Tornillos USG tipo S de 1" a 30.5 cm.
                   6) Cinta de refuerzo Perfacinta.
                   7) Juntas alternadas y tratadas.




                                                               TABLAROCA
Sistema Acústico
                    Características del Sistema
                   El Sistema Acústico es ideal para:
                   Hoteles, oficinas, hospitales, cines, centros comerciales,
                   departamentos, etc.
                   Para diseñar el muro divisorio más adecuado que resuelva
MUROS DIVISORIOS




                   cualquier necesidad se presentan los siguientes criterios
                   relacionados con el sonido:
                   Decibel (dB): Unidad de medida de intensidades del sonido.
                   Resistencia a la transmisión del sonido: Propiedad de los
                   elementos para evitar que el sonido se transmita de un local a
                   otro. Entre menos sea el número de decibeles transmitidos al
                   local adyacente, mayor será la calidad del muro o entrepiso. El
                   sistema para evaluar esta propiedad en los muros divisorios o
                   plafones es llamado STC (Sound Transmission Class).
                   Descripción:
                   1) Bastidor metálico USG 6.35 calibre 26 con postes USG a cada 61
                   cm.
                   2) Anclas a 61 cm.
                   3) Capa sencilla de tablero de yeso FIRECODE® "X" de 15.9 mm. en
                   ambas caras.
                   4) Colchoneta de lana mineral o fibra de vidrio.
                   5) Tornillos USG tipo S de 1” a cada 30.5 cm.
                   6) Cinta de refuerzo Perfacinta.
                   7) Juntas alternadas y tratadas.

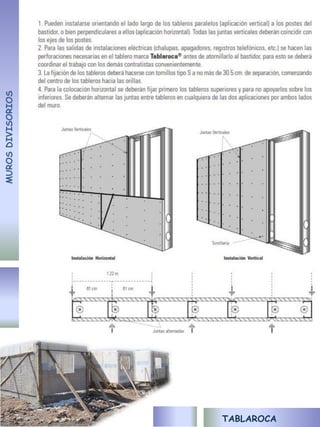

                                                               TABLAROCA
MUROS DIVISORIOS
                   Sistema de uros divisorios




                                                TABLAROCA
MUROS DIVISORIOS
                   Muros con doble bastidor




                   Lambrin




                                              TABLAROCA
MUROS DIVISORIOS




TABLAROCA
DUROCK
                   El Sistema constructivo Durock Next Gen e+ es la
                   alternativa más conveniente para solucionar cualquier
                   elemento exterior e interior como fachadas, muros y
                   plafones que están en contacto directo con el agua.
MUROS DIVISORIOS




                   Ventajas de los Sistemas Durock Next Gen e+

                   • Ideal para exteriores y zonas húmedas.
                   • Instalación fácil, rápida y en seco.
                   • Ligereza que agrega un peso mínimo a la estructura y
                   cimentación de edificio.
                   • La mejor mezcla de resistencia y flexibilidad.
                   • Con el mejor corte de su clase.
                   • Estabilidad dimensional.
                   • Resistencia al fuego hasta por 2 horas.
                   • Permite la aplicación de cualquier acabado final.




                                                             DUROCK

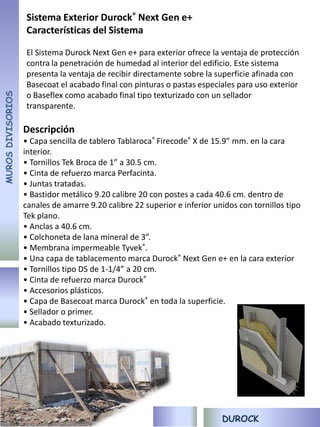

Sistema Exterior Durock® Next Gen e+
                   Características del Sistema

                   El Sistema Durock Next Gen e+ para exterior ofrece la ventaja de protección
                   contra la penetración de humedad al interior del edificio. Este sistema
                   presenta la ventaja de recibir directamente sobre la superficie afinada con
                   Basecoat el acabado final con pinturas o pastas especiales para uso exterior
MUROS DIVISORIOS




                   o Baseflex como acabado final tipo texturizado con un sellador
                   transparente.

                   Descripción
                   • Capa sencilla de tablero Tablaroca® Firecode® X de 15.9” mm. en la cara
                   interior.
                   • Tornillos Tek Broca de 1” a 30.5 cm.
                   • Cinta de refuerzo marca Perfacinta.
                   • Juntas tratadas.
                   • Bastidor metálico 9.20 calibre 20 con postes a cada 40.6 cm. dentro de
                   canales de amarre 9.20 calibre 22 superior e inferior unidos con tornillos tipo
                   Tek plano.
                   • Anclas a 40.6 cm.
                   • Colchoneta de lana mineral de 3”.
                   • Membrana impermeable Tyvek®.
                   • Una capa de tablacemento marca Durock® Next Gen e+ en la cara exterior
                   • Tornillos tipo DS de 1-1/4” a 20 cm.
                   • Cinta de refuerzo marca Durock®
                   • Accesorios plásticos.
                   • Capa de Basecoat marca Durock® en toda la superficie.
                   • Sellador o primer.
                   • Acabado texturizado.




                                                                           DUROCK

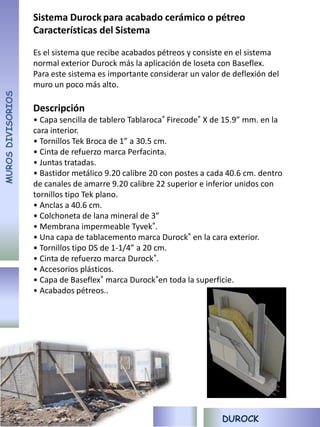

Sistema Durock para acabado cerámico o pétreo
                   Características del Sistema

                   Es el sistema que recibe acabados pétreos y consiste en el sistema
                   normal exterior Durock más la aplicación de loseta con Baseflex.
                   Para este sistema es importante considerar un valor de deflexión del
                   muro un poco más alto.
MUROS DIVISORIOS




                   Descripción
                   • Capa sencilla de tablero Tablaroca® Firecode® X de 15.9” mm. en la
                   cara interior.
                   • Tornillos Tek Broca de 1” a 30.5 cm.
                   • Cinta de refuerzo marca Perfacinta.
                   • Juntas tratadas.
                   • Bastidor metálico 9.20 calibre 20 con postes a cada 40.6 cm. dentro
                   de canales de amarre 9.20 calibre 22 superior e inferior unidos con
                   tornillos tipo Tek plano.
                   • Anclas a 40.6 cm.
                   • Colchoneta de lana mineral de 3”
                   • Membrana impermeable Tyvek®.
                   • Una capa de tablacemento marca Durock® en la cara exterior.
                   • Tornillos tipo DS de 1-1/4” a 20 cm.
                   • Cinta de refuerzo marca Durock®.
                   • Accesorios plásticos.
                   • Capa de Baseflex® marca Durock®en toda la superficie.
                   • Acabados pétreos..




                                                                       DUROCK

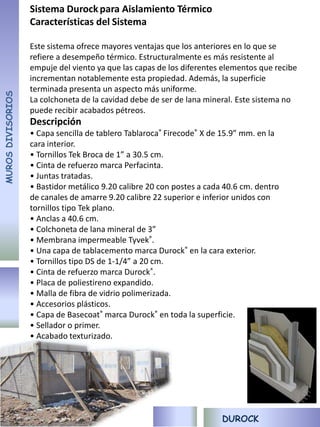

Sistema Durock para Aislamiento Térmico
                   Características del Sistema

                   Este sistema ofrece mayores ventajas que los anteriores en lo que se
                   refiere a desempeño térmico. Estructuralmente es más resistente al
                   empuje del viento ya que las capas de los diferentes elementos que recibe
                   incrementan notablemente esta propiedad. Además, la superficie
                   terminada presenta un aspecto más uniforme.
MUROS DIVISORIOS




                   La colchoneta de la cavidad debe de ser de lana mineral. Este sistema no
                   puede recibir acabados pétreos.
                   Descripción
                   • Capa sencilla de tablero Tablaroca® Firecode® X de 15.9” mm. en la
                   cara interior.
                   • Tornillos Tek Broca de 1” a 30.5 cm.
                   • Cinta de refuerzo marca Perfacinta.
                   • Juntas tratadas.
                   • Bastidor metálico 9.20 calibre 20 con postes a cada 40.6 cm. dentro
                   de canales de amarre 9.20 calibre 22 superior e inferior unidos con
                   tornillos tipo Tek plano.
                   • Anclas a 40.6 cm.
                   • Colchoneta de lana mineral de 3”
                   • Membrana impermeable Tyvek®.
                   • Una capa de tablacemento marca Durock® en la cara exterior.
                   • Tornillos tipo DS de 1-1/4” a 20 cm.
                   • Cinta de refuerzo marca Durock®.
                   • Placa de poliestireno expandido.
                   • Malla de fibra de vidrio polimerizada.
                   • Accesorios plásticos.
                   • Capa de Basecoat® marca Durock® en toda la superficie.
                   • Sellador o primer.
                   • Acabado texturizado.




                                                                        DUROCK

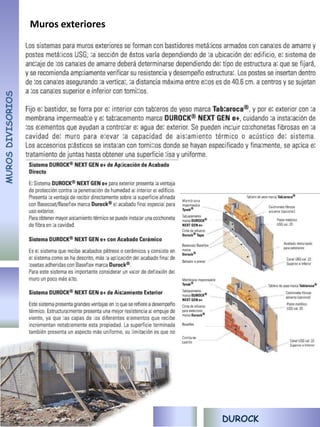

Muros exteriores
MUROS DIVISORIOS




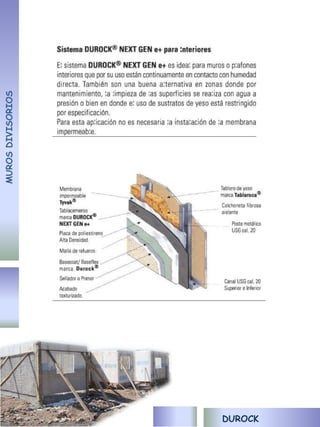

                                      DUROCK
MUROS DIVISORIOS




DUROCK
PANEL W

                   Los Paneles muro semiestructural sirven para construir
                   muros tapón y detalles arquitectónicos en interiores. Estos
                   productos no son para uso en losas. Están formados por una
                   estructura tridimencional de alambre de acero pulido o
MUROS DIVISORIOS




                   galvanizado, de alta resistencia, con límite de fluencia fy de
                   5,000 kg/cm 2, que lleva al centro de un alma de barras
                   poligonales de poliestireno expandido. En ambos lados del
                   panel queda un espacio libre entre el polistireno y la
                   malla, que permite la aplicación del mortero.

                   Una vez que se instalan los paneles, se repellan por ambas
                   caras con mortero de cemento-arena hecho en obra, con
                   resistencia a la compresión f'c mínima de 100 kg/cm2, hasta
                   lograr un espesor mínimo de 1.5 cm y máximo de 2.0 cm, de
                   la malla hacia afuera




                                                              PANEL W
MUROS DIVISORIOS




PANEL W

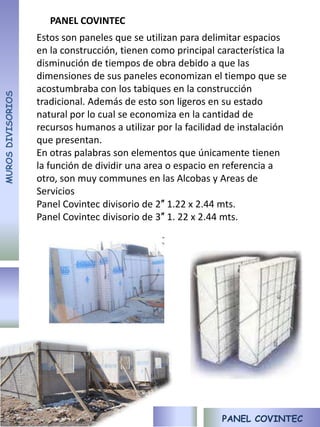

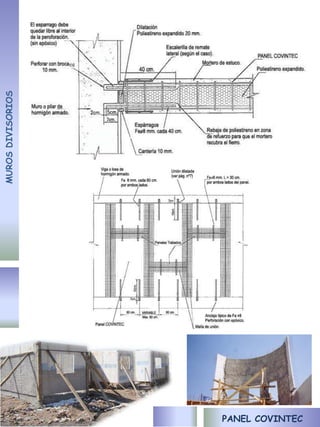

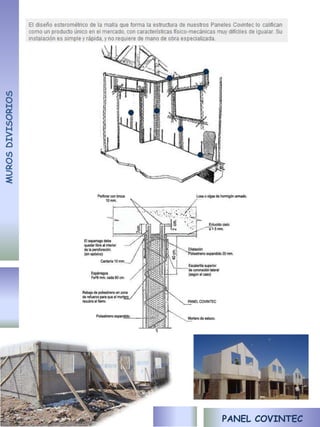

PANEL COVINTEC
                   Estos son paneles que se utilizan para delimitar espacios
                   en la construcción, tienen como principal característica la
                   disminución de tiempos de obra debido a que las
                   dimensiones de sus paneles economizan el tiempo que se
                   acostumbraba con los tabiques en la construcción
MUROS DIVISORIOS




                   tradicional. Además de esto son ligeros en su estado
                   natural por lo cual se economiza en la cantidad de
                   recursos humanos a utilizar por la facilidad de instalación
                   que presentan.
                   En otras palabras son elementos que únicamente tienen
                   la función de dividir una area o espacio en referencia a
                   otro, son muy communes en las Alcobas y Areas de
                   Servicios
                   Panel Covintec divisorio de 2″ 1.22 x 2.44 mts.
                   Panel Covintec divisorio de 3″ 1. 22 x 2.44 mts.




                                                              PANEL COVINTEC
MUROS DIVISORIOS




PANEL COVINTEC
MUROS DIVISORIOS




PANEL COVINTEC
BLOCK
                      Como sistema constructivo resulta excelente ya que es
                       un producto muy versátil, el block es muy adecuado a
                                   climas tropicales o cálidos.
MUROS DIVISORIOS




                   TABIQUE ROJO
                   El tabique rojo, es una pieza de cerámica, generalmente en forma
                   rectangular, obtenida por moldeo, secado y cocción a altas
                   temperaturas, a partir de una pasta arcillosa; las dimensiones del
                   tabique suelen rondar 24 x 12 x 6 cm. El uso del tabique recocido
                   es muy extenso en todo trabajo de albañilería: el tabique rojo se
                   encuentra en muros, bardas y en vivienda.

                   El tabique rojo es ligero pero soporta la carga y presión; al
                   aplicarse en grupo se logra la edificación de una estructura firme.
                   El tabique rojo es fácil de manipular e instalar, es uno de los
                   elementos de construcción más prácticos y de uso generalizado
                   en la actualidad.




                                                                BLOCK Y TABIQUE ROJO

Más contenido relacionado

La actualidad más candente

Losas aligeradas o encasetonadas
Losas aligeradas o encasetonadasLosas aligeradas o encasetonadas
Losas aligeradas o encasetonadas
Francisco Javier Martinez Tapia

Mamposteria
MamposteriaMamposteria
Mamposteria
Jefferson Rivera

Sistemas constructivos
Sistemas constructivosSistemas constructivos
Sistemas constructivos
fredyteran

Sesion 8 acabados para paredes
Sesion 8 acabados para paredesSesion 8 acabados para paredes
Sesion 8 acabados para paredes
Sleny Venturozo

Losas, definición y clasificación
Losas, definición y clasificaciónLosas, definición y clasificación
Losas, definición y clasificación
Edilio José González Pitter

Sistemas industrializados
Sistemas industrializadosSistemas industrializados
Sistemas industrializados
UGC / ULSA / UA

Sistemas constructivos
Sistemas constructivosSistemas constructivos
Sistemas constructivos
Katita Rojas Diego

Losas plegadas
Losas plegadasLosas plegadas
Losas plegadas
Jhovani Isla Sánchez

Tema 3
Tema 3Tema 3
Tema 3
suryfer

Tema 3 Muros Divisorios Construcción VI
Tema 3 Muros Divisorios Construcción VITema 3 Muros Divisorios Construcción VI
Tema 3 Muros Divisorios Construcción VI
MarlonCastaneda

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales
Fatima Ferreira

Guia para la construccion con muros
Guia para la construccion con murosGuia para la construccion con muros
Guia para la construccion con muros
Ingrid Fiorella Carranza Morales

Tema 3
Tema 3Tema 3
Tema 3
suryfer

Sistemas Estructurales
Sistemas EstructuralesSistemas Estructurales
Sistemas Estructurales
Luis González

Pastas y acabados
Pastas y acabadosPastas y acabados
Pastas y acabados
aracarod

Fichas tecnicas acabados en pisos
Fichas tecnicas acabados en pisos Fichas tecnicas acabados en pisos
Fichas tecnicas acabados en pisos
Marlen Cruz

Losas
LosasLosas
Mamposteria
MamposteriaMamposteria
Mamposteria
Peter Diaz

Postensado
PostensadoPostensado
Sistema drywall
Sistema drywallSistema drywall
Sistema drywall
Daniel Joel Cuba alva


La actualidad más candente (20)

Losas aligeradas o encasetonadas
Losas aligeradas o encasetonadasLosas aligeradas o encasetonadas
Losas aligeradas o encasetonadas

Mamposteria
MamposteriaMamposteria
Mamposteria

Sistemas constructivos
Sistemas constructivosSistemas constructivos
Sistemas constructivos

Sesion 8 acabados para paredes
Sesion 8 acabados para paredesSesion 8 acabados para paredes
Sesion 8 acabados para paredes

Losas, definición y clasificación
Losas, definición y clasificaciónLosas, definición y clasificación
Losas, definición y clasificación

Sistemas industrializados
Sistemas industrializadosSistemas industrializados
Sistemas industrializados

Sistemas constructivos
Sistemas constructivosSistemas constructivos
Sistemas constructivos

Losas plegadas
Losas plegadasLosas plegadas
Losas plegadas

Tema 3
Tema 3Tema 3
Tema 3

Tema 3 Muros Divisorios Construcción VI
Tema 3 Muros Divisorios Construcción VITema 3 Muros Divisorios Construcción VI
Tema 3 Muros Divisorios Construcción VI

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales

Guia para la construccion con muros
Guia para la construccion con murosGuia para la construccion con muros
Guia para la construccion con muros

Tema 3
Tema 3Tema 3
Tema 3

Sistemas Estructurales
Sistemas EstructuralesSistemas Estructurales
Sistemas Estructurales

Pastas y acabados
Pastas y acabadosPastas y acabados
Pastas y acabados

Fichas tecnicas acabados en pisos
Fichas tecnicas acabados en pisos Fichas tecnicas acabados en pisos
Fichas tecnicas acabados en pisos

Losas
LosasLosas
Losas

Mamposteria
MamposteriaMamposteria
Mamposteria

Postensado
PostensadoPostensado
Postensado

Sistema drywall
Sistema drywallSistema drywall
Sistema drywall


Destacado

3 muros divisorios
3 muros divisorios3 muros divisorios
3 muros divisorios
J. Christian Martínez

Explicación sobre los tipos de muros
Explicación sobre los tipos de murosExplicación sobre los tipos de muros
Explicación sobre los tipos de muros
Jose Antonio Estevez Tejeda

MUROS, CADENAS Y CASTILLOS
MUROS, CADENAS Y CASTILLOSMUROS, CADENAS Y CASTILLOS
MUROS, CADENAS Y CASTILLOS
Roberto Cantoral

Procesos de construcción: Muros
Procesos de construcción: MurosProcesos de construcción: Muros
Procesos de construcción: Muros
Jorge Campos

tipos de muros
tipos de murostipos de muros
tipos de muros
Meliza Yura Quispe

Tipos de paredes y muros
Tipos de paredes y murosTipos de paredes y muros
Tipos de paredes y muros
Moniie Kam

Manual tablaroca 2005 mt200
Manual tablaroca 2005 mt200Manual tablaroca 2005 mt200
Manual tablaroca 2005 mt200
Gonzalo Vega Navarro

Catálogo técnico Covintec Chile 2015
Catálogo técnico Covintec Chile 2015Catálogo técnico Covintec Chile 2015
Catálogo técnico Covintec Chile 2015
Covintec Chile

Plafones
PlafonesPlafones
Diseño estructural
Diseño estructuralDiseño estructural
Diseño estructural
DepartamentoTecnico

10. mamposteria muros de carga
10. mamposteria  muros de carga10. mamposteria  muros de carga
10. mamposteria muros de carga
Universidad de los Andes

Acabado de muros interiores y exteriores
Acabado de muros interiores y exterioresAcabado de muros interiores y exteriores
Acabado de muros interiores y exteriores
www.corona.com.co

Entrepisos y cubiertas
Entrepisos y cubiertasEntrepisos y cubiertas
Entrepisos y cubiertas
Pedro Urzua

Catalogo tecnico covintec
Catalogo tecnico covintecCatalogo tecnico covintec
Catalogo tecnico covintec
nelger

Paneles estructurales
Paneles estructuralesPaneles estructurales
Paneles estructurales
Dila0887

Tema.Muros
Tema.MurosTema.Muros
Tema.Muros
shvenanciol

Cancelería
CanceleríaCancelería
Cancelería
Fernanda Ramírez

Información sobre Covintec
Información sobre CovintecInformación sobre Covintec
Información sobre Covintec
Covintec Chile

Expo tablaroca
Expo tablarocaExpo tablaroca
Expo tablaroca
Mayra García

Cancelería: Tipo de material
Cancelería: Tipo de materialCancelería: Tipo de material
Cancelería: Tipo de material
Fernanda Ramírez


Destacado (20)

3 muros divisorios
3 muros divisorios3 muros divisorios
3 muros divisorios

Explicación sobre los tipos de muros
Explicación sobre los tipos de murosExplicación sobre los tipos de muros
Explicación sobre los tipos de muros

MUROS, CADENAS Y CASTILLOS
MUROS, CADENAS Y CASTILLOSMUROS, CADENAS Y CASTILLOS
MUROS, CADENAS Y CASTILLOS

Procesos de construcción: Muros
Procesos de construcción: MurosProcesos de construcción: Muros
Procesos de construcción: Muros

tipos de muros
tipos de murostipos de muros
tipos de muros

Tipos de paredes y muros
Tipos de paredes y murosTipos de paredes y muros
Tipos de paredes y muros

Manual tablaroca 2005 mt200
Manual tablaroca 2005 mt200Manual tablaroca 2005 mt200
Manual tablaroca 2005 mt200

Catálogo técnico Covintec Chile 2015
Catálogo técnico Covintec Chile 2015Catálogo técnico Covintec Chile 2015
Catálogo técnico Covintec Chile 2015

Plafones
PlafonesPlafones
Plafones

Diseño estructural
Diseño estructuralDiseño estructural
Diseño estructural

10. mamposteria muros de carga
10. mamposteria  muros de carga10. mamposteria  muros de carga
10. mamposteria muros de carga

Acabado de muros interiores y exteriores
Acabado de muros interiores y exterioresAcabado de muros interiores y exteriores
Acabado de muros interiores y exteriores

Entrepisos y cubiertas
Entrepisos y cubiertasEntrepisos y cubiertas
Entrepisos y cubiertas

Catalogo tecnico covintec
Catalogo tecnico covintecCatalogo tecnico covintec
Catalogo tecnico covintec

Paneles estructurales
Paneles estructuralesPaneles estructurales
Paneles estructurales

Tema.Muros
Tema.MurosTema.Muros
Tema.Muros

Cancelería
CanceleríaCancelería
Cancelería

Información sobre Covintec
Información sobre CovintecInformación sobre Covintec
Información sobre Covintec

Expo tablaroca
Expo tablarocaExpo tablaroca
Expo tablaroca

Cancelería: Tipo de material
Cancelería: Tipo de materialCancelería: Tipo de material
Cancelería: Tipo de material


Similar a Muros divisorios

Tabiques y cielorrasos
Tabiques y cielorrasosTabiques y cielorrasos
Tabiques y cielorrasos
Gonella

Construccion; Catálogo de productos USG 2020 2021
Construccion;  Catálogo de productos USG 2020 2021Construccion;  Catálogo de productos USG 2020 2021
Construccion; Catálogo de productos USG 2020 2021
Pablo Carrillo

Sistema acustico usg tablaroca
Sistema acustico usg tablarocaSistema acustico usg tablaroca
Sistema acustico usg tablaroca
Victor Hugo Hernandez Ramirez

Normativa térmica vigente (n ch 2251)
Normativa térmica vigente (n ch 2251)Normativa térmica vigente (n ch 2251)
Normativa térmica vigente (n ch 2251)
tecnico en construccion

manual_const_seco_knauf.pdf
manual_const_seco_knauf.pdfmanual_const_seco_knauf.pdf
manual_const_seco_knauf.pdf
CristianYonar1

Cielorraosytabiques 120605215101-phpapp01
Cielorraosytabiques 120605215101-phpapp01Cielorraosytabiques 120605215101-phpapp01
Cielorraosytabiques 120605215101-phpapp01
arquitectura diseño y construccion

Catalogo globacustic
Catalogo globacustic Catalogo globacustic
Catalogo globacustic
Rafael Sarasola Sanchez-Castillo

CIELOS RASOS.pptx
CIELOS RASOS.pptxCIELOS RASOS.pptx
CIELOS RASOS.pptx
JORGELUIS1025

Sistema Durlock
Sistema DurlockSistema Durlock
Sistema Durlock
FrancoDanielSANDES

Sistema contra fuego usg tablaroca
Sistema contra fuego usg tablarocaSistema contra fuego usg tablaroca
Sistema contra fuego usg tablaroca
Victor Hugo Hernandez Ramirez

Portafolio RIJ 2018
Portafolio RIJ 2018Portafolio RIJ 2018
Portafolio RIJ 2018
JUAN DAVID GUTIERREZ NARANJO

Sistema normal usg tablaroca
Sistema normal usg tablarocaSistema normal usg tablaroca
Sistema normal usg tablaroca
Victor Hugo Hernandez Ramirez

Sistema de construccion en seco (drywall) eternit
Sistema de construccion en seco (drywall) eternitSistema de construccion en seco (drywall) eternit
Sistema de construccion en seco (drywall) eternit
JOSE ALTAMIRANO

Sistema de construccion_en_seco_(drywall)_eternit
Sistema de construccion_en_seco_(drywall)_eternitSistema de construccion_en_seco_(drywall)_eternit
Sistema de construccion_en_seco_(drywall)_eternit
drywallserviconstructor

Final DIIA 4
Final DIIA  4Final DIIA  4
Final DIIA 4
Gonella

Especificaciones tecnicas drywall
Especificaciones tecnicas drywallEspecificaciones tecnicas drywall
Especificaciones tecnicas drywall
Rosita Santamaria

NewPanel, presentación institucional
NewPanel, presentación institucionalNewPanel, presentación institucional
NewPanel, presentación institucional
NewPanel

Presentacion completacorpacero
Presentacion completacorpaceroPresentacion completacorpacero
Presentacion completacorpacero
lilianahernandezalarcon

Opciones de Aislamiento Térmico de Cubiertas
Opciones de Aislamiento Térmico de CubiertasOpciones de Aislamiento Térmico de Cubiertas
Opciones de Aislamiento Térmico de Cubiertas
pablocapfed

Cielo rasos
Cielo rasosCielo rasos
Cielo rasos
Anderson Blanco


Similar a Muros divisorios (20)

Tabiques y cielorrasos
Tabiques y cielorrasosTabiques y cielorrasos
Tabiques y cielorrasos

Construccion; Catálogo de productos USG 2020 2021
Construccion;  Catálogo de productos USG 2020 2021Construccion;  Catálogo de productos USG 2020 2021
Construccion; Catálogo de productos USG 2020 2021

Sistema acustico usg tablaroca
Sistema acustico usg tablarocaSistema acustico usg tablaroca
Sistema acustico usg tablaroca

Normativa térmica vigente (n ch 2251)
Normativa térmica vigente (n ch 2251)Normativa térmica vigente (n ch 2251)
Normativa térmica vigente (n ch 2251)

manual_const_seco_knauf.pdf
manual_const_seco_knauf.pdfmanual_const_seco_knauf.pdf
manual_const_seco_knauf.pdf

Cielorraosytabiques 120605215101-phpapp01
Cielorraosytabiques 120605215101-phpapp01Cielorraosytabiques 120605215101-phpapp01
Cielorraosytabiques 120605215101-phpapp01

Catalogo globacustic
Catalogo globacustic Catalogo globacustic
Catalogo globacustic

CIELOS RASOS.pptx
CIELOS RASOS.pptxCIELOS RASOS.pptx
CIELOS RASOS.pptx

Sistema Durlock
Sistema DurlockSistema Durlock
Sistema Durlock

Sistema contra fuego usg tablaroca
Sistema contra fuego usg tablarocaSistema contra fuego usg tablaroca
Sistema contra fuego usg tablaroca

Portafolio RIJ 2018
Portafolio RIJ 2018Portafolio RIJ 2018
Portafolio RIJ 2018

Sistema normal usg tablaroca
Sistema normal usg tablarocaSistema normal usg tablaroca
Sistema normal usg tablaroca

Sistema de construccion en seco (drywall) eternit
Sistema de construccion en seco (drywall) eternitSistema de construccion en seco (drywall) eternit
Sistema de construccion en seco (drywall) eternit

Sistema de construccion_en_seco_(drywall)_eternit
Sistema de construccion_en_seco_(drywall)_eternitSistema de construccion_en_seco_(drywall)_eternit
Sistema de construccion_en_seco_(drywall)_eternit

Final DIIA 4
Final DIIA  4Final DIIA  4
Final DIIA 4

Especificaciones tecnicas drywall
Especificaciones tecnicas drywallEspecificaciones tecnicas drywall
Especificaciones tecnicas drywall

NewPanel, presentación institucional
NewPanel, presentación institucionalNewPanel, presentación institucional
NewPanel, presentación institucional

Presentacion completacorpacero
Presentacion completacorpaceroPresentacion completacorpacero
Presentacion completacorpacero

Opciones de Aislamiento Térmico de Cubiertas
Opciones de Aislamiento Térmico de CubiertasOpciones de Aislamiento Térmico de Cubiertas
Opciones de Aislamiento Térmico de Cubiertas

Cielo rasos
Cielo rasosCielo rasos
Cielo rasos


Muros divisorios

  • 1. Un muro es una obra de albañilería vertical que limita un espacio arquitectónico. Su forma suele ser prismática y sus dimensiones son la horizontal (largo) y vertical (alto), sensiblemente mayores que su espesor (ancho). MUROS DIVISORIOS En la construcción se utilizan como elementos para delimitar o dividir espacios y/o para sustentar los elementos estructurales superiores. Los muros divisorios son elementos que únicamente tienen la función de dividir una área o espacio en referencia a otro, normalmente en la construcción este tipo de muros son muy comunes en las Alcobas, áreas de Servicios, o inclusive mas usados en estructuras de edificios para generar los espacios a distribuir. La aplicación de estos muros garantizan rapidez, economía y facilidad de construcción. INTRODUCCION
  • 2. Tablaroca Sistema de construcción ligera para muros divisorios y plafones. La evolución del sistema constructivo por sus nobles características: MUROS DIVISORIOS • Construcción en seco. • Rapidez de instalación. • Estabilidad dimensional. • Resistencia a la humedad. • Resistencia contra fuego. • Resistencia al agrietamiento. • Resistencia a la transmisión del sonido. • Permiten la aplicación de cualquier acabado final. TABLAROCA
  • 3. Sistema Normal Características del Sistema El tablero Tablaroca normal es resistente al fuego, lo que significa que el núcleo de yeso, al ser un mineral no flamable y resistente a temperaturas mayores a 80° C, impide que se genere combustión y retarda la MUROS DIVISORIOS propagación del fuego. Usos: • Muros divisorios interiores rectos o curvos • Plafones interiores corridos • Arcos, nichos y cajillos • Detalles decorativos Descripción: 1) Bastidor metálico USG 6.35 calibre 26 con postes USG a cada 61 cm. 2) Anclas a 61 cm. 3) Capa sencilla de tablero de yeso normal de 12.7 mm. en ambas caras. 4) Colchoneta de lana mineral o fibra de vidrio. 5) Tornillos USG tipo S de 1” a cada 30.5 cm. 6) Cinta de refuerzo Perfacinta. 7) Juntas alternadas y tratadas. TABLAROCA
  • 4. Sistema Contra Fuego Características del Sistema Más que sólo un lugar para vivir, trabajar o recrearse, un espacio debe mantener seguras a las personas que lo habitan protegiendo sus vidas Los tableros de yeso Firecode® tipo "X" y Firecode® tipo "C" MUROS DIVISORIOS cuentan con pruebas UL (Underwriters Laboratories), ofreciendo una resistencia adicional al fuego de hasta por 4 horas. El Sistema Contra Fuego es ideal para oficinas, hospitales, cines, centros comerciales, etc. Descripción: 1) Bastidor metálico USG 9.2 calibre 26 con postes USG a cada 61 cm. 2) Anclas a 61 cm. 3) Doble capa de tablero de yeso FIRECODE® "X" de 15.9 mm. en ambas caras. 4) Fijación de primeras capas con tornillos USG tipo S de 1" a 30.5 cm. y de segundas capas con tornillos USG tipo S de 1-5/8" a 30.5 cm. 5) Colchoneta de lana mineral o fibra de vidrio. 6) Juntas alternadas y tratadas en la segunda capa únicamente. 7) Cinta de refuerzo Perfacinta. 8) Calafateo del perímetro del muro con sellador acústico no endurecible para evitar el paso del sonido. TABLAROCA
  • 5. Sistema Contra Humedad Características del Sistema Tablaroca® WR está diseñada especialmente para ser instalada en zonas geográficas o áreas habitacionales semihúmedas.. El tablero marca Tablaroca WR ofrece los siguientes sistemas: • Sistema contra humedad: Tablaroca® WR. MUROS DIVISORIOS • Sistema contra humedad y fuego: Tablaroca® WR FIRECODE. Usos del sistema contra humedad: WR • Muros y plafones residenciales en: sanitarios, cocinas, cuartos de lavandería, sótanos y garajes. • Muros y plafones comerciales en: sanitarios, espacios con calentadores, ventiladores y/o aire acondicionado. Descripción: 1) Bastidor metálico USG 6.35 calibre 26 con postes USG a cada 61 cm. 2) Anclas a 61 cm. 3) Una capa de tablero de yeso WR FIRECODE® "X" de 15.9 mm. en ambas caras. 4) Colchoneta de lana mineral o fibra de vidrio. 5) Tornillos USG tipo S de 1" a 30.5 cm. 6) Cinta de refuerzo Perfacinta. 7) Juntas alternadas y tratadas. TABLAROCA
  • 6. Sistema Acústico Características del Sistema El Sistema Acústico es ideal para: Hoteles, oficinas, hospitales, cines, centros comerciales, departamentos, etc. Para diseñar el muro divisorio más adecuado que resuelva MUROS DIVISORIOS cualquier necesidad se presentan los siguientes criterios relacionados con el sonido: Decibel (dB): Unidad de medida de intensidades del sonido. Resistencia a la transmisión del sonido: Propiedad de los elementos para evitar que el sonido se transmita de un local a otro. Entre menos sea el número de decibeles transmitidos al local adyacente, mayor será la calidad del muro o entrepiso. El sistema para evaluar esta propiedad en los muros divisorios o plafones es llamado STC (Sound Transmission Class). Descripción: 1) Bastidor metálico USG 6.35 calibre 26 con postes USG a cada 61 cm. 2) Anclas a 61 cm. 3) Capa sencilla de tablero de yeso FIRECODE® "X" de 15.9 mm. en ambas caras. 4) Colchoneta de lana mineral o fibra de vidrio. 5) Tornillos USG tipo S de 1” a cada 30.5 cm. 6) Cinta de refuerzo Perfacinta. 7) Juntas alternadas y tratadas. TABLAROCA
  • 7. MUROS DIVISORIOS Sistema de uros divisorios TABLAROCA
  • 8. MUROS DIVISORIOS Muros con doble bastidor Lambrin TABLAROCA
  • 10. DUROCK El Sistema constructivo Durock Next Gen e+ es la alternativa más conveniente para solucionar cualquier elemento exterior e interior como fachadas, muros y plafones que están en contacto directo con el agua. MUROS DIVISORIOS Ventajas de los Sistemas Durock Next Gen e+ • Ideal para exteriores y zonas húmedas. • Instalación fácil, rápida y en seco. • Ligereza que agrega un peso mínimo a la estructura y cimentación de edificio. • La mejor mezcla de resistencia y flexibilidad. • Con el mejor corte de su clase. • Estabilidad dimensional. • Resistencia al fuego hasta por 2 horas. • Permite la aplicación de cualquier acabado final. DUROCK
  • 11. Sistema Exterior Durock® Next Gen e+ Características del Sistema El Sistema Durock Next Gen e+ para exterior ofrece la ventaja de protección contra la penetración de humedad al interior del edificio. Este sistema presenta la ventaja de recibir directamente sobre la superficie afinada con Basecoat el acabado final con pinturas o pastas especiales para uso exterior MUROS DIVISORIOS o Baseflex como acabado final tipo texturizado con un sellador transparente. Descripción • Capa sencilla de tablero Tablaroca® Firecode® X de 15.9” mm. en la cara interior. • Tornillos Tek Broca de 1” a 30.5 cm. • Cinta de refuerzo marca Perfacinta. • Juntas tratadas. • Bastidor metálico 9.20 calibre 20 con postes a cada 40.6 cm. dentro de canales de amarre 9.20 calibre 22 superior e inferior unidos con tornillos tipo Tek plano. • Anclas a 40.6 cm. • Colchoneta de lana mineral de 3”. • Membrana impermeable Tyvek®. • Una capa de tablacemento marca Durock® Next Gen e+ en la cara exterior • Tornillos tipo DS de 1-1/4” a 20 cm. • Cinta de refuerzo marca Durock® • Accesorios plásticos. • Capa de Basecoat marca Durock® en toda la superficie. • Sellador o primer. • Acabado texturizado. DUROCK
  • 12. Sistema Durock para acabado cerámico o pétreo Características del Sistema Es el sistema que recibe acabados pétreos y consiste en el sistema normal exterior Durock más la aplicación de loseta con Baseflex. Para este sistema es importante considerar un valor de deflexión del muro un poco más alto. MUROS DIVISORIOS Descripción • Capa sencilla de tablero Tablaroca® Firecode® X de 15.9” mm. en la cara interior. • Tornillos Tek Broca de 1” a 30.5 cm. • Cinta de refuerzo marca Perfacinta. • Juntas tratadas. • Bastidor metálico 9.20 calibre 20 con postes a cada 40.6 cm. dentro de canales de amarre 9.20 calibre 22 superior e inferior unidos con tornillos tipo Tek plano. • Anclas a 40.6 cm. • Colchoneta de lana mineral de 3” • Membrana impermeable Tyvek®. • Una capa de tablacemento marca Durock® en la cara exterior. • Tornillos tipo DS de 1-1/4” a 20 cm. • Cinta de refuerzo marca Durock®. • Accesorios plásticos. • Capa de Baseflex® marca Durock®en toda la superficie. • Acabados pétreos.. DUROCK
  • 13. Sistema Durock para Aislamiento Térmico Características del Sistema Este sistema ofrece mayores ventajas que los anteriores en lo que se refiere a desempeño térmico. Estructuralmente es más resistente al empuje del viento ya que las capas de los diferentes elementos que recibe incrementan notablemente esta propiedad. Además, la superficie terminada presenta un aspecto más uniforme. MUROS DIVISORIOS La colchoneta de la cavidad debe de ser de lana mineral. Este sistema no puede recibir acabados pétreos. Descripción • Capa sencilla de tablero Tablaroca® Firecode® X de 15.9” mm. en la cara interior. • Tornillos Tek Broca de 1” a 30.5 cm. • Cinta de refuerzo marca Perfacinta. • Juntas tratadas. • Bastidor metálico 9.20 calibre 20 con postes a cada 40.6 cm. dentro de canales de amarre 9.20 calibre 22 superior e inferior unidos con tornillos tipo Tek plano. • Anclas a 40.6 cm. • Colchoneta de lana mineral de 3” • Membrana impermeable Tyvek®. • Una capa de tablacemento marca Durock® en la cara exterior. • Tornillos tipo DS de 1-1/4” a 20 cm. • Cinta de refuerzo marca Durock®. • Placa de poliestireno expandido. • Malla de fibra de vidrio polimerizada. • Accesorios plásticos. • Capa de Basecoat® marca Durock® en toda la superficie. • Sellador o primer. • Acabado texturizado. DUROCK
  • 16. PANEL W Los Paneles muro semiestructural sirven para construir muros tapón y detalles arquitectónicos en interiores. Estos productos no son para uso en losas. Están formados por una estructura tridimencional de alambre de acero pulido o MUROS DIVISORIOS galvanizado, de alta resistencia, con límite de fluencia fy de 5,000 kg/cm 2, que lleva al centro de un alma de barras poligonales de poliestireno expandido. En ambos lados del panel queda un espacio libre entre el polistireno y la malla, que permite la aplicación del mortero. Una vez que se instalan los paneles, se repellan por ambas caras con mortero de cemento-arena hecho en obra, con resistencia a la compresión f'c mínima de 100 kg/cm2, hasta lograr un espesor mínimo de 1.5 cm y máximo de 2.0 cm, de la malla hacia afuera PANEL W
  • 18. PANEL COVINTEC Estos son paneles que se utilizan para delimitar espacios en la construcción, tienen como principal característica la disminución de tiempos de obra debido a que las dimensiones de sus paneles economizan el tiempo que se acostumbraba con los tabiques en la construcción MUROS DIVISORIOS tradicional. Además de esto son ligeros en su estado natural por lo cual se economiza en la cantidad de recursos humanos a utilizar por la facilidad de instalación que presentan. En otras palabras son elementos que únicamente tienen la función de dividir una area o espacio en referencia a otro, son muy communes en las Alcobas y Areas de Servicios Panel Covintec divisorio de 2″ 1.22 x 2.44 mts. Panel Covintec divisorio de 3″ 1. 22 x 2.44 mts. PANEL COVINTEC
  • 21. BLOCK Como sistema constructivo resulta excelente ya que es un producto muy versátil, el block es muy adecuado a climas tropicales o cálidos. MUROS DIVISORIOS TABIQUE ROJO El tabique rojo, es una pieza de cerámica, generalmente en forma rectangular, obtenida por moldeo, secado y cocción a altas temperaturas, a partir de una pasta arcillosa; las dimensiones del tabique suelen rondar 24 x 12 x 6 cm. El uso del tabique recocido es muy extenso en todo trabajo de albañilería: el tabique rojo se encuentra en muros, bardas y en vivienda. El tabique rojo es ligero pero soporta la carga y presión; al aplicarse en grupo se logra la edificación de una estructura firme. El tabique rojo es fácil de manipular e instalar, es uno de los elementos de construcción más prácticos y de uso generalizado en la actualidad. BLOCK Y TABIQUE ROJO
