El transformador permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna manteniendo la potencia. Funciona basado en el fenómeno de inducción electromagnética, donde una fuerza electromotriz alterna en el devanado primario induce un flujo magnético variable en el núcleo de hierro que a su vez genera una fuerza electromotriz en el devanado secundario. La tensión en el secundario depende del número de espiras y de la tensión del primario.

1. El transformador
ALUMNO: ORLANDO TORRES C.I: 19572555

2.  Es un dispositivo eléctrico que permite aumentar o disminuir la tensión en un
circuito eléctrico de corriente alterna, manteniendo la potencia. La potencia
que ingresa al equipo, en el caso de un transformador ideal (esto es, sin
pérdidas), es igual a la que se obtiene a la salida. Las máquinas reales
presentan un pequeño porcentaje de pérdidas, dependiendo de su diseño y
tamaño, entre otros factores.
 Este elemento eléctrico se basa en el fenómeno de la inducción
electromagnética, ya que si aplicamos una fuerza electromotriz alterna en el
devanado primario, debido a la variación de la intensidad y sentido de la
corriente alterna, se produce la inducción de un flujo magnético variable en el
núcleo de hierro.
 Este flujo originará por inducción electromagnética, la aparición de una fuerza
electromotriz en el devanado secundario. La tensión en el devanado
secundario dependerá directamente del número de espiras que tengan los
devanados y de la tensión del devanado primario.

3. Transformador ideal y transformador
de núcleo de aire
Trasnformador ideal.
-Las bobinas primario y secundario
acopladas magnéticamente.
-El flujo esta producido por una f.m.m
(fuerza magnetomotriz despreciable)
-Las resistencias de los devanados
primarios y secundarios son nulas
Transformador de nucleo de aire
-No posee nucleo ferro magnético para
enlazar las bobinas primario y
-no cumple con la permeabilidad el
nucleo, por lo tanto el flujo esta
generado por una F.E.M (Fuerza
electromotriz)
-El transformador consume energía por
medio de las resistencias, que son igual
las perdidas.

4. Inductancia mutua.
 Se llama inductancia mutua al efecto de producir una fem en una bobina, debido al
cambio de corriente en otra bobina acoplada. La fem inducida en una bobina se
describe mediante la ley de Faraday y su dirección siempre es opuesta al cambio del
campo magnético producido en ella por la bobina acoplada (ley de Lenz ). La fem en la
bobina 1 (izquierda), se debe a su propia inductancia L.
 La fem inducida en la bobina #2, originada por el cambio en la corriente I1 se puede
expresar como
 La inductancia mutua M se puede definir como la proporción entre la fem generada en
la bobina 2, y el cambio en la corriente en la bobina 1 que origina esa fem.
 La aplicación mas usual de la inductancia mutua es el transformador.

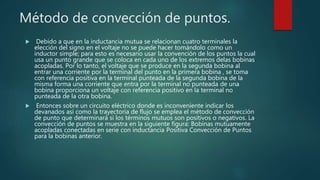

5. Método de convección de puntos.
 Debido a que en la inductancia mutua se relacionan cuatro terminales la
elección del signo en el voltaje no se puede hacer tomándolo como un
inductor simple; para esto es necesario usar la convención de los puntos la cual
usa un punto grande que se coloca en cada uno de los extremos delas bobinas
acopladas. Por lo tanto, el voltaje que se produce en la segunda bobina al
entrar una corriente por la terminal del punto en la primera bobina , se toma
con referencia positiva en la terminal punteada de la segunda bobina de la
misma forma una corriente que entra por la terminal no punteada de una
bobina proporciona un voltaje con referencia positivo en la terminal no
punteada de la otra bobina.
 Entonces sobre un circuito eléctrico donde es inconveniente indicar los
devanados así como la trayectoria de flujo se emplea el método de convección
de punto que determinará si los términos mutuos son positivos o negativos. La
convección de puntos se muestra en la siguiente figura: Bobinas mutuamente
acopladas conectadas en serie con inductancia Positiva Convección de Puntos
para la bobinas anterior.

6.  Entonces, si la corriente a través de cada una de las bobinas mutuamente
acopladas se aleja del punto al pasar por la bobina, el termino mutuo será
positivo. Ahora si la flecha que indica la dirección de la corriente a través de la
bobina sale del punto para una bobina y entra al punto para la otra el termino
mutuo es negativo. Se debe tener en cuenta que la convección de punto
muestra también el voltaje inducido en las bobinas mutuamente acopladas.
Bobinas mutuamente acopladas conectadas en serie con inductancia negativa
Convección de Puntos para la bobinas anterior.
 Así, en el análisis de circuitos, la convención del punto es una convención
usada para denotar la polaridad del voltaje de dos componentes mutuamente
inductivos, tal como el devanado en un transformador. Por consecuencias, en
el símbolo básico de un trasformador se introducen unos puntos para indicar
la fase. En la mayoría de las fuentes de alimentación, la fase entre el primario y
el secundario no es importante. Básicamente los puntos indican si el voltaje en
el secundario se encuentra en fase con el voltaje del primario.

7. Ejemplo:
