Este documento contiene preguntas y respuestas sobre conceptos básicos de electrónica como transistores, diodos y circuitos rectificadores. En la primera pregunta, se explica que un transistor PNP funciona en forma activa cuando se polariza directamente entre la base y el emisor y de forma inversa entre la base y el colector. La segunda pregunta identifica un circuito como un rectificador de media onda. La tercera pregunta define que la curva característica representa a un Triac.

1. Colegio Vocacional Monseñor Sanabria.
Departamento de Electrotecnia.
Undécimo año.
Trabajo Extra clase
Control de máquinas eléctricas.
N. Alejandra Badilla Delgado
11-11
Prof.: Luis Fernando Corrales Corrales.

2. Peritazgo 2000.
1. Al polarizar un transistor PNP
en forma directa, como indica
la figura tanto entre base-
emisor como entre la base-
colector, este funciona en su
forma.
a) Activa
b) Inversa(Ic incrementa, posibilita que el transistor se
queme)
c) De corte (Estado de NO conducción)
d) Saturación. (Ic alcanza un estado independiente)
 RESPUESTA CORRECTA: A, activa; EB directa, VCE
excede 0.7v y CB es inversa.
2. Analice el siguiente esquema ¿A cuál
circuito rectificador corresponde?
a) Puente rectificador. (4 diodos)
b) Rectificador de media onda
c) Onda completa (Puente de diodos o utilización de dos
diodo)
d) Rectificador de onda completa con transformador. (Puente
de diodos o utilización de dos diodo)

3.  RESPUESTA CORRECTA: B, Rectificador de media
onda; eliminar la parte negativa o positiva de una señal
de corriente alterna.
3. Del estudio de la siguiente curva
característica, se define que el
dispositivo de control
representado es un
a) TRIAC
b) DIAC (Disparo cuadrante I)
c) DIODO (conducción cuadrante I, inversa y ruptura III)
d) SCR (Disparo cuadrante I)
 Respuesta correcta: A, Triac. Posee disparo en
cuadrante I y III.
4. ¿Cuál dispositivo conectado en antiparalelo equivale
eléctricamente a un TRIAC?
a) Dos SCR
b) Dos TRIAC
c) Un SCR y un DIAC
d) Un UJT y un diodo rectificador
 RESPUESTA CORRECTA: A, dos SCR.

4. 5. ¿Qué nombre recibe el circuito
ilustrado en la siguiente figura?
a) Integrador
b) Sumador inversor
c) Generador de señal
d) Sumados no inversor
 RESPUESTA CORRECTA: A, integrador
No inversor a tierra, inversor con fuente y resistencia en
serie.
Peritazgo 2001.
1. El grafico corresponde a
la curva característica
del diodo:
a) Led
b) Túnel
c) Zener
d) Varicap
 RESPUESTA CORRECTA: C, zener

5. 2. La siguiente figura corresponde a un dispositivo
electrónico, llamado
a) Tiristor
b) Ujt
c) Triac
d) Diac
 RESPUESTA CORRECTA: A, tiristor.
3. El circuito de la figura corresponde a un oscilador 555
configurado en modo
a) Wein
b) Astable
c) Colpittis
d) Monoestable (Patilla 2
independiente)
 RESPUESTA CORRECTA:
Astable Patilla 6 y 2 unidas; onda cuadrada.

6. 4. Lea el siguiente texto:
a) Foto tiristor
b) Fototransistor
c) Foto acoplador
d) Fotorresistencia
 RESPUESTA CORRECTA: D, fotorresistencia
Su función principal es variar su resistencia eléctrica al flujo de la
corriente eléctrica, de acuerdo con sus valores y a la cantidad de
luz que este dispositivo reciba.

7. 5. El diagrama corresponde a la estructura interna de bloque
del circuito integrado 555, al cual se le han asociado
componentes externos R1, R2 y C1, que unidos de manera
conveniente podemos hacerlo funcionar ya sea por su
modo astable o monostable.
De acuerdo con la información anterior y analizando la figura,
podemos afirmar que:
a) El 555 funciona en su modo astable
b) El componente U1, se le llama comparador de disparo
c) Cuando la salida se da Q es 0 el transistor q, conduce
d) El tiempo de carga del condensador es igual al tiempo
de descarga
 RESPUESTA CORRECTA: D, El tiempo de carga del
condensador es igual al tiempo de descarga

8. Peritazgo 2002.
1. El símbolo del cuadro representa
a) Transistor NPN (Emisor a negativa)
b) Transistor PNP
c) Diodo zener (Diodo)
d) Diodo túnel (Diodo)
 RESPUESTA CORRECTA: B, transistor
PNP. El emisor se conecta a positivo.
2. ¿Cuál es el valor de las corrientes en amperios que
absorbe el diodo?
a)0.5626 A
b)1.0000 A
c) 1. 2550 A
d)1.5620 A
𝑰 =
𝑽
𝑹
𝑰 =
𝟓𝑽
𝟓Ω
= 𝟏𝑨
 RESPUESTA CORRECTA: 1 amperio

9. 3. ¿Cómo se llama el proceso por el cual un material es
contaminado con impurezas para formar un
semiconductor?
a) Emulsionado ( mezcla de
dos líquidos inmiscibles de manera más o menos
homogénea.)
b) Polarizado (disminuir la corriente que producen al
aumentar la resistencia del circuito por depositarse
sobre uno de los electrodos.)
c) Purificado (liminar las imperfecciones o lo extraño de
algo para que recupere su esencia)
d) Dopado
 RESPUESTA CORRECTA: D, dopado.
4. Considere
Según la figura anterior, se puede afirmar que es un
rectificador
a) Limitador de corriente
b) Un cuarto de onda
c) Onda completa
d) Media onda
 RESPUESTA CORRECTA: C, onda completa (Convierte
corriente alterna en directa)

10. 5. Cuál es la señal de salida Vs del circuito anterior.
 RESPUESTA CORRECTA: A, convierte el semiciclo
negativo.
6. El transistor que está compuesto por dos bases y un
emisor que conduce entre ambas bases.
a) BJT (Base, colector y emisor)
b) UJT
c) FET (Fuente, drenaje, puerta)
d) Bipolar (Base, Colector y Emisor)
 RESPUESTA CORRECTA: B, UJT

11. 7. Una característica eléctrica del componente conocido
como triac radica en que es un dispositivo.
a) Bidireccional
b) Unidireccional (conduce en un solo sentido de
polarización)
c) De dos electrodos
d) De disparo
 RESPUESTA CORRECTA: A, bidireccional. Conduce en
ambos sentidos de polarización
8. La desventaja del tiristor conocido como diac con respecto
a otros tiristores radica en
a) Es un tiristor rectificador
b) No tiene electrodo de puerta
c) Componente unidireccional
d) Su disparo se efectúa con ayuda.
 RESPUESTA CORRECTA: C, componente no tiene
electrodo de puerta.

12. 9. Observe la curva característica del SCR
¿En cuál cuadrante se comporta el scr como diodo
rectificador común?
a) I (disparo)
b) II
c) III (Inversa)
d) IV
 RESPUESTA CORRECTA: C, cuadrante III, Inversa.
Peritazgo 2003.
1. Observe el siguiente dibujo de una resistencia de carbón.
a) 65 kΩ ± 5% (azu, verde, naranja, dorado)
b) 650 kΩ ± 2%
c) 650 kΩ ± 1% (azul, verde, amarillo, café)
d) 65 kΩ ± 2% (azul, verde, naranja, rojo)
 RESPUESTA CORRECTA: c, 650 kΩ ± 1%

13. 2. ¿Cuál es el valor en voltios de la tensión eléctrica de
polarización directa entre ánodo y cátodo que se debe
aplicar a un diodo de silicio, para que empiece a conducir?
a) 0.70v
b) 0.12V
c) O.40 V
d) 1.30V
 RESPUESTA CORRECTA: A, 0.70v, tensión de umbral
en silicio,
3. Considere el siguiente circuito de diodo rectificador.
¿Cuál es la señal de salida?
 RESPUESTA CORRECTA: B.

14. 4. El termino b en un transistor es la relación existente entre
las corrientes de
a) Emisor y base
b) Base y de emisor
c) Colector y base
d) Alimentación y de base
 RESPUESTA CORRECTA: C, 𝐵 =
𝐼𝑐
𝐼𝐵
5.
Considere el siguiente gráfico
¿A cuál dispositivo eléctrico pertenece la curva característica
del dibujo anterior?
a) Led
b) Túnel
c) Zener
d) Varicap
 RESPUESTA CORRECTA: C, zener.

15. 6. Los tres estados de trabajo del rectificador controlado de
silicio SCR se denominan
a) Bloqueo directo, ,disparo
b) Bloqueo inverso, bloque directo, disparo
c) Bloqueo inverso, bloqueo directo,
d) Bloqueo inverso, bloqueo directo, conducción
 RESPUESTA CORRECTA: B, bloqueo inverso, bloqueo
directo, disparo
7. Considere el siguiente dibujo
¿Cuál dispositivo electrónico se representa en el dibujo
anterior?
a) Tiristor
b) Triac
c) Ujt
d) Diac
 RESPUESTA CORRECTA: A, tiristor. Cuatro capas,
PNPN con tres uniones.

16. 8. Considere el siguiente diagrama correspondiente a la
estructura interna de bloques del circuito integrado 555,
asociado con:
De acuerdo con lo anterior la información presente en la
figura anterior podemos afirmar que
a) El 555 está funcionando en modo astable
b) El circuito U1, se llama comparador de disparo
c) Cuando la Q es cero el transistor q, conduce
d) El tiempo de carga del capacitor es igual al de
descarga
 RESPUESTA CORRECTA: D, El tiempo de carga del
condensador es igual al tiempo de descarga

17. Peritazgo 2004.
1. En la siguiente tabla se representan símbolos y nombres
de algunos componentes electrónicos.
¿Cuál es la manera correcta de asociar los símbolos
denotados con el número de la columna izquierda y sus
respectivos nombres, que se encuentran listados, que se
encuentran listados con letras en la columna de la derecha?
a) 4-l, 2-m, 1-n, 3-p
b) 2-l, 4-m, 3-n, 1-p
c) 2-l, 4-m, 1-n, 3-p
d) 1-l, 2-m, 3-n, 4-p
 RESPUESTA CORRECTA:C, 2-l, 4-m, 1-n, 3-p
símbolos componentes
1. L) diodo zener
2. M) diodo rectificador
3. n) transistor
4. P) diodo emisor de luz

18. 2. ¿Cuáles son los portadores minoritarios en la base del
transistor?
a) Solo huecos (materiales N)
b) Solo los electrones libres (Materiales P)
c) Los átomos de impurezas
d) Los huecos y electrones libres
 RESPUESTA CORRECTA: D, los huecos y electrones
libres; las bases pueden ser material P o N
3. ¿Cómo se llama el proceso por el cual un material
contaminado con impurezas para formar un
semiconductor?
a) Emulsionado ( mezcla de dos líquidos inmiscibles de
manera más o menos homogénea.)
b) Polarizado (disminuir la corriente que producen al
aumentar la resistencia del circuito por depositarse
sobre uno de los electrodos.)
c) Purificado (liminar las imperfecciones o lo extraño de
algo para que recupere su esencia)
d) Dopado
 RESPUESTA CORRECTA: D, dopado

19. 4. Considere la información contenida en el siguiente texto
¿A cuál componente se refiere el texto anterior?
a) Ujt
b) 555
c) Diac
d) Triac
 RESPUESTA CORRECTA: D, Triac.
5. Considere la información contenida
en el siguiente dibujo.
Si medimos con un osciloscopio la tensión de salida Vc,
obtendremos como respuesta.
 RESPUESTA CORRECTA: B
Comportamiento semiconductor que funciona como dos scr conectados en
antiparalelo y con un electrodo de gobierno común, por lo que se llama
también tiristor bidireccional

20. 6. ¿En cuál de las zonas de las características de un diodo
funciona este en sentido directo?
a) De paso
b) De trabajo
c) De bloqueo
d) De tensión de ruptura
 RESPUESTA CORRECTA: De trabajo.
7. Lea cuidadosamente el texto presente dentro del cuadro
¿Cuál componente de electrónica de potencia hace
referencia el texto anterior?
a) Triac
b) Tiristor SCR (mejor manejo de potencia, robusto,
unidireccional)
c) Tiristor GTO (Se apaga por puerta, aplicaciones de
potencia.)
d) Tiristor MCT (tiristor controlado por MOS.
características de un tiristor y una compuerta MOS)
 RESPUESTA CORRECTA: A, Triac
Es un elemento semiconductor de tres electrodos uno de los cuales es
de mando (La puerta) y otros dos son los principales de conducción. El
elemento puede pasar de un estado de bloqueo a un régimen conductor,
en los dos sentidos de polarización.

21. 8. ¿A cuál dispositivo electrónico corresponde el símbolo
representado en el dibujo
 RESPUESTA CORRECTA: A, JFET canal N
9. El parámetro de hfe en los transistores bipolares se define
como
a) Ganancia en corriente de colector común
b) Ganancia de corriente en emisor común
c) Resistencia en la configuración en emisor común
d) Resistencia en la configuración en colector común
 RESPUESTA CORRECTA: Ganancia de corriente en
colector común. 𝐵 =
𝐼𝑐
𝐼𝐵
a) JFET de canal N b) JFET de canal P
c) Mosfet incremental de canal
N
d) Mosfet incremental de canal P

22. Peritazgo 2004
Convocatoria.
1. Considere el símbolo que se presenta
en el siguiente dibujo
¿A cuál dispositivo electrónico corresponde el símbolo
anterior?
a) Tiristor
b) Transistor
c) Diodo túnel
d) Diodo zener
 RESPUESTA CORRECTA: D, Zener
2. ¿A cuál dispositivo electrónico
corresponde el símbolo?
a) Transistor NPN
b) Transistor PNP
c) Transistor UJT
d) Transistor FET
 RESPUESTA CORRECTA: C, Transistor UJT

23. 3. Considere la información contenida en la siguiente tabla
¿Cuál es la manera correcta de asociar los símbolos
denotados en la columna izquierda y sus respectivos
nombres, que se encuentran enlistados con letras en la
columna derecha?
a) 1- i, 2-g, 3-j, 4-h
b) 1- i, 2-g, 3-h, 4-j
c) 1-h, 2-j, 3-g, 4-j
d) 1-g, 2-i, 3-j, 4-h
.
 Respuesta correcta: A, 1- i, 2-g, 3-j, 4-h
Símbolo componente
1. G)Triac
2.
H) Diodo emisor de Luz
3.
I)Transistor
4. j) diodo túnel

24. 4. Considere la información
contenida en el siguiente
dibujo
¿A cuál tipo de transistor unipolar (FET) pertenece la curva
característica anterior?
a) Mosfet de empobrecimiento
b) Mosfet de enriquecimiento
c) Jfet de canal n
d) Jfet de canal p
 RESPUESTA CORRECTA: B, mosfet de
enriquecimiento.
5. El siguiente símbolo representa el
componente eléctrico denominado
a) Put
b) Triac
c) Scr
d) Diac
 RESPUESTA CORRECTA: C,SCR

25. Peritazgo 2006
1. A continuación se le muestra la cura característica de
funcionamiento del diodo zener.
La(s) zonas en donde el diodo zener funciona como
estabilizador de tensión es
a) Bloqueo
b)Avalancha
c)Conducción
d)Bloqueo y avalancha
 RESPUESTA CORRECTA: D, bloqueo y avalancha

26. 2. Considere los siguientes símbolos que representan
dispositivos electrónicos
¿Cómo se denominan con los números i, ii, iii, iv
respectivamente?
a) Diodo, diac, tiristor, triac
b) Diac, tiristor, triac, diodo
c) Triac, diodo, diac, tiristor
d) Tiristor, triac, diodo, diac
 RESPUESTA CORRECTA: A, Diodo, diac, tiristor, triac
3. Un scr solo puede dispararse si sus terminales ánodo-
cátodo están conectados de la siguiente manera:
a) Ánodo positivo- cátodo positivo
b) Ánodo positivo- cátodo negativo
c) Ánodo negativo- cátodo positivo
d) Ánodo negativo- cátodo positivo
 RESPUESTA CORRECTA: B, ánodo positivo- cátodo
negativo.

27. 4. Considere el siguiente diagrama
Al aplicar una señal alterna e n Ve del diagrama anterior,
en la salida de vs del mismo aparece la señal presentada
en el siguiente oscilograma
 RESPUESTA CORRECTA: C. semiciclo positivo.

28. Peritazgo 2007
1. Considere el siguiente diagrama:
Según los datos del diagrama anterior, el valor de IC es de
a) 47.08 nA
b) 47.08 µA
c) 2.35mA
d) 2.35
𝐼𝐵 =
𝑉
𝑅𝑏
=
12𝑉
240𝑘Ω
= 47𝑛𝐴
𝐼𝑐 = 𝐵 × 𝐼𝑏 = 47𝑛𝐴 × 50 = 2.35𝑚𝐴
 RESPUESTA CORRECTA: C, 2.35mA

29. 2. Según el siguiente diagrama en el circuito se presenta un
rectificador
a) Limitador de corriente
b) Cuarto de onda
c) Onda completa
d) Media onda.
 RESPUESTA CORRECTA: C, onda completa.

30. 3. Considere las siguientes características sobre
semiconductores:
¿Cuáles de las características enumeradas anteriormente,
corresponden a cristales tipo p?
a) I y III
b) IV y v
c) II y v
d) III y IV
 RESPUESTA CORRECTA: D, III Y IV
i. Dopados con átomos pentavalentes
ii. Exceso de electrones libres
iii. Exceso de huecos
iv. Dopado con átomos trivalentes.

31. 4. Considere el siguiente circuito
En el circuito anterior el capacitor cumple función de
a) Dejar pasar las frecuencias altas
b) Disminuye en gran parte la tensión de Rizo
c) Convertir corriente alterna a corriente directa
d) Dejar pasar solo frecuencias muy bajas y a niveles de
DC
 RESPUESTA CORRECTA:C, convertir corriente alterna
en directa
5. La siguiente figura hace referencia a la
curva característica del dispositivo
electrónico llamado
a) UJT
b) Diac
c) Triac
d) Tiristor
 RESPUESTA CORRECTA: D, tiristor

32. Peritazgo 2008
1. Considere la siguiente figura de un
amplificador operacional:
Cuál es la tensión de salida medida en
voltios, medida por el voltímetro.
a) 2V
b) 4V
c) 6V
d) 8V
 RESPUESTA CORRECTA: A, 2V
𝑉𝑜𝑢𝑡 = 1 +
𝑅2
𝑅1
𝑉𝑜𝑢𝑡 = 1 +
14𝑘Ω
14𝑘Ω
= 2𝑉

33. 2. Considere el siguiente diagrama
Según los datos del diagrama anterior, el valor de IC es
de
a) 47.08nA
b) 47.08µA
c) 2.35mA
d) 2.35A
 RESPUESTA CORRECTA: 2.35mA
𝐼𝐵 =
𝑉
𝑅𝑏
=
12𝑉
240𝑘Ω
= 47𝑛𝐴
𝐼𝑐 = 𝐵 × 𝐼𝑏 = 47𝑛𝐴 × 50 = 2.35𝑚𝐴

34. 3. Según el siguiente
diagrama en el
circuito se presenta
un rectificador
a) Limitador de corriente
b) Cuarto de onda
c) Onda completa
d) Media onda
 RESPUESTA CORRECTA: C, onda completa

35. 4. Considere el siguiente circuito
En el circuito anterior el capacitor cumple función de
a) Dejar pasar las frecuencias altas
b) Disminuye en gran parte la tensión de Rizo
c) Convertir corriente alterna a corriente directa
d) Dejar pasar solo frecuencias muy bajas y a niveles de
DC
 RESPUESTA CORRECTA: D, dejar pasar frecuencias
muy bajas y a niveles de DC

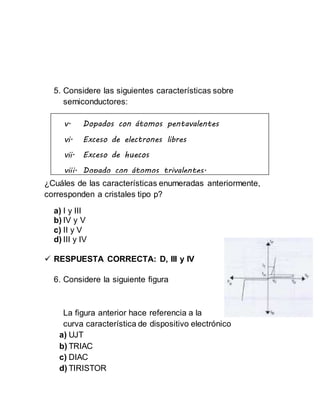

36. 5. Considere las siguientes características sobre
semiconductores:
¿Cuáles de las características enumeradas anteriormente,
corresponden a cristales tipo p?
a) I y III
b) IV y V
c) II y V
d) III y IV
 RESPUESTA CORRECTA: D, III y IV
6. Considere la siguiente figura
La figura anterior hace referencia a la
curva característica de dispositivo electrónico
a) UJT
b) TRIAC
c) DIAC
d) TIRISTOR
v. Dopados con átomos pentavalentes
vi. Exceso de electrones libres
vii. Exceso de huecos
viii. Dopado con átomos trivalentes.

37.  RESPUESTA CORRECTA: D, Triac
7. Considere el siguiente diagrama
El diagrama anterior sobre los amplificadores operacionales
muestra una configuración denominada
a) Inversor
b) Integrador
c) Diferencial
d) No inversor
 RESPUESTA CORRECTA: D, no inversor

38. 8. Observe el
siguiente diagrama de
un IC 555
El diagrama hace referencia al oscilador denominado
a) Puente wion
b) Coipitis
c) Astable
d) Cristal
 RESPUESTA CORRECTA: C, Astable

39. 9. Observe el siguiente diagrama
El diagrama anterior corresponde a un convertidor
analógico digital denominado
a) R2R
b) Escalera
c) Ponderado
d) Aproximaciones sucesivas
 RESPUESTA CORRECTA: B, escalera.
