TRANSISTORES
Transistores de efecto
                                    de campo de unión

                                            JFET

  Transistores de                 El transistor es un dispositivo    Transistores de efecto de campo
efecto de campo                     compuesto de un material         de metal-oxido-semiconductor
                               semiconductor que amplifica una
                    FET         señal o abre o cierra un circuito.
                               Inventado en 1947 en Bell Labs,
                                                                     MESFET
                                 los transistores se han vuelto el
                               principal componente de todos los
                                circuitos digitales, incluidas las
                                computadoras. En la actualidad
                                los microprocesadores contienen
                                      millones de transistores
              Transistores                                           Transistores de efecto de campo
        bipolares de unión                                           de metal-oxido-semiconductor

                             BJT                          MOSFET

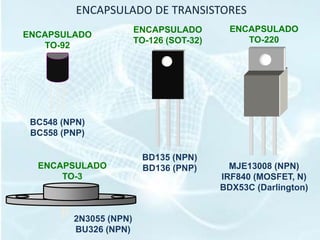

ENCAPSULADO DE TRANSISTORES
                        ENCAPSULADO         ENCAPSULADO
ENCAPSULADO
                        TO-126 (SOT-32)        TO-220
   TO-92




 BC548 (NPN)
 BC558 (PNP)

                         BD135 (NPN)
  ENCAPSULADO            BD136 (PNP)        MJE13008 (NPN)
      TO-3                                IRF840 (MOSFET, N)
                                          BDX53C (Darlington)


         2N3055 (NPN)
         BU326 (NPN)
Transistor PNP: zona
• BJT (Bipolar Junction Transistor)       P, zona N y zona P
• Los    transistores     de    unión
  bipolares, son dispositivos de
  estado sólido de tres terminales,
  núcleo     de       circuitos    de
  conmutación y procesado de
  señal.




              BJT                                                          Transistor NPN: zona
                                                                            N, zona P y zona N


     • Es un dispositivo de tres terminales, equivalente a dos diodos PN unidos en sentido
       opuesto (Emisor, Base y Colector)
     • En función de la situación de las uniones, existen dos tipos: NPN y PNP.
     • La unión correspondiente a la Base-Emisor, se polariza en directa; y la Base Colector
       en inversa. Así, por la unión Base-Colector circula una corriente inversa.
     • En npn, la región de emisor tiene mayor dopaje que la base. Al polarizar la unión
       Base-Emisor en directa, y la Base-Colector en inversa, los electrones libres que
       proceden del emisor llegan a la base, con mucho menor número de huecos, por lo
       que son atraídos por el colector (con alta concentración de impurezas).
CURVA CARACTERÍSTICA


FET
                                            SIMBOLOGÍA




                                                                     CARACTERÍSTICAS
Son dispositivos de estado sólido
Tienen tres o cuatro terminales
Es el campo eléctrico el que controla el flujo de cargas
El flujo de portadores es de un único tipo (o electrones ó huecos)
Pueden funcionar en diferentes regiones de polarización
Son dispositivos gobernados por tensión
La corriente de puerta es prácticamente nula (func. Normal)
DIFERENTES TIPOS DE TRANSISTORES FET
CURVA CARACTERÍSTICA

         JFET
(Junction Field Effect Transistor)




                                            SIMBOLOGÍA




                                                                  CARACTERÍSTICAS
          El transistor de efecto de campo de unión de canal N consiste en un canal
          semiconductor de tipo N con contactos óhmicos en cada extremo , llamados
          drenador y fuente (ó surtidor)
          A los lados del canal hay regiones de material semiconductor                tipo P
          conectadas eléctricamente entre si y al terminal denominado puerta.
          La unión PN entre puerta y el canal es similar a la unión PN de un diodo.
          En las aplicaciones normales , esta unión debe estar polarizada inversamente.
CURVA CARACTERÍSTICA


  MESFET
Metal Semiconductor Field Effect Transistors
                                                            ID        VGS > 0

                                                                     VGS = 0



                                                                                  VGS<0

                                               SIMBOLOGÍA                           VDS



                                                            CARACTERÍSTICAS
             Electrones con alta movilidad
             Canal: semiconductor compuesto (ArGa)
             Puerta: metal
             Interfase puerta canal: unión Schottky
             Dispositivos de alta velocidad
             Funcionamiento similar a JFET
CURVA CARACTERÍSTICA
                                                              ID [mA]
    MOSFET                                               4
                                                                           VGS = 4,5V

                                                                           VGS = 4V
Metal Oxide Semiconductor Field Effect Transistors
                                                         2                  VGS = 3,5V
                                                                            VGS = 3V
                                                                             VGS = 2,5V   VDS [V]
                                                          0        2        4         6
                                                                                  VGS < VTH = 2V
                                                     SIMBOLOGÍA




                                                                  CARACTERÍSTICAS

                El terminal puerta al aire es muy sensible a los ruidos.
                El óxido se puede llegar a perforar por la electricidad estática
                de los dedos. A veces se integran diodos zener de protección.
                Existe un diodo parásito entre fuente y drenador en los
                MOSFET de enriquecimiento.

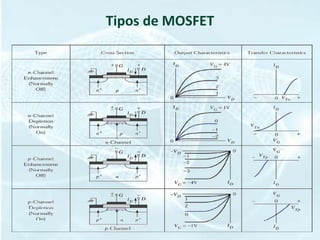

Tipos de MOSFET
