Transistores
- 1.
- 2. COMPAÑIAS QUE VENDEN DISPOSITIVOSELECTRONICOS ASC ELECTRONICA S.A. A Y B INDUSTRIAL Y COMERCIAL LTDA. AG Electrónica S.A . de C.V Componentes profesionales. AD Electronics S.A. Aiko Int. ALFALED.
- 3. TRANSISTOR Es undispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador.
- 4. TIPOS DE TRANSISTORES TRANSISTOR JFET TRANSISTOR MOSFET FOTOTRANSISTOR TRANSISTOR DE CONTACTO PUNTUAL TRANSISTOR DE UNIÓN BIPOLAR
- 5. TRANSISTOR JFET Esun dispositivo electrónico, esto es, un circuito que, según unos valores eléctricos de entrada, reacciona dando unos valores de salida. En el caso de los JFET, al ser transistores de efecto de campo eléctrico, estos valores de entrada son las tensiones eléctricas, en concreto la tensión entre los terminales S (fuente) y G (puerta), VGS. Según este valor, la salida del transistor presentará una curva cara.
- 6. CURVA CARACTERISTICA Tieneuna resistencia de entrada extremadamente alta (casi 100MΩ). No tiene un voltaje de unión cuando se utiliza como conmutador(interruptor). Hasta cierto punto es inmune a la radiación. Es menos ruidoso. Puede operarse para proporcionar una mayor estabilidad térmica.
- 7.
- 8. TRANSISTOR MOSFET Es untransistor utilizado para amplificar o conmutar señales electrónicas ,es el transistor más utilizado en la industria microelectrónica, ya sea en circuitos analógicos o digitales, aunque el transistor de unión bipolar fue mucho más popular en otro tiempo. Prácticamente la totalidad de los microprocesadores comerciales están basados en transistores MOSFET.
- 9. CARACTERISTICAS Constructiva comúna todos los tipos de transistor MOS es que el terminal de puerta (G) está formado por una estructura de tipo Metal/Óxido/Semiconductor. El óxido es aislante, con lo que la corriente de puerta es prácticamente nula, mucho menor que en los JFET. Por ello, los MOS se emplean para tratar señales de muy baja potencia.
- 10.
- 11. FOTOTRANSISTOR Los fototransistoresson sensibles a la radiación electromagnética en frecuencias cercanas a la de la luz visible; debido a esto su flujo de corriente puede ser regulado por medio de la luz incidente. Un fototransistor es, en esencia, lo mismo que un transistor normal, sólo que puede trabajar de 2 maneras diferentes: Como un transistor normal con la corriente de base (IB) (modo común).Como fototransistor, cuando la luz que incide en este elemento hace las veces de corriente de base. (IP)(modo de iluminación).
- 12.
- 13.
- 14. TRANSISTOR DE CONTACTO PUNTUAL Llamado también transistor de punta de contacto, fue el primer transistor capaz de obtener ganancia, inventado en 1947 por J. Bardeen y W. Brattain. Consta de una base de germanio, semiconductor para entonces mejor conocido que la combinación cobre-óxido de cobre, sobre la que sea poyan, muy juntas, dos puntas metálicas que constituyen el emisor y el colector. La corriente de base es capaz de modular la resistencia que se "ve" en el colector, de ahí el nombre de "transfer resistor".
- 15. CARACTERISTICAS Consta deuna base de germanio , semiconductor para entonces mejor conocido que la combinación cobre óxido de cobre , sobre la que se apoyan , muy juntas , dos puntas metálicas que constituyen el emisor y el colector .La corriente de base es capaz de modular la resistencias que se “ve “ en el colector , de ahí el nombre de “transfer resistor” .
- 16.

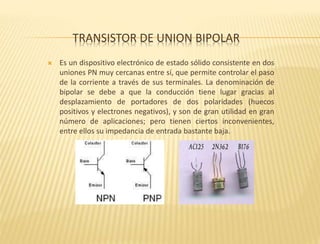

- 17. TRANSISTOR DE UNIONBIPOLAR Es un dispositivo electrónico de estado sólido consistente en dos uniones PN muy cercanas entre sí, que permite controlar el paso de la corriente a través de sus terminales. La denominación de bipolar se debe a que la conducción tiene lugar gracias al desplazamiento de portadores de dos polaridades (huecos positivos y electrones negativos), y son de gran utilidad en gran número de aplicaciones; pero tienen ciertos inconvenientes, entre ellos su impedancia de entrada bastante baja.
