1. Transistores
JFET Y MOSFET

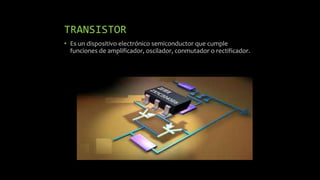

2. TRANSISTOR
• Es un dispositivo electrónico semiconductor que cumple
funciones de amplificador, oscilador, conmutador o rectificador.

3. TIPOS DE TRANSISTORES
 TRANSISTOR JFET
 TRANSISTOR MOSFET
 FOTOTRANSISTOR
 TRANSISTOR DE CONTACTO PUNTUAL
 TRANSISTOR DE UNIÓN BIPOLAR

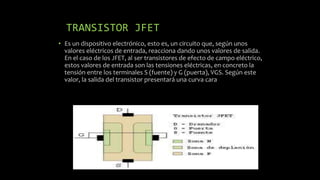

4. TRANSISTOR JFET
• Es un dispositivo electrónico, esto es, un circuito que, según unos
valores eléctricos de entrada, reacciona dando unos valores de salida.
En el caso de los JFET, al ser transistores de efecto de campo eléctrico,
estos valores de entrada son las tensiones eléctricas, en concreto la
tensión entre los terminales S (fuente) y G (puerta), VGS. Según este
valor, la salida del transistor presentará una curva cara

5. CURVA CARACTERISTICA
Tiene una resistencia de entrada extremadamente alta (casi 100MΩ).
No tiene un voltaje de unión cuando se utiliza como
conmutador(interruptor).
Hasta cierto punto es inmune a la radiación.
Es menos ruidoso.
Puede operarse para proporcionar una mayor estabilidad térmica.

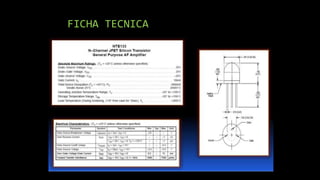

6. FICHA TECNICA

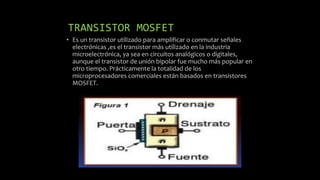

7. TRANSISTOR MOSFET
• Es un transistor utilizado para amplificar o conmutar señales
electrónicas ,es el transistor más utilizado en la industria
microelectrónica, ya sea en circuitos analógicos o digitales,
aunque el transistor de unión bipolar fue mucho más popular en
otro tiempo. Prácticamente la totalidad de los
microprocesadores comerciales están basados en transistores
MOSFET.

8. CARACTERISTICAS
• Constructiva común a todos los tipos de transistor MOS es que
el terminal de puerta (G) está formado por una estructura de
tipo Metal/Óxido/Semiconductor. El óxido es aislante, con lo que
la corriente de puerta es prácticamente nula, mucho menor que
en los JFET. Por ello, los MOS se emplean para tratar señales de
muy baja potencia.

9. FICHA TECNICA

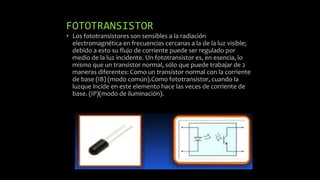

10. FOTOTRANSISTOR
• Los fototransistores son sensibles a la radiación
electromagnética en frecuencias cercanas a la de la luz visible;
debido a esto su flujo de corriente puede ser regulado por
medio de la luz incidente. Un fototransistor es, en esencia, lo
mismo que un transistor normal, sólo que puede trabajar de 2
maneras diferentes: Como un transistor normal con la corriente
de base (IB) (modo común).Como fototransistor, cuando la
luzque incide en este elemento hace las veces de corriente de
base. (IP)(modo de iluminación).

11. CARACTERISTICAS

12. FICHA TECNICA

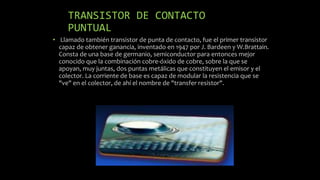

13. TRANSISTOR DE CONTACTO
PUNTUAL
• Llamado también transistor de punta de contacto, fue el primer transistor
capaz de obtener ganancia, inventado en 1947 por J. Bardeen y W.Brattain.
Consta de una base de germanio, semiconductor para entonces mejor
conocido que la combinación cobre-óxido de cobre, sobre la que se
apoyan, muy juntas, dos puntas metálicas que constituyen el emisor y el
colector. La corriente de base es capaz de modular la resistencia que se
"ve" en el colector, de ahí el nombre de "transfer resistor".

14. CARACTERISTICAS
• Consta de una base de germanio , semiconductor para entonces
mejor conocido que la combinación cobre óxido de cobre ,
sobre la que se apoyan , muy juntas , dos puntas metálicas que
constituyen el emisor y el colector . La corriente de base es
capaz de modular la resistencias que se “ve “ en el colector , de
ahí el nombre de “transfer resistor” .

15. FICHA TECNICA

16. TRANSISTOR DE UNION BIPOLAR
• Es un dispositivo electrónico de estado sólido consistente en
dos uniones PN muy cercanas entre sí, que permite controlar el
paso de la corriente a través de sus terminales. La denominación
de bipolar se debe a que la conducción tiene lugar gracias al
desplazamiento de portadores de dos polaridades (huecos
positivos y electrones negativos), y son de gran utilidad en gran
número de aplicaciones; pero tienen ciertos inconvenientes,
entre ellos su impedancia de entrada bastante baja.

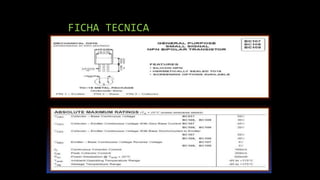

17. FICHA TECNICA

18. CONCLUSION
 Los transistores son unos elementos que han facilitado, en gran medida,
el diseño de los circuitos electrónicos. Se puede comentar que con el
invento de estos dispositivos han dado un giro enorme a nuestras vidas,
ya que en casi todos los aparatos electrónicos se encuentran presentes.
Se conocieron los distintos tipos de transistores, así como su aspecto
físico, su estructura básica y las simbologías utilizadas, pudiendo concluir
que todos son distintos y que por necesidades del hombre se fueron
ideando nuevas formas o nuevos tipos de transistores.
 Además de todos esto, ahora si podremos comprobar o hacer la prueba
de los transistores para conocer si se encuentra en buenas condiciones
para su uso.
