3. TRANSISTOR
• Es un dispositivo electrónico semiconductor que cumple
funciones de amplificador, oscilador, conmutador o rectificador.
TELESUP 2014 3

4. TIPOS DE TRANSISTORES
 TRANSISTOR JFET
 TRANSISTOR MOSFET
 FOTOTRANSISTOR
 TRANSISTOR DE CONTACTO PUNTUAL
 TRANSISTOR DE UNIÓN BIPOLAR
TELESUP 2014 4

5. TRANSISTOR JFET
• Es un dispositivo electrónico, esto es, un circuito que, según unos valores eléctricos
de entrada, reacciona dando unos valores de salida. En el caso de los JFET, al ser
transistores de efecto de campo eléctrico, estos valores de entrada son las
tensiones eléctricas, en concreto la tensión entre los terminales S (fuente) y G
(puerta), VGS. Según este valor, la salida del transistor presentará una curva cara.
TELESUP 2014 5

6. CURVA CARACTERISTICA
 Tiene una resistencia de entrada extremadamente alta (casi 100MΩ).
 No tiene un voltaje de unión cuando se utiliza como
conmutador(interruptor).
 Hasta cierto punto es inmune a la radiación.
 Es menos ruidoso.
 Puede operarse para proporcionar una mayor estabilidad térmica.
TELESUP 2014 6

7. FICHA TECNICA
TELESUP 2014 7

8. TRANSISTOR MOSFET
• Es un transistor utilizado para amplificar o conmutar señales electrónicas ,es
el transistor más utilizado en la industria microelectrónica, ya sea en circuitos
analógicos o digitales, aunque el transistor de unión bipolar fue mucho más
popular en otro tiempo. Prácticamente la totalidad de los microprocesadores
comerciales están basados en transistores MOSFET.
TELESUP 2014 8

9. CARACTERISTICAS
• Constructiva común a todos los tipos de transistor MOS es que el terminal de
puerta (G) está formado por una estructura de tipo
Metal/Óxido/Semiconductor. El óxido es aislante, con lo que la corriente de
puerta es prácticamente nula, mucho menor que en los JFET. Por ello, los MOS
se emplean para tratar señales de muy baja potencia.
TELESUP 2014 9

10. FICHA TECNICA
TELESUP 2014 10

11. FOTOTRANSISTOR
• Los fototransistores son sensibles a la radiación electromagnética en
frecuencias cercanas a la de la luz visible; debido a esto su flujo de corriente
puede ser regulado por medio de la luz incidente. Un fototransistor es, en
esencia, lo mismo que un transistor normal, sólo que puede trabajar de 2
maneras diferentes: Como un transistor normal con la corriente de base (IB)
(modo común).Como fototransistor, cuando la luz que incide en este
elemento hace las veces de corriente de base. (IP)(modo de iluminación).
TELESUP 2014 11

12. CARACTERISTICAS
TELESUP 2014 12

13. FICHA TECNICA
TELESUP 2014 13

14. TRANSISTOR DE CONTACTO PUNTUAL
Llamado también transistor de punta de contacto, fue el primer transistor capaz de obtener
ganancia, inventado en 1947 por J. Bardeen y W. Brattain. Consta de una base de germanio,
semiconductor para entonces mejor conocido que la combinación cobre-óxido de cobre,
sobre la que sea poyan, muy juntas, dos puntas metálicas que constituyen el emisor y el
colector. La corriente de base es capaz de modular la resistencia que se "ve" en el colector,
de ahí el nombre de "transfer resistor".
TELESUP 2014 14

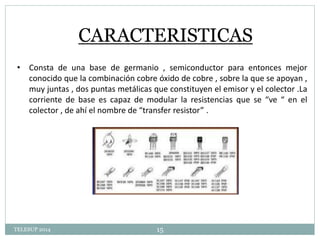

15. CARACTERISTICAS
• Consta de una base de germanio , semiconductor para entonces mejor
conocido que la combinación cobre óxido de cobre , sobre la que se apoyan ,
muy juntas , dos puntas metálicas que constituyen el emisor y el colector .La
corriente de base es capaz de modular la resistencias que se “ve “ en el
colector , de ahí el nombre de “transfer resistor” .
TELESUP 2014 15

16. FICHA TECNICA
TELESUP 2014 16

17. TRANSISTOR DE UNION BIPOLAR
• Es un dispositivo electrónico de estado sólido consistente en dos uniones PN muy
cercanas entre sí, que permite controlar el paso de la corriente a través de sus terminales.
La denominación de bipolar se debe a que la conducción tiene lugar gracias al
desplazamiento de portadores de dos polaridades (huecos positivos y electrones
negativos), y son de gran utilidad en gran número de aplicaciones; pero tienen ciertos
inconvenientes, entre ellos su impedancia de entrada bastante baja.
TELESUP 2014 17

18. FICHA TECNICA
TELESUP 2014 18
