1. INSTITUTO UNIVERSITARIO POLITECNICO
“SANTIAGO MARIÑO”
GAS NATURAL
TIPOS Y EFECTOS DE SUS CONTAMINANTES
Ampliación-Maracaibo
JENNIFER BRACHO
C.I 25.183.366
INGENIERIA EN PETROLEO

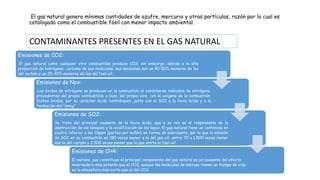

2. El gas natural genera mínimas cantidades de azufre, mercurio y otras partículas, razón por la cual es
catalogado como el combustible fósil con menor impacto ambiental.
Emisiones de CO2:
El gas natural como cualquier otro combustible produce CO2; sin embargo, debido a la alta
proporción de hidrógeno- carbono de sus moléculas, sus emisiones son un 40-50% menores de las
del carbón y un 25-30% menores de las del fuel-oil.
Emisiones de Nox:
Los óxidos de nitrógeno se producen en la combustión al combinarse radicales de nitrógeno,
procedentes del propio combustible o bien, del propio aire, con el oxigeno de la combustión.
Dichos óxidos, por su carácter ácido contribuyen, junto con el SO2 a la lluvia ácida y a la
formación del "smog"
Emisiones de SO2:
Se trata del principal causante de la lluvia ácida, que a su vez es el responsable de la
destrucción de los bosques y la acidificación de los lagos. El gas natural tiene un contenido en
azufre inferior a las 10ppm (partes por millón) en forma de odorizante, por lo que la emisión
de SO2 en su combustión es 150 veces menor a la del gas-oil, entre 70 y 1.500 veces menor
que la del carbón y 2.500 veces menor que la que emite el fuel-oil.
Emisiones de CH4:
El metano, que constituye el principal componente del gas natural es un causante del efecto
invernadero mas potente que el CO2, aunque las moléculas de metano tienen un tiempo de vida
en la atmósfera mas corto que el del CO2.
CONTAMINANTES PRESENTES EN EL GAS NATURAL

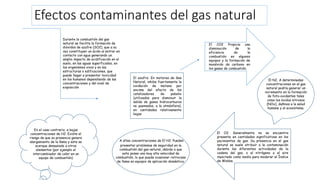

3. Efectos contaminantes del gas natural
Durante la combustión del gas
natural se facilita la formación de
dióxidos de azufre (SO2), que a su
vez constituyen un ácido al entrar en
contacto con agua generando un
amplio impacto de acidificación en el
suelo, en las aguas superficiales, en
los organismos vivos y en las
estructuras o edificaciones, que
puede llegar a presentar toxicidad
en los humanos dependiendo de las
concentraciones y del nivel de
exposición
El azufre. En motores de Gas
Natural, inhibe fuertemente la
oxidación de metano por
encima del efecto de los
catalizadores de paladio
(utilizados para disminuir la
salida de gases hidrocarburos
no quemados, a la atmósfera),
en cantidades relativamente
bajas
El CO2 Propicia una
disminución de la
eficiencia de la
combustión en algunos
equipos y la formación de
monóxido de carbono en
los gases de combustión.
El N2. A determinadas
concentraciones en el gas
natural podría generar un
incremento en la formación
de foto-oxidantes tales
como los óxidos nitrosos
(NOx), dañinos a la salud
humana y al ecosistema.
El O2. Generalmente no se encuentra
presente en cantidades significativas en los
yacimientos de gas. Su presencia en el gas
natural se suele atribuir a la contaminación
durante las diferentes actividades de la
cadena del gas, o al nitrógeno o al aire
inyectado como medio para moderar el Índice
de Wobbe.
A altas concentraciones de El H2. Pueden
presentar problemas de seguridad en la
combustión del gas natural, debido a que
este posee una muy alta velocidad de
combustión, lo que puede ocasionar retroceso
de llama en equipos de aplicación doméstica.
En el caso contrario, a bajas
concentraciones de H2. Existe el
riesgo de que su presencia genera
alargamiento de la llama y esta se
acerque demasiado a otros
elementos (por ejemplo el
intercambiador de calor en un
equipo de combustión)

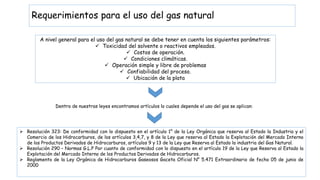

4. Requerimientos para el uso del gas natural
A nivel general para el uso del gas natural se debe tener en cuenta los siguientes parámetros:
 Toxicidad del solvente o reactivos empleados.
 Costos de operación.
 Condiciones climáticas.
 Operación simple y libre de problemas
 Confiabilidad del proceso.
 Ubicación de la plata
Dentro de nuestras leyes encontramos artículos lo cuales depende el uso del gas se aplican:
 Resolución 323: De conformidad con lo dispuesto en el artículo 1° de la Ley Orgánica que reserva al Estado la Industria y el
Comercio de los Hidrocarburos, de los artículos 3,4,7, y 8 de la Ley que reserva al Estado la Explotación del Mercado Interno
de los Productos Derivados de Hidrocarburos, artículos 9 y 13 de la Ley que Reserva al Estado la industria del Gas Natural.
 Resolución 290 – Normas G.L.P Por cuanto de conformidad con lo dispuesto en el artículo 19 de la Ley que Reserva al Estado la
Explotación del Mercado Interno de los Productos Derivados de Hidrocarburos.
 Reglamento de la Ley Orgánica de Hidrocarburos Gaseosos Gaceta Oficial N° 5.471 Extraordinario de fecha 05 de junio de
2000

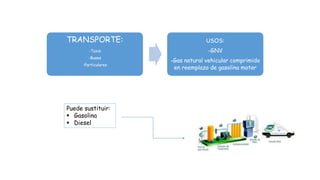

5. TRANSPORTE:
-Taxis
-Buses
-Particulares
USOS:
-GNV
-Gas natural vehicular comprimido
en reemplazo de gasolina motor
Puede sustituir:
 Gasolina
 Diesel

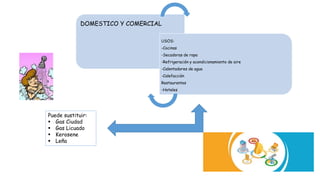

6. DOMESTICO Y COMERCIAL
USOS:
-Cocinas
-Secadoras de ropa
-Refrigeración y acondicionamiento de aire
-Calentadores de agua
-Calefacción
Restaurantes
-Hoteles
Puede sustituir:
 Gas Ciudad
 Gas Licuado
 Kerosene
 Leña

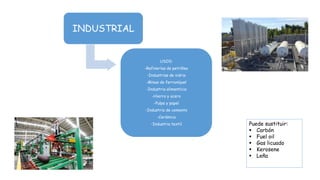

7. INDUSTRIAL
USOS:
-Refinerías de petróleo
-Industrias de vidrio
-Minas de ferroníquel
-Industria alimenticia
-Hierro y acero
-Pulpa y papel
-Industria de cemento
-Cerámica
-Industria textil Puede sustituir:
 Carbón
 Fuel oil
 Gas licuado
 Kerosene
 Leña

8. Esquema de Producción General
La Producción de Gas consiste
en la extracción de gas de
acuerdo con las características
propias de cada yacimiento
Generalmente la presión a la que se
encuentra el gas natural en el subsuelo
es mayor a la atmosférica, lo que
implica que el gas saldrá sin
intervención externa.

9. Uso de los separadores y depuradores como primera etapa de
tratamiento
SEPARADORES:
El propósito esencial de todo separador es liberar la fase deseada
tan completamente de las otras como sea posible, y para esto hay
que seleccionar el proceso físico adecuado. Se diseñan equipos
para separar mezclas de diferentes fases, a saber: gas-líquido,
gas- sólido, líquido-líquido. Una vez en la superficie, el gas natural
es sometido a un proceso de separación de los líquidos (petróleo,
condensado y agua) en recipientes metálicos a presión llamados
separadores. El gas que sale de este proceso es un gas natural
rico. El gas libre no requiere separación, va directamente a
tratamiento Los separadores forman parte de un gran grupo de
equipos que involucran los procesos físicos de separación de fases:
sólidas, líquidas y gaseosas Una vez recolectado, el petróleo crudo
o mezcla de fases (líquida y gas) se somete a una separación
líquido– gas dentro del separador. La separación ocurre a distintos
niveles de presión y temperatura establecidas por las condiciones
del pozo de donde provenga el fluido de trabajo. Después de la
separación, el gas sale por la parte superior del recipiente y el
líquido por la inferior para posteriormente pasar a las siguientes
etapas. Es importante señalar que las presiones de trabajo son
mantenidas por los instrumentos de control del separador.

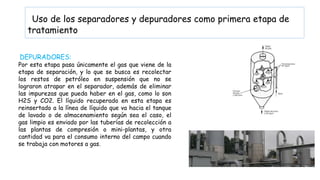

10. Uso de los separadores y depuradores como primera etapa de
tratamiento
DEPURADORES:
Por esta etapa pasa únicamente el gas que viene de la
etapa de separación, y lo que se busca es recolectar
los restos de petróleo en suspensión que no se
lograron atrapar en el separador, además de eliminar
las impurezas que pueda haber en el gas, como lo son
H2S y CO2. El líquido recuperado en esta etapa es
reinsertado a la línea de líquido que va hacia el tanque
de lavado o de almacenamiento según sea el caso, el
gas limpio es enviado por las tuberías de recolección a
las plantas de compresión o mini-plantas, y otra
cantidad va para el consumo interno del campo cuando
se trabaja con motores a gas.

11. ¡GRACIAS!
