Este documento proporciona instrucciones para trazar el patrón básico de un polo, incluyendo los pasos para desarrollar el contorno delantero y trasero juntos, marcar las medidas de busto, largo, sisa y espalda, y unir las líneas con reglas curvas y rectas. También explica cómo codificar el patrón con datos como el código, nombre, talla, orientación de la fibra textil y otros detalles para su fácil identificación y uso.

1. 1
TRAZO DEL PATRÓN
DEL POLO BÁSICO DE
DAMA
INSTITUCIÓN EDUCATIVA
“DOMINGO MANDAMIENTO
SIPÁN”
Área : Educación Para el Trabajo
Especialidad : Confección Textil

2. 2
Recuerda que debes
contar con el equipo
necesario antes de
empezar a trabajar
MATERIALES Y EQUIPOS

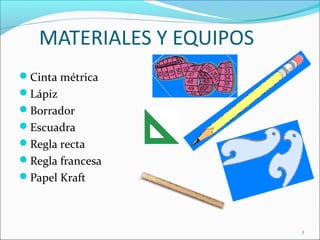

3. MATERIALES Y EQUIPOS
Cinta métrica
Lápiz
Borrador
Escuadra
Regla recta
Regla francesa
Papel Kraft
3

4. ABREVIATURA Y SIGNOS
RC.= Regla curva.
PTT. = Para todas las tallas
Esp.=Espalda
Del = Delantero
LR. Línea recta
Cad. Cadera
Cint. = Cintura
Rod. = Rodilla
M/P = Molde patrón
4
 Escuadra = 
 Angulo recto = L
 Cortar =
 Unión = U
 Hacia arriba = 
 Hacia abajo = 
 Hacia la derecha = 
 Hacia la izquierda = 
 Línea inclinada = /
 Sentido del trazo:

5. 5

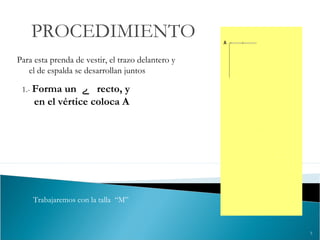

PROCEDIMIENTO
Para esta prenda de vestir, el trazo delantero y
el de espalda se desarrollan juntos
1.- Forma un ‫ے‬ recto, y
en el vértice coloca A
Trabajaremos con la talla “M”

6. 6

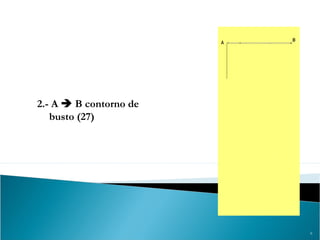

2.- A  B contorno de
busto (27)

7. 7
3.- A  D largo de polo (65)
4.- D  C

8. 8

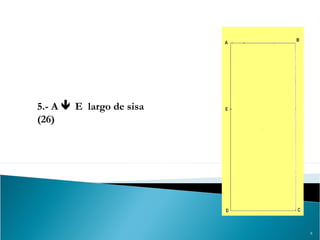

5.- A  E largo de sisa
(26)

9. 9
6.- F  E

10. 10
7.- B  en G Ancho
de espalda

11. 11
8.- G   H

12. 12
9.- G  I es 3 cm. (ptt)

13. 13
10.- J es ½ I-H

14. 14
11.- J K es 1 cm.

15. 15
12.- H  L es 4,5 cm (ptt)

16. 16

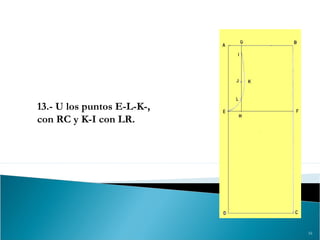

13.- U los puntos E-L-K-,
con RC y K-I con LR.

17. 17
14.- B  LL es largo de
escote delantero (10)

18. 18

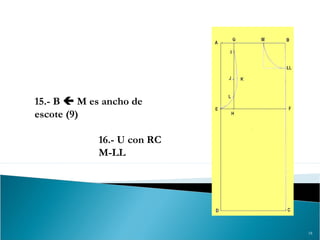

15.- B  M es ancho de
escote (9)
16.- U con RC
M-LL

19. 19

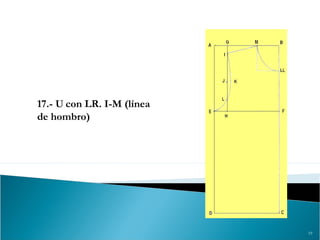

17.- U con LR. I-M (línea
de hombro)

20. 20
18.- B  N es 2 cm.
19.- U M-
N con RC

21. 21
CODIFICACIÓN DEL PATRÓN
Recuerda que hay una serie
de datos, marcas, claves que
se indican en el molde
patrón para su fácil
identificación y empleo

22. 22

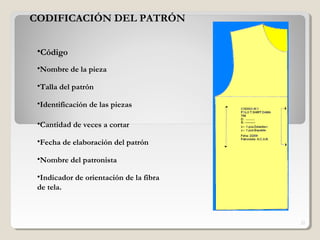

CODIFICACIÓN DEL PATRÓN
•Código
•Nombre de la pieza
•Talla del patrón
•Identificación de las piezas
•Cantidad de veces a cortar
•Fecha de elaboración del patrón
•Nombre del patronista
•Indicador de orientación de la fibra
de tela.

23. 23
