Este documento presenta los conceptos de vectores y la suma de vectores utilizando el método del paralelogramo y del triángulo. Explica cómo resolver problemas de fuerzas aplicadas a una partícula usando estos métodos gráficos o soluciones trigonométricas como la ley de los cosenos y la ley de los senos. También presenta un ejemplo numérico de la suma de dos fuerzas aplicadas a un perno y asigna una tarea de completar ejercicios relacionados en un libro de texto.

1. Presentación 1Prof. JCEnriquezPl. Villa de Seris

2. FUERZA SOBRE UNA PARTICULA

5. VECTORES

6. SUMA DE VECTORES

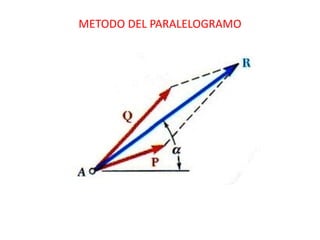

7. METODO DEL PARALELOGRAMO

8. METODO DEL TRIANGULO

9. Problema 1:Dos fuerzas P y Q actúan sobre un perno A. Determine su resultante

10. Método del Paralelogramo

11. Método del triángulo

12. Para la suma de vectores ya sea por el método del paralelogramo como por el método del triángulo es necesario su graficación utilizando un transportador, regla y el uso de una escala adecuadaPor ejemplo: 1cm: 10 N, 1cm: 5 N

13. Solución TrigonométricaLey de los cosenos:1)Dos lados y el ángulo opuesto a alguno de ellos. 2) Dos ángulos y un lado.

15. SUSTITUYENDO VALORES

16. Ley de los senosDos lados y el ángulo opuesto a uno de ellosDos ángulos y un lado

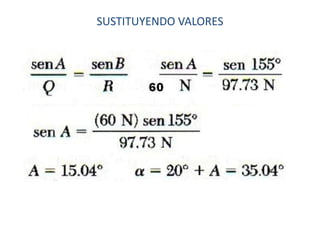

17. SUSTITUYENDO VALORES

18. Problema 2

19. Para la solución gráfica ya sea por el método del paralelogramo y del triángulo es necesario realizarla con regla y transportador y escogiendo una escala adecuada.1 cm=1000 lb ( chico)1cm= 500 lb (adecuado)T1=3700 lb T2=2600 lb

21. Solución Trigonométrica

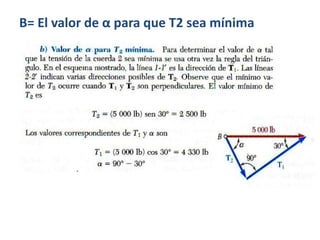

22. B= El valor de α para que T2 sea mínima

23. TAREAREALIZAR LOS EJERCICIOSPAG 42-43EJERCICIOS 2.3,2.7,2.8
