Plan de Trabajo UBS Tanque Séptico Mejorado
AUTORES:
Diego Raúl Esparraga Arévalo
Miguel David Pinedo Piña
Jorge Luis Bardalez Tuesta
Jhon Elvis Oblitas Ochoa
Jhon Eyder Huancas Peña
Geisen Eliaser Velásquez López
Docente:
Ing. Sanitario: Marco Antonio Ramírez Pérez
MOYOBAMBA - PERÚ
2022

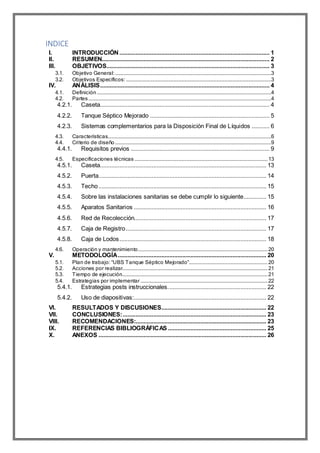

INDICE
I. INTRODUCCIÓN ............................................................................................. 1
II. RESUMEN........................................................................................................ 2
III. OBJETIVOS..................................................................................................... 3
3.1. Objetivo General:.................................................................................................................................3
3.2. Objetivos Específicos:........................................................................................................................3
IV. ANÁLISIS......................................................................................................... 4
4.1. Definición................................................................................................................................................4
4.2. Partes.......................................................................................................................................................4
4.2.1. Caseta......................................................................................................... 4
4.2.2. Tanque Séptico Mejorado .......................................................................... 5
4.2.3. Sistemas complementarios para la Disposición Final de Líquidos ........... 6
4.3. Características.......................................................................................................................................6
4.4. Criterio de diseño .................................................................................................................................9
4.4.1. Requisitos previos ...................................................................................... 9
4.5. Especificaciones técnicas..............................................................................................................13
4.5.1. Caseta....................................................................................................... 13
4.5.2. Puerta........................................................................................................ 14
4.5.3. Techo........................................................................................................ 15
4.5.4. Sobre las instalaciones sanitarias se debe cumplir lo siguiente.............. 15
4.5.5. Aparatos Sanitarios .................................................................................. 16
4.5.6. Red de Recolección.................................................................................. 17
4.5.7. Caja de Registro....................................................................................... 17
4.5.8. Caja de Lodos........................................................................................... 18
4.6. Operación y mantenimiento...........................................................................................................20
V. METODOLOGÍA............................................................................................ 20
5.1. Plan de trabajo: “UBS Tanque Séptico Mejorado”.................................................................20
5.2. Acciones por realizar........................................................................................................................21
5.3. Tiempo de ejecución........................................................................................................................21
5.4. Estrategias por implementar .........................................................................................................22
5.4.1. Estrategias posts instruccionales............................................................. 22
5.4.2. Uso de diapositivas:.................................................................................. 22
VI. RESULTADOS Y DISCUSIONES................................................................. 22
VII. CONCLUSIONES:......................................................................................... 23
VIII. RECOMENDACIONES:................................................................................. 23
IX. REFERENCIAS BIBLIOGRÁFICAS ............................................................. 25
X. ANEXOS ........................................................................................................ 26

1

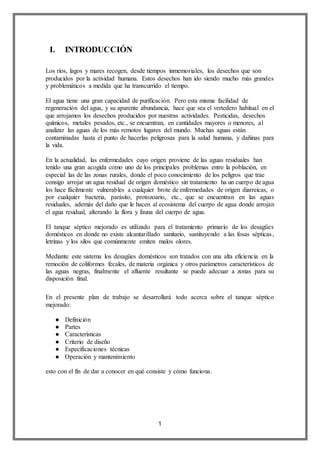

I. INTRODUCCIÓN
Los ríos, lagos y mares recogen, desde tiempos inmemoriales, los desechos que son
producidos por la actividad humana. Estos desechos han ido siendo mucho más grandes
y problemáticos a medida que ha transcurrido el tiempo.
El agua tiene una gran capacidad de purificación. Pero esta misma facilidad de
regeneración del agua, y su aparente abundancia, hace que sea el vertedero habitual en el
que arrojamos los desechos producidos por nuestras actividades. Pesticidas, desechos
químicos, metales pesados, etc., se encuentran, en cantidades mayores o menores, al
analizar las aguas de los más remotos lugares del mundo. Muchas aguas están
contaminadas hasta el punto de hacerlas peligrosas para la salud humana, y dañinas para
la vida.
En la actualidad, las enfermedades cuyo origen proviene de las aguas residuales han
tenido una gran acogida como uno de los principales problemas entre la población, en
especial las de las zonas rurales, donde el poco conocimiento de los peligros que trae
consigo arrojar un agua residual de origen doméstico sin tratamiento ha un cuerpo de agua
los hace fácilmente vulnerables a cualquier brote de enfermedades de origen diarreicas, o
por cualquier bacteria, parásito, protozoario, etc., que se encuentran en las aguas
residuales, además del daño que le hacen al ecosistema del cuerpo de agua donde arrojan
el agua residual, alterando la flora y fauna del cuerpo de agua.
El tanque séptico mejorado es utilizado para el tratamiento primario de los desagües
domésticos en donde no existe alcantarillado sanitario, sustituyendo a las fosas sépticas,
letrinas y los silos que comúnmente emiten malos olores.
Mediante este sistema los desagües domésticos son tratados con una alta eficiencia en la
remoción de coliformes fecales, de materia orgánica y otros parámetros característicos de
las aguas negras, finalmente el afluente resultante se puede adecuar a zonas para su
disposición final.
En el presente plan de trabajo se desarrollará todo acerca sobre el tanque séptico
mejorado:
● Definición
● Partes
● Características
● Criterio de diseño
● Especificaciones técnicas
● Operación y mantenimiento
esto con el fin de dar a conocer en qué consiste y cómo funciona.

2

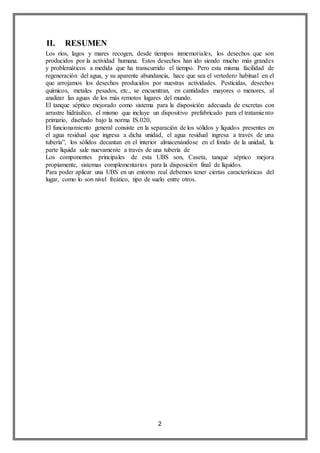

II. RESUMEN
Los ríos, lagos y mares recogen, desde tiempos inmemoriales, los desechos que son
producidos por la actividad humana. Estos desechos han ido siendo mucho más grandes
y problemáticos a medida que ha transcurrido el tiempo. Pero esta misma facilidad de
regeneración del agua, y su aparente abundancia, hace que sea el vertedero habitual en el
que arrojamos los desechos producidos por nuestras actividades. Pesticidas, desechos
químicos, metales pesados, etc., se encuentran, en cantidades mayores o menores, al
analizar las aguas de los más remotos lugares del mundo.
El tanque séptico mejorado como sistema para la disposición adecuada de excretas con
arrastre hidráulico, el mismo que incluye un dispositivo prefabricado para el tratamiento
primario, diseñado bajo la norma IS.020,
El funcionamiento general consiste en la separación de los sólidos y líquidos presentes en
el agua residual que ingresa a dicha unidad, el agua residual ingresa a través de una
tubería”, los sólidos decantan en el interior almacenándose en el fondo de la unidad, la
parte líquida sale nuevamente a través de una tubería de
Los componentes principales de esta UBS son, Caseta, tanque séptico mejora
propiamente, sistemas complementarios para la disposición final de líquidos.
Para poder aplicar una UBS en un entorno real debemos tener ciertas características del
lugar, como lo son nivel freático, tipo de suelo entre otros.

3
III. OBJETIVOS
3.1. Objetivo General:
 Establecer los criterios generales de diseño, construcción y operación de un tanque
séptico, como una alternativa para el tratamiento de aguas residuales.
3.2. Objetivos Específicos:
 Dar a conocer en qué consiste una UBS Tanque séptico Mejorado.
 Conocer el funcionamiento de cada una de las partes de una UBS Tanque Séptico
Mejorado.
 Detallar las características de una UBS Tanque séptico Mejorado-
 Conocer y analizar los criterios de diseño detallados en la RM-192-2018-
VIVIENDA.
 Analizar las especificaciones técnicas de una UBS Tanque Séptico Mejorado.
 Conocer la Operación y mantenimiento de una UBS Tanque Séptico Mejorado.

4
IV. ANÁLISIS
4.1. Definición
Es sistema para la disposición adecuada de excretas con arrastre hidráulico, el mismo que
incluye un dispositivo prefabricado para el tratamiento primario, diseñado bajo la norma
IS.020 Tanque Séptico, el cual consiste en la separación de los sólidos y líquidos
presentes en el agua residual que ingresa a dicha unidad.
El agua residual ingresa a través de una tubería de PVC de 4”, los sólidos decantan en el
interior almacenándose en el fondo de la unidad, la parte líquida sale nuevamente a través
de una tubería de 2” por el lado opuesto de la entrada al dispositivo; los sólidos retenidos
en el fondo se degradan hasta convertirse en líquido al cabo de 18 meses, éstos son
extraídos mediante la apertura de una válvula de PVC de 2”. La textura del lodo digerido
es fluida, tanto que puede filtrarse dentro de una caja habilitada para tal efecto. Los
líquidos antes de salir hacia la zona de filtración pasan por un filtro, que permite mejorar
aún más su calidad antes de ser filtradas en el suelo.

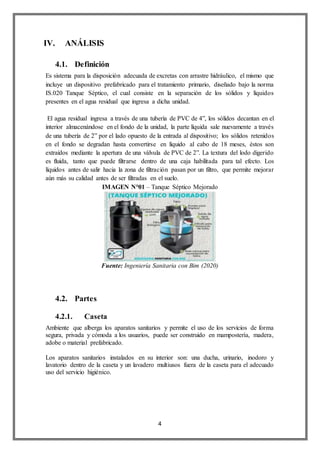

IMAGEN N°01 – Tanque Séptico Mejorado
Fuente: Ingeniería Sanitaria con Bim (2020)
4.2. Partes
4.2.1. Caseta
Ambiente que alberga los aparatos sanitarios y permite el uso de los servicios de forma
segura, privada y cómoda a los usuarios, puede ser construido en mampostería, madera,
adobe o material prefabricado.
Los aparatos sanitarios instalados en su interior son: una ducha, urinario, inodoro y
lavatorio dentro de la caseta y un lavadero multiusos fuera de la caseta para el adecuado
uso del servicio higiénico.

5

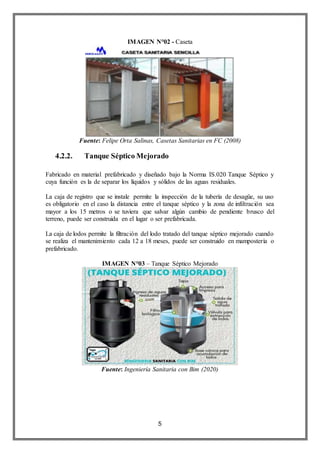

IMAGEN N°02 - Caseta
Fuente: Felipe Orta Salinas, Casetas Sanitarias en FC (2008)
4.2.2. Tanque Séptico Mejorado
Fabricado en material prefabricado y diseñado bajo la Norma IS.020 Tanque Séptico y
cuya función es la de separar los líquidos y sólidos de las aguas residuales.
La caja de registro que se instale permite la inspección de la tubería de desagüe, su uso
es obligatorio en el caso la distancia entre el tanque séptico y la zona de infiltración sea
mayor a los 15 metros o se tuviera que salvar algún cambio de pendiente brusco del
terreno, puede ser construida en el lugar o ser prefabricada.
La caja de lodos permite la filtración del lodo tratado del tanque séptico mejorado cuando
se realiza el mantenimiento cada 12 a 18 meses, puede ser construido en mampostería o
prefabricado.
IMAGEN N°03 – Tanque Séptico Mejorado
Fuente: Ingeniería Sanitaria con Bim (2020)

6
4.2.3. Sistemas complementarios para la DisposiciónFinalde
Líquidos
Compuesto por dos tipos de sistemas de infiltración de los efluentes, los tipos de
infiltración son Pozo de Absorción (PA) y Zanja de Percolación (ZP), en ambos casos
para su selección es obligatorio el desarrollo de un test de percolación del suelo para
determinar su permeabilidad.

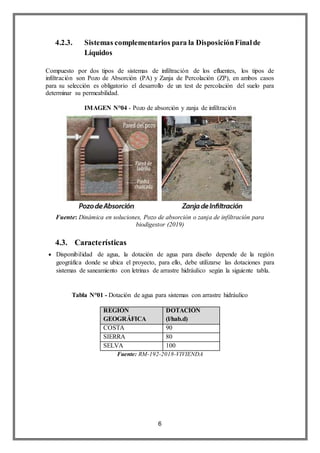

IMAGEN N°04 - Pozo de absorción y zanja de infiltración
Fuente: Dinámica en soluciones, Pozo de absorción o zanja de infiltración para
biodigestor (2019)
4.3. Características
 Disponibilidad de agua, la dotación de agua para diseño depende de la región
geográfica donde se ubica el proyecto, para ello, debe utilizarse las dotaciones para
sistemas de saneamiento con letrinas de arrastre hidráulico según la siguiente tabla.
Tabla N°01 - Dotación de agua para sistemas con arrastre hidráulico
Fuente: RM-192-2018-VIVIENDA
REGIÓN
GEOGRÁFICA
DOTACIÓN
(l/hab.d)
COSTA 90
SIERRA 80
SELVA 100

7

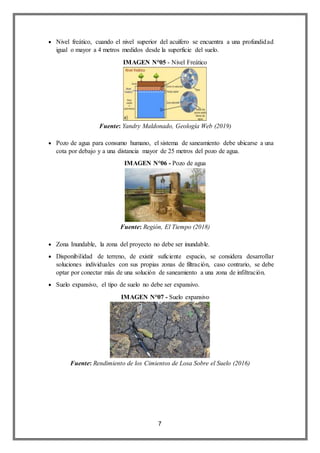

 Nivel freático, cuando el nivel superior del acuífero se encuentra a una profundidad
igual o mayor a 4 metros medidos desde la superficie del suelo.
IMAGEN N°05 - Nivel Freático
Fuente: Yandry Maldonado, Geología Web (2019)
 Pozo de agua para consumo humano, el sistema de saneamiento debe ubicarse a una
cota por debajo y a una distancia mayor de 25 metros del pozo de agua.
IMAGEN N°06 - Pozo de agua
Fuente: Región, El Tiempo (2018)
 Zona Inundable, la zona del proyecto no debe ser inundable.
 Disponibilidad de terreno, de existir suficiente espacio, se considera desarrollar
soluciones individuales con sus propias zonas de filtración, caso contrario, se debe
optar por conectar más de una solución de saneamiento a una zona de infiltración.
 Suelo expansivo, el tipo de suelo no debe ser expansivo.
IMAGEN N°07 - Suelo expansivo
Fuente: Rendimiento de los Cimientos de Losa Sobre el Suelo (2016)

8

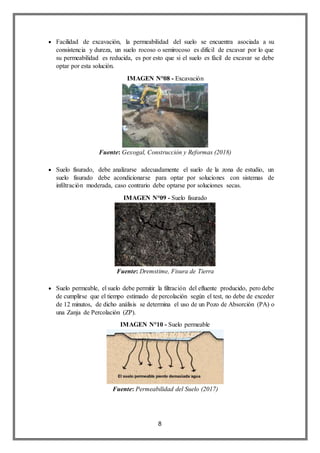

 Facilidad de excavación, la permeabilidad del suelo se encuentra asociada a su
consistencia y dureza, un suelo rocoso o semirocoso es difícil de excavar por lo que
su permeabilidad es reducida, es por esto que si el suelo es fácil de excavar se debe
optar por esta solución.
IMAGEN N°08 - Excavación
Fuente: Gexogal, Construcción y Reformas (2018)
 Suelo fisurado, debe analizarse adecuadamente el suelo de la zona de estudio, un
suelo fisurado debe acondicionarse para optar por soluciones con sistemas de
infiltración moderada, caso contrario debe optarse por soluciones secas.
IMAGEN N°09 - Suelo fisurado
Fuente: Dremstime, Fisura de Tierra
 Suelo permeable, el suelo debe permitir la filtración del efluente producido, pero debe
de cumplirse que el tiempo estimado de percolación según el test, no debe de exceder
de 12 minutos, de dicho análisis se determina el uso de un Pozo de Absorción (PA) o
una Zanja de Percolación (ZP).
IMAGEN N°10 - Suelo permeable
Fuente: Permeabilidad del Suelo (2017)

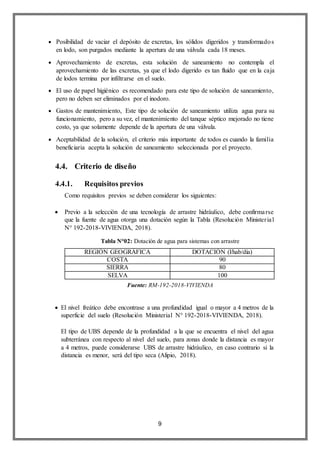

9
 Posibilidad de vaciar el depósito de excretas, los sólidos digeridos y transformados
en lodo, son purgados mediante la apertura de una válvula cada 18 meses.
 Aprovechamiento de excretas, esta solución de saneamiento no contempla el
aprovechamiento de las excretas, ya que el lodo digerido es tan fluido que en la caja
de lodos termina por infiltrarse en el suelo.
 El uso de papel higiénico es recomendado para este tipo de solución de saneamiento,
pero no deben ser eliminados por el inodoro.
 Gastos de mantenimiento, Este tipo de solución de saneamiento utiliza agua para su
funcionamiento, pero a su vez, el mantenimiento del tanque séptico mejorado no tiene
costo, ya que solamente depende de la apertura de una válvula.
 Aceptabilidad de la solución, el criterio más importante de todos es cuando la familia
beneficiaria acepta la solución de saneamiento seleccionada por el proyecto.
4.4. Criterio de diseño
4.4.1. Requisitos previos
Como requisitos previos se deben considerar los siguientes:
 Previo a la selección de una tecnología de arrastre hidráulico, debe confirmarse
que la fuente de agua otorga una dotación según la Tabla (Resolución Ministerial
N° 192-2018-VIVIENDA, 2018).
REGIÓN GEOGRÁFICA DOTACIÓN (l/hab/día)
COSTA 90
SIERRA 80
SELVA 100
 El nivel freático debe encontrase a una profundidad igual o mayor a 4 metros de la
superficie del suelo (Resolución Ministerial N° 192-2018-VIVIENDA, 2018).
El tipo de UBS depende de la profundidad a la que se encuentra el nivel del agua
subterránea con respecto al nivel del suelo, para zonas donde la distancia es mayor
a 4 metros, puede considerarse UBS de arrastre hidráulico, en caso contrario si la
distancia es menor, será del tipo seca (Alipio, 2018).
Tabla N°02: Dotación de agua para sistemas con arrastre
hidráulico
Fuente: RM-192-2018-VIVIENDA

10
 La estructura del tanque séptico mejorado puede instalarse anexa a los servicios
higiénicos o a la vivienda. La caseta de la UBS-TSM puede ubicarse anexa a la
vivienda (Resolución Ministerial N° 192-2018-VIVIENDA, 2018).
 El tanque séptico mejorado debe instalarse con la parte superior del techo a 0,05
metros sobre el nivel del terreno. La cota de salida del tanque séptico estará a 0,05
m por debajo de la cota de entrada, para evitar represamientos (Norma Técnica
I.S. 020 , 2006).
Debe permitir el ingreso de las aguas residuales provenientes de los servicios
higiénicos instalados y la salida sólo de la parte líquida de las aguas residuales.
Alcanzar un nivel de remoción de coliformes fecales de un 90% como mínimo,
quedando demostrado a través de los resultados emitidos por un laboratorio
acreditado por INACAL (Resolución Ministerial N° 192-2018-VIVIENDA,
2018).
Imagen N°11: Nivel
freático
Fuente: Estudio comparativo de las unidades básicas de saneamiento de arrastre
hidráulico con biodigestor-Jossy Fiorella Moreno
Imagen N°12: UBS con Tanque Séptico
Mejorado
Fuente: UBS-TSM, Sanitary Engineer

11

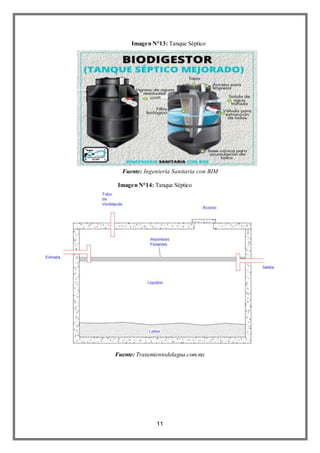

Imagen N°13: Tanque Séptico
Mejorado
Fuente: Ingeniería Sanitaria con BIM
Imagen N°14: Tanque Séptico
Mejorado
Fuente: Tratamientodelagua.com.mx

12

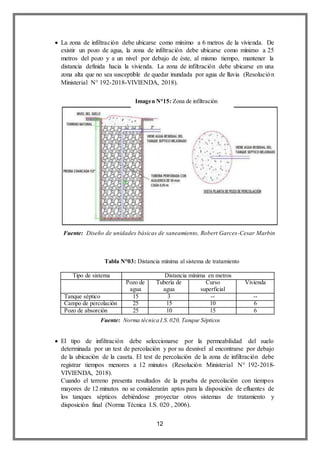

 La zona de infiltración debe ubicarse como mínimo a 6 metros de la vivienda. De
existir un pozo de agua, la zona de infiltración debe ubicarse como mínimo a 25
metros del pozo y a un nivel por debajo de éste, al mismo tiempo, mantener la
distancia definida hacia la vivienda. La zona de infiltración debe ubicarse en una
zona alta que no sea susceptible de quedar inundada por agua de lluvia (Resolución
Ministerial N° 192-2018-VIVIENDA, 2018).
Tipo de sistema Distancia mínima en metros
Pozo de
agua
Tubería de
agua
Curso
superficial
Vivienda
Tanque séptico 15 3 -- --
Campo de percolación 25 15 10 6
Pozo de absorción 25 10 15 6
 El tipo de infiltración debe seleccionarse por la permeabilidad del suelo
determinada por un test de percolación y por su desnivel al encontrarse por debajo
de la ubicación de la caseta. El test de percolación de la zona de infiltración debe
registrar tiempos menores a 12 minutos (Resolución Ministerial N° 192-2018-
VIVIENDA, 2018).
Cuando el terreno presenta resultados de la prueba de percolación con tiempos
mayores de 12 minutos no se considerarán aptos para la disposición de efluentes de
los tanques sépticos debiéndose proyectar otros sistemas de tratamiento y
disposición final (Norma Técnica I.S. 020 , 2006).
Imagen N°15: Zona de infiltración
Fuente: Diseño de unidades básicas de saneamiento, Robert Garces-Cesar Marbin
Lizama
Tabla N°03: Distancia mínima al sistema de tratamiento
Fuente: Norma técnica I.S.020, Tanque Sépticos

13

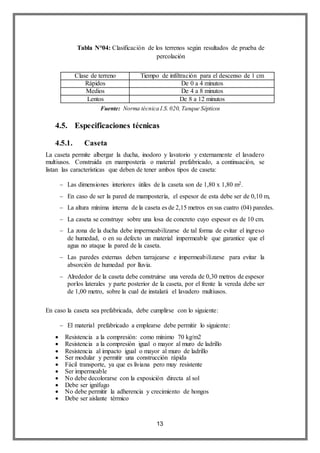

Clase de terreno Tiempo de infiltración para el descenso de 1 cm
Rápidos De 0 a 4 minutos
Medios De 4 a 8 minutos
Lentos De 8 a 12 minutos
4.5. Especificaciones técnicas
4.5.1. Caseta
La caseta permite albergar la ducha, inodoro y lavatorio y externamente el lavadero
multiusos. Construida en mampostería o material prefabricado, a continuación, se
listan las características que deben de tener ambos tipos de caseta:
 Las dimensiones interiores útiles de la caseta son de 1,80 x 1,80 m2.
 En caso de ser la pared de mampostería, el espesor de esta debe ser de 0,10 m,
 La altura mínima interna de la caseta es de 2,15 metros en sus cuatro (04) paredes.
 La caseta se construye sobre una losa de concreto cuyo espesor es de 10 cm.
 La zona de la ducha debe impermeabilizarse de tal forma de evitar el ingreso
de humedad, o en su defecto un material impermeable que garantice que el
agua no ataque la pared de la caseta.
 Las paredes externas deben tarrajearse e impermeabilizarse para evitar la
absorción de humedad por lluvia.
 Alrededor de la caseta debe construirse una vereda de 0,30 metros de espesor
porlos laterales y parte posterior de la caseta, por el frente la vereda debe ser
de 1,00 metro, sobre la cual de instalará el lavadero multiusos.
En caso la caseta sea prefabricada, debe cumplirse con lo siguiente:
 El material prefabricado a emplearse debe permitir lo siguiente:
 Resistencia a la compresión: como mínimo 70 kg/m2
 Resistencia a la compresión igual o mayor al muro de ladrillo
 Resistencia al impacto igual o mayor al muro de ladrillo
 Ser modular y permitir una construcción rápida
 Fácil transporte, ya que es liviana pero muy resistente
 Ser impermeable
 No debe decolorarse con la exposición directa al sol
 Debe ser ignífugo
 No debe permitir la adherencia y crecimiento de hongos
 Debe ser aislante térmico
Tabla N°04: Clasificación de los terrenos según resultados de prueba de
percolación
Fuente: Norma técnica I.S.020, Tanque Sépticos

14

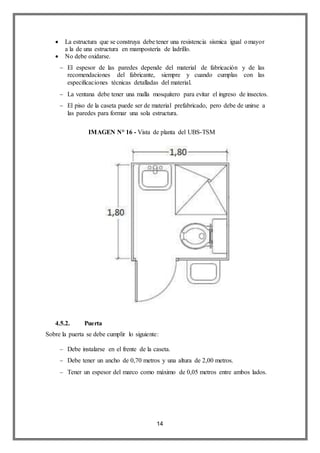

 La estructura que se construya debe tener una resistencia sísmica igual omayor
a la de una estructura en mampostería de ladrillo.
 No debe oxidarse.
 El espesor de las paredes depende del material de fabricación y de las
recomendaciones del fabricante, siempre y cuando cumplas con las
especificaciones técnicas detalladas del material.
 La ventana debe tener una malla mosquitero para evitar el ingreso de insectos.
 El piso de la caseta puede ser de material prefabricado, pero debe de unirse a
las paredes para formar una sola estructura.
IMAGEN N° 16 - Vista de planta del UBS-TSM
4.5.2. Puerta
Sobre la puerta se debe cumplir lo siguiente:
 Debe instalarse en el frente de la caseta.
 Debe tener un ancho de 0,70 metros y una altura de 2,00 metros.
 Tener un espesor del marco como máximo de 0,05 metros entre ambos lados.

15

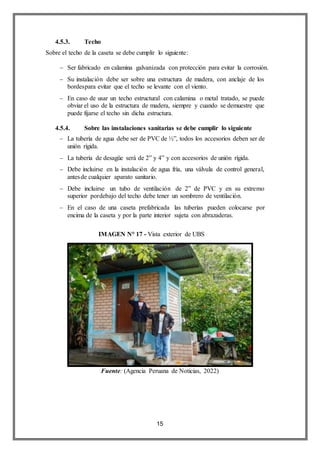

4.5.3. Techo
Sobre el techo de la caseta se debe cumplir lo siguiente:
 Ser fabricado en calamina galvanizada con protección para evitar la corrosión.
 Su instalación debe ser sobre una estructura de madera, con anclaje de los
bordespara evitar que el techo se levante con el viento.
 En caso de usar un techo estructural con calamina o metal tratado, se puede
obviar el uso de la estructura de madera, siempre y cuando se demuestre que
puede fijarse el techo sin dicha estructura.
4.5.4. Sobre las instalaciones sanitarias se debe cumplir lo siguiente
 La tubería de agua debe ser de PVC de ½”, todos los accesorios deben ser de
unión rígida.
 La tubería de desagüe será de 2” y 4” y con accesorios de unión rígida.
 Debe incluirse en la instalación de agua fría, una válvula de control general,
antesde cualquier aparato sanitario.
 Debe incluirse un tubo de ventilación de 2” de PVC y en su extremo
superior pordebajo del techo debe tener un sombrero de ventilación.
 En el caso de una caseta prefabricada las tuberías pueden colocarse por
encima de la caseta y por la parte interior sujeta con abrazaderas.
IMAGEN N° 17 - Vista exterior de UBS
Fuente: (Agencia Peruana de Noticias, 2022)

16

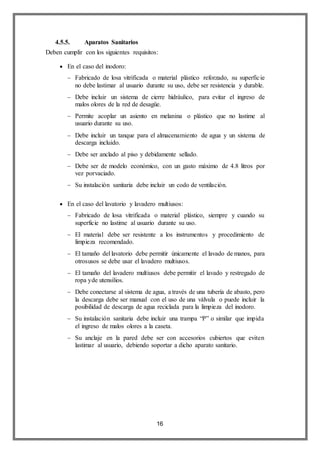

4.5.5. Aparatos Sanitarios
Deben cumplir con los siguientes requisitos:
 En el caso del inodoro:
 Fabricado de losa vitrificada o material plástico reforzado, su superficie
no debe lastimar al usuario durante su uso, debe ser resistencia y durable.
 Debe incluir un sistema de cierre hidráulico, para evitar el ingreso de
malos olores de la red de desagüe.
 Permite acoplar un asiento en melanina o plástico que no lastime al
usuario durante su uso.
 Debe incluir un tanque para el almacenamiento de agua y un sistema de
descarga incluido.
 Debe ser anclado al piso y debidamente sellado.
 Debe ser de modelo económico, con un gasto máximo de 4.8 litros por
vez porvaciado.
 Su instalación sanitaria debe incluir un codo de ventilación.
 En el caso del lavatorio y lavadero multiusos:
 Fabricado de losa vitrificada o material plástico, siempre y cuando su
superficie no lastime al usuario durante su uso.
 El material debe ser resistente a los instrumentos y procedimiento de
limpieza recomendado.
 El tamaño del lavatorio debe permitir únicamente el lavado de manos, para
otrosusos se debe usar el lavadero multiusos.
 El tamaño del lavadero multiusos debe permitir el lavado y restregado de
ropa yde utensilios.
 Debe conectarse al sistema de agua, a través de una tubería de abasto, pero
la descarga debe ser manual con el uso de una válvula o puede incluir la
posibilidad de descarga de agua reciclada para la limpieza del inodoro.
 Su instalación sanitaria debe incluir una trampa “P” o similar que impida
el ingreso de malos olores a la caseta.
 Su anclaje en la pared debe ser con accesorios cubiertos que eviten
lastimar al usuario, debiendo soportar a dicho aparato sanitario.

17

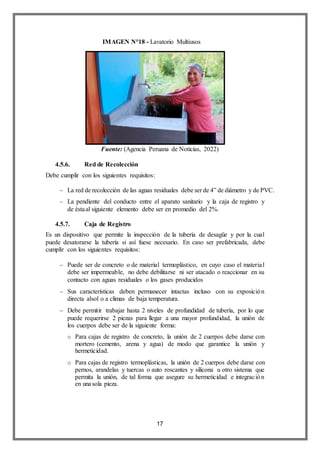

IMAGEN N°18 - Lavatorio Multiusos
Fuente: (Agencia Peruana de Noticias, 2022)
4.5.6. Red de Recolección
Debe cumplir con los siguientes requisitos:
 La red de recolección de las aguas residuales debe ser de 4” de diámetro y de PVC.
 La pendiente del conducto entre el aparato sanitario y la caja de registro y
de éstaal siguiente elemento debe ser en promedio del 2%.
4.5.7. Caja de Registro
Es un dispositivo que permite la inspección de la tubería de desagüe y por la cual
puede desatorarse la tubería si así fuese necesario. En caso ser prefabricada, debe
cumplir con los siguientes requisitos:
 Puede ser de concreto o de material termoplástico, en cuyo caso el material
debe ser impermeable, no debe debilitarse ni ser atacado o reaccionar en su
contacto con aguas residuales o los gases producidos
 Sus características deben permanecer intactas incluso con su exposición
directa alsol o a climas de baja temperatura.
 Debe permitir trabajar hasta 2 niveles de profundidad de tubería, por lo que
puede requerirse 2 piezas para llegar a una mayor profundidad, la unión de
los cuerpos debe ser de la siguiente forma:
o Para cajas de registro de concreto, la unión de 2 cuerpos debe darse con
mortero (cemento, arena y agua) de modo que garantice la unión y
hermeticidad.
o Para cajas de registro termoplásticas, la unión de 2 cuerpos debe darse con
pernos, arandelas y tuercas o auto roscantes y silicona u otro sistema que
permita la unión, de tal forma que asegure su hermeticidad e integración
en unasola pieza.

18
 Las dimensiones internas de las cajas de registro deben ser las siguientes:
o Para cajas de registro de concreto, al ser paredes verticales, estas serán de
0,50m de largo y 0,30 m de ancho.
o Para cajas de registro termoplásticas, se permitirá pared inclinada, las
dimensiones internas deben tener las siguientes medidas: de largo entre
0,50 y 0,55 metros y de ancho entre 0,30 y 0,35 metros
 Debe ubicarse entre la caseta y el tanque séptico mejorado, cuando exista una
distancia mayor a 15 metros o cuando deba salvarse un desnivel pronunciado.
 La parte superior de la caja de registro debe quedar a 3 cm por encima del
nivel delterreno para permitir su rápida ubicación y para las actividades de
mantenimiento.
4.5.8. Caja de Lodos
Estructura que permite el acceso a la válvula para la purga de lodos tratados para
posterior filtración en el suelo, puede ser de mampostería o de material termoplástico.
Debe cumplir con los siguientes requisitos:
 Su diseño debe permitir la filtración lateral y por fondo del lodo digerido,
dicha estructura puede ser de mampostería o prefabricada con material
termoplástico.
 En caso ser de mampostería:
 Construido con ladrillo de 18 huecos, la posición de los ladrillos permite
unafiltración lateral.
 La estructura no tiene fondo, de tal forma que facilite la filtración por el fondo.
 Las dimensiones internas útiles deben ser de 0,55 metros de largo, 0,35 metros
de ancho y 0,70 metros de profundidad.
 La tapa debe ser en base a una tapa de concreto de 0,70 metros de largo, 0,50
metros de ancho y 0,05 metros de espesor.
 La tapa de concreto debe tener un asa para poder movilizarlas fácilmente.
 El borde del muro de ladrillos debe tarrajearse y poder encajar la tapa de
talforma que hermetice la caja de lodos.
En caso ser de material termoplástico:

19
 El material debe ser impermeable, no debe debilitarse en su contacto con el
desagüe o gases producidos, no debe corroerse, ni podrirse y sus características
deben permanecer intactas incluso con su exposición directa al sol.
 Se permitirá paredes inclinadas, en cuyo cayo las dimensiones internas deben ser
entre 0,50 y 0,55 metros de largo y entre 0,30 m y 0,35 m de ancho, con una
profundidad de 0,70 metros como máximo.
 Las paredes deben tener perforaciones, desde el fondo hasta el nivel que se ubica
la válvula de purga, las dimensiones de los agujeros deben ser de máximo½”
ubicados cada 0,30 metros, formando un enmallado en las cuatro (04) caras de la
caja.
 El conjunto puede ser ensamblado y constar de diversos niveles o cuerpos,
tomando en cuenta que la estructura no debe tener fondo, de tal forma que facilite
la filtración por el fondo.
 La tapa debe ser en base al mismo material termoplástico, y debe estar unido a
la caja de lodos, el ángulo de apertura debe ser más de 90° para que facilite el
proceso de limpieza.

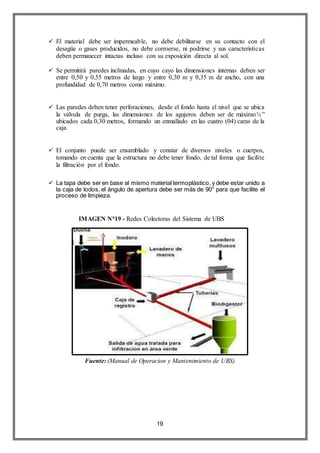

IMAGEN N°19 - Redes Colectoras del Sistema de UBS
Fuente: (Manual de Operacion y Mantenimiento de UBS)

20

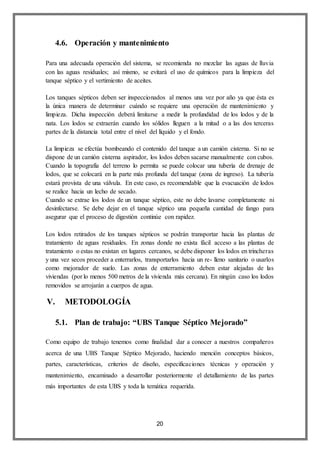

4.6. Operación y mantenimiento
Para una adecuada operación del sistema, se recomienda no mezclar las aguas de lluvia
con las aguas residuales; así mismo, se evitará el uso de químicos para la limpieza del
tanque séptico y el vertimiento de aceites.
Los tanques sépticos deben ser inspeccionados al menos una vez por año ya que ésta es
la única manera de determinar cuándo se requiere una operación de mantenimiento y
limpieza. Dicha inspección deberá limitarse a medir la profundidad de los lodos y de la
nata. Los lodos se extraerán cuando los sólidos lleguen a la mitad o a las dos terceras
partes de la distancia total entre el nivel del líquido y el fondo.
La limpieza se efectúa bombeando el contenido del tanque a un camión cisterna. Si no se
dispone de un camión cisterna aspirador, los lodos deben sacarse manualmente con cubos.
Cuando la topografía del terreno lo permita se puede colocar una tubería de drenaje de
lodos, que se colocará en la parte más profunda del tanque (zona de ingreso). La tubería
estará provista de una válvula. En este caso, es recomendable que la evacuación de lodos
se realice hacia un lecho de secado.
Cuando se extrae los lodos de un tanque séptico, este no debe lavarse completamente ni
desinfectarse. Se debe dejar en el tanque séptico una pequeña cantidad de fango para
asegurar que el proceso de digestión continúe con rapidez.
Los lodos retirados de los tanques sépticos se podrán transportar hacia las plantas de
tratamiento de aguas residuales. En zonas donde no exista fácil acceso a las plantas de
tratamiento o estas no existan en lugares cercanos, se debe disponer los lodos en trincheras
y una vez secos proceder a enterrarlos, transportarlos hacia un re- lleno sanitario o usarlos
como mejorador de suelo. Las zonas de enterramiento deben estar alejadas de las
viviendas (por lo menos 500 metros de la vivienda más cercana). En ningún caso los lodos
removidos se arrojarán a cuerpos de agua.
V. METODOLOGÍA
5.1. Plan de trabajo: “UBS Tanque Séptico Mejorado”
Como equipo de trabajo tenemos como finalidad dar a conocer a nuestros compañeros
acerca de una UBS Tanque Séptico Mejorado, haciendo mención conceptos básicos,
partes, características, criterios de diseño, especificaciones técnicas y operación y
mantenimiento, encaminado a desarrollar posteriormente el detallamiento de las partes
más importantes de esta UBS y toda la temática requerida.

21

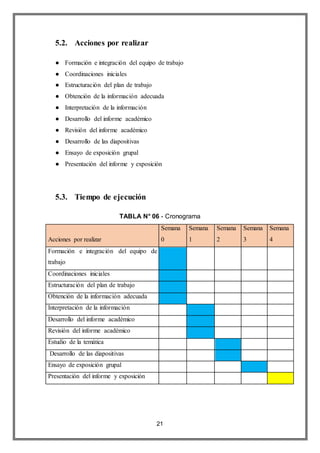

5.2. Acciones por realizar
● Formación e integración del equipo de trabajo
● Coordinaciones iniciales
● Estructuración del plan de trabajo
● Obtención de la información adecuada
● Interpretación de la información
● Desarrollo del informe académico
● Revisión del informe académico
● Desarrollo de las diapositivas
● Ensayo de exposición grupal
● Presentación del informe y exposición
5.3. Tiempo de ejecución
TABLA N° 06 - Cronograma
Acciones por realizar
Semana
0
Semana
1
Semana
2
Semana
3
Semana
4
Formación e integración del equipo de
trabajo
Coordinaciones iniciales
Estructuración del plan de trabajo
Obtención de la información adecuada
Interpretación de la información
Desarrollo del informe académico
Revisión del informe académico
Estudio de la temática
Desarrollo de las diapositivas
Ensayo de exposición grupal
Presentación del informe y exposición

22
5.4. Estrategias por implementar
5.4.1. Estrategiasposts instruccionales.
Aquí tienen cabida resúmenes de la materia, mapas conceptuales, análisis de lo aprendido
e incluso una visión crítica de los conocimientos que se han adquirido. Es el momento en
el que se resuelven dudas finales y se proponen formas de ampliar los conocimientos ya
incorporados.
5.4.2. Uso de diapositivas:
En la exposición se dará el uso de diapositivas, en esta solo se detallarán palabras claves
en acompañamiento de imágenes.
 Recursos necesarios
● Fuentes de información a consultar, detallada por subtema desarrollado en torno
al tema principal, cabe recalcar que la información a utilizar será a base de la RM-
192-2018-VIVIENDA, norma IS-020 y otras fuentes a consultar.
● Softwares a utilizar para el trabajo:
o Word: Para la organización de la información obtenida en el desarrollo del
informe.
o PowerPoint: Para la organización de la información para la exposición.
VI. RESULTADOS Y DISCUSIONES
 Se logro establecer los criterios generales de diseño, construcción y operación de
un tanque séptico, como una alternativa para el tratamiento de aguas residuales
dentro de zonas rurales, teniendo en cuenta ciertos aspectos propios del lugar
como el nivel freático, tipo de suelos entre otros, además teniendo en cuenta
aspecto propios del sistema como lo son el criterio de diseño y especificaciones
técnicas
 Logramos identificar el funcionamiento de cada una de las partes de una UBS
Tanque Séptico Mejorado, sus características, criterios de diseño,
especificaciones técnicas y su correcta operación y mantenimiento, teniendo en
cuenta la información adecuada RM 192-2018 VIVIENDA y la NORMA
TÉCNICA I.S. 020 TANQUES SÉPTICOS, la cual si bien tiene toda la
información sumamente detallada a nuestro parecer creemos que se podría añadir
gráficos para temas de practicidad a la hora de consultar el material.
 Mediante nuestra exposición se dio a conocer en qué consiste una UBS Tanque
séptico Mejorado usando técnicas de enseñanzas detalladas anteriormente.

23

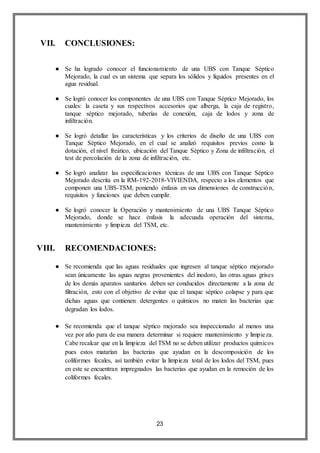

VII. CONCLUSIONES:
● Se ha logrado conocer el funcionamiento de una UBS con Tanque Séptico
Mejorado, la cual es un sistema que separa los sólidos y líquidos presentes en el
agua residual.
● Se logró conocer los componentes de una UBS con Tanque Séptico Mejorado, los
cuales: la caseta y sus respectivos accesorios que alberga, la caja de registro,
tanque séptico mejorado, tuberías de conexión, caja de lodos y zona de
infiltración.
● Se logró detallar las características y los criterios de diseño de una UBS con
Tanque Séptico Mejorado, en el cual se analizó requisitos previos como la
dotación, el nivel freático, ubicación del Tanque Séptico y Zona de infiltración, el
test de percolación de la zona de infiltración, etc.
● Se logró analizar las especificaciones técnicas de una UBS con Tanque Séptico
Mejorado descrita en la RM-192-2018-VIVIENDA, respecto a los elementos que
componen una UBS-TSM, poniendo énfasis en sus dimensiones de construcción,
requisitos y funciones que deben cumplir.
● Se logró conocer la Operación y mantenimiento de una UBS Tanque Séptico
Mejorado, donde se hace énfasis la adecuada operación del sistema,
mantenimiento y limpieza del TSM, etc.
VIII. RECOMENDACIONES:
● Se recomienda que las aguas residuales que ingresen al tanque séptico mejorado
sean únicamente las aguas negras provenientes del inodoro, las otras aguas grises
de los demás aparatos sanitarios deben ser conducidos directamente a la zona de
filtración, esto con el objetivo de evitar que el tanque séptico colapse y para que
dichas aguas que contienen detergentes o químicos no maten las bacterias que
degradan los lodos.
● Se recomienda que el tanque séptico mejorado sea inspeccionado al menos una
vez por año para de esa manera determinar si requiere mantenimiento y limpieza.
Cabe recalcar que en la limpieza del TSM no se deben utilizar productos químicos
pues estos matarían las bacterias que ayudan en la descomposición de los
coliformes fecales, así también evitar la limpieza total de los lodos del TSM, pues
en este se encuentran impregnados las bacterias que ayudan en la remoción de los
coliformes fecales.

24

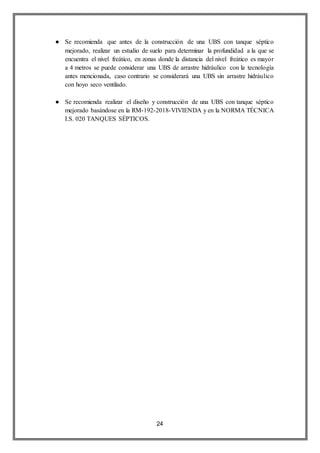

● Se recomienda que antes de la construcción de una UBS con tanque séptico
mejorado, realizar un estudio de suelo para determinar la profundidad a la que se
encuentra el nivel freático, en zonas donde la distancia del nivel freático es mayor
a 4 metros se puede considerar una UBS de arrastre hidráulico con la tecnología
antes mencionada, caso contrario se considerará una UBS sin arrastre hidráulico
con hoyo seco ventilado.
● Se recomienda realizar el diseño y construcción de una UBS con tanque séptico
mejorado basándose en la RM-192-2018-VIVIENDA y en la NORMA TÉCNICA
I.S. 020 TANQUES SÉPTICOS.

25

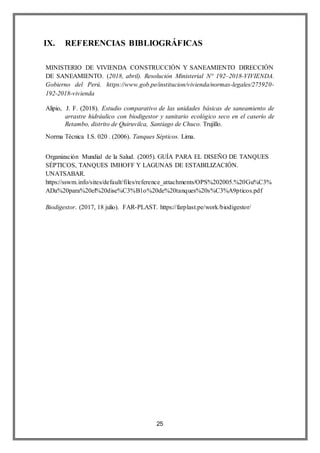

IX. REFERENCIAS BIBLIOGRÁFICAS
MINISTERIO DE VIVIENDA CONSTRUCCIÓN Y SANEAMIENTO DIRECCIÓN
DE SANEAMIENTO. (2018, abril). Resolución Ministerial N° 192–2018-VIVIENDA.
Gobierno del Perú. https://www.gob.pe/institucion/vivienda/normas-legales/275920-
192-2018-vivienda
Alipio, J. F. (2018). Estudio comparativo de las unidades básicas de saneamiento de
arrastre hidráulico con biodigestor y sanitario ecológico seco en el caserío de
Retambo, distrito de Quiruvilca, Santiago de Chuco. Trujillo.
Norma Técnica I.S. 020 . (2006). Tanques Sépticos. Lima.
Organización Mundial de la Salud. (2005). GUÍA PARA EL DISEÑO DE TANQUES
SÉPTICOS, TANQUES IMHOFF Y LAGUNAS DE ESTABILIZACIÓN.
UNATSABAR.
https://sswm.info/sites/default/files/reference_attachments/OPS%202005.%20Gu%C3%
ADa%20para%20el%20dise%C3%B1o%20de%20tanques%20s%C3%A9pticos.pdf
Biodigestor. (2017, 18 julio). FAR-PLAST. https://farplast.pe/work/biodigestor/

26

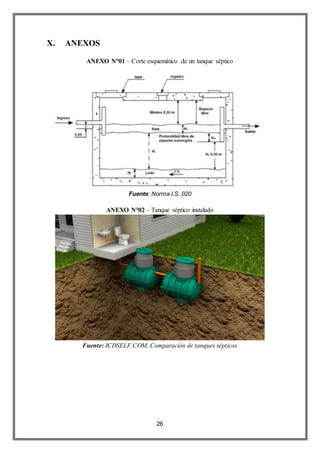

X. ANEXOS
ANEXO N°01 – Corte esquemático de un tanque séptico
Fuente: Norma I.S .020
ANEXO N°02 – Tanque séptico instalado
Fuente: ICDSELF.COM, Comparación de tanques sépticos

27

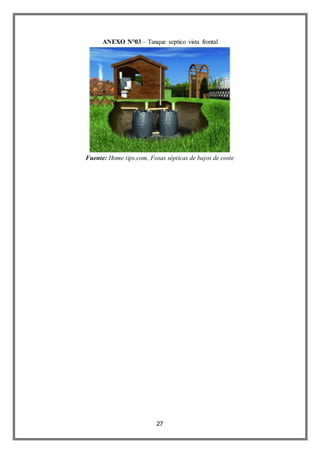

ANEXO N°03 – Tanque septico vista frontal
Fuente: Home tips.com, Fosas sépticas de bajos de coste

UBS TSM.docx

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Similar a UBS TSM.docx

Similar a UBS TSM.docx (20)

Último

Último (20)

UBS TSM.docx
