1. ESCUELA DE INGENIERIA CIVIL
ELECTIVA V “SANEAMIENTO AMBIENTAL”
EUGENIOLOPEZ,C.I.9.796.148

2. ESCUELA DE INGENIERIA CIVIL
ELECTIVA V “SANEAMIENTO AMBIENTAL”
EUGENIOLOPEZ,C.I.9.796.148

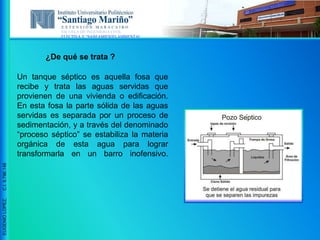

¿De qué se trata ?
Un tanque séptico es aquella fosa que
recibe y trata las aguas servidas que
provienen de una vivienda o edificación.
En esta fosa la parte sólida de las aguas
servidas es separada por un proceso de
sedimentación, y a través del denominado
“proceso séptico” se estabiliza la materia
orgánica de esta agua para lograr
transformarla en un barro inofensivo.

3. ESCUELA DE INGENIERIA CIVIL
ELECTIVA V “SANEAMIENTO AMBIENTAL”
EUGENIOLOPEZ,C.I.9.796.148

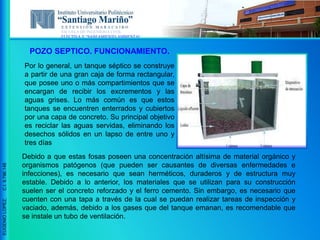

Por lo general, un tanque séptico se construye
a partir de una gran caja de forma rectangular,
que posee uno o más compartimientos que se
encargan de recibir los excrementos y las
aguas grises. Lo más común es que estos
tanques se encuentren enterrados y cubiertos
por una capa de concreto. Su principal objetivo
es reciclar las aguas servidas, eliminando los
desechos sólidos en un lapso de entre uno y
tres días
Debido a que estas fosas poseen una concentración altísima de material orgánico y
organismos patógenos (que pueden ser causantes de diversas enfermedades e
infecciones), es necesario que sean herméticos, duraderos y de estructura muy
estable. Debido a lo anterior, los materiales que se utilizan para su construcción
suelen ser el concreto reforzado y el ferro cemento. Sin embargo, es necesario que
cuenten con una tapa a través de la cual se puedan realizar tareas de inspección y
vaciado, además, debido a los gases que del tanque emanan, es recomendable que
se instale un tubo de ventilación.
POZO SEPTICO. FUNCIONAMIENTO.

4. ESCUELA DE INGENIERIA CIVIL
ELECTIVA V “SANEAMIENTO AMBIENTAL”
EUGENIOLOPEZ,C.I.9.796.148

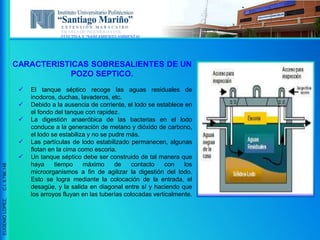

CARACTERISTICAS SOBRESALIENTES DE UN
POZO SEPTICO.
 El tanque séptico recoge las aguas residuales de
inodoros, duchas, lavaderos, etc.
 Debido a la ausencia de corriente, el lodo se establece en
el fondo del tanque con rapidez.
 La digestión anaeróbica de las bacterias en el lodo
conduce a la generación de metano y dióxido de carbono,
el lodo se estabiliza y no se pudre más.
 Las partículas de lodo estabilizado permanecen, algunas
flotan en la cima como escoria.
 Un tanque séptico debe ser construido de tal manera que
haya tiempo máximo de contacto con los
microorganismos a fin de agilizar la digestión del lodo.
Esto se logra mediante la colocación de la entrada, el
desagüe, y la salida en diagonal entre sí y haciendo que
los arroyos fluyan en las tuberías colocadas verticalmente.

5. ESCUELA DE INGENIERIA CIVIL
ELECTIVA V “SANEAMIENTO AMBIENTAL”
EUGENIOLOPEZ,C.I.9.796.148

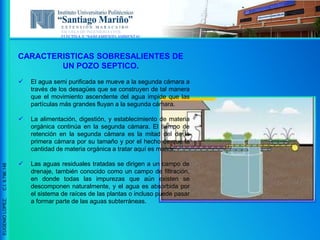

CARACTERISTICAS SOBRESALIENTES DE
UN POZO SEPTICO.
 El agua semi purificada se mueve a la segunda cámara a
través de los desagües que se construyen de tal manera
que el movimiento ascendente del agua impide que las
partículas más grandes fluyan a la segunda cámara.
 La alimentación, digestión, y establecimiento de materia
orgánica continúa en la segunda cámara. El tiempo de
retención en la segunda cámara es la mitad del de la
primera cámara por su tamaño y por el hecho de que la
cantidad de materia orgánica a tratar aquí es menor.
 Las aguas residuales tratadas se dirigen a un campo de
drenaje, también conocido como un campo de filtración,
en donde todas las impurezas que aún existen se
descomponen naturalmente, y el agua es absorbida por
el sistema de raíces de las plantas o incluso puede pasar
a formar parte de las aguas subterráneas.

6. ESCUELA DE INGENIERIA CIVIL
ELECTIVA V “SANEAMIENTO AMBIENTAL”
EUGENIOLOPEZ,C.I.9.796.148

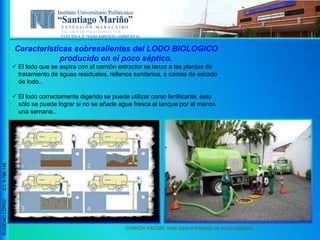

Características sobresalientes del LODO BIOLOGICO
producido en el pozo séptico.
 El lodo que se aspira con el camión extractor se lanza a las plantas de
tratamiento de aguas residuales, rellenos sanitarios, o camas de secado
de lodo..
 El lodo correctamente digerido se puede utilizar como fertilizante, esto
sólo se puede lograr si no se añade agua fresca al tanque por al menos
una semana..
CAMION VACUM, ideal para la limpieza de pozos sépticos

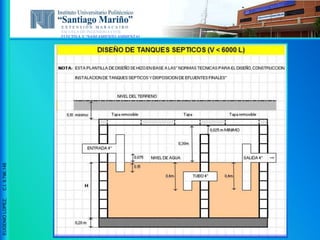

7. ESCUELA DE INGENIERIA CIVIL
ELECTIVA V “SANEAMIENTO AMBIENTAL”
EUGENIOLOPEZ,C.I.9.796.148

8. ESCUELA DE INGENIERIA CIVIL
ELECTIVA V “SANEAMIENTO AMBIENTAL”
EUGENIOLOPEZ,C.I.9.796.148

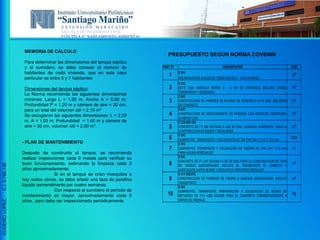

MEMORIA DE CÁLCULO
Para determinar las dimensiones del tanque séptico
y el sumidero, se debe conocer el número de
habitantes de cada vivienda, que en este caso
particular es entre 5 y 7 habitantes
Dimensiones del tanque séptico:
La Norma recomienda las siguientes dimensiones
mínimas: Largo L = 1,95 m, Ancho A = 0,90 m,
Profundidad P = 1,20 m y cámara de aire = 30 cm,
para un total del volumen útil = 2,10 m³
Se escogieron las siguientes dimensiones: L = 2,00
m, A = 1,00 m, Profundidad = 1,40 m y cámara de
aire = 30 cm, volumen útil = 2,80 m³.
- PLAN DE MANTENIMIENTO
Después de construida el tanque, se recomienda
realizar inspecciones cada 6 meses para verificar su
buen funcionamiento, estimando la limpieza cada 2
años aproximadamente.
Si en el tanque se crían mosquitos o
hay malos olores, se debe añadir una taza de parafina
líquida semanalmente por cuatro semanas.
Con respecto al sumidero el período de
mantenimiento es mayor, aproximadamente cada 5
años., pero debe ser inspeccionado periódicamente.
PART Nº DESCRIPCIPON UND
E S/C
EXCAVACIÓN EN ZANJAS EN TIERRA ENTRE 0 - 3,5 M (A MANO)
E S/C
BOTE CON ARREGLO ENTRE 0 - 5 KM DE DISTANCIA. INCLUYE CARGA,
TRANSPORTE Y DESCARGA
E S/C
CONSTRUCCIÓN DE PAREDES DE BLOQUE DE CONCRETO E=15 CMS. RELLENOS
DE CONCRETO
E S/C
CONSTRUCCION DE REVESTIMIENTO DE PAREDES CON MORTERO HIDROFUGO,
ACABADO LISO.
E 323.000.120
CONCRETO DE F'c 200 KGF/CM2 A LOS 28 DIAS, ACABADO CORRIENTE, PARA LA
CONSTRUCCION DE BASES Y ESCALONES
E S/C
SUMINISTRO, TRANSPORTE Y COLOCACIÓN DE TEE PVC DE 4" (110 X 110 mm)
E S/C
SUMINISTRO, TRANSPORTE Y COLOCACIÓN DE TUBERIA DE PVC D=4" (110 mm)
PARA AGUAS RESIDUALES
E S/C
CONCRETO DE F'c 210 KG/CM2 A LOS 28 DIAS PARA LA CONSTRUCCION DE TAPA
DE TANQUE SUBTERRANEO. INCLUYE EL TRANSPORTE DE CEMENTO Y
AGREGADOS HASTA 50 KMS Y EXCLUYE EL REFUERZO METALICO
E 411.022.012
CONSTRUCCION DE PAREDES DE PIEDRA O CASCAJO SELECIONADO, INCLUYE
TRANSPORTE
E S/C
SUMINISTRO, TRANSPORTE, PREPARACION Y COLOCACION DE ACERO DE
REFUERZO DE FY= 4200 KG/CM2 PARA EL CONCRETO CORRESPONDIENTE A
OBRAS DE DRENAJE
9 m²
10 kg
7 m
8 m³
5 m³
6 pza
3 m²
4 m²
1 m³
2 m³
PRESUPUESTO SEGÚN NORMA COVENIN

9. ESCUELA DE INGENIERIA CIVIL
ELECTIVA V “SANEAMIENTO AMBIENTAL”
EUGENIOLOPEZ,C.I.9.796.148

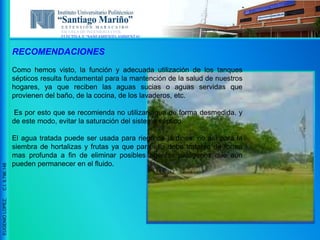

RECOMENDACIONES
Como hemos visto, la función y adecuada utilización de los tanques
sépticos resulta fundamental para la mantención de la salud de nuestros
hogares, ya que reciben las aguas sucias o aguas servidas que
provienen del baño, de la cocina, de los lavaderos, etc.
Es por esto que se recomienda no utilizar agua de forma desmedida, y
de este modo, evitar la saturación del sistema séptico.
El agua tratada puede ser usada para riego de jardines, no así para la
siembra de hortalizas y frutas ya que para ello debe tratarse de forma
mas profunda a fin de eliminar posibles agentes patógenos que aun
pueden permanecer en el fluido.
