Este documento describe diferentes máquinas y mecanismos, incluyendo la palanca, poleas, plano inclinado y mecanismos de transmisión de movimientos circulares. Explica los principios básicos de cada uno con diagramas e ilustraciones, y proporciona ejemplos de cálculos y actividades prácticas relacionadas con la aplicación de fuerza y distancia.

1. MÁQUINAS Y MECANISMOS

2. LA PALANCA

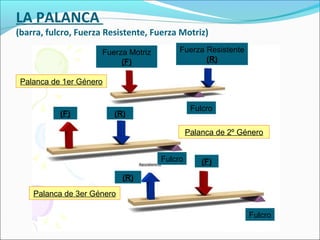

(barra, fulcro, Fuerza Resistente, Fuerza Motriz)
Fuerza Resistente
(R)
Fulcro
Fuerza Motriz
(F)

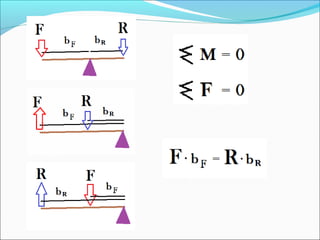

Palanca de 1er Género
Palanca de 2º Género
Fulcro
(R)(F)
(F)
(R)

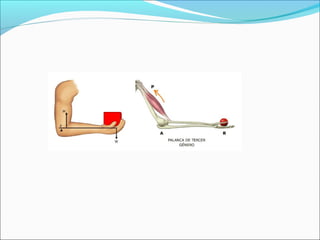

Palanca de 3er Género
Fulcro

4. POLEAS / POLIPASTOS.

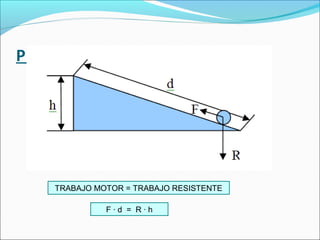

5. PLANO INCLINADO.
TRABAJO MOTOR = TRABAJO RESISTENTE
F · d = R · h

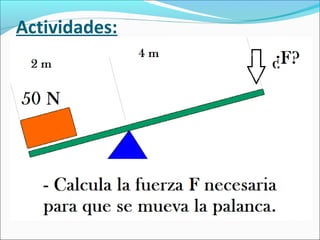

6. Actividades:

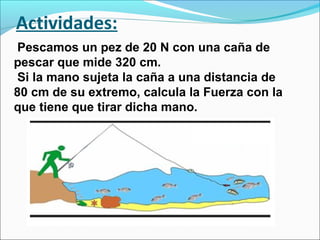

7. Actividades:
Pescamos un pez de 20 N con una caña de
pescar que mide 320 cm.
Si la mano sujeta la caña a una distancia de
80 cm de su extremo, calcula la Fuerza con la
que tiene que tirar dicha mano.

8. Actividades:

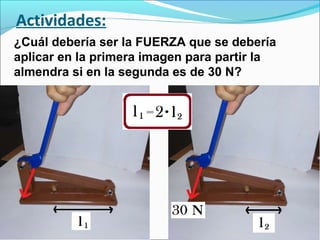

¿Cuál debería ser la FUERZA que se debería
aplicar en la primera imagen para partir la
almendra si en la segunda es de 30 N?

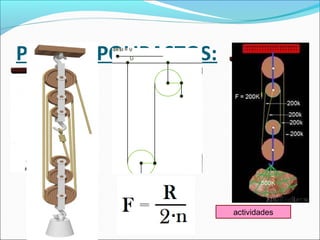

9. POLEAS/POLIPASTOS:
actividades

10. Actividades:
En el primer caso si la fuerza R es de 20 N, ¿qué
fuerza tendríamos que aplicar?
¿Y en el segundo?
¿Qué distancia recorre el peso por cada 10cm
que recoge el hombre que tira de la cuerda?

11. Actividades:

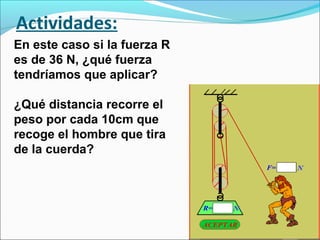

En este caso si la fuerza R
es de 36 N, ¿qué fuerza
tendríamos que aplicar?
¿Qué distancia recorre el
peso por cada 10cm que
recoge el hombre que tira
de la cuerda?

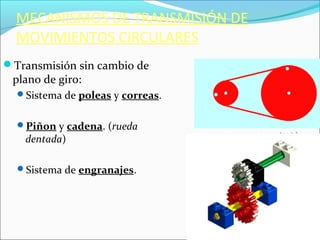

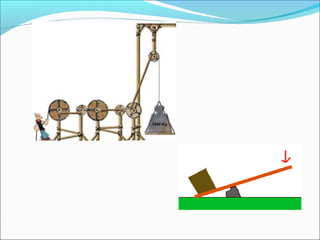

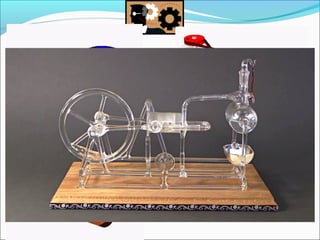

14. MECANISMOS DE TRANSMISIÓN DE
MOVIMIENTOS CIRCULARES
Transmisión sin cambio de
plano de giro:
Sistema de poleas y correas.
Piñon y cadena. (rueda
dentada)
Sistema de engranajes.
