Este documento proporciona instrucciones para usar una estación total como Topcon GPT-GTS-CTS. Explica los tres menús principales y sus funciones, como colectar datos, replanteo y manejo de memoria. Luego detalla el procedimiento para realizar un levantamiento, que incluye crear un archivo de coordenadas, ingresar al colector de datos, medir puntos de cambio y radiación.

1. 1

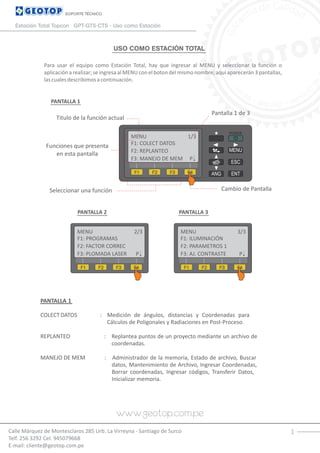

USO COMO ESTACIÓN TOTAL
Calle Márquez de Montesclaros 285 Urb. La Virreyna - Santiago de Surco
Telf. 256 3292 Cel. 945079668
E-mail: cliente@geotop.com.pe
SOPORTE TÉCNICO
Estación Total Topcon GPT-GTS-CTS - Uso como Estación
PANTALLA 1
COLECT DATOS : Medición de ángulos, distancias y Coordenadas para
Cálculos de Poligonales y Radiaciones en Post-Proceso.
REPLANTEO : Replantea puntos de un proyecto mediante un archivo de
coordenadas.
MANEJO DE MEM : Administrador de la memoria, Estado de archivo, Buscar
datos, Mantenimiento de Archivo, Ingresar Coordenadas,
Borrar coordenadas, Ingresar códigos, Transferir Datos,
Inicializar memoria.
Para usar el equipo como Estación Total, hay que ingresar al MENU y seleccionar la función o
aplicación a realizar; se ingresa al MENU con el boton del mismo nombre; aquí aparecerán 3 pantallas,
lascualesdescribimosacontinuación.
MENU 1/3
F1: COLECT DATOS
F1 F2 F3 F4 ANG ENT
ESC
MENU
POWER
F2: REPLANTEO
F3: MANEJO DE MEM P
Seleccionar una función Cambio de Pantalla
Pantalla 1 de 3
Funciones que presenta
en esta pantalla
Titulo de la función actual
PANTALLA 1
MENU 2/3
F1: PROGRAMAS
F1 F2 F3 F4
F2: FACTOR CORREC
F3: PLOMADA LASER P
MENU 3/3
F1: ILUMINACIÓN
F1 F2 F3 F4
F2: PARAMETROS 1
F3: AJ. CONTRASTE P
PANTALLA 2 PANTALLA 3

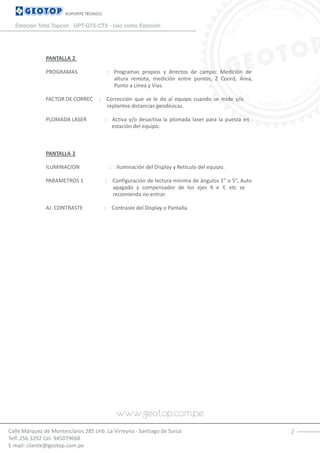

2. PANTALLA 2
PROGRAMAS : Programas propios y directos de campo: Medición de
altura remota, medición entre puntos, Z Coord, Área,
Punto a Línea y Vías.
FACTOR DE CORREC : Corrección que se le da al equipo cuando se mide y/o
replantea distancias geodésicas.
PLOMADA LASER : Activa y/o desactiva la plomada laser para la puesta en
estación del equipo.
PANTALLA 3
ILUMINACION : Iluminación del Display y Retículo del equipo.
PARAMETROS 1 : Configuración de lectura mínima de ángulos 1” o 5”, Auto
apagado y compensador de los ejes X e Y, etc se
recomienda no entrar.
AJ. CONTRASTE : Contraste del Display o Pantalla.
2Calle Márquez de Montesclaros 285 Urb. La Virreyna - Santiago de Surco
Telf. 256 3292 Cel. 945079668
E-mail: cliente@geotop.com.pe
SOPORTE TÉCNICO
Estación Total Topcon GPT-GTS-CTS - Uso como Estación

3. 3

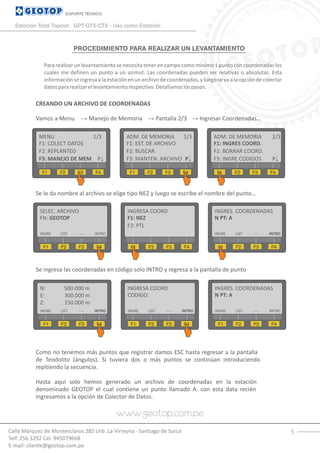

PROCEDIMIENTO PARA REALIZAR UN LEVANTAMIENTO
Calle Márquez de Montesclaros 285 Urb. La Virreyna - Santiago de Surco
Telf. 256 3292 Cel. 945079668
E-mail: cliente@geotop.com.pe
SOPORTE TÉCNICO
Estación Total Topcon GPT-GTS-CTS - Uso como Estación
Pararealizarunlevantamientosenecesitatenerencampocomomínimo1puntoconcoordenadaslos
cuales me definen un punto a un azimut. Las coordenadas pueden ser relativas o absolutas. Esta
informaciónseingresaalaestaciónenunarchivodecoordenadas,yluegosevaalaopcióndecolectar
datospararealizarellevantamientorespectivo.Detallamoslospasos:
CREANDO UN ARCHIVO DE COORDENADAS
Vamos a Menu → Manejo de Memoria → Pantalla 2/3 → Ingresar Coordenadas…
Se le da nombre al archivo se elige tipo NEZ y luego se escribe el nombre del punto…
Se ingresa las coordenadas en código solo INTRO y regresa a la pantalla de punto
Como no tenemos más puntos que registrar damos ESC hasta regresar a la pantalla
de Teodolito (ángulos). Si tuviera dos o más puntos se continúan introduciendo
repitiendo la secuencia.
Hasta aquí solo hemos generado un archivo de coordenadas en la estación
denominado GEOTOP el cual contiene un punto llamado A. con esta data recién
ingresamos a la opción de Colector de Datos.
MENU 1/3
F1: COLECT DATOS
F1 F2 F3 F4
F2: REPLANTEO
F3: MANEJO DE MEM P
ADM. DE MEMORIA 1/3
F1: EST. DE ARCHIVO
F1 F2 F3 F4
F2: BUSCAR
F3: MANTEN. ARCHIVO P
ADM. DE MEMORIA 2/3
F1: INGRES COORD.
F1 F2 F3 F4
F2: BORRAR COORD.
F3: INGRE CODIGOS P
SELEC. ARCHIVO
FN: GEOTOP
F1 F2 F3 F4
INTRO
INGRESA COORD
F1: NEZ
F1 F2 F3 F4
F2: PTL
INGRES. COORDENADAS
N PT: A
F1 F2 F3 F4
LIST ----INGRE INTROLIST ----INGRE
N: 500.000 m
F1 F2 F3 F4
INTRO
INGRESA COORD
CODIGO:
F1 F2 F3 F4
INGRES. COORDENADAS
N PT: A
F1 F2 F3 F4
LIST ----INGRE INTROLIST ----INGRE
E: 300.000 m
Z: 150.000 m
INTROLIST ----INGRE

4. 4

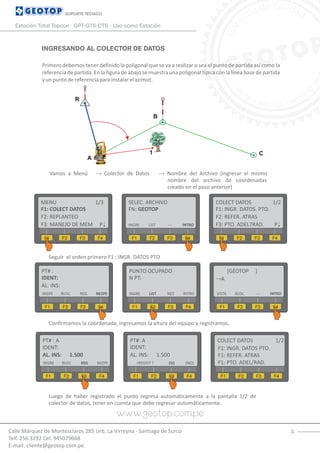

INGRESANDO AL COLECTOR DE DATOS
Calle Márquez de Montesclaros 285 Urb. La Virreyna - Santiago de Surco
Telf. 256 3292 Cel. 945079668
E-mail: cliente@geotop.com.pe
SOPORTE TÉCNICO
Estación Total Topcon GPT-GTS-CTS - Uso como Estación
Primero debemos tener definido la poligonal que se va a realizar o sea el punto de partida así como la
referencia de partida. En la figura de abajo se muestra una poligonal típica con la línea base de partida
yunpuntodereferenciaparainstalarelazimut.
A
R
B
C1
Vamos a Menú → Colector de Datos → Nombre del Archivo (ingresar el mismo
nombre del archivo de coordenadas
creado en el paso anterior)
Seguir el orden primero F1 : INGR. DATOS PTO
Confirmamos la coordenada, ingresamos la altura del equipo y registramos.
Luego de haber registrado el punto regresa automáticamente a la pantalla 1/2 de
colector de datos, tener en cuenta que debe regresar automáticamente.
MENU 1/3
F1: COLECT DATOS
F1 F2 F3 F4
F2: REPLANTEO
F3: MANEJO DE MEM P
SELEC. ARCHIVO
FN: GEOTOP
F1 F2 F3 F4
INTRO
COLECT DATOS 1/2
F1: INGR. DATOS. PTO.
F1 F2 F3 F4
F2: REFER. ATRAS
F3: PTO. ADEL7RAD. P---LISTINGRE
PT# :
IDENT:
F1 F2 F3 F4
AL. INS:
PUNTO OCUPADO
N PT:
F1 F2 F3 F4
INTRO
[GEOTOP ]
A
F1 F2 F3 F4
NEZLISTINGRENEZPEREGBUSCINGRE
→
INTRO---BUSCVISTA
PT# : A
IDENT:
F1 F2 F3 F4
AL. INS: 1.500
PT#: A
IDENT:
F1 F2 F3 F4
(NO)
COLECT DATOS 1/2
F1: INGR. DATOS PTO.
F1 F2 F3 F4
(SI)>REGIST ?NEZPEREGBUSCINGRE
AL. INS: 1.500 F1: REFER. ATRAS
F1: PTO. ADEL/RAD.

5. 5Calle Márquez de Montesclaros 285 Urb. La Virreyna - Santiago de Surco
Telf. 256 3292 Cel. 945079668
E-mail: cliente@geotop.com.pe
SOPORTE TÉCNICO
Estación Total Topcon GPT-GTS-CTS - Uso como Estación

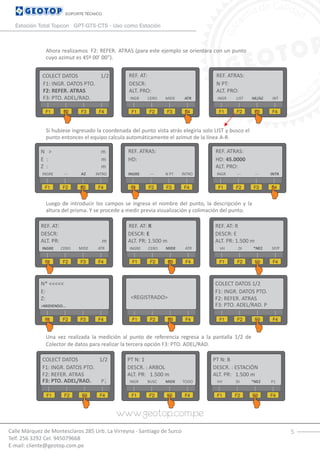

Ahora realizamos F2: REFER. ATRAS (para este ejemplo se orientara con un punto
cuyo azimut es 45º 00’ 00”).
Si hubiese ingresado la coordenada del punto vista atrás elegiría solo LIST y busco el
punto entonces el equipo calcula automáticamente el azimut de la línea A-R.
Luego de introducir los campos se ingresa el nombre del punto, la descripción y la
altura del prisma. Y se procede a medir previa visualización y colimación del punto.
Una vez realizada la medición al punto de referencia regresa a la pantalla 1/2 de
Colector de datos para realizar la tercera opción F3: PTO. ADEL/RAD.
COLECT DATOS 1/2
F1: INGR. DATOS PTO.
F1 F2 F3 F4
F2: REFER. ATRAS
F3: PTO. ADEL/RAD.
REF. AT:
DESCR:
F1 F2 F3 F4
ALT. PRO:
INGR CERO MIDE ATR
REF. ATRAS:
N PT:
F1 F2 F3 F4
ALT. PRO:
INGR LIST NE/AZ INT
N > m
E : m
F1 F2 F3 F4
REF. ATRAS:
HD:
F1 F2 F3 F4
INGRE --- N PT INTRO
REF. ATRAS:
HD: 45.0000
F1 F2 F3 F4
ALT. PRO:
INGR --- --- INTR
Z : m
INGRE --- AZ INTRO
REF. AT:
DESCR:
F1 F2 F3 F4
ALT. PR: m
INGRE CERO MIDE ATR
REF. AT: R REF. AT: R
DESCR: E DESCR: E
F1 F1F2 F2F3 F3F4 F4
ALT. PR: 1.500 m ALT. PR: 1.500 m
INGRE VHCERO DIMIDE *NEZATR SP/P
N* <<<<<
E:
F1 F2 F3 F4
Z:
>MIDIENDO...
COLECT DATOS 1/2
F1: INGR. DATOS PTO.
F1 F1F2 F2F3 F3F4 F4
<REGISTRADO> F2: REFER. ATRAS
F3: PTO. ADEL/RAD. P
COLECT DATOS 1/2
F1: INGR. DATOS PTO.
F1 F2 F3 F4
F2: REFER. ATRAS
F3: PTO. ADEL/RAD.
PT N: 1
DESCR. : ARBOL
F1 F2 F3 F4
ALT. PR: 1.500 m
INGRP BUSC MIDE TODO
PT N: B
DESCR. : ESTACIÓN
F1 F2 F3 F4
ALT. PR: 1.500 m
VH DI *NEZ P1

6. 6Calle Márquez de Montesclaros 285 Urb. La Virreyna - Santiago de Surco
Telf. 256 3292 Cel. 945079668
E-mail: cliente@geotop.com.pe
SOPORTE TÉCNICO
Estación Total Topcon GPT-GTS-CTS - Uso como Estación

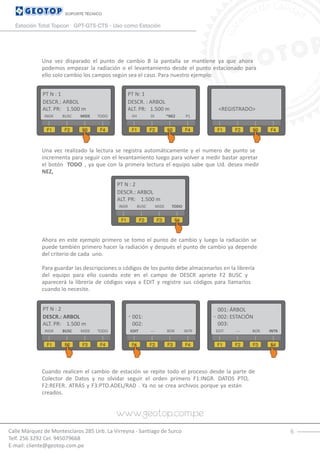

Una vez disparado el punto de cambio B la pantalla se mantiene ya que ahora
podemos empezar la radiación o el levantamiento desde el punto estacionado para
ello solo cambio los campos según sea el caso. Para nuestro ejemplo:
Una vez realizado la lectura se registra automáticamente y el numero de punto se
incrementa para seguir con el levantamiento luego para volver a medir bastar apretar
el botón TODO , ya que con la primera lectura el equipo sabe que Ud. desea medir
NEZ,
Ahora en este ejemplo primero se tomo el punto de cambio y luego la radiación se
puede también primero hacer la radiación y después el punto de cambio ya depende
del criterio de cada uno.
Para guardar las descripciones o códigos de los punto debe almacenarlos en la librería
del equipo para ello cuando este en el campo de DESCR apriete F2 BUSC y
aparecerá la librería de códigos vaya a EDIT y registre sus códigos para llamarlos
cuando lo necesite.
Cuando realicen el cambio de estación se repite todo el proceso desde la parte de
Colector de Datos y no olvidar seguir el orden primero F1:INGR. DATOS PTO,
F2:REFER. ATRÁS y F3:PTO.ADEL/RAD . Ya no se crea archivos porque ya están
creados.
PT N : 1
DESCR.: ARBOL
F1 F2 F3 F4
ALT. PR: 1.500 m
PT N: 1
DESCR. : ARBOL
F1 F2 F3 F4
ALT. PR: 1.500 m
VH DI *NEZ P1
F1 F2 F3 F4
<REGISTRADO>
INGR BUSC MIDE TODO
PT N : 2
DESCR.: ARBOL
F1 F2 F3 F4
ALT. PR: 1.500 m
INGR BUSC MIDE TODO
PT N : 2
DESCR.: ARBOL
F1 F2 F3 F4
ALT. PR: 1.500 m
001:
F1 F2 F3 F4
002:
EDIT --- BOR INTRINGR BUSC MIDE TODO
001: ÁRBOL
F1 F2 F3 F4
002: ESTACIÓN
EDIT --- BOR INTR
003:
