Este documento presenta una guía rápida para la operación de una estación total Topcon GTS-236W. Explica las características técnicas del equipo, la configuración del teclado y del equipo, el proceso para medir ángulos, distancias y coordenadas, y los pasos para realizar un levantamiento topográfico con almacenamiento de datos.

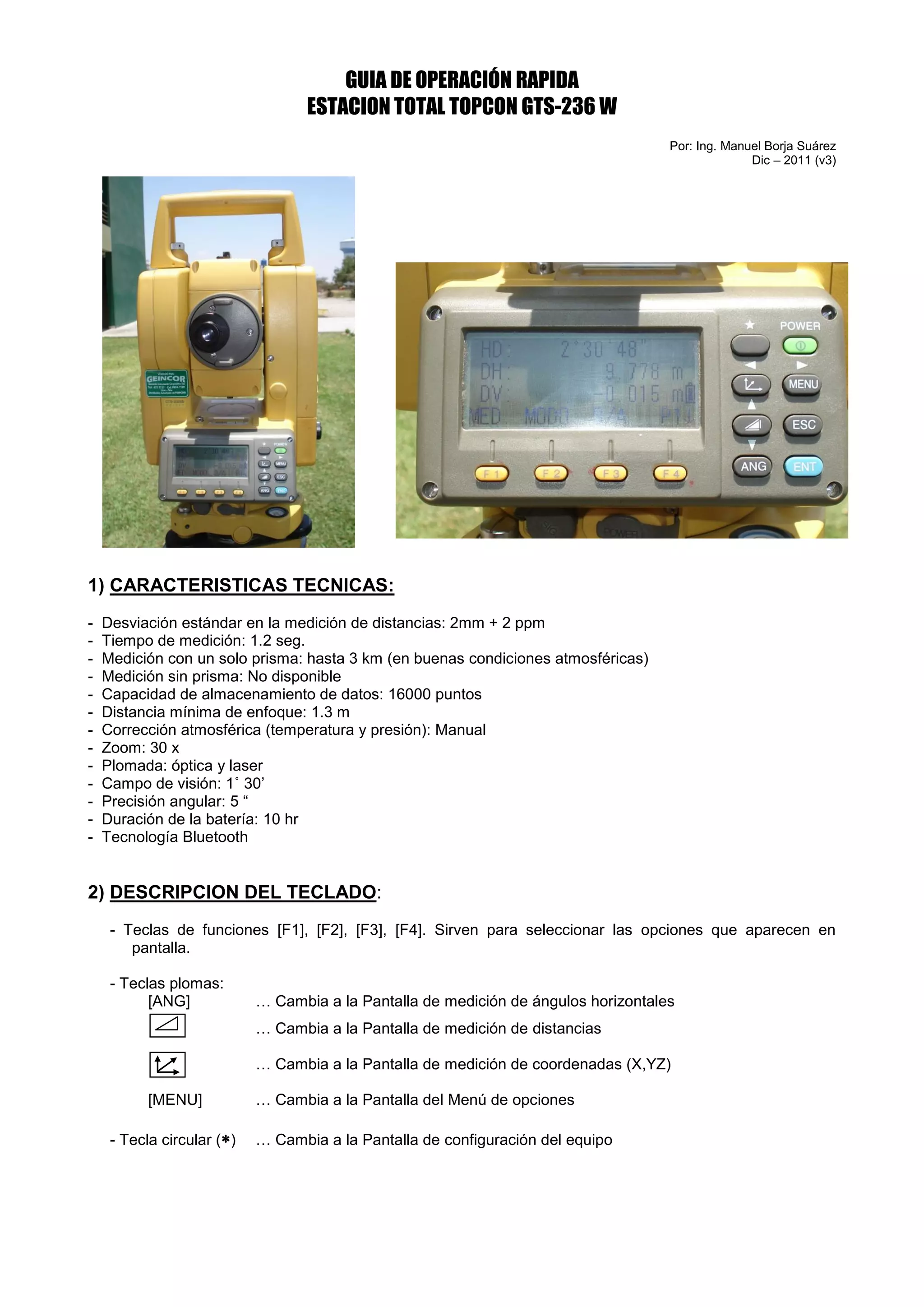

1. GUIA DE OPERACIÓN RAPIDA
ESTACION TOTAL TOPCON GTS-236 W
Por: Ing. Manuel Borja Suárez
Dic – 2011 (v3)
1) CARACTERISTICAS TECNICAS:
- Desviación estándar en la medición de distancias: 2mm + 2 ppm
- Tiempo de medición: 1.2 seg.
- Medición con un solo prisma: hasta 3 km (en buenas condiciones atmosféricas)
- Medición sin prisma: No disponible
- Capacidad de almacenamiento de datos: 16000 puntos
- Distancia mínima de enfoque: 1.3 m
- Corrección atmosférica (temperatura y presión): Manual
- Zoom: 30 x
- Plomada: óptica y laser
- Campo de visión: 1˚ 30’
- Precisión angular: 5 “
- Duración de la batería: 10 hr
- Tecnología Bluetooth
2) DESCRIPCION DEL TECLADO:
- Teclas de funciones [F1], [F2], [F3], [F4]. Sirven para seleccionar las opciones que aparecen en pantalla.
- Teclas plomas:
[ANG] … Cambia a la Pantalla de medición de ángulos horizontales
… Cambia a la Pantalla de medición de distancias
… Cambia a la Pantalla de medición de coordenadas (X,YZ)
[MENU] … Cambia a la Pantalla del Menú de opciones
- Tecla circular () … Cambia a la Pantalla de configuración del equipo

2. 3) CONFIGURACION DEL EQUIPO
a) Ingresar Constante del Prisma, Corrección por Temperatura y Presión atmosférica:
- Presionar tecla:
- Presionar varias tecla (F4) para ir a la pantalla “P1” … (Ver la esquina derecha inferior de la pantalla)
- Seleccionar opción [ S/A ] presionando tecla (F3), aparecerán en la línea inferior de la pantalla las
siguientes opciones:
[ PRISM ] [ PPM ] [T-P ]
- Para Ingresar la constante del prisma (en mm) seleccionar opciones: [ PRISM ]  [ INGRE ]
- Para Ingresar la Temperatura (˚C) y Presión atmosférica (mmHg) seleccionar opciones:
[ T-P ]  [ INGRE ]
- (Opcional) Si quiere ingresar directamente la Corrección Atmosférica (PPM) por temperatura y presión.
Seleccionar las opciones: [ PPM ]  [ INGRE ]
Nota: Consultar los ábacos del manual del equipo para esta última corrección.
- Presionar (ESC) para terminar.
Nota 1: La constante del prisma por lo general es -30 mm ó 0mm, dependiendo en que lado se haya
enroscado el prisma.
Nota 2: Si se ingresa la Temperatura y Presión, los PPM se calcularan en forma automática
Nota 3: La presión atmosférica a nivel del mar (0 msnm) es de 760 mmHg
4. MEDICION DE ANGULOS Y DISTANCIAS
a) Hacer 0 0’0” hacia un alineamiento de referencia:
- Paso 1: Presionar tecla : para cambiar a la Pantalla de Medición de Angulos
- Paso 2: Alinear y bloquear el equipo con el Alineamiento Referencial
- Paso 3: Presionar varias veces (F4) hasta ir a la pantalla “P1” … (Ver esquina de la pantalla)
- Paso 4: Seleccionar opción: [ 0 ] … aparecerá el siguiente mensaje:
- Paso 5: Seleccionar [SI]
b) Establecer el Azimut del Alineamiento de Referencia:
- Paso 1: Medir con la brújula el Azimut del Alineamiento de Referencia
- Paso 2: Alinear el equipo con el Alineamiento de Referencia
- Paso 3: En la pantalla de medición de ángulos , presionar (F4) para ir a la pantalla “P1”
- Paso 4: Seleccionar opciones: [ INGR ]  [ INGRE ]
- Paso 5: Ingresar el Azimut en el siguiente formato: GG.MMSS (Por ejemplo: 45˚ 32’ 20” = 45.3220)
INSTALA. ANG. Hz. 0
> ACEPTA ?
- - - - - - [SI] [NO]
ANG
ANG

3. V = gg˚ mm’ ss”
HD = XXX.XXX m
DI = XXX.XXX m
MED MODO SP/P P1↓
HD = Angulo horizontal a la derecha
DH = Distancia horizontal (m)
DV = Desnivel vertical (m)
MED MODO SP/P P1↓
- Presionar
c) Medición de distancias:
- Paso 1: Presionar tecla: para cambiar a la Pantalla de Medición de Distancias
- Paso 2: Dirigir la visual hacia el prisma
- Paso 3: Seleccionar opción [MODO] para cambiar la precisión de las mediciones, apareciendo las
siguientes alternativas: [F.S], [F.2], [F.R] ó [T.R]
Nota: Se recomienda escoger [F.S], que significa Medición Fina, esta opción quedará
configurada para todas las mediciones.
- Paso 4: Seleccionar opción [ MED ] … aparecerán los siguientes datos:
V: Angulo vertical
DH: Distancia horizontal
DV: Distancia inclinada
- Paso 5: Al presionar nuevamente tecla ….... aparecerán otros datos:
5. MEDICION DE COORDENADAS (X,Y,Z) DE PUNTOS TOPOGRAFICOS
El proceso para medir las coordenadas de cualquier punto topográfico es el siguiente:
ENT

4. a) Definir Azimut del Alineamiento Referencial:
Ver ítem 4.b
b) Ingreso de Coordenadas de la Estación Inicial, Altura del Instrumento y Altura del Prisma
- Paso 1: Estacionar el equipo en la Estación inicial (E1)
- Paso 2. Presionar tecla: … para cambiar a la Pantalla de Medición de Coordenadas
- Presionar (F4) para ir a pantalla P2
- Ingresar los siguientes datos:
- Altura del Prisma  Seleccionar opciones: [ A.PR ]  [ INGRE ]
- Altura del Instrumento  Seleccionar opciones: [ A.IN ]  [ INGRE ]
- Coordenadas Estación  Seleccionar opciones: [ CPO ]  [ INGRE ]
c) Medición de las Coordenadas:
- Paso 1: En la pantalla anterior, presionar (F4) para ir a Pantalla P1
- Paso 2: Ubicar el prisma en el punto topográfico a medir y dirigir la visual hacia él
- Paso 3: Seleccionar opción [ MED ] … aparecerá las coordenadas en la siguiente pantalla
N: xxxxx.xxx … (Coordenada Norte ó Y)
E: xxxxx.xxx … (Coordenada Este ó X)
Z: xxxx.xxx … (Cota)
6. LEV. TOPOGRAFICO CON ALMACENAMIENTO DE DATOS (COLECTA DE DATOS)
El proceso para almacenar los datos del levantamiento topográfico es el siguiente:
a) Crear archivo de Datos
- Paso 1: Estacionar y nivelar el equipo en la Estación Inicial (E1)
N = Coordenada Norte (Y)
E = Coordenada Este (X)
Z = Cota (relativa o absoluta: msnm)
Estacionar el equipo
Ingresar Coordenadas (Xo,Yo,Zo) de la Estación Inicial
Definir Azimut del Alineamiento Referencial
Medir las coordenadas (x,y,z) del punto
Ingresar Altura del Instrumento y Altura del Prisma
Crear Archivo de Datos
Definir Posición de la Estación Inicial
(Pto. Ocupado)
Definir Alineamiento Referencial (Ref. Atrás)
Almacenar Datos Radiación
(Pto. Adel/Rad)

5. - Paso 2: Presionar la tecla: … aparecerá la siguiente pantalla
- Paso 3: Seleccionar las opciones [COLECT. DATOS]  [INGRE]
- Paso 4: Ingresar el nombre del archivo. (Por ejemplo: “ TOPO1 ”) y presionar (F4) para terminar.
Aparecerá el mensaje “ INSTALADO”
Nota: Para intercambiar entre caracteres alfanuméricos y numéricos presionar la tecla
b) Definir la posición de la Estación Inicial (BASE ó Punto Ocupado)
- Debido a que es la primera estación, hay que ingresar las coordenadas por teclado. Después de ingresar el nombre del archivo en la opción anterior, aparecerá la siguiente pantalla:
F1: Permite ingresar las coordenadas de la Estación Inicial.
F2: Permite ingresar los datos del Alineamiento Referencial.
F3: Permite registrar los datos de la Radiación.
- Paso 1: Seleccionar las opciones [ F1: INGR. DATOS. PTO. ]  [INGRE] e ingrese el nombre de la Estación Inicial (Por ejemplo: “ E1 ”)
- Paso 2: Seleccionar la opciones [ NEZPE ]  [ NEZ ] e ingresar las coordenadas (X, Y,Z)
N: Coordenada Norte (Y)
E: Coordenada Este (X)
Z: Cota (mnsm)
Al finalizar de ingresar las coordenadas, aparecerá el mensaje: “INSTALADO” y la siguiente
pantalla:
- Paso 3: Seleccionar opción [SI] … aparecerá el mensaje “ >buscando…. ” y “ REGISTRADO ” y
se mostrará la siguiente pantalla:
MENU
MENU 1/3
F1: COLECT. DATOS
F2: REPLANTEO
F3: MANEJO MEM. P1
ANG
N:
E:
Z:
INGRE - - - N PT INTRO
PT# → E1
IDENT :_ _ _ _ _ _ _ _
A. INS : 0.000 m
INGRE BUSC REG NEZPE
PT# E1
IDENT :_ _ _ _ _ _ _ _
A. INS : 0.000 m
INGRE BUSC REG NEZPE
N: YYYY.YYY
E: XXXX.XXX
Z: ZZZZ.ZZZ
> REGIST ? [SI] [NO]
COLECT DATOS 1/2
F1: INGR. DATOS. PTO.
F2: REFER. ATRAS
F3: PTO. ADEL/RAD. P

6. - Paso 4: Con las teclas ↑ ↓ ubicarse para ingresar la descripción de la Estación Inicial: IDENT (es opcional) y la altura del instrumento: AL. INS (es obligatorio).
- Aparecerá el mensaje: “ >REGIST? [ SI ] [ NO ] ”. Presionar (F3)
- Aparecerá el mensaje: “ >SOBRE ESCRIBE? [ SI ] [ NO ] ”. Presionar (F3) para terminar
- Inmediatamente después de definir la posición de la Estación Inicial, se mostrará la siguiente pantalla:
F1: Permite ingresar las coordenadas de la Estación Inicial.
F2: Permite ingresar los datos del Alineamiento Referencial.
F3: Permite registrar los datos de la Radiación.
c) Definir el Alineamiento Referencial (Referencia atrás)
- Paso 1: Ubicar el Prisma en el punto de referencia y medir el Azimut con la brújula
- Paso 2: Seleccionar opción: [F2: REFER. ATRAS] . … Aparecerá la siguiente pantalla:
- Paso 3: Dirigir la visual hacia el prisma
- Paso 4: Seleccionar opción [ INGR ] para ingresar el nombre del punto para la Vista Atrás (por ejemplo: VA1), la descripción es opcional (DESCR) y la Altura del Prisma es obligatoria ( ALT. PR)
- Paso 5: Seleccionar opción: [ATR ] . … Aparecerá la siguiente pantalla:
Existen tres formas para ingresar del alineamiento referencial (Ref. Atrás), sólo se debe trabajar con una de ellas:
Caso 1: Si conocemos el Azimut del alineamiento referencial: (Cuando es un Levantamiento nuevo):
- Paso 5.a: Seleccionar las opciones: [ NE/AZ ]  [ AZ ]  [ INGR ]
- Paso 5.b: Ingresar el Azimut en formato: GG.MMSS (Por ejemplo: 45.3220 significa: 45˚ 32’ 20”)
… Verificar esta pantalla ….
- Paso 5.c: Presionar (F4)
Caso2: Si Conocemos las coordenadas de un punto con el que se quiere alinear, pero que no están almacenadas en memoria
- Paso 5.a: Seleccionar opción: Seleccionar opción: [ NE/AZ ]  [ INGR ]
REFER ATRAS
N PT: _ _ _ _ _ _
INGR LIST NE/AZ INT
REF. AT:
DESCR : _ _ _ _ _ _
ALT. PR : _ _ _ _ _ _
INGR CERO MIDE ATR
COLECT DATOS 1/2
F1: INGR. DATOS. PTO.
F2: REFER. ATRAS
F3: PTO. ADEL/RAD. P
TECLEE ANG H
HD: 45.3220

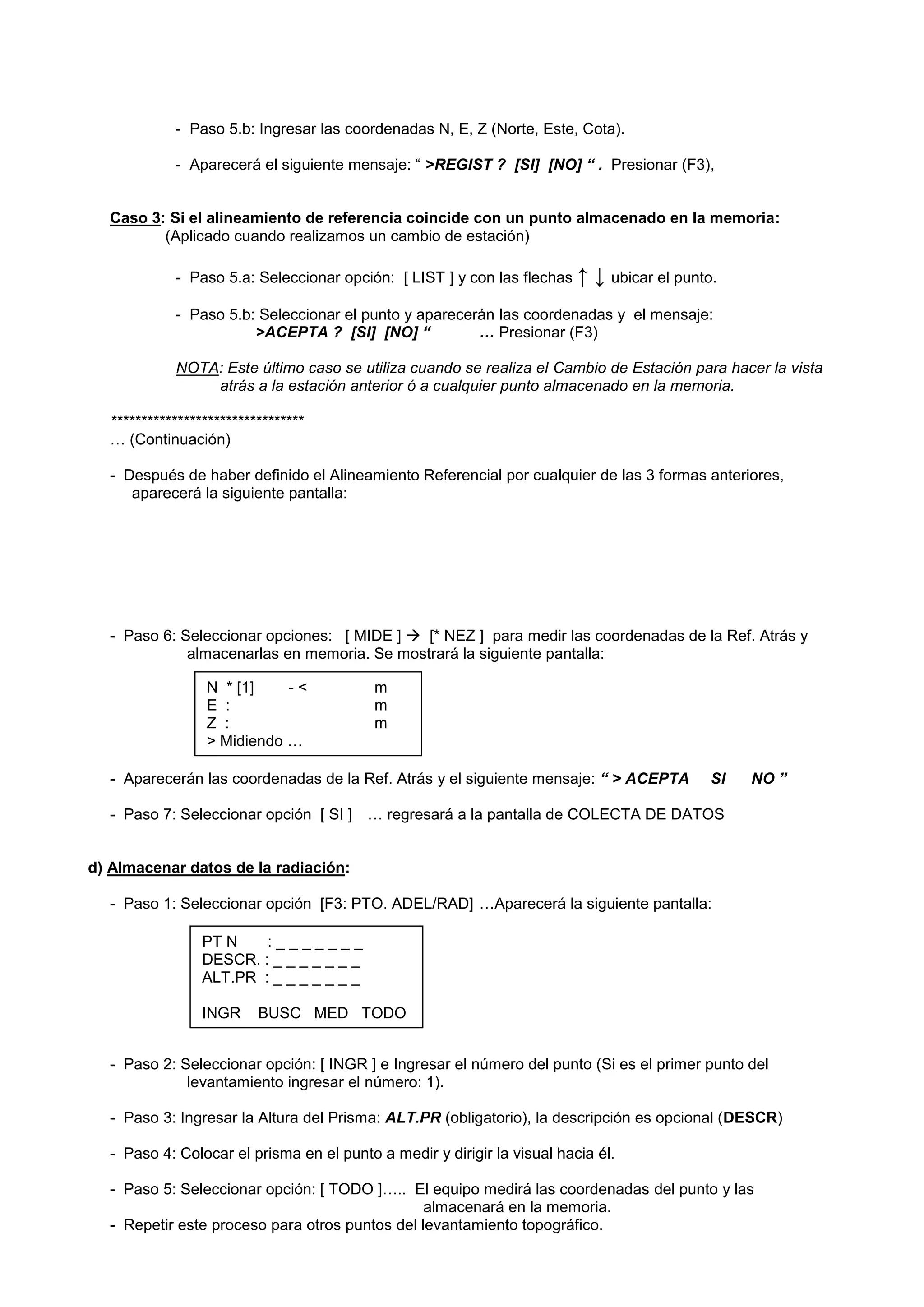

7. - Paso 5.b: Ingresar las coordenadas N, E, Z (Norte, Este, Cota).
- Aparecerá el siguiente mensaje: “ >REGIST ? [SI] [NO] “ . Presionar (F3),
Caso 3: Si el alineamiento de referencia coincide con un punto almacenado en la memoria:
(Aplicado cuando realizamos un cambio de estación)
- Paso 5.a: Seleccionar opción: [ LIST ] y con las flechas ↑ ↓ ubicar el punto.
- Paso 5.b: Seleccionar el punto y aparecerán las coordenadas y el mensaje:
>ACEPTA ? [SI] [NO] “ … Presionar (F3)
NOTA: Este último caso se utiliza cuando se realiza el Cambio de Estación para hacer la vista atrás a la estación anterior ó a cualquier punto almacenado en la memoria.
********************************
… (Continuación)
- Después de haber definido el Alineamiento Referencial por cualquier de las 3 formas anteriores, aparecerá la siguiente pantalla:
- Paso 6: Seleccionar opciones: [ MIDE ]  [* NEZ ] para medir las coordenadas de la Ref. Atrás y almacenarlas en memoria. Se mostrará la siguiente pantalla:
- Aparecerán las coordenadas de la Ref. Atrás y el siguiente mensaje: “ > ACEPTA SI NO ”
- Paso 7: Seleccionar opción [ SI ] … regresará a la pantalla de COLECTA DE DATOS
d) Almacenar datos de la radiación:
- Paso 1: Seleccionar opción [F3: PTO. ADEL/RAD] …Aparecerá la siguiente pantalla:
- Paso 2: Seleccionar opción: [ INGR ] e Ingresar el número del punto (Si es el primer punto del levantamiento ingresar el número: 1).
- Paso 3: Ingresar la Altura del Prisma: ALT.PR (obligatorio), la descripción es opcional (DESCR)
- Paso 4: Colocar el prisma en el punto a medir y dirigir la visual hacia él.
- Paso 5: Seleccionar opción: [ TODO ]….. El equipo medirá las coordenadas del punto y las
almacenará en la memoria.
- Repetir este proceso para otros puntos del levantamiento topográfico.
PT N : _ _ _ _ _ _ _
DESCR. : _ _ _ _ _ _ _
ALT.PR : _ _ _ _ _ _ _
INGR BUSC MED TODO
N * [1] - < m
E : m
Z : m
> Midiendo …

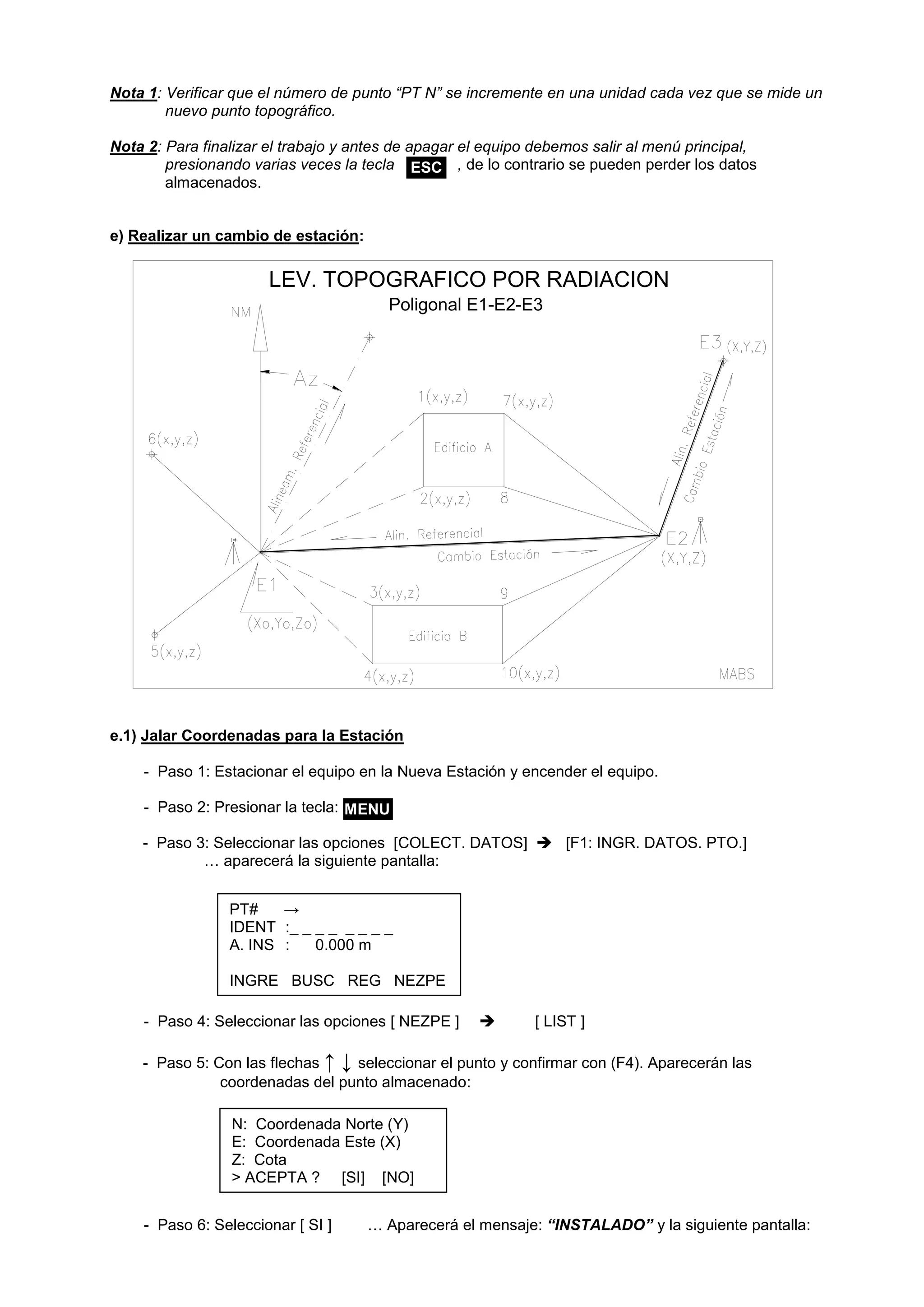

8. LEV. TOPOGRAFICO POR RADIACION
Poligonal E1-E2-E3
Nota 1: Verificar que el número de punto “PT N” se incremente en una unidad cada vez que se mide un
nuevo punto topográfico.
Nota 2: Para finalizar el trabajo y antes de apagar el equipo debemos salir al menú principal,
presionando varias veces la tecla , de lo contrario se pueden perder los datos
almacenados.
e) Realizar un cambio de estación:
e.1) Jalar Coordenadas para la Estación
- Paso 1: Estacionar el equipo en la Nueva Estación y encender el equipo.
- Paso 2: Presionar la tecla:
- Paso 3: Seleccionar las opciones [COLECT. DATOS]  [F1: INGR. DATOS. PTO.]
… aparecerá la siguiente pantalla:
- Paso 4: Seleccionar las opciones [ NEZPE ]  [ LIST ]
- Paso 5: Con las flechas ↑ ↓ seleccionar el punto y confirmar con (F4). Aparecerán las
coordenadas del punto almacenado:
- Paso 6: Seleccionar [ SI ] … Aparecerá el mensaje: “INSTALADO” y la siguiente pantalla:
ESC
N: Coordenada Norte (Y)
E: Coordenada Este (X)
Z: Cota
> ACEPTA ? [SI] [NO]
PT# →
IDENT :_ _ _ _ _ _ _ _
A. INS : 0.000 m
INGRE BUSC REG NEZPE
MENU

9. - Paso 7: Si fuera necesario actualizar la Altura del Instrumento (A. INS)
- Paso 8: Seleccionar opción [REG] y confirmar el proceso.
e.2) Jalar Coordenadas para la Referencia Atrás
- Paso 1: Ubicar el Prisma en la Estación anterior para alinearse respecto a esta.
- Paso 2: Seleccionar opción [F2: REFER ATRAS] … aparecerá la siguiente pantalla:
- Paso 3: Dirigir la visual hacia el prisma
- Paso 4: Seleccionar opciones [ATR ]  [ LIST ] … y con las flechas ↑ ↓ ubicar el punto.
- Paso 5: Seleccionar el punto y aparecerán las coordenadas y el mensaje:
>ACEPTA ? [SI] [NO] “
Nota 1: Se deben verificar que las coordenadas que aparecen en pantalla deben coincidir con las coordenadas de la estación anterior, es aceptable un error máximo de 2 cm para cada Eje. En caso que el error sea mayor realizar una segunda medición para verificarlo. Si el error persiste habrá que regresar a la estación anterior a realizar nuevamente el cambio de estación.
- Paso 6: Seleccionar opción [ SI ] … aparecerá el mensaje: “ < Completo > “ y regresará a la pantalla de COLECTA DE DATOS
Nota 2: No es necesario volver a “SOBREESCRIBIR” las coordenadas de la Vista Atrás, de preferencia no hacerlo para no alterar sus valores originales de la estación anterior.
- Paso 7: Continuar con el proceso de Radiación.
Nota 3: Cuando “jalamos” las coordenadas de un punto topográfico para hacer la Referencia Atrás, la Estación Total se orienta respecto a este punto, calculando internamente un nuevo Azimut, el mismo que será utilizado para el cálculo de las coordenadas de los otros puntos topográficos tomados desde la nueva estación.
PT# → E1
IDENT :_ _ _ _ _ _ _ _
A. INS : 0.000 m
INGRE BUSC REG NEZPE
REFER ATRAS
N PT: _ _ _ _ _ _
INGR LIST NE/AZ INT
REF. AT:
DESCR : _ _ _ _ _ _
ALT. PR : _ _ _ _ _ _
INGR CERO MIDE ATR

10. 7) TRANSFERENCIA DE DATOS A LA COMPUTADORA (por revisar)
- Paso 1: En primer lugar se debe tener instalado el software de transferencia de datos TOPCON LINK, que viene con la Estación Total, así mismo se necesita configurar en la computadora y en la Estación Total algunos parámetros de comunicación
- Paso 2: Conecte la Estación Total en el puerto USB o Serial de la Computadora
- Paso 3: Para conocer el puerto de comunicación que se ha conectado realice lo siguiente en la PC:
[ Mi PC ]  (Click derecho)  [Propiedades] 
[Hardware]  [Administrador de dispositivos]
Verifique cual es el puerto en el que aparece conectado el equipo. (COM1, COM2, COM3, COM4, etc.)
- Paso 4: Configure los parámetros de comunicación en la Estación Total, con las siguientes opciones:
- Presionar y visualice la pantalla 2/4
- Seleccionar [F1: MANEJO DE MEM] y visualice la pantalla 3/3
- Seleccione [F1: TRANSFERIR DATOS]  [F2: RS-232C]  [INTRO]
- Seleccione [F1: FORMATO GTS]  [F3: PARAMETROS COMUN]
- Configurar los siguientes valores:
[F1: PROTOCOLO COM]  [ F1: ACK/NAK ]
[F2: BAUDIOS]  [ 9600 ] … (Nota: Use las flechas)
[F3: CARACT/PARIDAD]  [ F3: 8/NULA ]
- Presionar (ESC) varias veces para salir de este configuración
- Paso 5: Presionar tecla y visualice la pantalla 2/4
Seleccionar opción [F3: MANEJO MEM.]
Presionar (F4) dos veces hasta ir a la pantalla “3/3”
Seleccionar la siguiente secuencia de opciones:
[F1: TRANSERIR DATOS]  [F2: RS-232C]  [F4] 
[F1: FORMATO GTS]  [F1: ENVIAR DATOS]
MENU
MENU

11. Luego seleccionar opción [F1: DATOS DE MED.]
Seleccione opción [LIST] para escoger (utilizando las flechas) el archivo de datos a enviar. Luego presione
Aparecerá la siguiente pantalla:
- Paso 6: Antes de seleccionar [ SI ], debe configurar el software de transferencia de datos
- Paso 7: En la computadora ejecute el programa “Topcon Link” y seleccione las siguientes opciones:
[ File ]  [ Import from device ] … Aparecerá una pantalla de dispositivos
- Paso 8: Hacer doble click en la opción “Topcon Total Stations”
- Paso 9: Si el nombre de la Estación Total Topcon GTS-230 aparece en pantalla darle “Click derecho” y seleccionar “Properties” para configurar los siguientes parámetros de comunicación:
En la pantalla: “General” ingresar lo siguiente:
 Name : GTS-230
 Port : Puerto de comunicaciones: COM1, COM2, COM3, COM4, etc.
 Model : GPT-230
En la pantalla: “Advanced” ingresar lo siguiente:
 Baurate : 9600 (Si la comunicación es por Bluetooth, el valor debe ser 38400)
 Parity : None
 Data bits : 8
 Stop bits : 1
 Protocol : ACK/NACK
- Paso 10: Si el nombre de la Estación Total Topcon GTS-230 NO aparece en pantalla hacer “Doble Click” en la opción “Add New Station” y configure los parámetros anteriores.
- Paso 11: Hacer “Doble Click” en la Estación GTS-230.
- Paso 12: Hacer “Doble Click” en “file1.txt” y aparecerá la siguiente pantalla:
ENVIAR DATOS MEDIC
> OK?
- - - - - - - - - - - [ SI ] [ NO ]
ENT

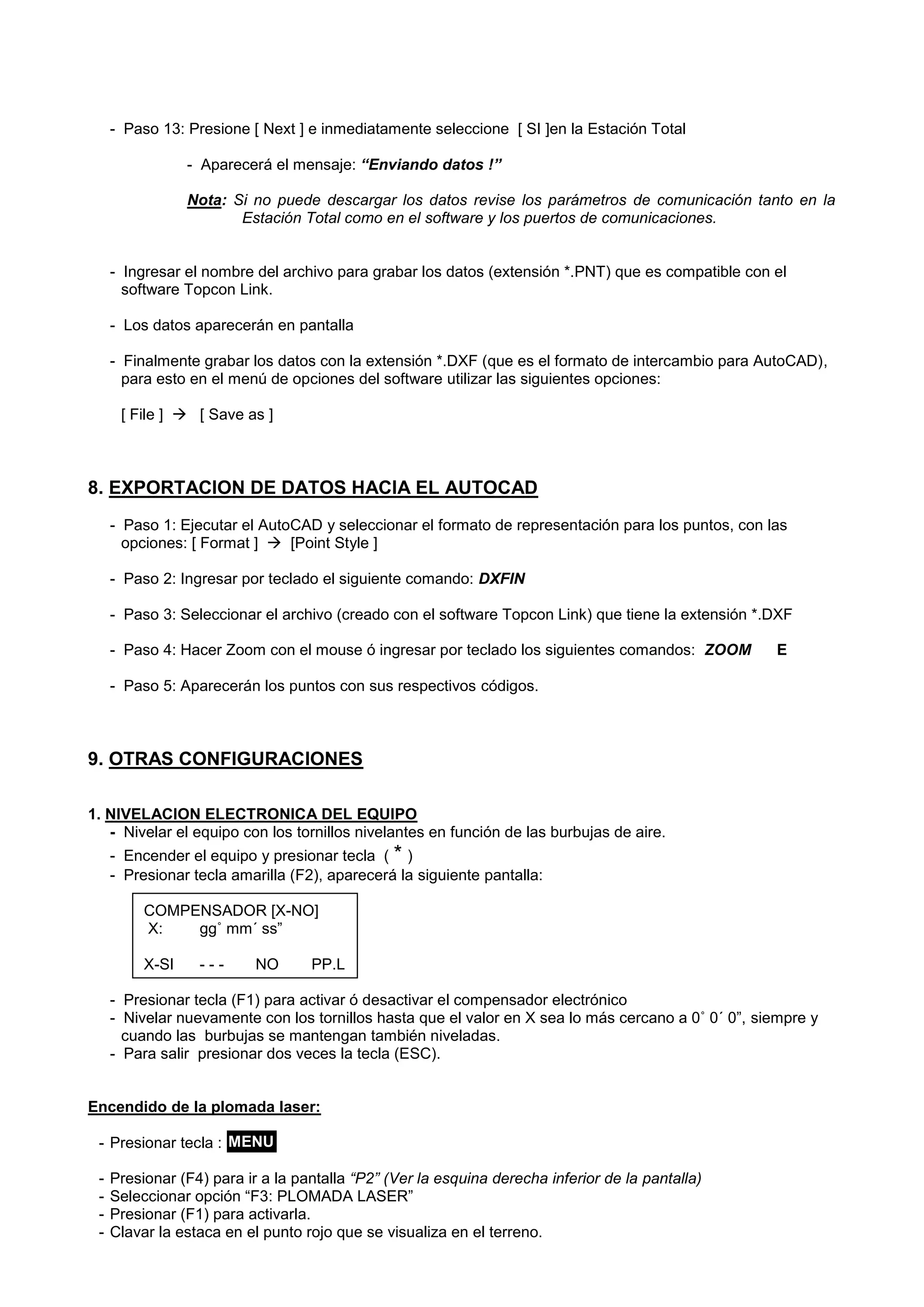

12. - Paso 13: Presione [ Next ] e inmediatamente seleccione [ SI ]en la Estación Total
- Aparecerá el mensaje: “Enviando datos !”
Nota: Si no puede descargar los datos revise los parámetros de comunicación tanto en la Estación Total como en el software y los puertos de comunicaciones.
- Ingresar el nombre del archivo para grabar los datos (extensión *.PNT) que es compatible con el software Topcon Link.
- Los datos aparecerán en pantalla
- Finalmente grabar los datos con la extensión *.DXF (que es el formato de intercambio para AutoCAD), para esto en el menú de opciones del software utilizar las siguientes opciones:
[ File ]  [ Save as ]
8. EXPORTACION DE DATOS HACIA EL AUTOCAD
- Paso 1: Ejecutar el AutoCAD y seleccionar el formato de representación para los puntos, con las opciones: [ Format ]  [Point Style ]
- Paso 2: Ingresar por teclado el siguiente comando: DXFIN
- Paso 3: Seleccionar el archivo (creado con el software Topcon Link) que tiene la extensión *.DXF
- Paso 4: Hacer Zoom con el mouse ó ingresar por teclado los siguientes comandos: ZOOM E
- Paso 5: Aparecerán los puntos con sus respectivos códigos.
9. OTRAS CONFIGURACIONES
1. NIVELACION ELECTRONICA DEL EQUIPO
- Nivelar el equipo con los tornillos nivelantes en función de las burbujas de aire.
- Encender el equipo y presionar tecla ( * )
- Presionar tecla amarilla (F2), aparecerá la siguiente pantalla:
COMPENSADOR [X-NO]
X: gg˚ mm´ ss”
X-SI - - - NO PP.L
- Presionar tecla (F1) para activar ó desactivar el compensador electrónico
- Nivelar nuevamente con los tornillos hasta que el valor en X sea lo más cercano a 0˚ 0´ 0”, siempre y cuando las burbujas se mantengan también niveladas.
- Para salir presionar dos veces la tecla (ESC).
Encendido de la plomada laser:
- Presionar tecla :
- Presionar (F4) para ir a la pantalla “P2” (Ver la esquina derecha inferior de la pantalla)
- Seleccionar opción “F3: PLOMADA LASER”
- Presionar (F1) para activarla.
- Clavar la estaca en el punto rojo que se visualiza en el terreno.
MENU

13. - Presionar (F2) para desactivar la plomada laser
- Presionar (ESC) para salir.
NOTA: La plomada laser debe activarse solamente para estacionar el equipo, ya que consume mucha batería. Para desactivarla presionar la tecla (F2) en las opciones anteriores.
b) Cambiar unidad de medición de distancias:
- Presionar tecla:
- Presionar (F4) para ir a la pantalla “P2”
- Seleccionar opción:
[ m/f/i ] ..… Presionando (F3), hasta que cambie a “m” (metros)
c) Seleccionar unidad de medición del ángulo vertical:
- Presionar tecla :
- Presionar varias veces (F4) para ir a la pantalla “P2”
- Seleccionar opción:
[ %PEN ]..... Presionando (F3) para intercambiar entre % y grados sexagesimales.
d) Configurar el sentido de los ángulos horizontales:
- Presionar tecla:
- Presionar varias veces (F4) para ir a la pantalla “P3”
- Seleccionar opción:
[ D/I ] ….. Presionando (F2)
NOTA: Se alternará entre ángulos a la derecha (HD: Sentido Horario) o ángulos a la izquierda (HI:Sentido antihorario).
ANG
ANG
