Este documento describe diferentes tipos de cubiertas y losas de concreto. Explica que las cubiertas tienen la función principal de proteger del clima y que las losas separan los pisos. Luego detalla varios sistemas constructivos para losas como vigueta y bovedilla, tridilosa y losa-acero, así como tipos de cubiertas como de terrado, bóveda plana y de fibrocemento. Finalmente, brinda detalles sobre el vidrio y sus clasificaciones.

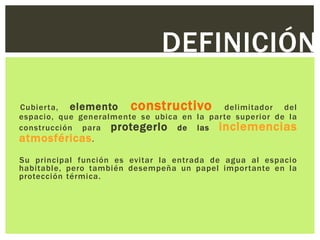

2. DEFINICIÓN
Cubierta, elemento constructivo delimitador del
espacio, que generalmente se ubica en la parte superior de la
construcción para protegerlo de las inclemencias
atmosféricas .
Su principal función es evitar la entrada de agua al espacio
habitable, pero también desempeña un papel importante en la
protección térmica.
4. LOSAS DE ENTREPISO
Las losas, placas de
entrepiso o planchas son los
elementos rígidos que
separan un piso de
otro, construidos
monolíticamente o en forma
de vigas sucesivas apoyadas
sobre los muros
estructurales. Las losas
cumplen funciones
arquitectónicas y
estructurales.

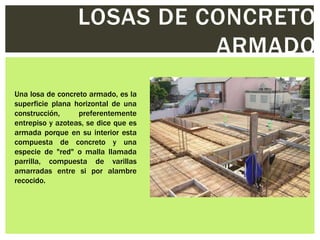

5. LOSAS DE CONCRETO
ARMADO
Una losa de concreto armado, es la
superficie plana horizontal de una
construcción, preferentemente
entrepiso y azoteas, se dice que es
armada porque en su interior esta
compuesta de concreto y una
especie de "red" o malla llamada
parrilla, compuesta de varillas
amarradas entre si por alambre
recocido.

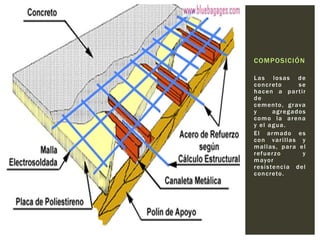

6. COMPOSICIÓN
L a s l o s as d e
c o nc r eto se
h a c e n a p ar t i r
de
c em e nto , g r av a
y ag r eg ado s
c o m o l a ar e n a
y el agua.
E l ar m ad o e s
c o n v ar i l l a s y
m al l as , p ar a el
r ef u er z o y
m ayo r
r e s i s te nc i a d el
c o n c r eto .
7. TIPOS DE LOSAS DE
CONCRETO ARMADO
Los tipos de losa pueden ser:
1 .- De acuerdo a su tipo de apoyo
2.- Por su constitución.
3.- Por su comportamiento.
Esto nos da una clasificación de la losa según su
carga, según el material del que están construidos y según
su vaciado en el sitio.
8. SEGÚN SU CARGA
Losas unidireccionales : Son aquellas en que la
carga se transmite en una dirección hacia los
muros por tantes; son generalmente losas
rectangulares en las que un lado mide por lo
menos 1 .5veces más que el otro. Es la más
corriente de las placas que se realizan en
nuestro medio.
Losa o placa bidireccionales: Cuando se
dispone de muros por tantes en los cuatro
costados de la placa y la relación entre la
dimensión mayor y la menor del lado de la
placa es de 1 .5 o menos, se utilizan placas
reforzadas en dos direcciones.
9. SEGÚN EL MATERIAL
PUEDE SER:
• Concreto reforzado
•Concreto pretensado
•Apoyadas en madera
• Lámina de acero
•Tejas de barro
•Cristal o acrílicos
•Otros materiales

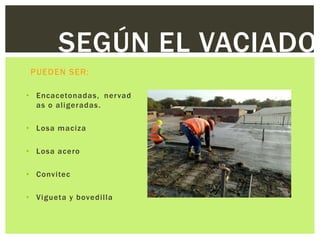

10. SEGÚN EL VACIADO
PUEDEN SER:
• Encacetonadas, ner vad
as o aligeradas.
• Losa maciza
• Losa acero
• Convitec
• Vigueta y bovedilla
11. LOSA ALIGERADA
Son aquellas que forman
vacíos en un patrón
rectilíneo que aligera la
carga muer ta debido al
peso propio. Estas losas
son mas eficientes que
las losas macizas ya que
permiten tener espesores
mayores sin aumentar el
volumen de concreto con
respecto a una losa
maciza.
Claros que libran hasta
100m2
12. LOSA MACIZA
Una losa maciza es aquella que cubre tableros
rectangulares o cuadrados cuyos bordes, descansan
sobre vigas a las cuales les trasmiten su carga y éstas a
su vez a las columnas.
Las cargas en estas losas son bidireccionales.
Sus claros máximos son de 36m2.
14. LOSA-ACERO
E ste s i s tem a es t a d e s ar ro l l ad o p ar a
u s o e n l o s a s d e e nt r ep i s o s m et ál i c o s
e n e d i fi c i o s . S us c o m p o n e nte s b ás i c o s
s o n : l ám i n a aca n a l ad a, m al l a e l ec t ro -
s o l d ad a (r ef u er z o p o r tem p er at ur a ) y
como ac c es o r i o o p c i o n al los
c o n ec to r e s d e c o r te p ar a el efe c to d e
v i g a c o m p u es t a o p ar a i nc r em e n t ar l a
c a p a c i d a d p r o p i a d e l m a te r i a l .
E l l o s a - ac e ro cum p l e c o n 3 f un c i o n e s
básicas
• Pl at afo r m a d e t r ab aj o e n l a et ap a d e
i n s t a l a c ió n .
• C i m b r a p er m an e n te e n l a et a p a d e
c o l o c a c ió n d e l c o n c r eto .
• Ac e ro d e r ef u er z o p r i nc i p al e n l a
et a p a d e s e r v i c i o .
C l aro s qu e p u ed e l ib r ar : v ar i ab l e d e
a c u er d o al c a l ib r e d e l a l a m i n a .
15. Entrepiso metálico de gran
capacidad y resistencia
estructural para interactuar
con el concreto, eliminando
la cimbra de madera. Ideal
para usos en losas de
edificios y todo tipo de
construcciones.
Peralte de 6.35 cm
Acabados galvanizados y galvanizado prepintado en la cara interior.
Longitudes de acuerdo a las necesidades del proyecto.

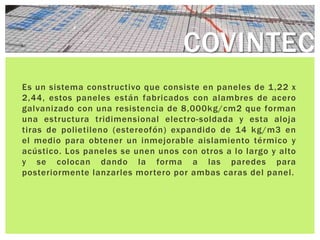

16. COVINTEC
Es un sistema constructivo que consiste en paneles de 1 ,22 x
2,44, estos paneles están fabricados con alambres de acero
galvanizado con una resistencia de 8,000kg/cm2 que forman
una estructura tridimensional electro-soldada y esta aloja
tiras de polietileno (estereofón) expandido de 14 kg/m3 en
el medio para obtener un inmejorable aislamiento térmico y
acústico. Los paneles se unen unos con otros a lo largo y alto
y se colocan dando la forma a las paredes para
posteriormente lanzarles mortero por ambas caras del panel.
17. TRIDILOSA
Estructura mixta de
concreto y acero que se
compone de elementos
tubulares soldados u
atornillados a placas de
conexión, tanto en el lecho
superior como en el inferior
que generalmente son capas
de concreto.
18. VIGUETA Y BOVEDILLA
Este es un sistema de
losa aligerada, las losas
construidas con el
sistema quedan
integradas en un sola
pieza monolítica, por el
concreto colado sobre la
bovedilla y la vigueta
formando la capa de
compresión.
El sistema no requiere
cimbra de contacto, por
que al apoyar las
bovedillas en las viguetas
se cubre toda la
super ficie eliminando así
la cimbra de contacto.

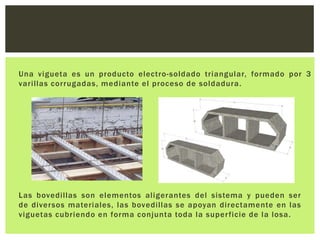

19. Una vigueta es un producto electro-soldado triangular, formado por 3
varillas corrugadas, mediante el proceso de soldadura.
Las bovedillas son elementos aligerantes del sistema y pueden ser
de diversos materiales, las bovedillas se apoyan directamente en las
viguetas cubriendo en forma conjunta toda la super ficie de la losa.
20.

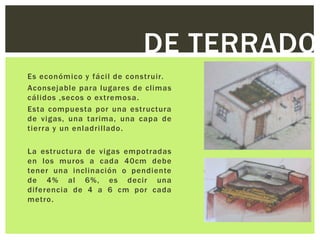

21. DE TERRADO
Es económico y fácil de construir.
Aconsejable para lugares de climas
cálidos ,secos o extremosa.
Esta compuesta por una estructura
de vigas, una tarima, una capa de
tierra y un enladrillado.
La estructura de vigas empotradas
en los muros a cada 40cm debe
tener una inclinación o pendiente
de 4% al 6%, es decir una
diferencia de 4 a 6 cm por cada
metro.
22. DE BÓVEDA PLANA
Sistema económico de
techado.
Fácil de construir y
apropiados tanto para clima
cálidos, como fríos o
templados.
Consiste en varia capas de
ladrillo sostenido sobre vigas
o morillos de madera con una
separación de 50 a 80 cm.

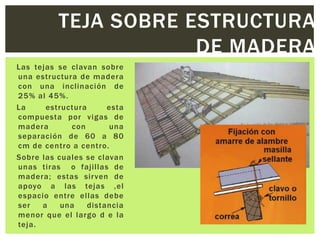

23. TEJA SOBRE ESTRUCTURA
DE MADERA
Las tejas se clavan sobre
una estructura de madera
con una inclinación de
25% al 45%.
La estructura esta
compuesta por vigas de
madera con una
separación de 60 a 80
cm de centro a centro.
Sobre las cuales se clavan
unas tiras o fajillas de
madera; estas sir ven de
apoyo a las tejas ,el
espacio entre ellas debe
ser a una distancia
menor que el largo d e la
teja.

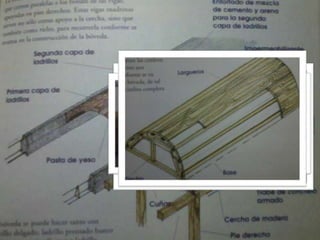

24. BÓVEDA DE CAÑÓN CON
CERCHA
Series de arcos
continuos, apoyados
en muros, vigas de
madera, concreto o
metal
Cada bóveda
puede cubrir claros
que van de 1 m a 3.5
m con una flecha de
20% como mí nimo.
No es
recomendable que
emprenda bóvedas
con un claro mayor
a 1.50 m
Sirve para climas
tanto templados
como cálidos, ya
sea húmedos o
secos.
25. BÓVEDA SIN CERCHA
La bóvedas si n cimbra se construye sobre
una super ficie ligeramente inclinada.
La bóveda se comienza trazando un
arco, ya sea sobre una pared de apoyo o
sobre los muros.
Sobre ese arco se col ocan los tabiques d e
manera que no queden totalmente
ver ticales si no ligeramente inclinados .
El siguiente arco se hace un poco mas
completo y finalmente, e l tercero se
elabora en su totalidad .
La mez cla que se usa contiene yeso y poca
agua, para que seque rápidamente y l os
tabique se adhieran a los pocos
segundos .

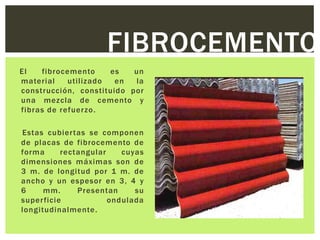

26. FIBROCEMENTO
El fibrocemento es un
material utilizado en la
construcción, constituido por
una mezcla de cemento y
fibras de refuerzo.
Estas cubier tas se componen
de placas de fibrocemento de
forma rectangular cuyas
dimensiones máximas son de
3 m. de longitud por 1 m. de
ancho y un espesor en 3, 4 y
6 mm. Presentan su
super ficie ondulada
longitudinalmente.
27. Tiene propiedades de ser:
Impermeables, Incombustibles, In
oxidable, Resistente a cambios
bruscos de
temperatura, Resistentes a
agentes químicos, Fácil de
trabajar y rápida de instalar, Aísla
ruidos del exterior.
CARACTERÍSTICAS
• Ligereza
• Durabilidad PRESENTACIONES: • Ondulada cur vada
• Fácil instalación • Ondulada de onda • Ner vada
• Resistencia grande • Autopor tante
• Practica • Ondulada de onda • Grecada
pequeña • Lisa
• Calidad
28. ONDULADA ESTÁNDAR
Usos: Para naves
industriales, comercial
es, bodegas, viviendas
, etc.
Espesor: 5 y 6.5 mm.
en colores gris y rojo.
29. ONDULADA CURVA
Usos: Para naves
industriales, comerciales, bodegas, viviendas, etc.
Espesor: 5 y 6.5 mm. en color gris.
30. LÁMINA MEXALITA RURAL
Usos: Para granjas
avícolas,
porcícolas, viviendas,
talleres, bodegas, nav
es agroindustriales
Espesor: 4 mm, en
colores gris y rojo.
31. LÁMINA ESTRUCTURAL
PERFIL "V" Y "M"
Se utiliza para cubrir grandes
claros sin usar apoyos de
intermedios, generando
ahorro importante.
Se usa principalmente en
cubiertas para
industrias, viviendas, comerc
ios, granjas, etc.
Espesor: 7 mm.
Disponible en color gris.
32. MULTITEJA II
Puede usarse como techo único
sobre estructuras ligeras
ofreciendo la eliminación de la
losa de concreto y la
impermeabilización .
Decora losa de
concreto, estructuras de
madera, estructuras de acero.
Color arcilla y terracota (color
rojo integrado, con una capa de
pintura en su capa superior);
combina la estética de su forma
oriental y la cultura colonial.

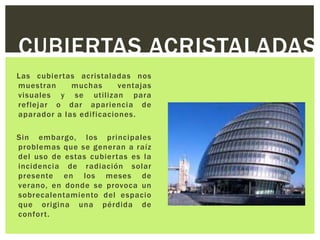

33. CUBIERTAS ACRISTALADAS
Las cubier tas acristaladas nos
muestran muchas ventajas
visuales y se utilizan para
reflejar o dar apariencia de
aparador a las edificaciones.
Sin embargo, los principales
problemas que se generan a raíz
del uso de estas cubiertas es la
incidencia de radiación solar
presente en los meses de
verano, en donde se provoca un
sobrecalentamiento del espacio
que origina una pérdida de
confor t.
34. VIDRIO
Es una sustancia sólida, sobre
fundida, amor fa, dura, frágil, que es un complejo
químico de silicatos sólidos y de cal que
corresponde a la fórmula: SiO2
(Na2O) m (CaO ) n.
35. CLASIFICACIÓN DEL VIDRIO
Por su proceso de fabricación
• Vidrio estirado
• Vidrio pulido
• Vidrio grabado
Por su visibilidad
• Vidrio transparente
• Vidrio translúcido
• Vidrio con coloración
Vidrio reflejante (por su
reacción química)
• Vidrio insulado
• Vidrio acústico
• Vidrio térmico
• Vidrio opaco
• Espejos de vidrios
36. CUBIERTAS MÓVILES
Uno de los sistemas más
ecológicos para controlar
la incidencia solar es el de
las cubiertas
móviles, pueden usarse
dispositivos motorizados
para regular la inclinación
de los paneles o sistemas
pasivos como correas y
cuerdas.
37. Ayudan a su vez a controlar la ventilación del espacio, se utiliza
generalmente en invernaderos, terrazas, cafeterías, hoteles, zonas
depor tivas y áreas de fumadores.

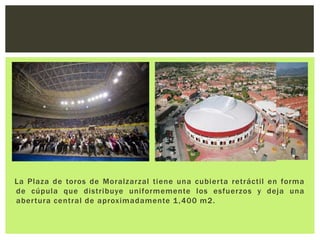

38. La Plaza de toros de Moralzarzal tiene una cubier ta retráctil en forma
de cúpula que distribuye uniformemente los esfuerzos y deja una
aber tura central de aproximadamente 1 ,400 m2.
40. TIPOS DE PLANCHAS DE POLICARBONATO
Policarbonato compacto liso Planchas de policarbonato acanalado
Planchas de policarbonato 5V y greca Planchas de policarbonato celular
42. GRIETAS
DEFINICIÓN
Lesión mecánica. Cualquier abertura longitudinal incontrolada en
un elemento constructivo, sea estructural o de cerramiento, que
afecta a todo su espesor.
DAÑOS
En la estructura. En una directriz horizontal, en vertical y a 45o.
En petos. En una directriz horizontal perimetral
En el soporte de la impermeabilización . Fisuras que se pueden
reproducir en la membrana hasta la rotura.
En juntas.
43. CAUSAS
Su origen se da en los movimientos, ya sean
estructurales, de dilatación o elásticos; su
incorrecta puesta en obra.
PREVENCIÓN
Juntas de dilatación perimetral.
REPARACIÓN
Evitando la irradiación de la
cubierta, mediante una protección o
aislándola para que produzca menor
dilatación.
Regularizar y tratar como junta de dilatación,
independizar el paramento.

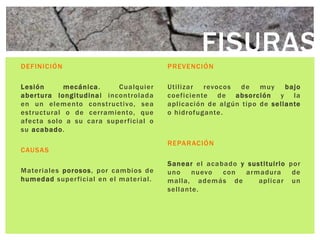

44. FISURAS
DEFINICIÓN PREVENCIÓN
Lesión mecánica . Cualquier Utilizar revocos d e muy bajo
aber tura longitudina l incontrolada coefi ciente d e absorción y l a
en un elemento constructi vo, sea aplicaci ón d e algún tipo de sellante
estructural o de cerramiento, que o hidrofugante .
afecta sol o a su cara super ficial o
su acabado .
REPARACIÓN
CAUSAS
Sanear el acabado y sustituirlo por
Materiales po rosos , por cambios de uno nuevo con armadura de
humedad super ficial en el material . malla, además de apli car un
sellante.

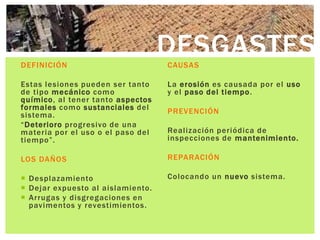

45. DEFINICIÓN
DESGASTES
CAUSAS
Estas lesiones pueden ser tanto La erosión es causada por el uso
de tipo mecánico como y el paso del tiempo .
químico, al tener tanto aspectos
formales como sustanciales del PREVENCIÓN
sistema.
“Deterioro progresivo de una
materia por el uso o el paso del Realización periódica de
tiempo”. inspecciones de mantenimiento.
LOS DAÑOS REPARACIÓN
Desplazamiento Colocando un nuevo sistema.
Dejar expuesto al aislamiento.
Arrugas y disgregaciones en
pavimentos y revestimientos .

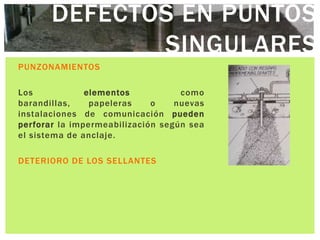

46. DEFECTOS EN PUNTOS
SINGULARES
PUNZONAMIENTOS
Los elementos como
barandillas, papeleras o nuevas
instalaciones de comunicación pueden
perforar la impermeabilización según sea
el sistema de anclaje.
DETERIORO DE LOS SELLANTES
47. HUMEDADES
DEFINICIÓN
“Lesión física provocada por el aumento incontrolado de la cantidad
de agua inter sticial en un elemento constructivo”.
POR FILTRACIÓN
POR ABSORCIÓN
POR EL AGUA RETENIDA
POR CONDENSACIÓN
POR AVERÍAS
48. CAUSAS
Por una fisura.
Por un punzonamiento .
Por un punto de u nión entre láminas mal resulto.
Por las juntas con sellantes deteriorados.
Falta de continuidad del material
Si los m ateriales son permeables con alta capilaridad.
Obstrucción en las bajantes, produciendo charcos y filtraciones.
Sobrecargas no previstas en la cubier ta que pueden provocar el
hundimiento o deformación de la base resistente.
Ausencia o descuido en el m antenimiento de cubier tas
Por un deficiente proceso de construcción.
El vapor de ag ua que se genera dentro de la vivienda
Falta de ventilación.
49. DAÑO
Manchas de humedad en el interior.
Eflorescencias y lixiviación de las sales arrastradas.
Hongos de olor a florecido.
Desperfectos en los revestimientos y falsos techos y lesiones
en los forjados de cubierta.
Corrosión del hierro estructural que puede finalizar con un
colapso estructural.
50. SOLUCIÓN
Hacer a los materiales impermeables:
Con protección en base de mortero.
Con imprimaciones hidrofugantes.
Con la superposición de elementos impermeables.
Disminuir la presión de vapor interior.
Más ventilación.

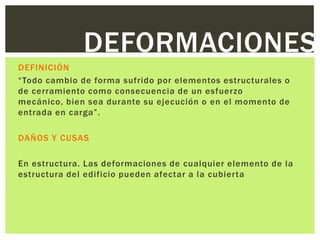

51. DEFORMACIONES
DEFINICIÓN
“Todo cambio de forma sufrido por elementos estructurales o
de cerramiento como consecuencia de un esfuerzo
mecánico, bien sea durante su ejecución o en el momento de
entrada en carga”.
DAÑOS Y CUSAS
En estructura. Las deformaciones de cualquier elemento de la
estructura del edificio pueden afectar a la cubierta
52. DEFINICIÓN
ABOMBAMIENTO
Los abombamientos son unas
burbujas o bolsas superficiales en
un material instalado que debería
permanecer plano o liso que
indican la presencia de humedad
por debajo del material
impermeabilizante .
TRATAMIENTO
Debe procederse inmediatamente a
eliminar la parte lesionada: quitar
todas las piezas afectadas, eliminar
el mortero deficiente, picar
el revoco, sanear la super ficie del
soporte y recomenzar como si se
tratara de una obra nueva.
53. APLASTAMIENTO
Se manifiesta generalmente
en zonas de más paso de
cubiertas transitables o
visitables por el
mantenimiento, originándose
en forma de charcos en
pavimentos o protecciones
con la consecuente
degradación de la
impermeabilización, y con la
posibilidad de crearse
roturas.
54. MANCHAS Y
EFLORESCENCIAS
Suelen ser sólo un problema estético, si no se agravan por otros
factores. La cal y las sales que contienen materiales como los
morteros, pueden aparecer en la superficie con la evaporación
del agua, dando como resultado manchas.
55. LOS MÉTODOS DE LIMPIEZA SON
Natural. Cuando la sal sea soluble, se limpiará mediante agua
pulverizada a presión y con la ayuda de un cepillo.
Química. Utilizando ácidos o bases capaces de disolver la sal.
Se tienen que aplicar muy diluidos y lavar con agua después
de su aplicación para evitar efectos secundarios en los
elementos constructivos.
Mecánica. Cuando genera una costra insoluble. Se eliminan
mediante abujardados o raspados manuales o mecánicos. Si
esta acción provoca alteraciones en la superficie del material
se deben aplicar selladores transpirables o endurecedores.

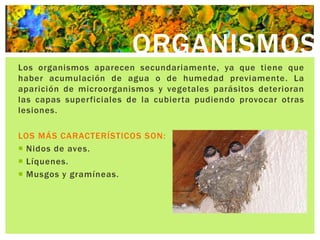

56. ORGANISMOS
Los organismos aparecen secundariamente, ya que tiene que
haber acumulación de agua o de humedad previamente. La
aparición de microorganismos y vegetales parásitos deterioran
las capas superficiales de la cubierta pudiendo provocar otras
lesiones.
LOS MÁS CARACTERÍSTICOS SON:
Nidos de aves.
Líquenes.
Musgos y gramíneas.

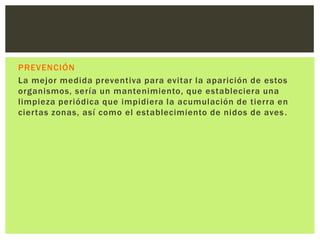

57. PREVENCIÓN
La mejor medida preventiva para evitar la aparición de estos
organismos, sería un mantenimiento, que estableciera una
limpieza periódica que impidiera la acumulación de tierra en
ciertas zonas, así como el establecimiento de nidos de aves .
58. DEGRADACIÓN EN LA MEMBRANA
IMPERMEABLE Y/O DEL AISLAMIENTO
CAUSAS
Sistema inadecuado
Incompatibilidades entre los
componentes.
Solapes deficientes.
Solapes coincidentes
59. SOLUCIONES SEGÚN EL TIPO DE CUBIERTA
Caso de telas asfálticas.
Conviene retirar en caso de material no suficientemente
adherido, puesto que después de proyectado encima puede
desprenderse, y en caso de material con bolsas o
roturas, debido a las tensiones que introduce la espuma.

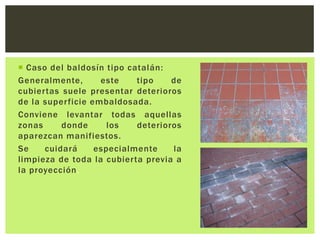

60. Caso del baldosín tipo catalán:
Generalmente, este tipo de
cubiertas suele presentar deterioros
de la superficie embaldosada.
Conviene levantar todas aquellas
zonas donde los deterioros
aparezcan manifiestos.
Se cuidará especialmente la
limpieza de toda la cubierta previa a
la proyección.
